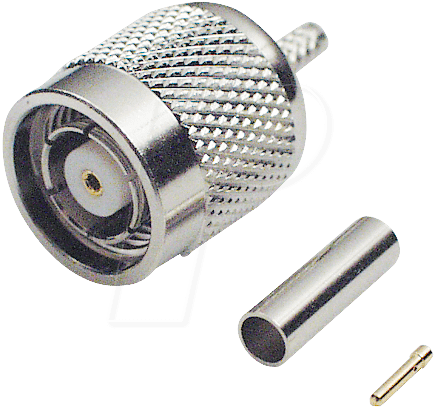

Präzision und Zuverlässigkeit für Ihre RF-Verbindungen: TNC REV ST-174 – Der Reverse-Crimp Stecker für RG174/316 Kabel
Sie benötigen eine hochperformante und stabile Verbindung für Ihre Koaxialkabel vom Typ RG174 oder RG316, die auch unter anspruchsvollen Bedingungen Bestand hat? Der TNC REV ST-174 Reverse-Crimp Stecker bietet exakt diese Lösung. Entwickelt für Technikexperten, Ingenieure und anspruchsvolle Heimwerker, die keine Kompromisse bei der Signalintegrität und der Robustheit ihrer Installationen eingehen wollen, eliminiert dieser Stecker gängige Schwachstellen herkömmlicher Anschlussmethoden.
Warum der TNC REV ST-174 Ihre erste Wahl ist
Standard-Stecker für RG174/316 Kabel weisen oft Kompromisse bei der mechanischen Stabilität oder der elektrischen Performance auf, insbesondere bei wiederholtem Ein- und Ausstecken oder Vibrationen. Der TNC REV ST-174 setzt hier neue Maßstäbe durch seine Reverse-Crimp Technologie. Diese fortschrittliche Verbindungstechnik sorgt für eine aussergewöhnlich starke mechanische Verankerung des Kabels im Stecker, was Ausfälle durch Zugentlastung effektiv verhindert. Gleichzeitig gewährleistet die präzise Fertigung eine optimale Anpassung an die Impedanz des RG174/316 Kabels und minimiert somit Signalverluste und Reflexionen. Dies macht den TNC REV ST-174 zur überlegenen Wahl für Anwendungen, bei denen Zuverlässigkeit und maximale Signalqualität unabdingbar sind.
Technologische Überlegenheit der Reverse-Crimp Technologie
Die Kerninnovation des TNC REV ST-174 liegt in seiner Reverse-Crimp Montage. Im Gegensatz zu konventionellen Crimp-Steckern, bei denen der Crimp-Ring über den äußeren Mantel des Kabels und die Abschirmung gestülpt wird, greift die Reverse-Crimp Technik von innen. Hierbei wird der zentrale Leiter (Innenleiter) sowie das Dielektrikum fest mit dem Steckergehäuse verbunden, während die Abschirmung durch einen speziellen Crimp-Mechanismus sicher fixiert wird. Dieser Ansatz bietet mehrere entscheidende Vorteile:
- Überlegene Zugentlastung: Die Rückwärtsklemmung sichert die Abschirmung und den Innenleiter auf eine Weise, die extremen Zugkräften widersteht. Dies ist entscheidend für die Langlebigkeit Ihrer Installationen, besonders in bewegten oder vibrationsbelasteten Umgebungen.
- Optimierte elektrische Performance: Durch die präzise Passform und die reduzierte Anzahl an Kontaktflächen, die anfällig für Verschlechterung sind, werden Signalverluste und unerwünschte Reflexionen minimiert. Dies führt zu einer saubereren Signalübertragung über das gesamte Frequenzspektrum.
- Vereinfachte Montage: Obwohl die Technologie fortschrittlich ist, ermöglicht die Reverse-Crimp-Methode eine effiziente und zuverlässige Montage mit speziellem Crimpwerkzeug. Der Prozess ist logisch aufgebaut und bei korrekter Anwendung fehlerresistent.
- Reduzierte Kontaktwiderstände: Die solide Verbindung zwischen Kabel und Steckergehäuse minimiert den Übergangswiderstand, was für die Leistung bei höheren Frequenzen von zentraler Bedeutung ist.
Anwendungsgebiete für höchste Ansprüche
Der TNC REV ST-174 Reverse-Crimp Stecker ist die ideale Lösung für eine Vielzahl anspruchsvoller Anwendungsbereiche, in denen eine stabile und qualitativ hochwertige RF-Verbindung unerlässlich ist:
- Telekommunikation und Mobilfunk: Ob Basisstationen, Antennenanschlüsse oder interne Verkabelungen – eine störungsfreie Signalübertragung ist hier kritisch.
- Messtechnik und Laboranwendungen: Präzise Messungen erfordern exakte und reproduzierbare Signalpfade ohne Dämpfung oder Reflexionen.
- Militär- und Luftfahrttechnik: Hier sind extreme Zuverlässigkeit, Robustheit gegenüber Umwelteinflüssen und höchste Signalintegrität gefordert.
- Professionelle Audio- und Videotechnik: Bei der Übertragung von hochauflösenden Signalen können Signalverluste zu sichtbaren oder hörbaren Beeinträchtigungen führen.
- Funkamateuranwendungen (HAM Radio): Stabile Verbindungen und geringe Verluste sind entscheidend für die Reichweite und Qualität der Übertragung.
- Industrielle Automatisierung und IoT-Projekte: Zuverlässige Funkverbindungen sind oft ein Kernstück der Steuerung und Datenerfassung.
Hochwertige Materialien und Konstruktion
Die Langlebigkeit und Performance des TNC REV ST-174 Reverse-Crimp Steckers sind das Ergebnis der sorgfältigen Auswahl und Verarbeitung hochwertiger Materialien. Dies gewährleistet nicht nur eine exzellente elektrische Leitfähigkeit, sondern auch Widerstandsfähigkeit gegenüber Umwelteinflüssen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Steckertyp | TNC Reverse-Crimp |
| Geeignetes Kabelmaterial | RG174 / RG316 Koaxialkabel |
| Gehäusematerial | Messing, vernickelt (für Korrosionsbeständigkeit und exzellente Leitfähigkeit) |
| Mittelleiter-Kontakt | Messing, vergoldet (minimiert Übergangswiderstände und verhindert Oxidation für optimale Signalübertragung) |
| Dielektrikum | PTFE (Polytetrafluorethylen) – für exzellente dielektrische Eigenschaften und hohe Temperaturbeständigkeit |
| Montageart | Reverse-Crimp (erfordert spezifisches Crimp-Werkzeug) |
| Impedanz | 50 Ohm (standard für RG174/316 und TNC-Anschlüsse) |
| Frequenzbereich | Bis mindestens 11 GHz (typisch für TNC-Anschlüsse dieser Qualität, ideal für die meisten Anwendungen, die RG174/316 erfordern) |
| Betriebstemperaturbereich | -55°C bis +165°C (typische Spezifikation für hochwertige PTFE-Isolatoren und Metallgehäuse) |
| Mechanische Stabilität | Hervorragend durch Reverse-Crimp Technologie, optimierte Zugentlastung |
Montage und Handhabung
Die Montage des TNC REV ST-174 Reverse-Crimp Steckers erfordert spezialisiertes Werkzeug, um die Vorteile der Reverse-Crimp Technologie voll auszuschöpfen. Ein qualitativ hochwertiger Crimp-Applikator, der speziell für diesen Steckertyp und das zu verwendende Kabel RG174/316 konzipiert ist, ist unerlässlich. Die korrekte Abisolierlänge des Kabels, die exakte Positionierung der Abschirmung und des Innenleiters sowie ein sauberer Crimp-Vorgang sind entscheidend für die maximale Leistungsfähigkeit und Lebensdauer des Anschlusses.
Es ist ratsam, die Montageanleitungen des Herstellers genau zu befolgen und gegebenenfalls eine Schulung für die korrekte Anwendung des Werkzeugs in Anspruch zu nehmen. Die Investition in das richtige Werkzeug und die sorgfältige Montage wird durch eine überlegene und dauerhafte Verbindung belohnt, die Ausfällen vorbeugt und die Signalqualität auf höchstem Niveau hält.
FAQ – Häufig gestellte Fragen zu TNC REV ST-174 – TNC-Reverse-Crimp Stecker RG174/316
Was bedeutet „Reverse-Crimp“ genau und welche Vorteile bietet es?
Reverse-Crimp bezeichnet eine spezielle Crimp-Technologie, bei der die Verbindung von innen nach außen aufgebaut wird. Im Gegensatz zu herkömmlichen Crimp-Steckern wird hier die Abschirmung des Koaxialkabels durch einen speziellen Mechanismus im Steckergehäuse fixiert, was eine deutlich höhere Zugentlastung und mechanische Stabilität gewährleistet. Dies verhindert effektiv, dass das Kabel aus dem Stecker rutscht oder die Verbindung durch mechanische Beanspruchung beeinträchtigt wird.
Ist der TNC REV ST-174 Stecker mit allen RG174/316 Kabeln kompatibel?
Der Stecker ist spezifisch für die Außen- und Innendurchmesser von RG174 und RG316 Koaxialkabeln ausgelegt. Die Kompatibilität hängt jedoch auch von der genauen Konstruktion des Kabels ab, insbesondere vom Durchmesser der Abschirmung und der Art des Dielektrikums. Für optimale Ergebnisse wird die Verwendung von RG174/316 Kabeln mit Standard-Spezifikationen empfohlen.
Benötige ich spezielles Werkzeug für die Montage?
Ja, die Montage von Reverse-Crimp Steckern erfordert spezielles Crimp-Werkzeug, das für diesen Steckertyp und das verwendete Kabel ausgelegt ist. Ein herkömmliches Crimp-Werkzeug für Standard-TNC-Stecker ist in der Regel nicht ausreichend. Die Investition in einen passenden Crimp-Applikator ist für eine sichere und leistungsfähige Verbindung unerlässlich.
Welche Art von Signalverlusten kann ich bei diesem Stecker erwarten?
Dank der präzisen Fertigung, der hochwertigen Materialien (wie vergoldete Kontakte) und der optimierten Impedanzanpassung von 50 Ohm sind die Signalverluste bei diesem TNC Reverse-Crimp Stecker minimal. Er ist darauf ausgelegt, eine hohe Signalintegrität über einen breiten Frequenzbereich zu gewährleisten und Reflexionen zu minimieren, was ihn für anspruchsvolle RF-Anwendungen ideal macht.
Wie robust ist der Stecker gegenüber Umwelteinflüssen wie Feuchtigkeit oder Temperaturschwankungen?
Der Stecker ist aus hochwertigem, vernickeltem Messing gefertigt und verfügt über ein Dielektrikum aus PTFE. Diese Materialien bieten eine ausgezeichnete Beständigkeit gegen Korrosion und ermöglichen einen Betrieb über einen weiten Temperaturbereich (typischerweise von -55°C bis +165°C). Die robuste Konstruktion gewährleistet eine hohe Zuverlässigkeit auch unter widrigen Umgebungsbedingungen.
Für welche Frequenzbereiche ist dieser Stecker am besten geeignet?
TNC-Steckverbinder sind generell für Frequenzen bis etwa 11 GHz spezifiziert. Der TNC REV ST-174 behält diese Leistungsfähigkeit bei und ist aufgrund seiner geringen Verluste und guten Anpassung ideal für alle Anwendungen, die RG174/316 Kabel erfordern, was typischerweise Frequenzen im Bereich von DC bis zu mehreren GHz umfassen kann, abhängig von der spezifischen Anwendung (z.B. WLAN, Mobilfunk, Messtechnik).
Was sind die Hauptunterschiede zu einem Standard-TNC-Crimp-Stecker?
Der Hauptunterschied liegt in der Crimp-Technologie. Ein Standard-TNC-Crimp-Stecker verpresst typischerweise die Abschirmung von außen über einen Crimp-Ring. Der Reverse-Crimp Stecker hingegen nutzt einen Mechanismus, der die Abschirmung und den Innenleiter von innen heraus sichert. Dies resultiert in einer signifikant besseren Zugentlastung und mechanischen Stabilität im Vergleich zu vielen Standardlösungen, während gleichzeitig die elektrische Performance optimiert wird.
