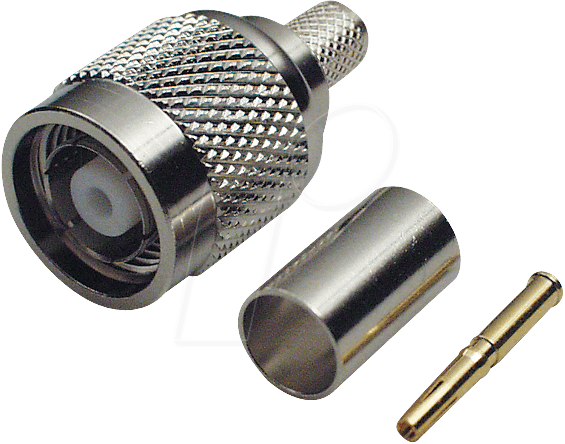

TNC REV ST-155: Der Präzisions-Crimpstecker für anspruchsvolle Signalübertragung
Für professionelle Anwender in den Bereichen Funktechnik, Messtechnik und Rundfunk, die eine zuverlässige und verlustarme Hochfrequenzverbindung benötigen, stellt der TNC REV ST-155 eine essentielle Komponente dar. Dieser speziell entwickelte TNC-Reverse-Crimp-Stecker, optimiert für das Belden H155 Koaxialkabel, löst das Problem von Signalinstabilität und Degradation, die bei minderwertigen Verbindungen auftreten können.
Überlegene Leistung und Zuverlässigkeit
Der TNC REV ST-155 bietet gegenüber Standard-TNC-Steckern eine signifikant verbesserte Leistung und Zuverlässigkeit, insbesondere im Zusammenspiel mit dem Belden H155 Koaxialkabel. Durch seine Reverse-Crimp-Technologie wird eine mechanisch äußerst stabile und elektrisch optimierte Verbindung realisiert. Dies minimiert Reflexionsverluste und sorgt für eine konsistente Signalintegrität über einen breiten Frequenzbereich. Die präzise Fertigung und die Verwendung hochwertiger Materialien gewährleisten eine langlebige und störungsfreie Funktion, selbst unter anspruchsvollen Umgebungsbedingungen.
Anwendungsbereiche des TNC REV ST-155
Dieser hochwertige TNC-Reverse-Crimp-Stecker ist prädestiniert für eine Vielzahl von professionellen Applikationen:
- Funkkommunikation: Ideal für den Einsatz in Basisstationen, amateurfunktechnischen Anlagen und professionellen Funkgeräten, wo eine sichere und effiziente Signalübertragung unerlässlich ist.
- Messtechnik: Unverzichtbar für Oszilloskope, Spektrumanalysatoren und andere Präzisionsmessgeräte, um genaue und wiederholbare Messergebnisse zu erzielen.
- Rundfunktechnik: Geeignet für Videoübertragungsleitungen und Broadcast-Anwendungen, die eine kompromisslose Signalqualität erfordern.
- Antennensysteme: Sorgt für eine robuste und verlustarme Verbindung zwischen Antenne und Übertragungsmedium, beispielsweise bei Richtfunkstrecken oder Satellitenkommunikationssystemen.
- Laboranwendungen: Perfekt für den Aufbau von HF-Testaufbauten und Forschungsumgebungen, die höchste Ansprüche an die Signalintegrität stellen.
Konstruktion und Montage: Die Stärke der Reverse-Crimp-Technologie
Das Herzstück der Überlegenheit des TNC REV ST-155 liegt in seiner fortschrittlichen Reverse-Crimp-Konstruktion. Diese Montageart unterscheidet sich grundlegend von herkömmlichen Crimpverfahren und bietet entscheidende Vorteile:
- Maximale Zugentlastung: Der Crimpprozess umschließt das Außenleitergeflecht des Kabels von innen nach außen. Dies resultiert in einer überragenden Zugentlastung, die das Kabel selbst unter extremer Belastung sicher am Stecker hält und ein Verrutschen des Geflechts verhindert.
- Optimierte elektrische Verbindung: Durch die präzise Formgebung des Crimpwerkzeugs wird eine gleichmäßige Verteilung des Drucks auf das Kabelgeflecht erreicht. Dies gewährleistet einen hervorragenden elektrischen Kontakt mit minimalen Übergangswiderständen und somit geringen Signalverlusten.
- Robustheit gegenüber Vibrationen: Die feste und stabile Verbindung schützt effektiv vor Erschütterungen und Vibrationen, die in vielen Umgebungen auftreten können und herkömmliche Steckverbindungen schnell lockern oder beschädigen können.
- Einfache und reproduzierbare Montage: Obwohl es sich um eine professionelle Technik handelt, ist die Montage mit dem passenden Werkzeug einfach und ermöglicht reproduzierbare Ergebnisse, was für die Zuverlässigkeit von Installationen entscheidend ist.
Materialien und Verarbeitung für Langlebigkeit
Die Auswahl der Materialien und die Sorgfalt in der Verarbeitung sind entscheidende Faktoren für die Performance und Lebensdauer des TNC REV ST-155. Jede Komponente ist auf maximale Effizienz und Robustheit ausgelegt:
- Kontaktmaterial: Die zentralen Kontakte bestehen aus hochwertigem Messing, das für seine exzellente Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Dies gewährleistet eine dauerhaft stabile Signalübertragung ohne Beeinträchtigung durch Oxidation.
- Gehäuse und Isolation: Das Gehäuse des Steckers ist in der Regel aus einer robusten Legierung gefertigt, die sowohl mechanischer Beanspruchung als auch Umwelteinflüssen standhält. Die Isolationsmaterialien sind sorgfältig ausgewählt, um eine hohe Dielektrizitätskonstante zu gewährleisten und unerwünschte Signalreflexionen zu minimieren.
- Präzisionsfertigung: Jeder Stecker wird unter strengen Qualitätskontrollen gefertigt, um exakte Toleranzen und eine perfekte Passform zu gewährleisten. Dies ist unerlässlich für die problemlose Montage und die Zuverlässigkeit der Verbindung.
- Oberflächenbehandlung: Die Oberflächen der metallischen Komponenten sind oft mit einer speziellen Beschichtung versehen, die Korrosion verhindert und die elektrische Leitfähigkeit über die gesamte Lebensdauer des Steckers aufrechterhält.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | TNC Reverse Crimp |
| Kompatibles Kabel | Belden H155 (und äquivalente Koaxialkabel mit ähnlicher Impedanz und Aufbau) |
| Anschlussart | Crimp (Center Pin: Crimp, Outer Jacket/Shield: Crimp) |
| Impedanz | 50 Ohm |
| Frequenzbereich | DC bis 18 GHz (typisch, abhängig von der Qualität des Kabels und der Montage) |
| Material Kontakte | Messing, vergoldet (typisch für maximale Leitfähigkeit und Korrosionsschutz) |
| Material Gehäuse | Vernickeltes Messing oder ähnliche robuste Legierung |
| Dielektrisches Material | PTFE (Polytetrafluorethylen) oder vergleichbares Hochleistungsmaterial |
| Mechanische Stabilität | Extrem hohe Zugentlastung durch Reverse-Crimp-Technologie |
| Montagewerkzeug | Spezial-Crimpzange für TNC Reverse Crimp Stecker (nicht im Lieferumfang enthalten) |
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu TNC REV ST-155 – TNC-Reverse-Crimp Stecker Belden H155
Was ist der Hauptvorteil der TNC Reverse Crimp Technologie im Vergleich zu Standard-TNC-Steckern?
Der Hauptvorteil der TNC Reverse Crimp Technologie liegt in der überlegenen mechanischen Stabilität und Zugentlastung. Das Kabelgeflecht wird von innen nach außen verpresst, was eine extrem feste Verbindung schafft und das Risiko von Kabelbrüchen oder Signalunterbrechungen durch Vibrationen oder mechanische Belastung deutlich reduziert. Dies führt auch zu einer konsistenteren elektrischen Verbindung.
Welche Kabeltypen sind mit dem TNC REV ST-155 kompatibel?
Der TNC REV ST-155 ist primär für das Belden H155 Koaxialkabel konzipiert. Er ist jedoch auch für andere Koaxialkabel mit einem Außendurchmesser und Kabelaufbau geeignet, die mit den Spezifikationen des H155 vergleichbar sind und eine Impedanz von 50 Ohm aufweisen. Es ist ratsam, die genauen Kabelabmessungen (Außendurchmesser des Dielektrikums, Geflecht und Außenmantel) zu überprüfen.
Benötige ich spezielles Werkzeug für die Montage dieses Steckers?
Ja, für die fachgerechte Montage des TNC REV ST-155 mit der Reverse-Crimp-Technologie ist spezielles Werkzeug erforderlich. Dies umfasst eine TNC Reverse Crimp Zange, die für die korrekte Verpressung des Mittelkerns und des Außenmantels/Geflechts ausgelegt ist. Ein Standard-Crimpwerkzeug für TNC-Stecker ist hierfür nicht geeignet.
Wie beeinflusst die Reverse-Crimp-Montage die Signalqualität?
Die Reverse-Crimp-Montage optimiert die elektrische Verbindung, indem sie eine gleichmäßige und feste Anbindung des Kabelgeflechts gewährleistet. Dies minimiert Übergangswiderstände und Reflexionsverluste, was sich positiv auf die Signalintegrität auswirkt, insbesondere bei hohen Frequenzen. Die reduzierte Anfälligkeit für mechanische Einflüsse trägt ebenfalls zur Aufrechterhaltung einer stabilen Signalqualität bei.
Ist der Stecker für den Außeneinsatz geeignet?
Der TNC REV ST-155 ist in der Regel aus robusten Materialien gefertigt, die eine gute Beständigkeit gegen Umwelteinflüsse bieten. Für den dauerhaften Außeneinsatz sollten jedoch zusätzliche Schutzmaßnahmen wie wetterfeste Kabelverschraubungen oder Gehäuse in Betracht gezogen werden, um die Langlebigkeit der Verbindung zu gewährleisten. Die genauen Umgebungsbedingungen sind entscheidend.
Welche Frequenzbereiche werden von diesem TNC-Stecker unterstützt?
Der TNC REV ST-155 unterstützt typischerweise Frequenzbereiche von DC (Gleichstrom) bis zu 18 GHz. Dies macht ihn für eine breite Palette von Hochfrequenzanwendungen, einschließlich Funkkommunikation, Messtechnik und Rundfunk, geeignet, wo eine zuverlässige Leistung über weite Frequenzbänder erforderlich ist.
Was bedeutet die 50-Ohm-Impedanz?
Die 50-Ohm-Impedanz ist ein Standardwert für viele Hochfrequenzanwendungen, insbesondere in der Funktechnik, Messtechnik und Datenübertragung. Eine Anpassung der Impedanz zwischen Kabel, Stecker und angeschlossenen Geräten ist entscheidend, um Signalreflexionen zu minimieren und eine maximale Leistungsübertragung zu erzielen. Der TNC REV ST-155 ist speziell für dieses Impedanzmatching konzipiert.
