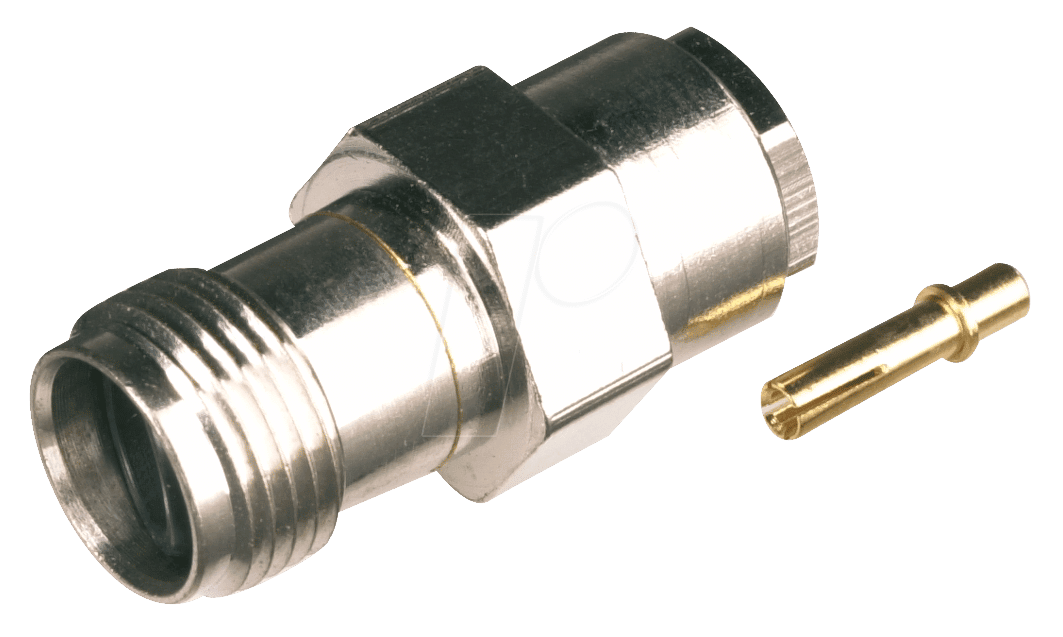

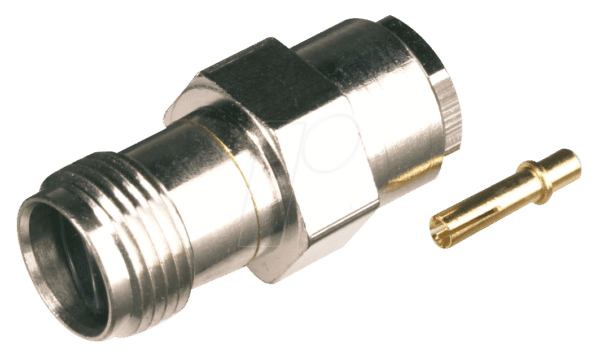

Hochwertige TNC-Kupplung für professionelle Signalübertragung: TNC KU-L58 für RG 58/U
Für anspruchsvolle Anwendungen, bei denen eine zuverlässige und verlustarme Signalübertragung über Koaxialkabel unabdingbar ist, stellt die TNC KU-L58 – eine spezielle TNC-Kupplung für RG 58/U Kabel im Lötverfahren – die ideale Lösung dar. Sie richtet sich primär an Techniker, Ingenieure und Bastler im Bereich Funktechnik, Messtechnik, Netzwerktechnik und Antennenbau, die eine robuste und präzise Verbindung benötigen, die auch unter widrigen Bedingungen Bestand hat und maximale Signalintegrität gewährleistet.
Hervorragende Signalintegrität dank präziser Lötverbindung
Die TNC KU-L58 zeichnet sich durch ihre überlegene Performance im Vergleich zu herkömmlichen Crimp- oder Schraubverbindungen aus. Das Lötverfahren garantiert eine durchgängige und niederohmige Verbindung des Mittelleiters sowie des Außenleiters des RG 58/U Kabels mit der Kupplung. Dies minimiert Reflexionsverluste und Dämpfungswerte, was besonders bei hohen Frequenzen oder empfindlichen Signalen von entscheidender Bedeutung ist. Die stabile mechanische Verbindung durch Löten verhindert zudem unerwünschte Bewegungen und Vibrationen, die zu Signalinstabilitäten führen könnten. Dies macht die TNC KU-L58 zur überlegenen Wahl für professionelle Installationen, bei denen Langzeitstabilität und kompromisslose Signalqualität im Vordergrund stehen.
Technische Exzellenz und Robustheit
Die Konstruktion der TNC KU-L58 ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Die Gehäusematerialien sind sorgfältig ausgewählt, um eine hohe Beständigkeit gegen Umwelteinflüsse und mechanische Belastungen zu gewährleisten. Die präzise gefertigten Kontaktflächen sorgen für einen sicheren und elektrisch einwandfreien Sitz, auch nach häufigem Ein- und Ausstecken. Die Lötversion ermöglicht eine einmalige, feste Verbindung, die sich ideal für permanent installierte Systeme eignet.
Anwendungsbereiche und Einsatzmöglichkeiten
Die TNC KU-L58 ist prädestiniert für eine Vielzahl von Einsatzgebieten, in denen RG 58/U Kabel mit TNC-Anschlüssen benötigt werden. Dazu gehören:
- Funkkommunikation: Anbindung von Sende- und Empfangsanlagen, Amateurfunkgeräten, CB-Funk, etc.
- Messtechnik: Verbindung von Messgeräten mit Antennen oder Prüflingen für präzise Signalanalysen.
- Netzwerktechnik: Einsatz in spezifischen industriellen oder militärischen Netzwerkanwendungen, die TNC-Konnektivität erfordern.
- Antennenbau: Verbindung von Antennen mit Zuleitungen oder Verlängerungskabeln.
- Prüfaufbauten: Erstellung von stabilen und zuverlässigen Verbindungen in Testumgebungen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Anschlusstyp | TNC-Stecker (Buchse) |
| Koaxialkabel-Typ | RG 58/U und kompatible Kabel (z.B. LMR-100, Aircell 5) |
| Anschlussart | Lötverbindung (Mittelleiter und Außenleiter) |
| Gehäusematerial | Hochwertiges Messing mit Nickel- oder Ternesilber-Beschichtung für Korrosionsbeständigkeit und Leitfähigkeit. |
| Isolatormaterial | PTFE (Polytetrafluorethylen) – bietet exzellente dielektrische Eigenschaften und hohe Temperaturbeständigkeit. |
| Impedanz | 50 Ohm – Standard für die meisten Hochfrequenzanwendungen. |
| Frequenzbereich | Bis zu 18 GHz – geeignet für die meisten professionellen HF-Anwendungen. |
| Mechanische Stabilität | Die Lötverbindung gewährleistet eine extrem robuste und vibrationsarme Verbindung, ideal für permanente Installationen. |
| Signalintegrität | Minimale Signalverluste und Reflexionen durch präzise Fertigung und niederohmige Lötverbindung. |
| Temperaturbereich | Betriebssicher in einem weiten Temperaturbereich, typischerweise von -40°C bis +85°C, abhängig von der genauen Ausführung und den umgebenden Komponenten. |
Vorteile der TNC KU-L58 im Überblick
- Maximale Signalqualität: Durch die Lötverbindung werden Reflexionsverluste und Dämpfung auf ein Minimum reduziert, was zu einer überragenden Signalintegrität führt.
- Hohe Zuverlässigkeit: Die feste Lötverbindung bietet eine unübertroffene mechanische Stabilität, die insbesondere in vibrationsreichen Umgebungen oder bei permanenten Installationen unerlässlich ist.
- Industrietauglichkeit: Gefertigt aus robusten Materialien, ist diese Kupplung für den professionellen Einsatz konzipiert und widersteht Umwelteinflüssen.
- Präzise Passform: Speziell entwickelt für RG 58/U Kabel, gewährleistet sie eine exakte und sichere Montage ohne Kompromisse.
- Niedrige Anschlussimpedanz: Die 50 Ohm Impedanz ist perfekt auf die Spezifikationen von RG 58/U und den Einsatz in HF-Anwendungen abgestimmt.
- Langlebigkeit: Die hochwertigen Materialien und die solide Konstruktion garantieren eine lange Lebensdauer, auch bei intensiver Nutzung.
- Einfache Montage für Fachpersonal: Obwohl eine Lötverbindung erforderlich ist, ist die Montage für erfahrene Techniker unkompliziert und sicher.
Häufig gestellte Fragen zu TNC KU-L58 – TNC-Kupplung für RG 58/U, Lötversion
Was sind die Hauptunterschiede zwischen einer Löt- und einer Crimp-TNC-Kupplung?
Der Hauptunterschied liegt in der Art der mechanischen und elektrischen Verbindung. Eine Lötversion, wie die TNC KU-L58, erfordert das Verlöten des Kabelinnenleiters und des Außenleiters mit den entsprechenden Kontakten der Kupplung. Dies schafft eine sehr feste, niederohmige und massefreie Verbindung, die Reflexionsverluste minimiert und eine hohe mechanische Stabilität bietet. Eine Crimp-Version hingegen nutzt ein Crimpwerkzeug, um den Außenleiter und oft auch den Innenleiter mechanisch mit der Kupplung zu verbinden. Crimpverbindungen sind in der Regel schneller zu montieren, können aber potenziell höhere Verluste und geringere mechanische Stabilität aufweisen als eine sorgfältig ausgeführte Lötverbindung.
Für welche Kabeltypen ist die TNC KU-L58 geeignet?
Die TNC KU-L58 ist primär für die Verwendung mit RG 58/U Koaxialkabeln konzipiert. Aufgrund ihrer Bauform und der typischen Abmessungen von RG 58/U ist sie jedoch oft auch kompatibel mit anderen 50-Ohm-Kabeln, die ähnliche Außendurchmesser und Leitermatrizen aufweisen, wie z.B. LMR-100 oder Aircell 5. Es ist jedoch stets ratsam, die spezifischen Kabelabmessungen mit den Anschlussmaßen der Kupplung abzugleichen, um eine optimale Passform und Leistung zu gewährleisten.
Benötige ich spezielles Werkzeug für die Montage der TNC KU-L58?
Ja, für die Montage der TNC KU-L58 ist ein Lötkolben, geeignetes Lötzinn und Flussmittel sowie Werkzeug zur Abisolierung des Koaxialkabels (wie ein Koaxialkabelabsetzwerkzeug) erforderlich. Ein scharfes Messer und Seitenschneider können ebenfalls nützlich sein. Für eine professionelle und zuverlässige Verbindung wird die Verwendung eines Lötgeräts mit regelbarer Temperatur empfohlen, um eine Überhitzung der Kabelisolierung und der Kupplung zu vermeiden.
Wie kann ich sicherstellen, dass meine Lötverbindung qualitativ hochwertig ist?
Eine qualitativ hochwertige Lötverbindung erzielen Sie durch sorgfältiges Vorbereiten des Kabels (richtige Abisolierung), gründliches Entfetten der Lötstellen an der Kupplung und am Kabel, Verwendung von hochwertigem Lötzinn und Flussmittel sowie durch präzises Arbeiten mit einem gut eingestellten Lötkolben. Die Lötstellen sollten glatt, glänzend und vollständig mit dem Material verbunden sein, ohne dass überschüssiges Lot oder kalte Lötstellen (matte, körnige Oberfläche) entstehen. Achten Sie darauf, dass das Flussmittel vollständig entfernt wird, um Korrosion zu vermeiden.
Ist diese Kupplung für den Außenbereich geeignet?
Die TNC KU-L58 verfügt über eine Beschichtung (typischerweise Nickel oder Ternesilber), die Korrosionsbeständigkeit bietet. Die Lötverbindung selbst ist sehr robust. Ob die Kupplung für den direkten und dauerhaften Außeneinsatz geeignet ist, hängt jedoch von den spezifischen Umgebungsbedingungen und der Notwendigkeit einer zusätzlichen Abdichtung ab. In Umgebungen mit hoher Feuchtigkeit oder extremen Temperaturschwankungen kann es ratsam sein, die Verbindung zusätzlich mit Schrumpfschlauch mit Innenkleber oder anderen geeigneten Abdichtungsmaterialien zu schützen, um die Langlebigkeit und Zuverlässigkeit zu maximieren.
Welche Frequenzbereiche werden von dieser TNC-Kupplung unterstützt?
Die TNC KU-L58 ist für den Einsatz in Hochfrequenzanwendungen konzipiert und unterstützt typischerweise Frequenzen bis zu 18 GHz. Dies macht sie für eine breite Palette von professionellen Anwendungen in den Bereichen Funktechnik, Messdatenerfassung und drahtloser Kommunikation geeignet, einschließlich vieler Bereiche des Mikrowellenspektrums.
Was bedeutet 50 Ohm Impedanz und warum ist sie wichtig?
Die Impedanz ist der Widerstand eines elektrischen Netzwerks gegen den Fluss von Wechselstrom. Bei Koaxialkabeln und den dazugehörigen Steckverbindern ist die Impedanz von entscheidender Bedeutung für die Signalintegrität. Eine Impedanz von 50 Ohm ist der Standard für die meisten Hochfrequenzanwendungen, insbesondere in der Funktechnik und Messtechnik, da sie eine optimale Balance zwischen geringer Dämpfung und Leistungsübertragung bietet. Wenn die Impedanz des Kabels und der Kupplung nicht übereinstimmen (Impedanzfehlanpassung), kommt es zu Reflexionen des Signals, was zu Signalverlusten, erhöhten Bitfehlerraten und einer verminderten Leistung führt. Die TNC KU-L58 ist präzise auf 50 Ohm ausgelegt, um diese Probleme zu vermeiden.
