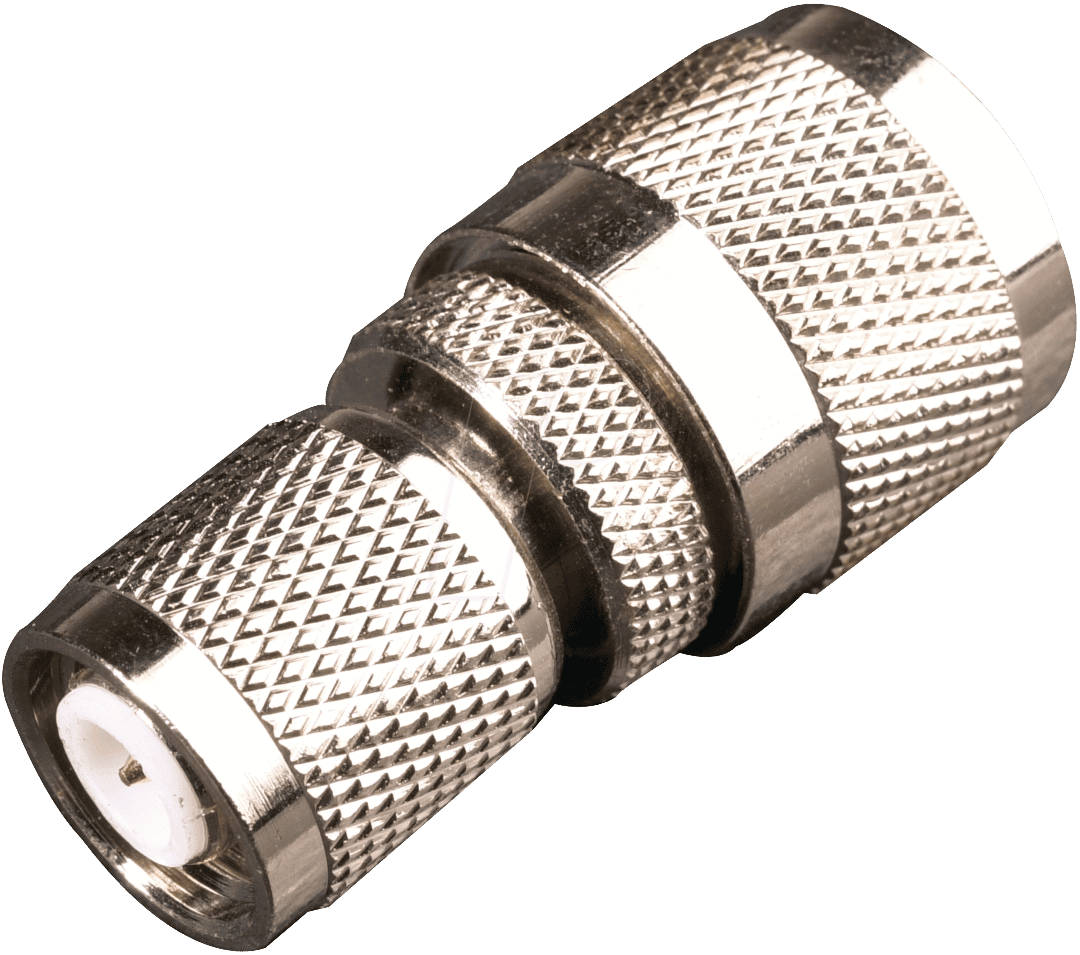

TNC K104 – Der Hochfrequenz-Adapter für präzise Signalübertragung
Der TNC K104 ist die essenzielle Lösung für alle, die eine zuverlässige und verlustarme Verbindung zwischen TNC- und UHF-Anschlüssen benötigen. Dieser hochwertige Adapter schließt die Lücke zwischen unterschiedlichen Steckertypen und gewährleistet eine durchgängig stabile Signalintegrität. Ideal für Funkamateure, Messingenieure und professionelle Anwender in der Telekommunikation und Industrie, die auf exzellente Konnektivität angewiesen sind.
Maximale Leistung durch optimiertes Design
Herkömmliche Adapter können zu Reflexionen und Dämpfungsverlusten führen, die die Signalqualität erheblich beeinträchtigen. Der TNC K104 wurde mit dem Ziel entwickelt, diese Schwächen zu überwinden. Durch seine präzise gefertigte Impedanzanpassung und die Verwendung hochwertiger Materialien minimiert er Signalreflexionen und sorgt für eine optimale Leistung in einem breiten Frequenzbereich.
Überlegene Materialwahl und Verarbeitung
Die Konstruktion des TNC K104 zeichnet sich durch die Verwendung von robusten und leitfähigen Materialien aus, die auf Langlebigkeit und Signalreinheit ausgelegt sind. Das Gehäuse besteht aus vernickeltem Messing, das für seine Korrosionsbeständigkeit und hervorragende elektrische Leitfähigkeit bekannt ist. Die zentrale Conductoreinheit ist präzise gefertigt, um einen sicheren und elektrisch leitfähigen Kontakt zu gewährleisten.
Technische Spezifikationen im Detail
Der TNC K104 ist ein bidirektionaler Adapter, der für den Einsatz in anspruchsvollen Umgebungen konzipiert ist. Seine mechanische Stabilität und die elektrische Zuverlässigkeit machen ihn zur bevorzugten Wahl für professionelle Anwendungen.
Anschlusskonfiguration und Kompatibilität
Dieser Adapter ermöglicht die nahtlose Verbindung eines TNC-Steckers (female) mit einem UHF-Stecker (male). Diese Konfiguration ist besonders relevant in Bereichen, wo unterschiedliche Standards nebeneinander existieren oder Geräte mit spezifischen Anschlussarten integriert werden müssen. Die Kompatibilität erstreckt sich über gängige professionelle Funkgeräte, Antennen und Messinstrumente.
Frequenzbereich und Impedanzanpassung
Der TNC K104 ist für den Betrieb in einem breiten Frequenzbereich ausgelegt, typischerweise von DC bis zu mehreren Gigahertz. Die sorgfältige Konstruktion sorgt für eine konsistente 50-Ohm-Impedanz, was für eine minimale Signalreflexion und maximale Leistungsübertragung unerlässlich ist. Dies ist entscheidend für Anwendungen, die eine präzise Messung oder eine stabile Übertragung von Hochfrequenzsignalen erfordern.
Dämpfung und Signalintegrität
Ein zentraler Vorteil des TNC K104 liegt in seiner geringen Einfügedämpfung. Dies bedeutet, dass nur ein minimaler Teil des Signals beim Durchgang durch den Adapter verloren geht. Dies ist besonders wichtig bei der Übertragung von schwachen Signalen oder bei langen Kabelwegen, wo jede Dämpfung zu einer Verschlechterung der Signalqualität führen kann.
Konstruktionsmerkmale und Vorteile
- Robuste Bauweise: Das Gehäuse aus vernickeltem Messing bietet außergewöhnliche Haltbarkeit und Widerstandsfähigkeit gegen Umwelteinflüsse.
- Präzise Fertigung: Jeder Adapter wird unter strengen Qualitätskontrollen gefertigt, um exakte Toleranzen und zuverlässige Verbindungen zu gewährleisten.
- Geringe Signalverluste: Optimiertes Design minimiert Einfügedämpfung und Reflexionsverluste für maximale Signalintegrität.
- Vielseitige Anwendung: Ermöglicht die einfache und sichere Verbindung von TNC- und UHF-Komponenten.
- Hohe Frequenzstabilität: Konstante Leistung über einen weiten Frequenzbereich, ideal für anspruchsvolle HF-Anwendungen.
- Zuverlässige elektrische Eigenschaften: Hervorragende Leitfähigkeit und sicherer Kontakt für eine stabile Signalübertragung.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Adaptertyp | TNC-Stecker (female) zu UHF-Stecker (male) |
| Gehäusematerial | Vernickeltes Messing |
| Zentralleiter-Material | Messing (vernickelt) |
| Dielektrisches Material | PTFE (Polytetrafluorethylen) |
| Impedanz | 50 Ohm |
| Frequenzbereich | DC – 6 GHz (typisch, je nach Anwendung und Qualität der Anschlüsse) |
| Temperaturbereich | -40°C bis +85°C |
| Mechanische Belastbarkeit | Hohe Zug- und Druckfestigkeit der Verbindungen, gewährleistet durch präzise Passform und Materialqualität |
| Isolationswiderstand | ≥ 5000 MΩ |
| Einsatzgebiete | Funktechnik, Telekommunikation, Messtechnik, Rundfunk, militärische Anwendungen |
Optimale Einsatzgebiete
Der TNC K104 eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen eine zuverlässige Verbindung zwischen TNC- und UHF-Steckern erforderlich ist. Dies umfasst:
- Funkamateuranwendungen: Anschluss von Antennen, Transceivern und Messgeräten.
- Professionelle Funkkommunikation: Integration von Geräten in bestehende Netzwerke.
- Messtechnik: Verbindung von Signalgeneratoren, Spektrumanalysatoren und anderen Prüfgeräten.
- Industrielle Automatisierung: Einsatz in Steuerungssystemen mit HF-Komponenten.
- Rundfunk und Fernsehen: Signalübertragung in studiospezifischen Systemen.
FAQ – Häufig gestellte Fragen zu TNC K104 – TNC-Adapter, TNC-Stecker / UHF-Stecker
Welche Art von Geräten kann ich mit dem TNC K104 verbinden?
Der TNC K104 ermöglicht die Verbindung von Geräten mit einem TNC-Buchse (female) zu einem Gerät mit einem UHF-Stecker (male). Dies ist eine gängige Konfiguration, um beispielsweise eine TNC-Antenne an ein Funkgerät mit UHF-Anschluss anzuschließen oder um Messgeräte mit unterschiedlichen Steckertypen zu integrieren.
Ist der Adapter für hohe Frequenzen geeignet?
Ja, der TNC K104 ist für den Betrieb in einem breiten Frequenzbereich ausgelegt, typischerweise von DC bis zu 6 GHz und darüber hinaus, abhängig von der spezifischen Ausführung und den angeschlossenen Kabeln. Diese hohe Frequenzkapazität gewährleistet, dass der Adapter auch in anspruchsvollen Hochfrequenzanwendungen eine optimale Leistung liefert.
Wie beeinflusst der Adapter die Signalqualität?
Dank seiner präzisen Fertigung und der Verwendung hochwertiger Materialien minimiert der TNC K104 Signalreflexionen und Einfügedämpfung. Dies führt zu einer höheren Signalintegrität, geringeren Verlusten und damit zu einer besseren Leistung Ihrer HF-Systeme im Vergleich zu minderwertigen oder falsch angepassten Verbindungen.
Aus welchem Material besteht der TNC K104?
Das Gehäuse des TNC K104 besteht aus robustem, vernickeltem Messing, das für seine ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit geschätzt wird. Der zentrale Leiter ist ebenfalls aus präzise gefertigtem Messing gefertigt und vernickelt, um eine dauerhaft zuverlässige Verbindung zu gewährleisten.
Ist der Adapter für den Außeneinsatz geeignet?
Das vernickelte Messinggehäuse bietet eine gute Beständigkeit gegen Umwelteinflüsse. Für den dauerhaften Außeneinsatz sollten jedoch zusätzliche Schutzmaßnahmen wie eine wetterfeste Montage der gesamten Verbindung in Betracht gezogen werden. Die Kernkomponenten sind für den Betrieb in einem weiten Temperaturbereich ausgelegt.
Kann ich den Adapter bidirektional verwenden?
Ja, der TNC K104 ist ein bidirektionaler Adapter. Das bedeutet, dass das Signal in beide Richtungen gleichermaßen effizient übertragen wird, was für Sende- und Empfangsfunktionen gleichermaßen wichtig ist.
Was bedeutet die 50-Ohm-Impedanz?
Die 50-Ohm-Impedanz ist der Standard für viele Hochfrequenzanwendungen, insbesondere in der Funktechnik und Telekommunikation. Eine korrekte Impedanzanpassung zwischen den verbundenen Geräten und Kabeln ist entscheidend, um Signalreflexionen zu minimieren und eine maximale Leistungsübertragung zu erzielen. Der TNC K104 ist exakt auf diese Impedanz ausgelegt.
