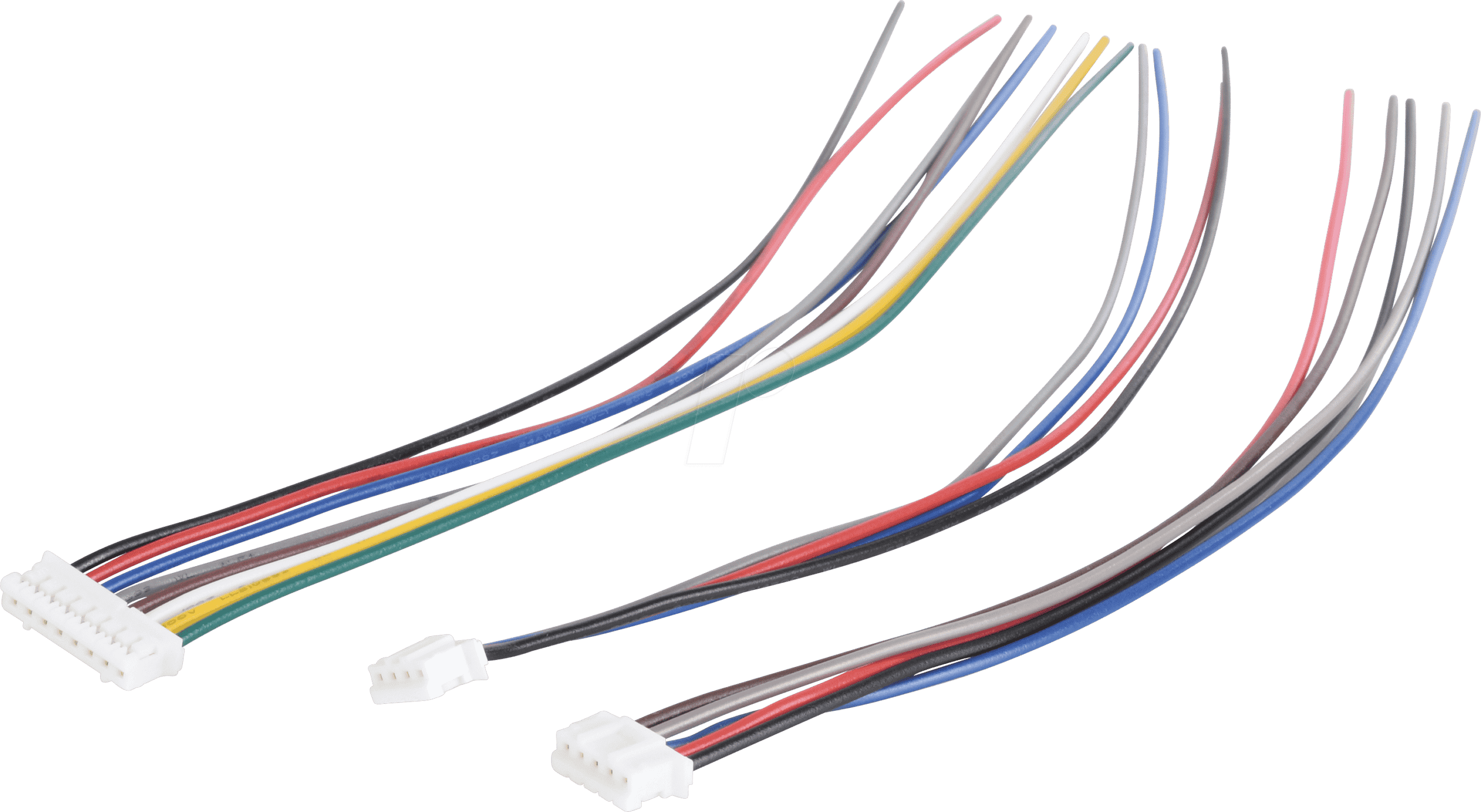

TMCM-110-CABLE – Der Präzisions-Kabelsatz für Ihre TMCM-110 Motorcontroller
Für anspruchsvolle Anwender und Entwickler, die maximale Leistung und Zuverlässigkeit ihrer Motion-Control-Systeme benötigen, bietet der TMCM-110-CABLE – Kabelsatz TMCM-110 die essenzielle Verbindungskomponente. Dieser speziell für die TMCM-110 Serie entwickelte Kabelsatz eliminiert Kompatibilitätsprobleme und stellt sicher, dass Ihre Motorcontroller-Einheit optimal mit den notwendigen Komponenten kommuniziert und versorgt wird. Er ist die ideale Lösung für industrielle Automatisierungsaufgaben, Robotik und Prototyping-Projekte, bei denen ein stabiler und störungsfreier Datenfluss sowie eine sichere Stromversorgung unabdingbar sind.
Optimale Signalintegrität und Robustheit
Der TMCM-110-CABLE wurde konzipiert, um überlegene Leistung im Vergleich zu universellen oder selbst zusammengestellten Verkabelungslösungen zu bieten. Standardkabel können oft zu Signalverlusten, Interferenzen oder unzureichender Stromübertragung führen, was sich negativ auf die Präzision und Lebensdauer Ihrer Motoren auswirkt. Unser spezialisierter Kabelsatz nutzt hochwertige Materialien und eine präzise Fertigung, um eine makellose Signalübertragung und eine zuverlässige Stromversorgung zu gewährleisten.
Kernvorteile des TMCM-110-CABLE
- Spezifische Anpassung: Perfekt abgestimmt auf die TMCM-110 Motorcontroller-Familie für nahtlose Integration.
- Maximale Zuverlässigkeit: Reduziert das Risiko von Systemausfällen durch fehlerhafte Verbindungen oder Signalstörungen.
- Einfache Installation: Vorkonfektionierte Stecker und Kabelbäume vereinfachen den Anschluss und minimieren den Installationsaufwand.
- Industrietaugliche Qualität: Gefertigt aus robusten Materialien für den Einsatz unter anspruchsvollen Bedingungen.
- Optimierte Leistung: Gewährleistet stabile Stromversorgung und klare Signalwege für präzise Motorsteuerung.
- Schutz vor Beschädigung: Die Kabelummantelung schützt vor mechanischer Beanspruchung und Abrieb.
- Herstellergarantie: Vertrauen Sie auf die Qualität eines Produkts, das speziell für Ihre Hardware entwickelt wurde.
Technische Spezifikationen und Merkmale
| Merkmal | Detail |
|---|---|
| Kompatibilität | Speziell entwickelt für Trinamic Motion Control Module der TMCM-110 Serie (z.B. TMCM-110, TMCM-110-CAN, TMCM-110-ETH) |
| Kabellänge | Standardisierte Länge von 0,5 Metern (weitere Längen auf Anfrage verfügbar), optimiert für typische Einsatzszenarien zur Vermeidung von Signaldegradation und unnötigem Kabelmanagement. |
| Anschlussstecker Motorcontroller | Hochwertige, verriegelbare Steckverbinder (z.B. JST- oder Molex-Äquivalente), die einen sicheren Sitz gewährleisten und unbeabsichtigtes Lösen verhindern. Präzise Pinbelegung gemäß TMCM-110 Spezifikation. |
| Anschlussstecker Endgeräte | Standardisierte Anschlüsse für Motorphasen (U, V, W), Encoder (falls vorhanden), Sensoren und Stromversorgung, ausgelegt auf gängige Industriestandards. |
| Leiterquerschnitt (Stromversorgung) | Ausreichend dimensioniert für die maximale Stromaufnahme der TMCM-110 Controller-Familie, um Überhitzung und Spannungsabfall zu vermeiden. Verwendet Litzen aus reinem Kupfer für exzellente Leitfähigkeit. |
| Abschirmung | Optional mit doppelter Abschirmung (Folien- und Geflechtabschirmung) erhältlich, um maximale Immunität gegen externe elektromagnetische Störungen (EMI) zu gewährleisten, essenziell für präzise Sensorik und hohe Taktfrequenzen. |
| Isolationsmaterial | Hochwertiges PVC oder TPE mit hoher Temperaturbeständigkeit und mechanischer Flexibilität, resistent gegen Öl und Chemikalien, was Langlebigkeit im industriellen Umfeld sicherstellt. |
| Umgebungsbedingungen | Geeignet für den Einsatz in einem Temperaturbereich von -20°C bis +80°C und bei relativen Luftfeuchten bis 95% (nicht kondensierend). |
Anwendungsbereiche und Integration
Der TMCM-110-CABLE ist die optimale Wahl für eine Vielzahl von anspruchsvollen Applikationen, bei denen präzise und zuverlässige Bewegungssteuerung unerlässlich ist. Dies umfasst:
- Industrielle Automatisierung: Integration in Fertigungsstraßen, Verpackungsmaschinen und Handhabungssysteme, wo jede Bewegung exakt getimt sein muss.
- Robotik: Verbindung von Motoren und Sensoren für Roboterarme, mobile Plattformen und autonome Systeme, die eine hohe Agilität und Präzision erfordern.
- Messtechnik und Prüfstände: Steuerung von Positioniersystemen und Aktuatoren in wissenschaftlichen und industriellen Prüfapparaturen.
- Medizintechnik: Einsatz in Geräten für bildgebende Verfahren, Laborautomatisierung und chirurgische Assistenzsysteme, wo absolute Zuverlässigkeit und Sicherheit entscheidend sind.
- Prototyping und Entwicklung: Ermöglicht Ingenieuren und Forschern einen schnellen und zuverlässigen Aufbau von Testsystemen und Prototypen für neue technologische Lösungen.
Die durchdachte Konstruktion mit verriegelbaren Steckverbindern und optimal dimensionierten Leitern minimiert Fehlerquellen bei der Erstinstallation und reduziert den Wartungsaufwand. Die klare Trennung der Signalleitungen und die Möglichkeit zur zusätzlichen Abschirmung tragen maßgeblich zur Reduzierung von Nebensprecheffekten und zur Verbesserung der Gesamtsignalqualität bei. Dies ist besonders wichtig, wenn Encoder-Signale mit hoher Auflösung erfasst oder schnelle Schrittmotor-Impulse übertragen werden müssen.
Qualität und Materialauswahl
Bei der Fertigung des TMCM-110-CABLE legen wir größten Wert auf die Auswahl hochwertiger Komponenten. Die verwendeten Kupferleiter weisen eine hohe Reinheit auf, um den elektrischen Widerstand zu minimieren und die Energieeffizienz zu maximieren. Die Isolationsmaterialien sind sorgfältig gewählt, um nicht nur elektrische Sicherheit zu gewährleisten, sondern auch mechanischer Belastung, Temperaturschwankungen und der Einwirkung von Ölen und Schmierstoffen standzuhalten. Dies verlängert die Lebensdauer des Kabelsatzes signifikant, selbst in rauen Umgebungsbedingungen, wie sie in der industriellen Fertigung häufig vorkommen.
Die Steckverbinder sind so konzipiert, dass sie eine hohe Anzahl von Steckzyklen überstehen, ohne an Kontaktqualität zu verlieren. Verriegelungsmechanismen stellen sicher, dass die Verbindungen auch bei Vibrationen oder mechanischen Beanspruchungen stabil bleiben. Diese Detailgenauigkeit in der Materialauswahl und Fertigung ist ein klares Abgrenzungsmerkmal gegenüber einfachen, generischen Kabeln und unterstreicht den Anspruch an höchste Zuverlässigkeit und Langlebigkeit.
FAQ – Häufig gestellte Fragen zu TMCM-110-CABLE – Kabelsatz TMCM-110
Ist der TMCM-110-CABLE mit anderen Trinamic Motorcontrollern kompatibel?
Der TMCM-110-CABLE wurde spezifisch für die TMCM-110 Serie von Trinamic Motion Control entwickelt. Während einige Steckertypen ähnlich sein mögen, ist die Pinbelegung und die Leistungsspezifikation exklusiv auf die TMCM-110 Module abgestimmt. Eine Verwendung mit anderen Controller-Serien wird nicht empfohlen und kann zu Schäden führen.
Welche Arten von Motoren kann ich mit diesem Kabelsatz anschließen?
Dieser Kabelsatz ist primär für den Anschluss von 2-Phasen-Schrittmotoren konzipiert, die von den TMCM-110 Motorcontrollern angesteuert werden. Die Anschlussklemmen für die Motorphasen (U, V, W) sind für diese Motortypen ausgelegt. Für spezielle Motortypen oder spezielle Anforderungen konsultieren Sie bitte die Dokumentation des TMCM-110 Controllers oder kontaktieren Sie unseren Support.
Was ist der Vorteil eines spezialisierten Kabelsatzes gegenüber einem selbstgebauten Kabel?
Ein spezialisierter Kabelsatz wie der TMCM-110-CABLE bietet eine garantierte Kompatibilität, präzise Pinbelegung, optimale Leiterquerschnitte für die vorgesehene Stromstärke und Signalqualität sowie eine industrielle Fertigungsqualität mit robusten Steckverbindern. Selbstbau kann zu Signalverlusten, Kurzschlüssen oder unzuverlässigen Verbindungen führen, die die Leistung und Lebensdauer Ihrer Steuerung beeinträchtigen können.
Wie wirkt sich die Kabellänge auf die Leistung aus?
Längere Kabel können zu Signalabschwächung und erhöhter Anfälligkeit für elektromagnetische Störungen führen, was sich negativ auf die Präzision der Motorsteuerung auswirken kann. Die standardisierte Länge des TMCM-110-CABLE ist auf eine optimale Balance zwischen Flexibilität bei der Installation und Minimierung von Signalverlusten ausgelegt. Für spezielle Anwendungen mit sehr langen Distanzen sind möglicherweise zusätzliche Signalverstärker oder andere Verkabelungslösungen erforderlich.
Bietet der Kabelsatz auch Anschlüsse für Encoder?
Ja, die meisten Varianten des TMCM-110-CABLE verfügen über dedizierte Anschlüsse für gängige Encoder-Typen, wie z.B. differenzielle Encoder-Signale (A, /A, B, /B, Z, /Z) und entsprechende Stromversorgung. Die genaue Anzahl und Art der Encoder-Anschlüsse entnehmen Sie bitte der spezifischen Produktvariante oder der beiliegenden Dokumentation.
Ist der Kabelsatz für den Einsatz im Außenbereich geeignet?
Der TMCM-110-CABLE ist für den Einsatz in industriellen Umgebungen konzipiert und verfügt über eine robuste Ummantelung, die Schutz vor Öl und allgemeinen Umwelteinflüssen bietet. Für den direkten Einsatz im Freien unter extremen Witterungsbedingungen (starke UV-Strahlung, extreme Temperaturen, Feuchtigkeitseintritt) sind speziell dafür ausgelegte Kabel erforderlich. Eine wetterfeste Gehäusekonstruktion der Steuerung und der Endgeräte ist in solchen Fällen immer ratsam.
Wie kann ich sicherstellen, dass der Kabelsatz korrekt angeschlossen ist?
Der TMCM-110-CABLE verfügt über eindeutig markierte Stecker und eine spezifische Pinbelegung, die mit den Anschlussports des TMCM-110 Motorcontrollers übereinstimmen. Wir empfehlen, die Anschlussdiagramme in der Dokumentation des TMCM-110 Controllers und des Kabelsatzes sorgfältig zu prüfen. Die verriegelbaren Stecker sorgen für einen sicheren Sitz, sobald die korrekte Ausrichtung gewährleistet ist.
