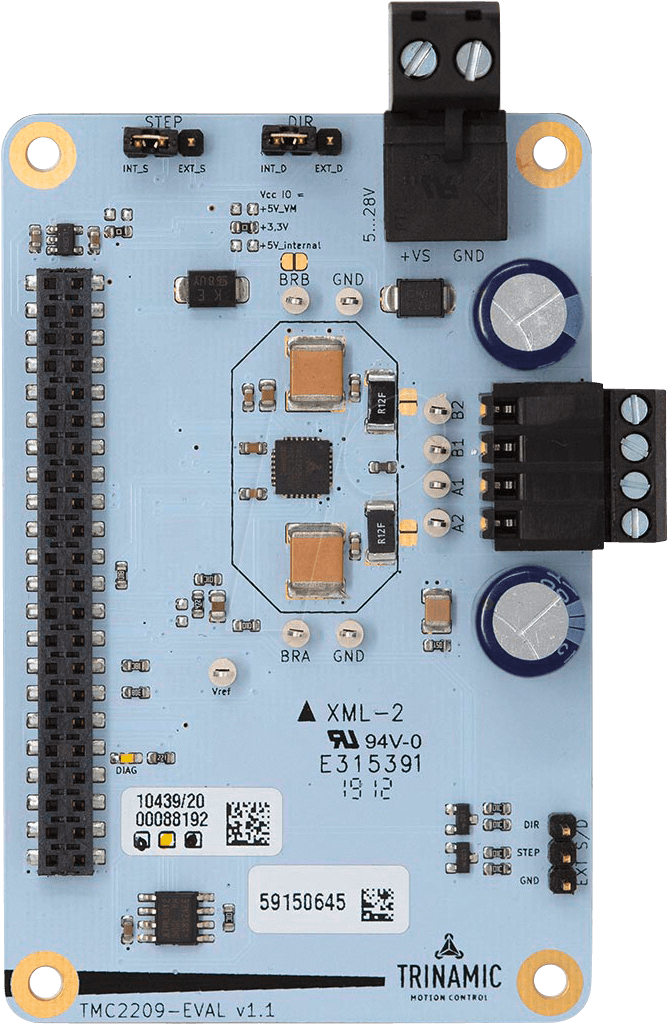

Entfesseln Sie Präzision: Das TMC2209-EVAL Evaluations-Board für Nahtlose Schrittmotorsteuerung
Suchen Sie nach einer unvergleichlichen Kontrolle und Effizienz für Ihre Schrittmotoranwendungen? Das TMC2209-EVAL Evaluations-Board ist die ultimative Lösung für Entwickler und Ingenieure, die eine hochleistungsfähige, geräuscharme und zuverlässige Steuerung ihrer Schrittmotoren benötigen. Dieses Board ermöglicht die tiefe Erprobung und schnelle Integration des fortschrittlichen TMC2209 Schrittmotortreibers, optimiert für anspruchsvolle Anwendungen wie 3D-Drucker, CNC-Maschinen und Automatisierungssysteme, bei denen Präzision und Ruhe an erster Stelle stehen.
Das Herzstück der Präzisionsbewegung: Der TMC2209 Schrittmotortreiber
Der integrierte Trinamic TMC2209 Schrittmotortreiber repräsentiert die nächste Generation der Motortreibertechnologie. Er zeichnet sich durch seine besonders leisen Betriebsmodi aus, insbesondere durch den StealthChop2™ Modus, der Geräusche auf ein Minimum reduziert. Dies macht ihn zur idealen Wahl für Umgebungen, in denen Lärm eine Einschränkung darstellt, wie z.B. in Büros, Wohnbereichen oder Laboren. Darüber hinaus bietet der CoolStep™ Modus eine intelligente Stromregelung, die den Energieverbrauch und die Wärmeentwicklung signifikant reduziert, was zu einer längeren Lebensdauer der Motorkomponenten führt und die Gesamteffizienz des Systems steigert. Die interne Interpolation bis zu 256 Mikroschritte pro Vollschritt ermöglicht eine extrem feine und ruckelfreie Bewegung, die für präzise Positionierung unerlässlich ist.
Überragende Vorteile des TMC2209-EVAL Boards
- Ultra-Leiser Betrieb: Dank des integrierten StealthChop2™ Algorithmus werden Geräusche auf ein kaum wahrnehmbares Niveau reduziert, was den Komfort in lärmempfindlichen Umgebungen erheblich verbessert.
- Energieeffizienz durch intelligente Stromregelung: CoolStep™ passt den Strom dynamisch an die Last an, was den Energieverbrauch senkt und die Wärmeentwicklung minimiert. Dies schont nicht nur die Umwelt, sondern auch Ihre Komponenten.
- Exakte Mikroschritt-Interpolation: Mit bis zu 256 Mikroschritten pro Vollschritt werden Bewegungen extrem sanft und präzise, was für anspruchsvolle Anwendungen wie hochauflösendes 3D-Drucken unerlässlich ist.
- Einfache Integration und schnelle Inbetriebnahme: Das Evaluations-Board wurde entwickelt, um die Implementierung des TMC2209 zu vereinfachen. Standardisierte Schnittstellen und klare Dokumentation ermöglichen eine zügige Einrichtung und Erprobung.
- Robustheit und Zuverlässigkeit: Hochwertige Komponenten und ein durchdachtes Design garantieren einen stabilen und langlebigen Betrieb, selbst unter anspruchsvollen Bedingungen.
- Diagnosefähigkeiten: Integrierte Diagnosefunktionen helfen bei der schnellen Fehleridentifikation und Systemoptimierung.
- Anpassungsfähigkeit: Die Möglichkeit zur Konfiguration über SPI oder UART ermöglicht eine flexible Anpassung an verschiedene Steuerungsstrategien und Mikrocontroller-Systeme.
Technische Spezifikationen und Design-Merkmale
Das TMC2209-EVAL Evaluations-Board ist sorgfältig konzipiert, um die volle Leistungsfähigkeit des TMC2209 Schrittmotortreibers zur Geltung zu bringen. Es bietet eine robuste Plattform für Entwicklungsingenieure und Maker, um die fortschrittlichen Funktionen des Treibers in ihren Projekten zu testen und zu implementieren. Die dedizierte Hardware-Bestückung des Boards stellt sicher, dass alle internen Register und Modi des TMC2209 zugänglich sind. Dies beinhaltet die fein abgestimmte Konfiguration für die verschiedenen Treiber-Modi wie SpreadCycle™, CoolStep™, StealthChop2™ und StallGuard4™. Die Stromversorgungsschnittstellen sind für eine flexible Spannungsversorgung von Motoren im Bereich von typischerweise 4.75 V bis 29 V ausgelegt, was eine breite Palette von Schrittmotortypen unterstützt. Die Anbindung an eine externe Steuereinheit erfolgt üblicherweise über standardisierte digitale Schnittstellen wie UART oder SPI, welche über leicht zugängliche Header-Pins auf dem Board bereitgestellt werden. Dies erlaubt eine nahtlose Integration in bestehende oder neue Entwicklungsumgebungen, von einfachen Mikrocontrollern bis hin zu komplexen Embedded-Systemen. Die integrierten Schutzschaltungen, wie Übertemperatur- und Überstromschutz, bieten zusätzliche Sicherheit und tragen zur Langlebigkeit des Treibers und des angeschlossenen Motors bei. Die PCB-Layoutoptimierung minimiert Signalintegritätsprobleme und sorgt für eine zuverlässige Leistungsübertragung, selbst bei hohen Strömen.
Umfassende Anwendungsgebiete für Präzisionsmotoren
Die Anwendungsvielfalt des TMC2209-EVAL Boards erstreckt sich über zahlreiche technologische Bereiche, in denen exakte und kontrollierte Bewegungsabläufe entscheidend sind. Im Bereich der additiven Fertigung, insbesondere bei 3D-Druckern, ermöglicht die präzise Schrittmotorkontrolle die Erzielung feiner Druckdetails und glatter Oberflächen, während die Geräuschreduktion den Betrieb in Wohn- oder Büroumgebungen angenehmer macht. Für CNC-Fräsmaschinen und Lasergravurgeräte liefert das Board die nötige Genauigkeit für komplexe Werkstückbearbeitungen und sorgt für eine gleichbleibende Schnittqualität. In der Robotik wird das TMC2209-EVAL Board eingesetzt, um Gelenke und Aktuatoren mit höchster Präzision anzusteuern, was für autonome Systeme, Cobots und industrielle Manipulatoren von fundamentaler Bedeutung ist. Automatisierte Fertigungsstraßen profitieren von der gesteigerten Effizienz und Zuverlässigkeit, die durch den Einsatz von intelligenten Motortreibern wie dem TMC2209 erzielt wird. Auch in optischen Systemen, wie automatisierten Fokussiergeräten oder teleskopischen Ausrichtern, wo kleinste Positionsänderungen kritisch sind, leistet dieses Evaluations-Board wertvolle Dienste. Die Kombination aus niedriger Geräuschentwicklung und hoher Präzision macht es zudem für medizinische Geräte, wie z.B. Laborautomaten oder bildgebende Systeme, zur idealen Wahl.
| Merkmal | Beschreibung |
|---|---|
| Treiber-IC | Trinamic TMC2209 |
| Anschlussart | Header-Pins für UART/SPI-Kommunikation und Motorausgänge |
| Betriebsspannungsbereich (Motor) | Typischerweise 4.75 V bis 29 V DC |
| Spitzen-Motorstrom | Bis zu 2.8 A RMS (abhängig von Kühlung und Netzteil) |
| Mikroschritt-Auflösung | Bis zu 256 Mikroschritte pro Vollschritt (interpoliert) |
| Besondere Treiber-Modi | StealthChop2™ (ultra-leise), SpreadCycle™ (effizient), CoolStep™ (dynamische Stromregelung), StallGuard4™ (Lasterkennung ohne Encoder) |
| Schutzfunktionen | Übertemperatur- und Überstromschutz integriert |
| Anwendungsfokus | 3D-Druck, CNC-Maschinen, Robotik, Automatisierung, Optische Systeme, Laborgeräte |
FAQ – Häufig gestellte Fragen zu TMC2209-EVAL – Evaluations-Board für TMC2209 Schrittmotor-Treiber
Was ist der Hauptvorteil des TMC2209-EVAL Boards gegenüber einem einfachen Schrittmotortreiber-Modul?
Das TMC2209-EVAL Board bietet nicht nur Zugang zum TMC2209-Treiber, sondern auch eine optimierte Hardware-Plattform für die tiefgehende Erprobung und Konfiguration aller fortschrittlichen Funktionen des Treibers. Dies beinhaltet die einfache Anbindung von Sensoren für StallGuard4™, die klare Schnittstellen für SPI/UART-Kommunikation und die Möglichkeit, verschiedene Strom- und Spannungseinstellungen präzise zu testen, was über einfache Module hinausgeht.
Ist das TMC2209-EVAL Board für Anfänger geeignet?
Das Board ist ideal für Entwickler, die sich mit der fortschrittlichen Steuerung von Schrittmotoren auseinandersetzen möchten. Während Grundkenntnisse in Elektronik und Mikrocontroller-Programmierung hilfreich sind, bietet das Board durch seine klaren Schnittstellen und die verfügbare Dokumentation eine gute Ausgangsbasis, um sich schnell in die Materie einzuarbeiten und die leistungsstarken Funktionen zu nutzen.
Welche Art von Schrittmotoren kann ich mit dem TMC2209-EVAL Board betreiben?
Das Board ist für eine breite Palette von zweiphasigen bipolaren Schrittmotoren ausgelegt. Der typische Betriebsspannungsbereich von 4.75 V bis 29 V und der einstellbare Motorstrom (bis zu 2.8 A RMS) ermöglichen den Betrieb vieler gängiger Motortypen, die in Anwendungen wie 3D-Druckern oder kleinen CNC-Maschinen zum Einsatz kommen.
Wie wird das TMC2209-EVAL Board mit einem Mikrocontroller verbunden?
Die Verbindung erfolgt üblicherweise über die auf dem Board vorhandenen Header-Pins, die Standard-Schnittstellen wie UART (Universal Asynchronous Receiver/Transmitter) oder SPI (Serial Peripheral Interface) bereitstellen. Diese ermöglichen eine direkte Kommunikation und Konfiguration des TMC2209 durch externe Mikrocontroller wie Arduino, Raspberry Pi, ESP32 oder andere gängige Entwicklungssysteme.
Welche Vorteile bietet der StealthChop2™ Modus genau?
StealthChop2™ ist ein von Trinamic entwickelter Algorithmus, der die Schrittmotorsteuerung so moduliert, dass die Entstehung von Geräuschen minimiert wird. Dies führt zu einem nahezu geräuschlosen Betrieb, was besonders in Umgebungen mit Lärmempfindlichkeit, wie z.B. Wohnräumen oder Büros, von großem Vorteil ist, ohne die Präzision oder Effizienz der Bewegung zu beeinträchtigen.
Kann StallGuard4™ ohne zusätzlichen Encoder verwendet werden?
Ja, StallGuard4™ ist eine integrierte Funktion des TMC2209, die eine Last- und Positionsdetektion ohne die Notwendigkeit eines externen Encoders ermöglicht. Dies ist besonders nützlich, um das Ende einer Bewegung zu erkennen oder um blockierte Achsen zu identifizieren, was die Systemzuverlässigkeit erhöht und die Kosten reduziert.
Wie beeinflusst CoolStep™ die Leistung und Lebensdauer des Motors?
CoolStep™ ist eine intelligente Stromregelung, die den Stromfluss zum Motortreiber dynamisch an die tatsächliche Last anpasst. Dies reduziert den Energieverbrauch und die Wärmeentwicklung, insbesondere bei Anwendungen, die keine konstante maximale Stromstärke erfordern. Eine geringere Wärmeentwicklung führt zu einer längeren Lebensdauer der Motorkomponenten und des Treibers selbst und optimiert die Energieeffizienz des gesamten Systems.
