Präzise Signalverarbeitung mit dem TLC393CD Dual-LinCMOS Analog-Komparator
Der TLC393CD ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und präzise Spannungsdifferenzierung in anspruchsvollen Schaltungsdesigns benötigen. Er löst das Problem der exakten Schwellenwerterkennung und Signalpegelvergleichung, insbesondere dort, wo herkömmliche Komparatoren aufgrund ihrer begrenzten Eingangsimpedanz oder ihres höheren Stromverbrauchs an ihre Grenzen stoßen. Dieser hochintegrierte Dual-Komparator eignet sich perfekt für Anwendungen in der Industrieautomatisierung, Messtechnik und digitalen Signalverarbeitung.
Herausragende Leistung und Energieeffizienz
Der TLC393CD zeichnet sich durch seine herausragenden Leistungsmerkmale aus, die ihn von Standardlösungen abheben. Die Verwendung der LinCMOS-Technologie (Linear CMOS) ermöglicht nicht nur eine hohe Geschwindigkeit bei gleichzeitig niedrigem Stromverbrauch, sondern auch eine exzellente Performance über einen weiten Temperaturbereich. Dies resultiert in robusteren und energieeffizienteren Systemdesigns, was insbesondere bei batteriebetriebenen Geräten oder Anwendungen mit strengen Energiebudgets von entscheidender Bedeutung ist.
Wesentliche Vorteile des TLC393CD
- Hohe Präzision: Bietet exakte Schwellenwertschaltung für zuverlässige Signalverarbeitung.
- Geringer Stromverbrauch: Ideal für energieeffiziente Designs durch LinCMOS-Technologie.
- Breiter Versorgungsspannungsbereich: Flexibel einsetzbar von 2V bis 36V, was eine hohe Kompatibilität mit diversen Stromversorgungen gewährleistet.
- Schnelle Ansprechzeit: Ermöglicht schnelle Reaktionen auf Signalschwankungen für zeitkritische Anwendungen.
- Offener Kollektor-Ausgang: Bietet Flexibilität bei der Ansteuerung verschiedener Lasten und beim Schaltungsdesign.
- Dual-Komparator-Konfiguration: Spart Platz und reduziert die Komplexität durch die Integration zweier Komparatoren in einem Gehäuse.
- Hohe Störfestigkeit: Robust gegenüber externen elektrischen Störungen, was die Zuverlässigkeit im Feld erhöht.
Technische Spezifikationen im Detail
Der TLC393CD ist ein hochperformanter dualer Komparator, der auf der fortschrittlichen LinCMOS-Technologie basiert. Diese Technologie kombiniert die Vorteile von Bipolartransistoren für hohe Geschwindigkeit und CMOS-Transistoren für geringen Stromverbrauch, was zu einer überlegenen Gesamtleistung führt.
Betriebsspannung und Stromverbrauch
Mit einem Versorgungsspannungsbereich von 2V bis 36V ist der TLC393CD außergewöhnlich flexibel. Dies ermöglicht seinen Einsatz in einer Vielzahl von Systemen, von Niederspannungsanwendungen bis hin zu industriellen Standardspannungen. Der typische Stromverbrauch liegt bei nur 0,24 mA pro Komparator bei 5V Versorgung, was ihn zu einer äußerst energieeffizienten Wahl für mobile und stromsparende Anwendungen macht.
Geschwindigkeit und Ansprechverhalten
Die typische Ausbreitungsverzögerung (Propagation Delay) des TLC393CD beträgt lediglich 200 Nanosekunden. Dies ist entscheidend für Anwendungen, die eine schnelle Reaktion auf Eingangssignaländerungen erfordern, wie beispielsweise in Echtzeit-Steuerungssystemen oder schnellen Datenanalysen. Die hohe Geschwindigkeit wird durch die optimierte Schaltungstopologie und die Eigenschaften der LinCMOS-Halbleitertechnologie ermöglicht.
Input- und Output-Charakteristiken
Die Eingangsimpedanz des TLC393CD ist sehr hoch, was bedeutet, dass er die zu vergleichenden Signale nur minimal belastet. Dies ist ein kritischer Vorteil gegenüber vielen anderen Komparator-Typen, die die Signalquelle stärker beeinflussen können. Der Ausgang verfügt über einen offenen Kollektor, der eine einfache Anbindung an verschiedene nachfolgende Schaltungen wie Transistoren oder Logikgatter ermöglicht und durch einen Pull-up-Widerstand eine flexible Pegelanpassung erlaubt.
Anwendungsgebiete des TLC393CD
Der TLC393CD ist prädestiniert für eine breite Palette von Anwendungen, bei denen eine zuverlässige und präzise Schwellenwerterkennung erforderlich ist. Seine Robustheit, Energieeffizienz und Vielseitigkeit machen ihn zu einem Standardbaustein in vielen modernen elektronischen Systemen.
Industrielle Automatisierung und Steuerung
In der industriellen Automatisierung wird der TLC393CD häufig zur Überwachung von Sensoren, zur Erkennung von Grenzwerten und zur Implementierung von Schutzschaltungen eingesetzt. Er kann beispielsweise dazu dienen, den Zustand von Maschinen zu überwachen, indem er überschreitet oder unterschreitet bestimmte kritische Schwellenwerte erkennt.
Messtechnik und Datenerfassung
In Messtechnikgeräten und Datenerfassungssystemen ist die präzise Erkennung von Spannungsniveaus von fundamentaler Bedeutung. Der TLC393CD ermöglicht die genaue Digitalisierung von analogen Signalen durch Vergleich mit Referenzspannungen, was eine zuverlässige Umwandlung in digitale Werte für weitere Verarbeitung gewährleistet.
Stromversorgungsüberwachung und Batteriemanagement
Die Überwachung von Spannungspegeln ist entscheidend für die Funktionsfähigkeit und Langlebigkeit von elektronischen Geräten. Der TLC393CD kann zur Überwachung von Batterieständen oder zur Erkennung von Überspannungs- oder Unterspannungszuständen in Stromversorgungen eingesetzt werden, um Schäden zu vermeiden und die Systemstabilität zu gewährleisten.
Signalformung und Logikfunktionen
Der Komparator kann auch zur Signalformung verwendet werden, indem er langsam ansteigende oder abfallende Signale in Rechteckwellen mit steilen Flanken umwandelt. Darüber hinaus kann er zur Implementierung einfacher Logikfunktionen wie ODER- oder NICHT-Verknüpfungen in analogen Schaltungen genutzt werden.
Produktmerkmale: TLC393CD – Dual-LinCMOS Analog-Komparator, SO-8
| Merkmal | Beschreibung |
|---|---|

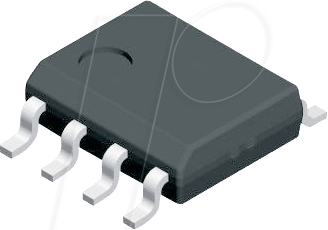

| Gehäusetyp | SO-8 (Small Outline Package) – Kompakt und montagefreundlich für Oberflächenmontage. |
| Technologie | LinCMOS (Linear CMOS) – Kombination aus hoher Geschwindigkeit, geringem Stromverbrauch und exzellenter Linearität. |
| Anzahl der Komparatoren | 2 (Dual) – Effiziente Nutzung von Bauteilplatz durch integrierte Funktionalität. |
| Versorgungsspannungsbereich | 2V bis 36V – Hohe Flexibilität für diverse Systemanforderungen. |
| Typischer Stromverbrauch | Sehr gering (ca. 0,24 mA pro Komparator bei 5V) – Ideal für energieeffiziente Anwendungen. |
| Eingangsimpedanz | Sehr hoch – Minimale Belastung der Signalquelle. |
| Ausgangstyp | Offener Kollektor – Ermöglicht flexible Anbindung und Pegelanpassung. |
| Ansprechzeit (typisch) | 200 ns – Geeignet für schnelle Signalverarbeitung und zeitkritische Schaltungen. |
FAQ – Häufig gestellte Fragen zu TLC393CD – Dual-LinCMOS Analog-Komparator, SO-8
Was ist ein analoger Komparator und wofür wird er benötigt?
Ein analoger Komparator ist eine elektronische Schaltung, die zwei analoge Eingangsspannungen miteinander vergleicht und basierend auf diesem Vergleich ein digitales Ausgangssignal erzeugt. Er dient dazu, zu erkennen, ob eine Spannung einen bestimmten Schwellenwert überschreitet oder unterschreitet, und wird in einer Vielzahl von Anwendungen eingesetzt, von der Signalverarbeitung bis zur Steuerung.
Was bedeutet LinCMOS-Technologie und welche Vorteile bietet sie?
LinCMOS (Linear CMOS) ist eine spezielle Halbleitertechnologie, die die Vorteile von bipolaren Transistoren (hohe Geschwindigkeit, gute Linearität) mit denen von CMOS-Transistoren (sehr geringer Stromverbrauch) kombiniert. Dies führt zu Bausteinen, die sowohl schnell als auch energieeffizient sind, was sie ideal für anspruchsvolle und stromsparende Designs macht.
Kann der TLC393CD mit verschiedenen Spannungspegeln betrieben werden?
Ja, der TLC393CD ist sehr flexibel und kann mit einer breiten Palette von Versorgungsspannungen von 2V bis 36V betrieben werden. Dies macht ihn kompatibel mit vielen verschiedenen Stromversorgungen, die in unterschiedlichen Systemen zum Einsatz kommen.
Wie hoch ist die maximale Schaltgeschwindigkeit des TLC393CD?
Der TLC393CD bietet eine typische Ansprechzeit (Propagation Delay) von 200 Nanosekunden. Dies ermöglicht schnelle Reaktionen auf Änderungen der Eingangssignale, was für zeitkritische Anwendungen wie in der Echtzeit-Steuerung oder bei schnellen Datenanalysen von Vorteil ist.
Was sind die Vorteile eines offenen Kollektor-Ausgangs?
Ein offener Kollektor-Ausgang bietet eine hohe Flexibilität bei der Anbindung an nachfolgende Schaltungen. Er ermöglicht die Verwendung von externen Pull-up-Widerständen, um verschiedene Ausgangsspannungspegel zu erzeugen und die Kompatibilität mit unterschiedlichen Logikfamilien oder anderen Schaltungsteilen zu gewährleisten. Dies vereinfacht das Schaltungsdesign und erhöht die Vielseitigkeit des Bausteins.
In welchen Arten von Projekten ist der TLC393CD besonders gut geeignet?
Der TLC393CD eignet sich hervorragend für Projekte in der industriellen Automatisierung, Messtechnik, Signalverarbeitung, für die Überwachung von Stromversorgungen und Batterien sowie für alle Anwendungen, die eine präzise und energieeffiziente Schwellenwerterkennung erfordern, insbesondere dort, wo Standardlösungen an ihre Grenzen stoßen.
Ist der TLC393CD für den Einsatz in rauen Umgebungen geeignet?
Ja, durch seine robuste LinCMOS-Technologie und die Eigenschaft, einen weiten Temperaturbereich abzudecken (typischerweise -40°C bis +85°C für kommerzielle Varianten, je nach exakter Spezifikation), ist der TLC393CD gut geeignet für den Einsatz in vielen industriellen und umgebungstechnisch anspruchsvollen Anwendungen.
