LM 293 D – Der Präzisions-Komparator für anspruchsvolle Schaltungen
Benötigen Sie eine zuverlässige Lösung zur Signalvergleichung in Ihren Elektronikprojekten? Der LM 293 D – ein hochpräziser 2-fach Komparator im platzsparenden SO-8 Gehäuse – ist die Antwort für Ingenieure und Hobbyisten, die eine exakte Schaltschwelle und schnelle Reaktionszeiten erwarten. Seine bewährte Technologie und die robuste Bauweise machen ihn zur idealen Wahl für Anwendungen, bei denen Standardlösungen an ihre Grenzen stoßen.
Überlegene Leistung und Zuverlässigkeit
Der LM 293 D zeichnet sich durch seine herausragenden technischen Spezifikationen aus, die ihn von herkömmlichen Komparatoren abheben. Er bietet eine bemerkenswert niedrige Eingangsruhestromaufnahme, was ihn besonders geeignet für batteriebetriebene Anwendungen macht. Die hohe Verstärkung und die schnelle Ansprechzeit gewährleisten eine präzise Signalverarbeitung, selbst bei komplexen Schaltungsdesigns. Im Vergleich zu integrierten Schaltkreisen mit geringerer Präzision liefert der LM 293 D konsistentere und stabilere Ergebnisse, was Ausfallzeiten reduziert und die Gesamtleistung Ihrer Systeme optimiert.
Vorteile des LM 293 D im Überblick
- Präzise Schwellenwertdetektion: Ermöglicht die exakte Erkennung von Spannungsschwellen mit hoher Genauigkeit.
- Schnelle Schaltzeiten: Garantiert eine rasche Reaktion auf Eingangsänderungen, essentiell für dynamische Anwendungen.
- Geringer Eingangsruhestrom: Ideal für energieeffiziente und batteriebetriebene Schaltungen.
- Breiter Versorgungsspannungsbereich: Flexibel einsetzbar in einer Vielzahl von Systemen.
- Robustes SO-8 Gehäuse: Bietet eine platzsparende und zuverlässige Integration in PCB-Designs.
- Hohe Eingangsimpedanz: Minimiert die Belastung des Eingangssignals.
- Zwei unabhängige Komparatoren: Effiziente Nutzung von Bauraum durch Integration von zwei Funktionen in einem Chip.
Technische Spezifikationen im Detail
Der LM 293 D ist ein monolithischer Komparator, der darauf ausgelegt ist, Spannungspegel zu vergleichen und ein digitales Ausgangssignal zu erzeugen. Jeder der beiden Komparatoren im Chip verfügt über separate Eingänge, die eine flexible Konfiguration ermöglichen. Die Ausgangsstufen sind offen kollektor-typisch und erfordern externe Pull-up-Widerstände, was eine Anpassung an verschiedene Logikfamilien und Spannungsniveaus erlaubt.
| Merkmal | Spezifikation |
|---|---|
| IC-Typ | Komparator, 2-fach |
| Gehäusetyp | SO-8 |
| Betriebsspannung (Vcc) | 2V bis 36V (single supply) oder ±1V bis ±18V (dual supply) |
| Eingangsruhestrom (pro Komparator) | Typisch < 70 nA |
| Ausgangsstrom (max.) | Typisch < 20 mA (abhängig von Pull-up-Widerstand) |
| Ansprechzeit (Propagation Delay) | Typisch < 300 ns (bei 5mV Übersteuerung) |
| Input Offset Voltage | Typisch < 5 mV |
| Betriebstemperaturbereich | -40°C bis +85°C |
Anwendungsbereiche des LM 293 D
Der LM 293 D ist aufgrund seiner Präzision und Flexibilität in einer Vielzahl von elektronischen Systemen einsetzbar. Seine Fähigkeit, Spannungspegel mit hoher Genauigkeit zu überwachen und zu vergleichen, macht ihn zu einem unverzichtbaren Baustein in Bereichen wie:
- Signalüberwachung und -verarbeitung: Von einfachen Pegeldetektoren bis hin zu komplexen Signalformungs-Schaltungen.
- Schwellenwertschalter: Zur automatischen Steuerung von Geräten basierend auf Spannungsschwellen.
- Oszillatoren und Timer: Als Kernkomponente in der Erzeugung von Taktgebern und Zeitsteuerungen.
- Spannungsüberwachung: Zum Schutz vor Überspannung oder Unterspannung in empfindlichen Systemen.
- Grenzwertdetektoren: Zur Erkennung, ob ein Signal innerhalb eines definierten Bereichs liegt.
- Hysterese-Schaltungen: Zur Vermeidung von unerwünschtem Schwingverhalten durch Einbringung einer Hysterese.
- Frequenzteiler: Zur Reduzierung der Frequenz von Eingangssignalen.
- Analog-Digital-Wandler (ADC): Als Komparator in schrittweisen ADC-Architekturen.
Die niedrige Eingangsruhestromaufnahme prädestiniert den LM 293 D zudem für den Einsatz in mobilen Geräten, tragbaren Messinstrumenten und überall dort, wo eine maximale Energieeffizienz gefordert ist. Die bewährte Technologie garantiert eine langfristige Zuverlässigkeit, auch unter widrigen Umgebungsbedingungen.
Vergleich mit alternativen Lösungen
Während universelle Operationsverstärker (Op-Amps) in bestimmten Konfigurationen als Komparatoren eingesetzt werden können, bietet der LM 293 D entscheidende Vorteile. Komparatoren wie der LM 293 D sind speziell für den schnellen Wechsel zwischen Sättigungszuständen optimiert und verfügen über integrierte Schutzschaltungen, die sie robuster gegenüber transienten Überspannungen machen. Die schnelle Ansprechzeit des LM 293 D ist bei weitem überlegen gegenüber einem Op-Amp, der in Komparator-Konfiguration betrieben wird, da Op-Amps nicht für diesen schnellen Schaltvorgang ausgelegt sind und somit deutlich langsamer reagieren.
Zudem ist die Eingangsimpedanz und der Eingangsruhestrom des LM 293 D gezielt für Komparator-Anwendungen optimiert. Dies minimiert den Einfluss des Komparators auf die Signalquelle und ermöglicht präzisere Messergebnisse, insbesondere bei hochohmigen Schaltungen. Die klare Funktionalität als dedizierter Komparator vereinfacht zudem das Schaltungsdesign und reduziert das Risiko von Fehlkonfigurationen im Vergleich zu multifunktionalen Bausteinen, deren Komparator-Modus möglicherweise nicht alle Vorteile einer spezialisierten Lösung bietet.
Häufig gestellte Fragen zu LM 293 D – Komparator, 2-fach, SO-8
Was bedeutet „2-fach“ bei diesem Komparator?
Die Bezeichnung „2-fach“ bedeutet, dass der integrierte Schaltkreis zwei unabhängige Komparator-Schaltungen enthält. Sie können diese beiden Komparatoren separat und unabhängig voneinander für unterschiedliche Vergleichsaufgaben in Ihrer Schaltung nutzen, was die Funktionalität auf kleinem Raum verdoppelt.
Welche Art von Gehäuse hat der LM 293 D?

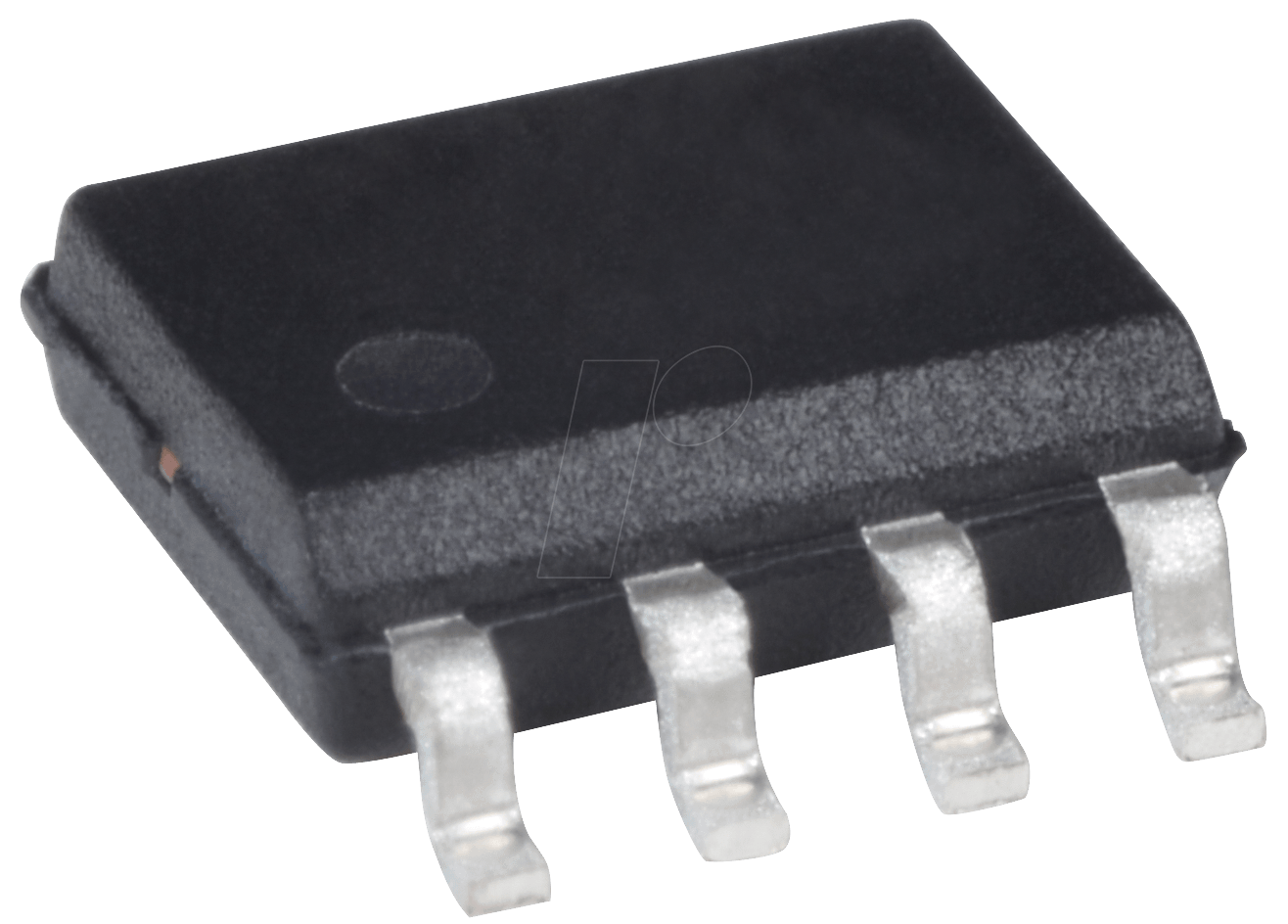

Der LM 293 D wird im SO-8 (Small Outline Package, 8 Pins) Gehäuse geliefert. Dies ist ein oberflächenmontierbares (SMD) Gehäuse, das sich gut für die Integration in moderne Leiterplatten-Designs eignet, da es wenig Platz beansprucht.
Ist der LM 293 D für hohe Frequenzen geeignet?
Der LM 293 D bietet schnelle Schaltzeiten mit typischen Propagation Delays von unter 300 ns. Dies macht ihn für viele Hochfrequenzanwendungen geeignet, bei denen schnelle Signalvergleiche erforderlich sind. Für extrem hohe Frequenzen (im GHz-Bereich) sind spezialisierte Hochfrequenz-Komparatoren notwendig.
Kann der LM 293 D mit unterschiedlichen Spannungspegeln arbeiten?
Ja, der LM 293 D ist sehr flexibel bezüglich der Betriebsspannung. Er kann entweder mit einer einzelnen Versorgungsspannung von 2V bis 36V oder mit symmetrischen Spannungsversorgungen von ±1V bis ±18V betrieben werden. Dies ermöglicht die Anpassung an eine breite Palette von Systemspannungen.
Benötigt der LM 293 D externe Komponenten?
Die Ausgangsstufen des LM 293 D sind offen kollektor-typisch. Das bedeutet, dass für den Betrieb üblicherweise ein externer Pull-up-Widerstand erforderlich ist, der mit der positiven Versorgungsspannung verbunden wird. Dies ermöglicht die Anpassung des Ausgangssignals an verschiedene Logikfamilien.
Warum ist der Eingangsruhestrom so wichtig?
Der Eingangsruhestrom ist der Strom, der von den Eingangsklemmen des Komparators gezogen wird, wenn keine Ausgangsstromänderung stattfindet. Ein niedriger Eingangsruhestrom, wie beim LM 293 D (typisch < 70 nA), ist entscheidend für energieeffiziente Schaltungen, insbesondere in batteriebetriebenen Geräten, da er den Stromverbrauch minimiert und die Batterielaufzeit verlängert.
Wo finde ich detaillierte Anwendungsschaltpläne für den LM 293 D?
Detaillierte Anwendungsschaltpläne und Design-Hinweise für den LM 293 D finden Sie im offiziellen Datenblatt des Herstellers sowie in diversen Elektronik-Design-Ressourcen und Foren. Dort sind spezifische Konfigurationen für Oszillatoren, Hysterese-Schaltungen und andere Anwendungsbeispiele aufgeführt.
