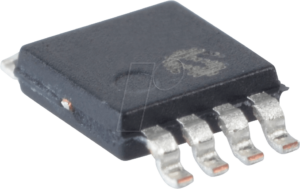

LM 311 D SMD – Präzision in der Signalverarbeitung für anspruchsvolle Anwendungen
Der LM 311 D SMD ist ein hochleistungsfähiger Komparator, der speziell entwickelt wurde, um präzise Vergleiche von Spannungssignalen in einer Vielzahl von elektronischen Schaltungen zu realisieren. Seine Vielseitigkeit und Zuverlässigkeit machen ihn zur idealen Wahl für Entwickler und Ingenieure, die eine genaue und stabile Referenzpunktbestimmung in ihren Projekten benötigen, sei es in der Messtechnik, der Automatisierung oder der industriellen Steuerung.
Überlegene Leistung und Flexibilität
Der LM 311 D SMD unterscheidet sich von Standard-Komparatoren durch seine außergewöhnliche Flexibilität und die Fähigkeit, mit einer breiten Palette von Versorgungsspannungen zu arbeiten. Im Gegensatz zu vielen integrierten Bauteilen, die auf spezifische Spannungsbereiche beschränkt sind, ermöglicht der LM 311 D SMD den Betrieb von 5 Volt bis ±18 Volt, was ihn für diverse Applikationen prädestiniert. Darüber hinaus bietet er eine schnelle Schaltzeit und geringen Stromverbrauch, was ihn zu einer effizienten Lösung für batteriebetriebene oder energieempfindliche Systeme macht. Die Ausgangsstufe ist so konzipiert, dass sie sowohl im Source- als auch im Sink-Betrieb arbeiten kann, was eine einfache Anbindung an verschiedene Lasten und Logikfamilien ermöglicht.
Entwickelt für Präzision und Robustheit
Dieses IC wurde mit dem Fokus auf Signalintegrität und Störfestigkeit entwickelt. Die interne Struktur und das Layout sind optimiert, um unerwünschte Effekte wie Übersprechen oder Gleichtaktstörungen zu minimieren. Dies ist entscheidend in Umgebungen, in denen kleine Spannungsunterschiede zuverlässig detektiert werden müssen. Die SMD-Bauform (SO-8) ermöglicht eine kompakte Integration in moderne Leiterplattendesigns, während die robusten Anschlüsse eine zuverlässige Verbindung gewährleisten.
Anwendungsgebiete des LM 311 D SMD
Die Einsatzmöglichkeiten des LM 311 D SMD sind breit gefächert. Einige Schlüsselbereiche umfassen:
- Präzisions-Spannungsreferenzen: Erzeugung stabiler Referenzspannungen für AD-Wandler oder andere analoge Schaltungen.
- Schwellenwertdetektion: Überwachung von Signalen und Auslösung von Aktionen, sobald vordefinierte Spannungsschwellen erreicht sind.
- Oszillatoren und Timer: Aufbau von präzisen Taktgebern und Zeitgeberschaltungen.
- Wellenform-Generierung: Erzeugung spezifischer Signalformen durch Vergleich mit Referenzsignalen.
- Industrielle Automatisierung: Integration in Steuerungs- und Überwachungssysteme für Produktionsanlagen.
- Messtechnik: Einsatz in Geräten zur genauen Erfassung und Verarbeitung von Messwerten.
- Datenerfassungssysteme: Signalaufbereitung und -vergleich vor der Digitalisierung.
Technische Spezifikationen im Detail
Der LM 311 D SMD bietet eine Reihe von Merkmalen, die seine überlegene Leistungsfähigkeit unterstreichen:
- Breiter Versorgungsspannungsbereich: Ermöglicht Flexibilität in der Schaltungsentwicklung.
- Schnelle Schaltzeiten: Garantiert eine schnelle Reaktion auf Signaländerungen.
- Geringer Stromverbrauch: Ideal für batteriebetriebene und energieeffiziente Anwendungen.
- Unabhängige Ausgänge: Bietet sowohl Source- als auch Sink-Fähigkeiten für vielseitige Anbindung.
- Hohe Eingangsimpedanz: Minimale Belastung der Signalquelle.
- Kompakte Bauform: Ermöglicht platzsparende Designs auf Leiterplatten.
- Robustes Design: Gewährleistet Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| IC-Typ | Spannungskomparator |
| Anzahl der Komparatoren | 1 |
| Gehäuseform | SO-8 (SMD) |
| Betriebsspannungsbereich (VCC) | 5V bis ±18V |
| Ausgangsstufe | Bipolar (Open-Collector oder Latch-Ausgang möglich) |
| Schaltzeit | Typischerweise unter 100ns (abhängig von den externen Komponenten) |
| Eingangsimpedanz | Typischerweise > 1GΩ |
| Betriebstemperaturbereich | 0°C bis +70°C (Standardvariante) |
| Stromaufnahme | Gering, optimiert für Effizienz |
| Hersteller-Teilenummer | LM 311 D |
Warum LM 311 D SMD Ihre erste Wahl ist
Die Entscheidung für den LM 311 D SMD bedeutet eine Investition in Präzision und Zuverlässigkeit, die über die Möglichkeiten herkömmlicher Lösungen hinausgeht. Seine beispiellose Flexibilität bei der Versorgungsspannung, kombiniert mit einer robusten Ausgangsstufe und schnellen Schaltzeiten, macht ihn zu einem unverzichtbaren Bauteil für anspruchsvolle Designs. Während andere Komparatoren möglicherweise auf einen engen Spannungsbereich oder eine einfachere Ausgangscharakteristik beschränkt sind, bietet der LM 311 D SMD die Freiheit, in einer Vielzahl von Systemen eingesetzt zu werden, ohne Kompromisse bei der Leistung eingehen zu müssen. Dies spart Entwicklungszeit und reduziert das Risiko von Fehlfunktionen, was ihn zu einer kosteneffizienten und überlegenen Wahl für professionelle Anwendungen macht.
FAQ – Häufig gestellte Fragen zu LM 311 D SMD – Komparator, 1-fach, SO-8
Kann der LM 311 D SMD mit unterschiedlichen Versorgungsspannungen betrieben werden?
Ja, der LM 311 D SMD ist für seinen breiten Versorgungsspannungsbereich von 5V bis hin zu ±18V bekannt. Diese Flexibilität ermöglicht seinen Einsatz in einer Vielzahl von Schaltungstopologien und mit verschiedenen Spannungsniveaus, was ihn von vielen anderen Komparatoren unterscheidet.
Wie schnell ist der LM 311 D SMD im Vergleich zu anderen Komparatoren?
Der LM 311 D SMD bietet sehr schnelle Schaltzeiten, typischerweise im Bereich von unter 100 Nanosekunden (abhängig von den externen Beschaltungen). Dies ist ausreichend für die meisten Hochgeschwindigkeitsanwendungen, bei denen eine schnelle Reaktion auf Signaländerungen entscheidend ist.
Welche Art von Ausgang hat der LM 311 D SMD?
Der LM 311 D SMD verfügt über eine bipolare Ausgangsstufe, die sowohl als Source- als auch als Sink-Treiber fungieren kann. Dies ermöglicht eine einfache Anbindung an verschiedene Lasten und Logikpegel, wie z.B. TTL oder CMOS, ohne dass zusätzliche Treiberschaltungen erforderlich sind.
Ist der LM 311 D SMD für den Einsatz in industriellen Umgebungen geeignet?
Absolut. Dank seiner robusten Bauweise, der präzisen Signalverarbeitung und der Fähigkeit, mit unterschiedlichen Spannungen zu arbeiten, ist der LM 311 D SMD hervorragend für den Einsatz in industriellen Automatisierungs- und Steuerungssystemen geeignet, wo Zuverlässigkeit und Genauigkeit von größter Bedeutung sind.
Welche Vorteile bietet die SMD-Bauform (SO-8) des LM 311 D?
Die Surface-Mount Device (SMD)-Bauform im SO-8-Gehäuse ermöglicht eine sehr kompakte Integration auf modernen Leiterplatten. Dies ist besonders vorteilhaft in platzbeschränkten Designs und ermöglicht eine effiziente und automatische Bestückung.
Benötigt der LM 311 D externe Komponenten, um zu funktionieren?
Obwohl der LM 311 D selbst die Kernfunktionalität eines Komparators bietet, erfordern viele Anwendungen zusätzliche externe Komponenten. Dazu gehören typischerweise Widerstände zur Anpassung der Ausgangsstufe (z.B. Pull-up-Widerstand für Open-Collector-Ausgang), sowie möglicherweise Beschriftungs-Kondensatoren zur Rauschunterdrückung an den Versorgungspins.
Kann der LM 311 D SMD als Teil einer Spannungsreferenzschaltung verwendet werden?
Ja, der LM 311 D SMD eignet sich hervorragend für den Einsatz in Spannungsreferenzschaltungen. Seine Fähigkeit, präzise Schwellenwerte zu detektieren und mit stabilen Spannungen zu arbeiten, macht ihn zu einem idealen Baustein für die Erzeugung und Überwachung von Referenzspannungen in analogen Systemen.
