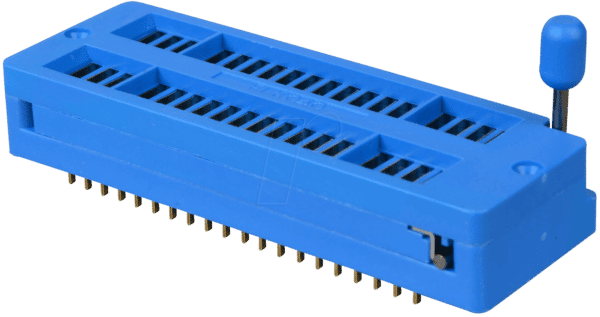

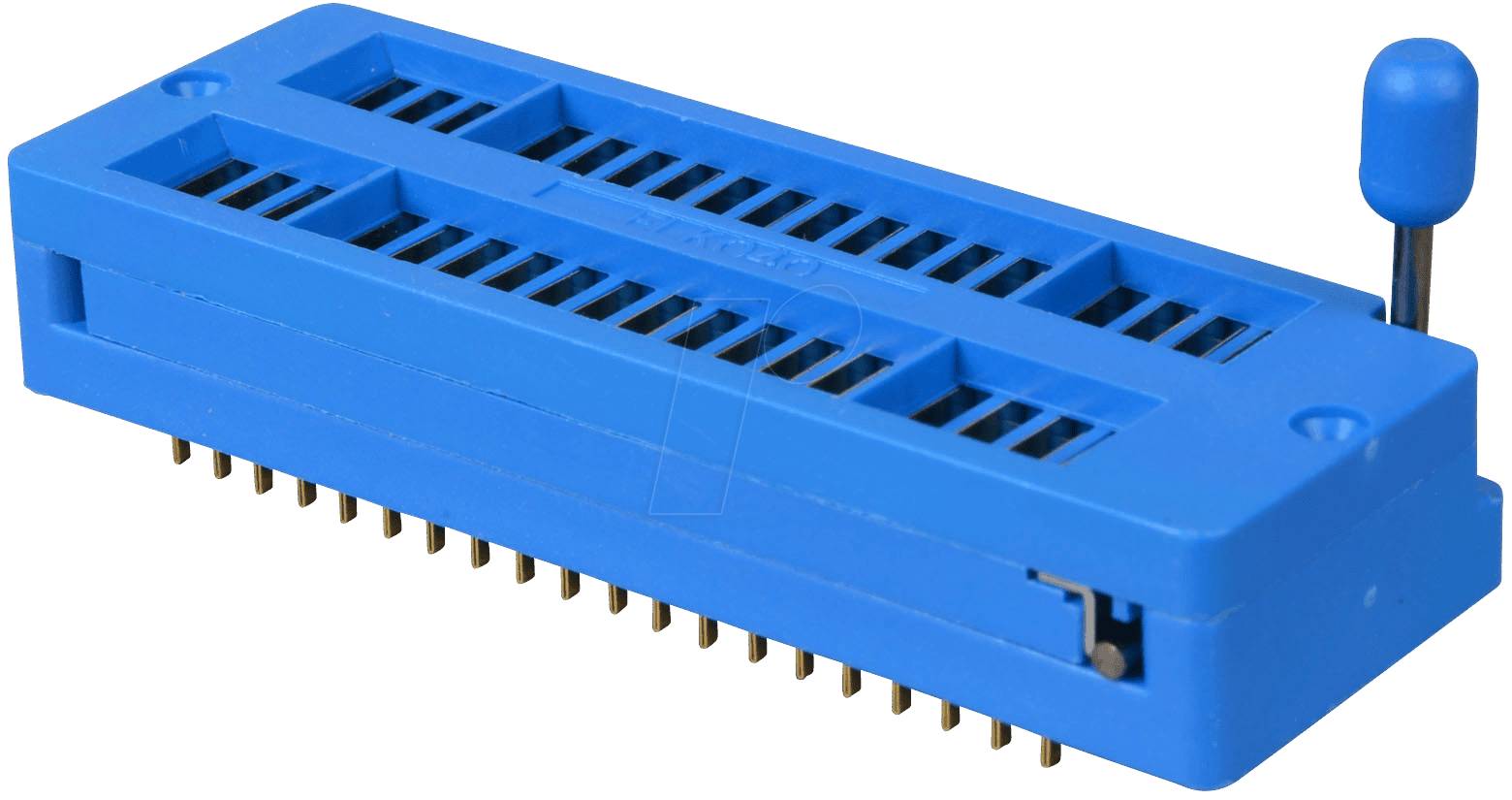

TEX 40 – IC-Sockel, 40-polig, Burn-in-Sockel, Nullkraft: Präzision für anspruchsvolle Elektronikentwicklungen
Für Elektronikentwickler, Labortechniker und professionelle Anwender, die höchste Zuverlässigkeit bei der Prüfung und dem Testen integrierter Schaltungen (ICs) benötigen, ist die Auswahl des richtigen Sockels von entscheidender Bedeutung. Der TEX 40 – IC-Sockel, 40-polig, Burn-in-Sockel, Nullkraft adressiert die Notwendigkeit einer stabilen, sicheren und nicht-destruktiven Verbindung, die auch bei wiederholten Einsätzen und unter anspruchsvollen Testbedingungen Bestand hat. Dieser spezialisierte Sockel minimiert das Risiko von Beschädigungen an empfindlichen ICs und gewährleistet reproduzierbare Messergebnisse, was ihn zur überlegenen Wahl gegenüber Standard-IC-Fassungen macht, die oft nicht für intensive Burn-in-Zyklen oder häufigen Wechsel konzipiert sind.
Maximale Zuverlässigkeit durch Nullkraft-Technologie
Der Kernvorteil des TEX 40 liegt in seiner Nullkraft-Konstruktion. Diese innovative Technologie eliminiert die mechanische Belastung auf die IC-Anschlüsse, die bei herkömmlichen Sockeln durch Federmechanismen entsteht. Anstatt die Pins des ICs physisch zu verformen, bietet der TEX 40 eine sanfte, aber dennoch sichere Kontaktierung. Dies ist insbesondere beim Einsatz teurer oder hitzeempfindlicher Bauteile von unschätzbarem Wert, da es das Risiko von Beschädigungen und vorzeitigen Ausfällen drastisch reduziert.
Sichere und zuverlässige Burn-in-Tests
Burn-in-Tests sind ein kritischer Schritt in der Zuverlässigkeitsprüfung von Elektronikkomponenten. Sie simulieren Langzeitbelastungen, um potenzielle Ausfälle frühzeitig zu erkennen. Der TEX 40 wurde speziell für diese anspruchsvollen Anwendungen entwickelt. Seine robuste Konstruktion und die präzise Kontaktierung gewährleisten eine stabile Verbindung auch bei erhöhten Temperaturen und über längere Testperioden. Dies ermöglicht aussagekräftige und reproduzierbare Ergebnisse, die für die Qualitätssicherung unerlässlich sind.
Konstruktion und Material für Langlebigkeit
Der TEX 40 – IC-Sockel, 40-polig zeichnet sich durch eine hochwertige Verarbeitung aus, die auf Langlebigkeit und Zuverlässigkeit ausgelegt ist. Die Auswahl der Materialien spielt hierbei eine zentrale Rolle. Hochwertige Kunststoffe mit ausgezeichneten dielektrischen Eigenschaften bilden das Gehäuse und die Isolierung, während die Kontakte aus korrosionsbeständigen und leitfähigen Legierungen gefertigt sind. Dies sichert eine optimale elektrische Performance und Widerstandsfähigkeit gegenüber Umwelteinflüssen.
Vorteile auf einen Blick
- Schonende Kontaktierung: Nullkraft-Design verhindert mechanische Belastung der IC-Pins.
- Hohe Zuverlässigkeit bei Burn-in: Stabile Verbindungen auch unter thermischer Belastung und langen Testdauern.
- Reduziertes Risiko von IC-Schäden: Minimiert Beschädigungen an empfindlichen und teuren Bauteilen.
- Wiederholbare Messergebnisse: Gewährleistet präzise und konsistente Testresultate.
- Langlebigkeit: Robuste Konstruktion und hochwertige Materialien für den professionellen Einsatz.
- Einfache Handhabung: Schnelles und sicheres Einsetzen und Entnehmen von ICs.
- Breite Kompatibilität: Geeignet für 40-polige DIP-IC-Gehäuse.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | IC-Sockel / Burn-in-Sockel |
| Anzahl der Pins | 40 |
| Technologie | Nullkraft (Zero Insertion Force – ZIF) |
| Gehäuseform | DIP (Dual In-line Package) kompatibel |
| Kontaktmaterial | Vergoldete Legierung (für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochtemperatur-Polyphenylether (PPE) oder ähnliches Polymer für thermische Stabilität und elektrische Isolation |
| Betriebstemperaturbereich | Typischerweise -55°C bis +150°C (abhängig von spezifischem Material) |
| Isolationswiderstand | > 10 GΩ (bei 500 VDC) |
| Durchschlagsfestigkeit | Mindestens 1000 V RMS zwischen benachbarten Kontakten und zwischen Kontakt und Gehäuse |
| Mechanische Lebensdauer | Bis zu 10.000 Steckzyklen (bei sachgemäßer Handhabung) |
| Schutz vor statischer Entladung (ESD) | Das Gehäusematerial und die Konstruktion bieten einen gewissen Schutz, für empfindlichste Anwendungen ist zusätzliche ESD-Schutzausrüstung jedoch ratsam. |
| Anwendungsszenarien | IC-Testing, Burn-in-Prozesse, Prototypenentwicklung, Produktionstests, Reparatur und Wartung. |
Präzise Anwendungsmöglichkeiten im Elektroniksektor
Der TEX 40 – IC-Sockel, 40-polig, Burn-in-Sockel, Nullkraft findet seinen Einsatz in kritischen Bereichen der Elektronikentwicklung und -fertigung. In Forschungslaboren ermöglicht er Entwicklern, die Leistung neuer integrierter Schaltungen unter extremen Bedingungen zu evaluieren, ohne dabei die Bauteile selbst zu gefährden. Für Qualitätsingenieure ist er ein unverzichtbares Werkzeug zur Durchführung von Burn-in-Tests, um die Langzeitstabilität und Ausfallraten von ICs zu ermitteln. In der Produktion dient er zur schnellen und sicheren Bestückung von Testvorrichtungen und zur Durchführung von End-of-Line-Tests. Die Nullkraft-Technologie vereinfacht zudem den Austausch von ICs während des Debuggings und Prototypings erheblich, was den Entwicklungsprozess beschleunigt.
Unterschiede zu Standard-IC-Sockeln
Im Gegensatz zu einfachen DIP-Sockeln, bei denen die Pins des ICs durch Federelemente im Sockel fixiert werden, was zu einer konstanten mechanischen Spannung führt, arbeitet der TEX 40 mit einem Hebelmechanismus, der die Kontakte öffnet und schließt. Erst wenn der IC vollständig und korrekt positioniert ist, wird der Hebel betätigt und die Kontakte umschließen die IC-Pins sanft, ohne Druck auszuüben. Diese Methode schont die empfindlichen Bonddrähte und die Anschlussflächen des ICs erheblich. Standard-Sockel können bei wiederholtem Einsetzen oder bei Bauteilen mit leicht abweichenden Pin-Geometrien zu Beschädigungen führen oder schlechte Kontakte aufweisen, was beim TEX 40 durch die kontrollierte Kontaktgabe vermieden wird.
Materialwissenschaft hinter der Haltbarkeit
Das Gehäusematerial des TEX 40 ist sorgfältig ausgewählt, um den Anforderungen von Burn-in-Anwendungen gerecht zu werden. Materialien wie hochtemperaturbeständiges Polyphenylether (PPE) oder vergleichbare technische Polymere bieten eine exzellente thermische Stabilität, eine hohe Glasübergangstemperatur und eine ausgezeichnete elektrische Isolation. Diese Eigenschaften sind essenziell, um die strukturelle Integrität und die elektrische Performance des Sockels auch bei erhöhten Temperaturen über Stunden oder Tage hinweg zu gewährleisten. Die Kontakte sind typischerweise aus einer Kupferlegierung gefertigt und goldbeschichtet. Gold bietet eine hervorragende elektrische Leitfähigkeit, Korrosionsbeständigkeit und Beständigkeit gegen Oxidation, was für eine zuverlässige Signalübertragung über die gesamte Lebensdauer des Sockels unerlässlich ist.
FAQ – Häufig gestellte Fragen zu TEX 40 – IC-Sockel, 40-polig, Burn-in-Sockel, Nullkraft
Was bedeutet Nullkraft (Zero Insertion Force – ZIF) bei diesem IC-Sockel?
Nullkraft bedeutet, dass der IC ohne jeglichen mechanischen Kraftaufwand eingesetzt und entnommen werden kann. Ein interner Mechanismus, meist ein kleiner Hebel, öffnet und schließt die Kontakte. Wenn der IC eingesetzt ist und der Hebel geschlossen wird, umfassen die Kontakte die IC-Pins sanft, ohne sie zu verbiegen oder zu beschädigen. Dies unterscheidet sich von Standard-Sockeln, bei denen das Einstecken des ICs eine gewisse Kraft erfordert, um die Kontakte zu überwinden.
Für welche Art von Tests ist der TEX 40 Sockel am besten geeignet?
Der TEX 40 ist ideal für alle Arten von IC-Tests, die eine schonende Handhabung und hohe Zuverlässigkeit erfordern. Dazu gehören insbesondere Burn-in-Tests, bei denen die Bauteile über längere Zeiträume unter erhöhter Temperatur und elektrischer Last getestet werden, sowie umfangreiche Funktionstests und Entwicklungs-Debugging-Phasen, bei denen ICs häufig gewechselt werden müssen.
Wie schützt der Sockel den IC vor Beschädigungen?
Der Sockel schützt den IC primär durch die Nullkraft-Technologie, welche das Verbiegen oder Abbrechen der empfindlichen IC-Pins verhindert. Die präzise gefertigten Kontakte sorgen für einen sicheren und stabilen Kontakt ohne übermäßigen Druck. Zudem sind die Materialien des Sockels so gewählt, dass sie eine gute elektrische Isolation bieten und potenzielle Kurzschlüsse oder Schäden durch elektrostatische Entladung (ESD) minimieren helfen, auch wenn für besonders sensible Anwendungen zusätzliche ESD-Schutzmaßnahmen empfohlen werden.
Ist der TEX 40 Sockel für alle 40-poligen ICs geeignet?
Der TEX 40 ist für 40-polige ICs im DIP-Gehäuse (Dual In-line Package) konzipiert. Solange der zu testende IC diese Spezifikationen erfüllt, sollte der Sockel kompatibel sein. Es ist jedoch immer ratsam, die genauen Abmessungen des IC-Gehäuses mit den Spezifikationen des Sockels abzugleichen, um eine optimale Passform zu gewährleisten.
Wie reinige ich den TEX 40 Sockel, um seine Leistung zu erhalten?
Für die Reinigung des TEX 40 Sockels empfehlen wir die Verwendung von Isopropylalkohol (99%) und fusselfreien Tüchern oder Wattestäbchen. Stellen Sie sicher, dass der Sockel spannungsfrei und abgekühlt ist. Vermeiden Sie abrasive Reinigungsmittel oder scharfe Werkzeuge, um die Kontakte und das Gehäuse nicht zu beschädigen. Lassen Sie den Sockel vollständig trocknen, bevor Sie ihn wieder in Betrieb nehmen.
Was ist die erwartete Lebensdauer des TEX 40 Sockels?
Unter normalen Betriebsbedingungen und bei sachgemäßer Handhabung kann der TEX 40 Sockel eine Lebensdauer von bis zu 10.000 Steckzyklen erreichen. Die Langlebigkeit hängt jedoch stark von der Häufigkeit der Bestückung und Entnahme, den Umgebungsbedingungen (Temperatur, Feuchtigkeit) und der Sorgfalt bei der Handhabung ab.
Sind die Kontakte des Sockels austauschbar?
Bei den meisten professionellen Nullkraft-Sockeln wie dem TEX 40 sind die Kontakte nicht einzeln austauschbar. Die gesamte Sockeleinheit ist auf Langlebigkeit ausgelegt. Sollten einzelne Kontakte beschädigt werden, ist in der Regel ein Austausch des gesamten Sockels die gängige Praxis, um die Integrität und Zuverlässigkeit der Verbindung zu gewährleisten.
