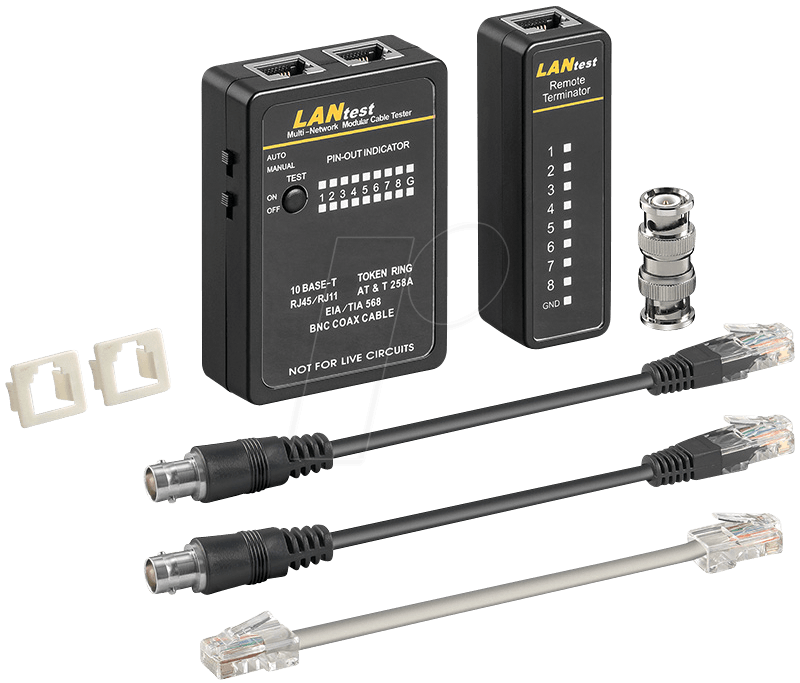

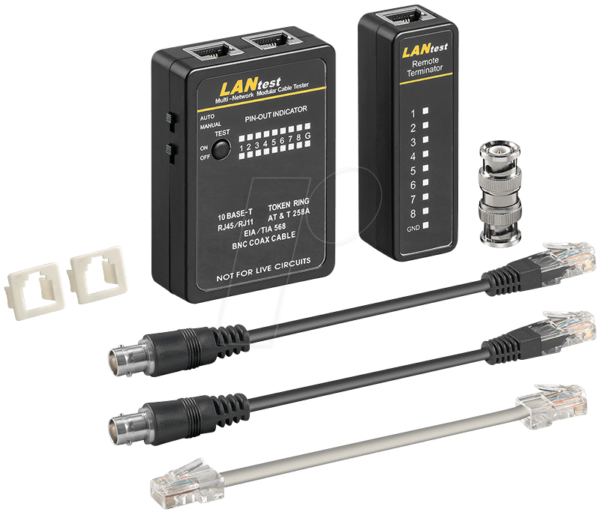

Präzise Fehlerlokalisierung für Netzwerkkabel: Das TESTER LT-20 Leitungsprüfgerät
Identifizieren Sie schnell und zuverlässig Leitungsfehler in Ihren Netzwerkinfrastrukturen. Das TESTER LT-20 ist das unverzichtbare Werkzeug für IT-Techniker, Netzwerkadministratoren und qualitätsbewusste Heimnetzwerker, die sicherstellen wollen, dass ihre RJ45-, STP- und BNC-Kabelverbindungen fehlerfrei funktionieren. Schluss mit langwierigem Suchen nach defekten Adern oder Kurzschlüssen – das LT-20 liefert klare Ergebnisse.
Effiziente Fehleranalyse und überlegene Technologie
Im Vergleich zu einfacheren Kabeltestern, die oft nur die grundlegende Durchgängigkeit prüfen, bietet das TESTER LT-20 eine deutlich tiefere Analyse. Es ermöglicht nicht nur die Erkennung von offenen Leitern, Kurzschlüssen und vertauschten Adern, sondern auch von offenen Enden und fehlerhaften Verbindungen. Die integrierte Signalgenerierung und die intelligente Erkennung von Signalverlusten machen es zu einem fortschrittlichen Werkzeug für die professionelle Fehlersuche, das Ihnen wertvolle Zeit spart und kostspielige Ausfallzeiten minimiert. Die robuste Bauweise und die präzise Messtechnik gewährleisten eine hohe Zuverlässigkeit auch im rauen Umgebungsbetrieb.
Umfassende Kompatibilität und professionelle Anwendungsbereiche
Das TESTER LT-20 ist konzipiert für die universelle Anwendung in modernen Netzwerken. Seine Unterstützung für die weit verbreiteten RJ45-Stecker macht es zum Standardwerkzeug für Ethernet-Kabel, sei es für Cat 5e, Cat 6, Cat 6a oder höhere Kategorien. Darüber hinaus ermöglicht die Kompatibilität mit STP (Shielded Twisted Pair) Kabeln die gründliche Prüfung von abgeschirmten Netzwerkkabeln, die in Umgebungen mit hoher elektromagnetischer Störung unerlässlich sind. Die integrierte Funktionalität für BNC-Anschlüsse erweitert das Einsatzspektrum auf ältere Koaxialnetzwerke, wie sie in professionellen Videoübertragungssystemen oder älteren LAN-Installationen vorkommen. Diese Vielseitigkeit macht das LT-20 zu einer All-in-One-Lösung für eine breite Palette von Netzwerkverbindungen.
Leistungsmerkmale und Vorteile
- Schnelle Fehlererkennung: Identifiziert sofort offene Leiter, Kurzschlüsse, vertauschte Adern und offene Enden.
- Umfassende Protokollunterstützung: Kompatibel mit RJ45 (Ethernet), STP (abgeschirmte Twisted Pair) und BNC (Koaxialkabel).
- Signalintegrität-Prüfung: Erkennt Probleme mit der Signalqualität, die zu Netzwerkinstabilität führen können.
- Robustes Gehäuse: Entwickelt für den professionellen Einsatz, widerstandsfähig gegen Stöße und Umwelteinflüsse.
- Benutzerfreundliche Bedienung: Intuitive Steuerung und klare Anzeige der Messergebnisse.
- Geeignet für alle Netzwerkkabeltypen: Von Standard-Ethernet bis hin zu speziellen abgeschirmten Verbindungen.
- Reduzierung von Ausfallzeiten: Schnelle Fehlerbehebung ermöglicht sofortige Wiederherstellung der Netzwerkverbindungen.
- Vermeidung von Fehlverdrahtungen: Präzise Zuordnung jeder einzelnen Ader zur richtigen Verbindung.
Technische Spezifikationen und Materialbeschaffenheit
Das TESTER LT-20 zeichnet sich durch seine durchdachte Konstruktion aus, die sowohl Langlebigkeit als auch Präzision gewährleistet. Das Gehäuse besteht aus einem schlagfesten ABS-Kunststoff, der für den täglichen Einsatz in technischen Umgebungen konzipiert ist. Die verbauten Anschlussbuchsen sind auf eine hohe Anzahl von Steckzyklen ausgelegt und bieten eine zuverlässige elektrische Verbindung. Die integrierte Elektronik nutzt qualitativ hochwertige Halbleiterkomponenten, um eine genaue Messung von Signalwegen und Potenzialunterschieden zu ermöglichen. Die Stromversorgung erfolgt über zwei handelsübliche AAA-Batterien, was eine flexible und unabhängige Nutzung ermöglicht.
| Merkmal | TESTER LT-20 – Leitungsprüfgerät |
|---|---|
| Anschlusstypen | RJ45 (8P8C), STP (Shielded Twisted Pair), BNC |
| Funktionen | Erkennung von offenen Leitern, Kurzschlüssen, vertauschten Adern, offenen Enden, Durchgangsprüfung, Signalintegritätsprüfung |
| Gehäusematerial | Hochwertiger, schlagfester ABS-Kunststoff |
| Stromversorgung | 2 x AAA-Batterien (im Lieferumfang enthalten) |
| Display | LED-Anzeige für klare Ergebnissignalisierung |
| Betriebstemperatur | 0°C bis 40°C |
| Lagerungstemperatur | -10°C bis 50°C |
| Abmessungen (ca.) | 105 mm x 65 mm x 25 mm |
Anwendungsbeispiele und Einsatzszenarien
Das TESTER LT-20 ist ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungsfällen:
- Netzwerkinstallation: Überprüfung jeder neuen Kabelverlegung, um sicherzustellen, dass alle Verbindungen korrekt hergestellt wurden, bevor aktive Komponenten angeschlossen werden. Dies spart erhebliche Zeit bei der Fehlersuche, da Probleme bereits im Vorfeld erkannt werden.
- Fehlersuche in bestehenden Netzwerken: Schnelle Identifizierung von defekten Kabeln oder fehlerhaften Steckverbindungen, die zu Netzwerkinstabilität, langsamen Geschwindigkeiten oder vollständigen Ausfällen führen.
- Datenzentren und Serverräume: Gewährleistung der Integrität kritischer Verbindungen zwischen Servern, Switches und Routern. Die Prüfung von STP-Kabeln ist hierbei besonders wichtig, um elektromagnetische Störungen zu minimieren.
- Professionelle AV-Installationen: Überprüfung von Koaxialkabeln (BNC) für Videoübertragungssysteme, Kameras oder Broadcast-Anwendungen.
- Büroumgebungen: Sicherstellung einer zuverlässigen Vernetzung für Arbeitsplätze, Drucker und andere netzwerkfähige Geräte.
- Smart Home und Heimnetzwerke: Auch im privaten Bereich ermöglicht das LT-20 die Optimierung und Fehlerbehebung von Heimnetzwerken für eine stabile Internetverbindung und reibungslose Datenübertragung.
- Vor der Installation von PoE-Geräten: Sicherstellen, dass die Netzwerkverkabelung den Anforderungen für Power over Ethernet (PoE) entspricht, da fehlerhafte Kabel die Stromversorgung beeinträchtigen können.
FAQ – Häufig gestellte Fragen zu TESTER LT-20 – Leitungsprüfgerät für RJ45, STP und BNC
Welche Arten von Fehlern kann das TESTER LT-20 erkennen?
Das TESTER LT-20 ist in der Lage, folgende häufige Fehler in Netzwerkkabeln zu identifizieren: offene Leiter (unterbrochene Adern), Kurzschlüsse (zwei oder mehr Adern, die miteinander verbunden sind), vertauschte Adern (z.B. Ader 1 und 2 sind vertauscht) und offene Enden (eine Ader ist an einem Ende verbunden, am anderen nicht). Dies ermöglicht eine umfassende Diagnose.
Ist das TESTER LT-20 auch für abgeschirmte Netzwerkkabel (STP) geeignet?
Ja, das TESTER LT-20 unterstützt ausdrücklich die Prüfung von STP-Kabeln (Shielded Twisted Pair). Die zusätzliche Abschirmung von Netzwerkkabeln ist entscheidend für die Signalintegrität in Umgebungen mit hoher elektromagnetischer Strahlung. Das LT-20 prüft die korrekte Funktion und Verbindung dieser Abschirmung mit.
Kann ich mit dem TESTER LT-20 auch defekte RJ45-Stecker identifizieren?
Das TESTER LT-20 prüft primär die Leitungsführung und die Verbindungen innerhalb des Kabels und der Steckverbindungen. Wenn ein RJ45-Stecker selbst defekt ist oder eine schlechte Verbindung zur Kabelader aufweist, wird dies in der Regel als Fehler in der Leitung erkannt, beispielsweise als offener Leiter oder Kurzschluss. Die Integrität des Steckers selbst wird durch die Kabelprüfung indirekt, aber effektiv abgedeckt.
Wie lange dauert eine typische Messung mit dem TESTER LT-20?
Eine Messung mit dem TESTER LT-20 ist äußerst schnell. Die Erkennung und Anzeige von Fehlern erfolgt in der Regel innerhalb weniger Sekunden nach dem Anschließen des Geräts an beide Enden des zu prüfenden Kabels.
Benötigt das TESTER LT-20 eine Stromversorgung? Wenn ja, wie wird diese realisiert?
Ja, das TESTER LT-20 benötigt eine Stromversorgung. Es wird von zwei handelsüblichen AAA-Batterien betrieben, die üblicherweise im Lieferumfang enthalten sind oder leicht ausgetauscht werden können. Diese Batteriebetrieb ermöglicht eine unabhängige und flexible Nutzung des Geräts.
Ist das TESTER LT-20 für den Einsatz im Feld geeignet?
Absolut. Das robuste Gehäuse aus schlagfestem ABS-Kunststoff und die einfache Bedienung machen das TESTER LT-20 ideal für den Einsatz im Feld. Es ist widerstandsfähig gegenüber den typischen Belastungen, die bei Installationen oder Wartungsarbeiten außerhalb eines Büroumfelds auftreten können.
Was ist der Unterschied zwischen diesem Gerät und einem einfachen Kabeltester?
Im Gegensatz zu einfachen Kabeltestern, die oft nur die grundlegende Durchgängigkeit prüfen, bietet das TESTER LT-20 eine detailliertere Analyse. Es kann spezifische Fehler wie vertauschte Adern, offene Enden und Signalintegritätsprobleme erkennen, was für professionelle Anwendungen, bei denen eine fehlerfreie Netzwerkfunktion unerlässlich ist, von entscheidender Bedeutung ist. Die Unterstützung für STP-Kabel ist ebenfalls ein deutlicher Vorteil.
