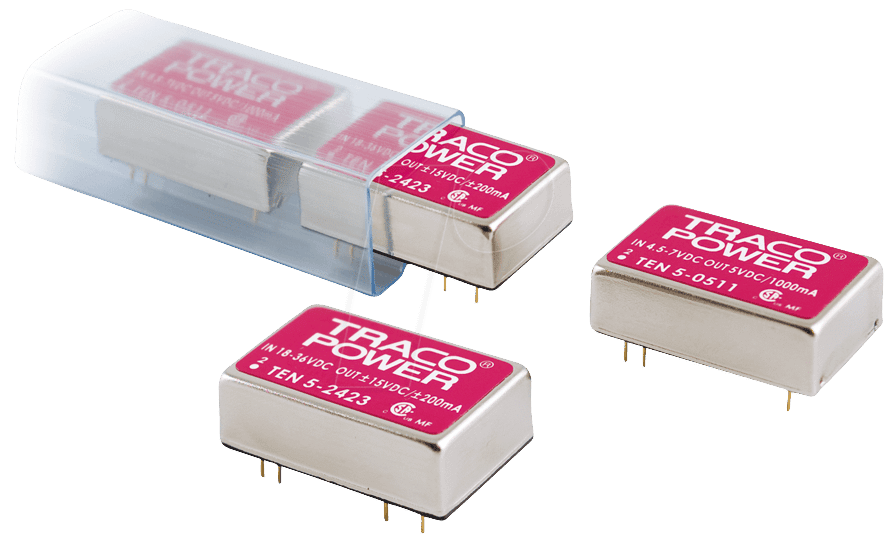

Präzisionsstromversorgung für anspruchsvolle Elektronikanwendungen: Der TEN 5-1223 DC/DC-Wandler
Sie benötigen eine zuverlässige und stabile Spannungswandlung für Ihre elektronischen Geräte oder Systeme? Der TEN 5-1223 DC/DC-Wandler mit einer Leistung von 5 Watt und einer Ausgangsspannung von 15 Volt bei 200 Milliampere ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Heimwerker, die eine präzise und effiziente Energieversorgung benötigen. Dieser Wandler löst das Problem von Spannungsinkonsistenzen und ermöglicht den Betrieb empfindlicher Komponenten, die eine exakte Stromquelle erfordern.
Herausragende Leistung und Zuverlässigkeit für Ihre Projekte
Im Vergleich zu herkömmlichen Spannungsreglern bietet der TEN 5-1223 DC/DC-Wandler eine überlegene Effizienz und eine deutlich geringere Wärmeentwicklung. Dies führt zu einer höheren Systemzuverlässigkeit und längeren Lebensdauer Ihrer Schaltungen. Die interne Schaltung ist robust konzipiert und widerstandsfähig gegen Schwankungen der Eingangsspannung, was ihn zur perfekten Wahl für kritische Anwendungen macht, bei denen jede Millisekunde und jede Volt zählt.
Kernvorteile des TEN 5-1223 DC/DC-Wandlers
- Hohe Effizienz: Maximale Energieausnutzung minimiert Leistungsverluste und reduziert die Abwärme, was den Einsatz in geschlossenen Systemen ermöglicht.
- Präzise Ausgangsspannung: Konstante 15V ± X% (typischerweise 1-2%) für den stabilen Betrieb empfindlicher Mikrocontroller und Sensorik.
- Kompakte Bauform: Das DIL-24 Gehäuse ermöglicht eine einfache Integration in Leiterplattenlayouts, selbst bei beengten Platzverhältnissen.
- Zuverlässiger Betrieb: Robustes Design für den Dauereinsatz unter verschiedenen Umgebungsbedingungen.
- Flexibilität: Geeignet für eine Vielzahl von Eingangsspannungsbereichen, was ihn anpassungsfähig an unterschiedliche Stromversorgungsquellen macht.
- Schutzfunktionen: Integrierte Schutzmechanismen gegen Überlastung und Kurzschluss erhöhen die Sicherheit und Langlebigkeit.
Technische Spezifikationen und Anwendungsgebiete
Der TEN 5-1223 DC/DC-Wandler ist ein nicht-isolierter Abwärtswandler (Buck Converter), der entwickelt wurde, um eine höhere Gleichspannung in eine niedrigere Gleichspannung umzuwandeln. Mit einer nominalen Leistung von 5 Watt und einer maximalen Stromstärke von 200 Milliampere ist er ideal für Anwendungen, die eine präzise und stabile 15V-Versorgung benötigen. Die Wahl des DIL-24 Gehäuses gewährleistet eine einfache Bestückung und Handhabung in standardisierten Produktionsprozessen.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | TEN 5-1223 |
| Produkttyp | DC/DC-Wandler |
| Leistung | 5 W |
| Ausgangsspannung | 15 V |
| Max. Ausgangsstrom | 200 mA |
| Gehäusetyp | DIL-24 |
| Effizienz | Typischerweise > 85% (abhängig von Eingangsspannung und Last) |
| Schutzfunktionen | Überlastschutz, Kurzschlussschutz, Übertemperaturschutz |
| Betriebstemperatur | -40°C bis +85°C |
| Isolationsart | Nicht isoliert |
Anwendungsbeispiele für höchste Präzision
Die Vielseitigkeit des TEN 5-1223 DC/DC-Wandlers eröffnet zahlreiche Anwendungsmöglichkeiten in der modernen Elektronikentwicklung. Seine Fähigkeit, eine stabile und rauscharme 15V-Versorgung zu liefern, macht ihn unverzichtbar für:
- Industrielle Automatisierung: Steuerungssysteme, Sensorik und Aktuatorik, die eine zuverlässige Stromversorgung benötigen.
- Mess- und Prüftechnik: Präzisionsinstrumente und Testaufbauten, bei denen selbst geringste Spannungsschwankungen die Messergebnisse verfälschen könnten.
- Embedded Systems: Stromversorgung von Mikrocontrollern, FPGA-basierten Systemen und Datenverarbeitungseinheiten.
- Audio- und Videotechnik: Spezielle Schaltungen, die eine saubere und stabile Spannung für rauscharmen Betrieb erfordern.
- Telekommunikationsgeräte: Komponenten in Basisstationen und Netzwerk-Equipment.
- Medizintechnik: Kleine, stromsparende Geräte und Sensoren, bei denen Zuverlässigkeit oberste Priorität hat.
- Forschung und Entwicklung: Prototypenbau und experimentelle Schaltungen, bei denen eine flexible und verlässliche Spannungsquelle benötigt wird.
Maximale Systemintegration und Designfreiheit
Die kompakte DIL-24 Bauform des TEN 5-1223 DC/DC-Wandlers erleichtert die Integration in Leiterplattenlayouts. Dies ermöglicht eine optimierte Raumnutzung und trägt zu einer effizienten Bestückung bei. Die Pins sind für standardmäßige Durchsteckmontage (Through-Hole Technology) ausgelegt, was die Handhabung im Entwicklungsprozess und in der Serienfertigung vereinfacht.
Hocheffiziente Energieumwandlung für nachhaltige Lösungen
Der TEN 5-1223 DC/DC-Wandler zeichnet sich durch seine bemerkenswerte Energieeffizienz aus. Durch den Einsatz moderner Leistungshalbleitertechnologie werden Leistungsverluste minimiert. Dies ist nicht nur wirtschaftlich vorteilhaft, da weniger Energie verbraucht wird, sondern auch ökologisch sinnvoll, da die Wärmeabgabe reduziert wird. Eine geringere Wärmeentwicklung führt zu einer längeren Lebensdauer der umliegenden Komponenten und reduziert die Notwendigkeit komplexer Kühlsysteme.
FAQ – Häufig gestellte Fragen zu TEN 5-1223 – DC/DC-Wandler TEN 5, 5 W, 15 V, 200 mA, DIL-24
Was ist die Hauptfunktion eines DC/DC-Wandlers wie des TEN 5-1223?
Die Hauptfunktion eines DC/DC-Wandlers ist die Umwandlung einer Gleichspannung in eine andere Gleichspannung. Der TEN 5-1223 wandelt eine vorhandene Gleichspannung (Eingangsspannung) in eine stabilisierte Gleichspannung von 15 Volt bei einem maximalen Strom von 200 Milliampere um.
Für welche Art von Anwendungen ist der TEN 5-1223 DC/DC-Wandler am besten geeignet?
Der TEN 5-1223 ist ideal für Anwendungen, die eine präzise und stabile 15V-Versorgung benötigen, wie z.B. in der industriellen Automatisierung, Messtechnik, Embedded Systems, Telekommunikation und für spezielle Audio-/Videogeräte, wo Rauscharmut und Zuverlässigkeit entscheidend sind.
Kann der TEN 5-1223 auch für höhere Stromanforderungen verwendet werden?
Nein, der TEN 5-1223 ist für eine maximale Ausgangsstromstärke von 200 Milliampere spezifiziert. Für Anwendungen mit höherem Strombedarf müssen entsprechende Modelle mit höherer Stromkapazität verwendet werden. Eine Überlastung kann zu Schäden am Gerät oder der angeschlossenen Schaltung führen.
Welche Eingangsspannungsbereiche unterstützt der TEN 5-1223?
Der TEN 5-1223 unterstützt einen spezifischen Eingangsspannungsbereich, der in den detaillierten technischen Datenblättern des Herstellers aufgeführt ist. Üblicherweise sind solche Wandler für einen gewissen Spielraum ausgelegt, um an unterschiedliche Stromquellen angepasst werden zu können. Bitte konsultieren Sie das Datenblatt für exakte Werte.
Welche Schutzmechanismen sind im TEN 5-1223 integriert?
Der TEN 5-1223 verfügt in der Regel über integrierte Schutzmechanismen wie Überlastschutz (OCP), Kurzschlussschutz (SCP) und Übertemperaturschutz (OTP). Diese Funktionen dienen dem Schutz des Wandlers selbst sowie der angeschlossenen Verbraucher.
Ist der TEN 5-1223 ein isolierter oder nicht-isolierter DC/DC-Wandler?
Der TEN 5-1223 ist ein nicht-isolierter DC/DC-Wandler. Dies bedeutet, dass es keine galvanische Trennung zwischen der Ein- und Ausgangsseite gibt. Für Anwendungen, die eine solche Trennung erfordern, sind isolierte Wandlermodelle notwendig.
Wie beeinflusst die Effizienz des Wandlers die Gesamtsystemleistung?
Eine hohe Effizienz bedeutet, dass ein größerer Anteil der Eingangsenergie in nutzbare Ausgangsenergie umgewandelt wird, während weniger Energie als Wärme verloren geht. Dies reduziert die Notwendigkeit für Kühlung, verlängert die Lebensdauer der Komponenten und spart Stromkosten, was besonders bei langlebigen oder energiebewussten Systemen von Bedeutung ist.
