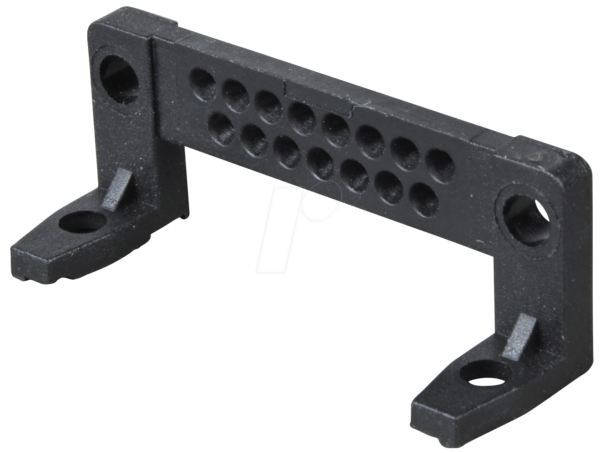

Optimale Konnektivität und stabile Montage: SV WZ 15 – D-SUB-Befestigung, 15-polig, Winkel mit Zentr.
Sie suchen nach einer robusten und zuverlässigen Lösung für Ihre seriellen Schnittstellen? Die SV WZ 15 – D-SUB-Befestigung, 15-polig, Winkel mit Zentr. wurde entwickelt, um eine sichere und winkelgerechte Verbindung Ihrer 15-poligen D-SUB-Geräte zu gewährleisten, insbesondere dort, wo Platzbeschränkungen oder eine definierte Ausrichtung der Kabel unerlässlich sind. Dieses Präzisionsbauteil ist die ideale Wahl für Systemintegratoren, Netzwerktechniker und fortgeschrittene Heimanwender, die Wert auf Langlebigkeit und professionelle Signalintegrität legen.
Maximale Signalintegrität und mechanische Stabilität
Die SV WZ 15 zeichnet sich durch eine Konstruktion aus, die auf maximale Signalintegrität und herausragende mechanische Belastbarkeit ausgelegt ist. Im Gegensatz zu minderwertigen Alternativen, die anfällig für Wackelkontakte oder Kabelbrüche sind, bietet diese Winkel-D-SUB-Befestigung eine verwindungssteife Ausführung, die auch unter anspruchsvollen Umgebungsbedingungen eine stabile und zuverlässige Verbindung sicherstellt. Die 15-polige Belegung ermöglicht die Übertragung einer breiten Palette von seriellen Daten und Steuersignalen, während die Winkelkonstruktion die Kabelführung optimiert und unnötige Belastungen auf die Anschlüsse vermeidet. Die Zentrierung des Steckers sorgt für eine exakte Positionierung und erleichtert das Einstecken und Herausziehen, selbst bei engem Raumangebot.
Konstruktive Vorteile der SV WZ 15
- Winkelkonstruktion: Ermöglicht eine platzsparende und ordentliche Kabelführung, ideal für beengte Einbausituationen und zur Vermeidung von Kabelknicken.
- 15-polige Belegung: Standard für viele serielle Schnittstellen, ermöglicht flexible Konnektivität für diverse Anwendungen wie SPS-Steuerungen, Messtechnik und ältere Peripheriegeräte.
- Robuste Gehäusematerialien: Gefertigt aus hochwertigen Kunststoffen, die eine exzellente mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit bieten.
- Zuverlässige Kontaktierung: Präzise gefertigte Kontakte gewährleisten eine niederohmige und stabile Signalübertragung über die gesamte Lebensdauer des Steckverbinders.
- Zentrierende Funktion: Erleichtert die Handhabung und verhindert eine falsche Ausrichtung des Steckers, was Beschädigungen an Kontakten und Gehäuse vorbeugt.
- Einfache Montage: Konzipiert für eine unkomplizierte Befestigung an Gehäusen oder Platinen, was die Integrationszeit in Systemen erheblich reduziert.
Technische Spezifikationen und Materialqualität
Die SV WZ 15 – D-SUB-Befestigung, 15-polig, Winkel mit Zentr. wurde unter Berücksichtigung höchster Qualitätsstandards entwickelt. Das Gehäuse besteht aus einem widerstandsfähigen thermoplastischen Material, das eine hohe Temperaturbeständigkeit und chemische Inertheit aufweist. Die 15 Pins sind aus einer Kupferlegierung gefertigt und für optimale Leitfähigkeit und Korrosionsbeständigkeit oft vergoldet oder mit einer robusten Zinn-Blei-Legierung beschichtet. Diese Materialauswahl garantiert eine langfristige Performance und Zuverlässigkeit, selbst in industriellen Umgebungen.
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Steckertyp | D-SUB, 15-polig |
| Montageart | Winkel mit Zentr. Befestigung |
| Gehäusematerial | Hochwertiger Thermoplast (z.B. PBT, ABS) |
| Kontaktmaterial | Kupferlegierung (vergoldet/verzinnt) |
| Betriebstemperatur | -40°C bis +85°C (typisch für Industriekonnektoren) |
| Nennstrom pro Kontakt | Bis zu 3A (variiert je nach genauer Ausführung) |
| Nennspannung | Bis zu 300V AC/DC (typisch) |
| Isolationswiderstand | > 1000 MΩ bei 500V DC |
| Schutzart (bei korrekter Abdichtung) | IP20 (Basis), erweiterbar durch Gehäusedichtungen |
Anwendungsbereiche: Wo Präzision zählt
Die SV WZ 15 – D-SUB-Befestigung, 15-polig, Winkel mit Zentr. findet ihren Einsatz in einer Vielzahl von technischen und industriellen Szenarien. Ihre primären Anwendungsfelder umfassen die Verbindung von Computern mit Peripheriegeräten über serielle Schnittstellen, wie sie bei älteren Druckern, Modems oder Joysticks üblich waren. In der Automatisierungstechnik wird sie häufig zur Anbindung von Steuerungen, Sensoren und Aktoren an eine zentrale Steuereinheit verwendet. Ingenieure und Techniker schätzen die Winkelbauweise, wenn sie Geräte in engen Schaltschränken oder auf begrenztem Raum montieren müssen. Ebenso bewährt sie sich in der Messtechnik, wo stabile und störungsfreie Signalübertragung von entscheidender Bedeutung ist. Die zentrierende Funktion unterstützt die einfache Handhabung bei wiederholten Verbindungs- und Trennvorgängen.
Erweiterte Funktionalität und Zuverlässigkeit
Die Wahl einer qualitativ hochwertigen D-SUB-Befestigung wie der SV WZ 15 beeinflusst maßgeblich die Gesamtperformance und Lebensdauer eines elektronischen Systems. Eine fehlerhafte Verbindung kann zu Datenverlust, Systemausfällen oder sogar zur Beschädigung angeschlossener Geräte führen. Diese Winkel-D-SUB-Lösung minimiert diese Risiken durch ihre sorgfältige Konstruktion und die Verwendung erstklassiger Materialien. Die Zentrierung ist dabei nicht nur ein Komfortmerkmal, sondern trägt auch zur Langlebigkeit bei, indem sie sicherstellt, dass die mechanische Belastung beim Einstecken und Nutzen gleichmäßig verteilt wird.
FAQ – Häufig gestellte Fragen zu SV WZ 15 – D-SUB-Befestigung, 15-polig, Winkel mit Zentr.
Was bedeutet die Angabe „Zentr.“ bei der D-SUB-Befestigung?
Die Angabe „Zentr.“ steht für Zentrierung. Dies bedeutet, dass der Stecker so konstruiert ist, dass er beim Einstecken eine leichte Führung erhält und sich exakt positioniert. Dies erleichtert das Ein- und Ausstecken erheblich und verhindert ein Verkanten oder Beschädigen der Pins.
Ist die SV WZ 15 auch für Hochfrequenzsignale geeignet?
D-SUB-Steckverbinder sind primär für serielle Datenübertragungen und Steuersignale konzipiert. Für sehr hohe Frequenzen oder anspruchsvolle Signalintegritätsanforderungen, wie sie bei modernen USB- oder HDMI-Schnittstellen üblich sind, sind D-SUB-Stecker in der Regel nicht die optimale Wahl. Die SV WZ 15 eignet sich hervorragend für die typischen Anwendungsbereiche serieller Schnittstellen.
Welche Arten von Kabeln können mit diesem Steckverbinder verwendet werden?
Dieser Steckverbinder ist für die Montage an geeigneten D-SUB-Kabeln mit 15 Kontakten ausgelegt. Es wird empfohlen, Kabel mit passender Abschirmung und einem Außendurchmesser zu verwenden, der mit der Kabeltülle des Steckverbinders kompatibel ist, um eine sichere und dauerhafte Verbindung zu gewährleisten.
Wie wird die SV WZ 15 an einem Gehäuse befestigt?
Die Befestigung erfolgt üblicherweise über zwei Schrauben an den Gewindebuchsen, die sich an den Seiten des D-SUB-Steckers befinden. Diese werden durch die entsprechenden Löcher im Gehäuse geführt und in einer Montageplatte oder einer Gewindebohrung im Gehäuse verschraubt. Die Zentrierfunktion unterstützt dabei die korrekte Ausrichtung.
Welche Umgebungsbedingungen verträgt die SV WZ 15?
Die SV WZ 15 ist für den Einsatz in einem breiten Temperaturbereich von typischerweise -40°C bis +85°C ausgelegt. Die robusten Gehäusematerialien bieten zudem Schutz gegen Staub und begrenzte Feuchtigkeit. Für den Einsatz unter extremen Bedingungen oder bei direktem Wasserkontakt sind spezielle Gehäusedichtungen oder andere Steckverbindertypen zu erwäglicher.
Warum ist die Winkelbauweise vorteilhaft?
Die Winkelbauweise ist besonders vorteilhaft, wenn der Platz hinter dem anzuschließenden Gerät oder im Schaltschrank begrenzt ist. Sie ermöglicht eine kompakte Kabelführung, verhindert Knicke im Kabel, die zu Beschädigungen führen könnten, und sorgt für eine aufgeräumte Installation, was die Wartung und Fehlerbehebung erleichtert.
