Entfesseln Sie Ihr nächstes Embedded-Projekt mit dem STM32F746G-DISCO Discovery Kit

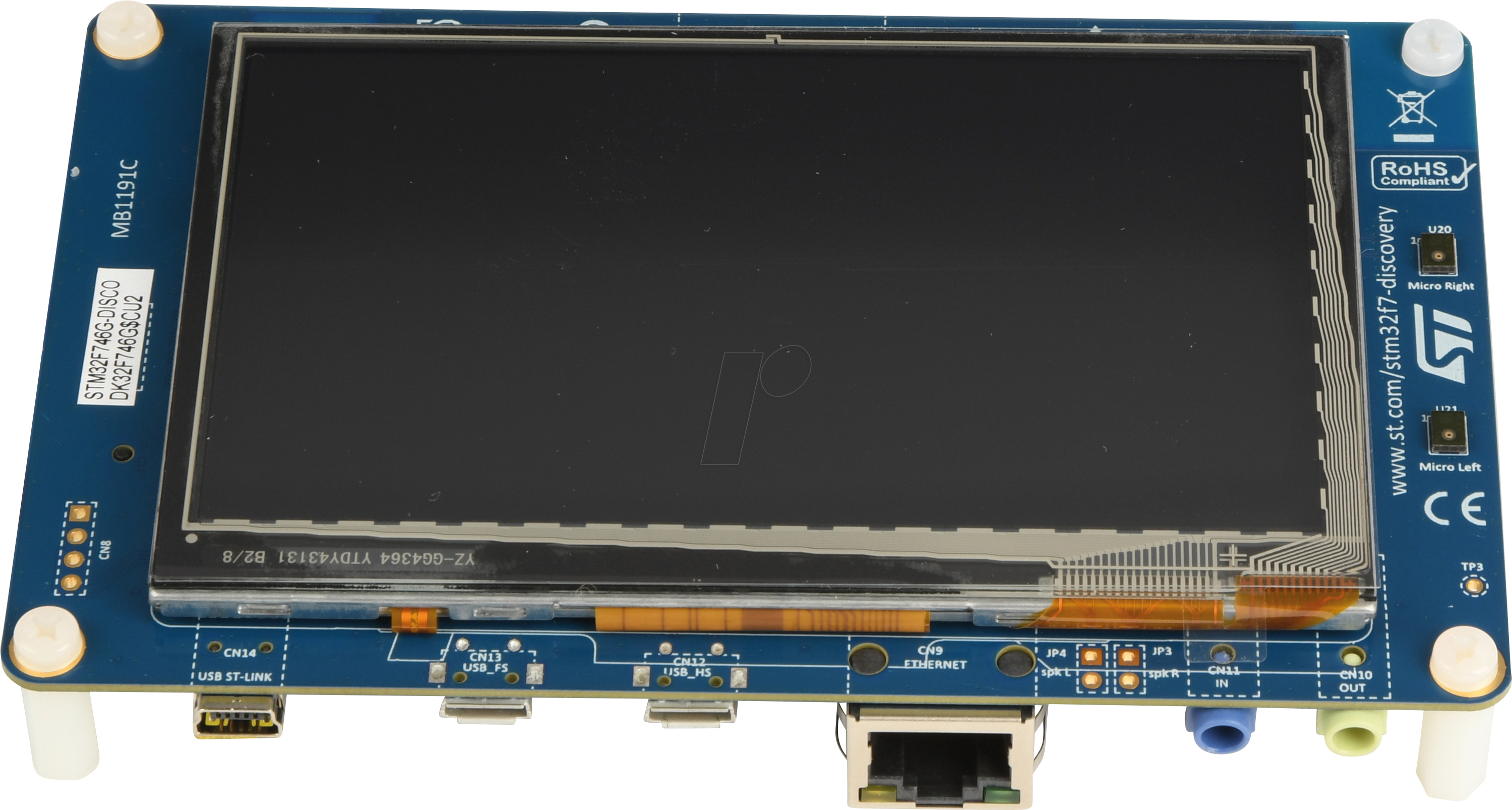

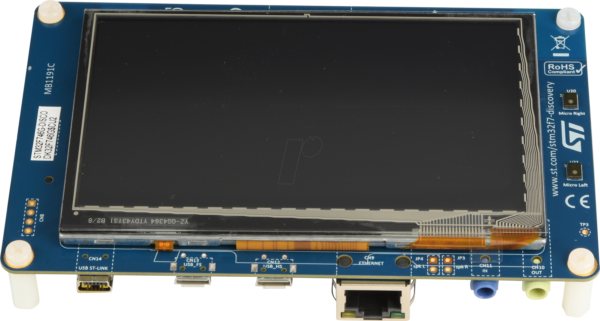

Das STM32F746G-DISCO Discovery Kit mit dem leistungsstarken STM32F746NG Mikrocontroller und einem integrierten 4,3-Zoll-Touchscreen-Display ist die ideale Plattform für Entwickler, Ingenieure und Maker, die anspruchsvolle Embedded-Anwendungen mit grafischen Benutzeroberflächen und hoher Rechenleistung realisieren möchten. Dieses Kit löst das Problem der Notwendigkeit einer leistungsfähigen Entwicklungsumgebung, die sowohl die Hardware als auch die notwendige Software-Unterstützung für komplexe Projekte bietet, und ist damit die überlegene Wahl gegenüber Standard-Entwicklungsboards oder dem eigenständigen Kauf einzelner Komponenten.
Überlegene Leistung und fortschrittliche Funktionen
Das Herzstück des STM32F746G-DISCO ist der STM32F746NG Mikrocontroller, ein Mitglied der STM32F7 Serie von STMicroelectronics. Diese Serie zeichnet sich durch einen ARM Cortex-M7 Kern aus, der mit bis zu 462 MHz getaktet werden kann. Diese hohe Taktfrequenz ermöglicht die Verarbeitung komplexer Algorithmen, die Ausführung anspruchsvoller Grafikoperationen und die Bewältigung von Multi-Tasking-Szenarien mit bemerkenswerter Geschwindigkeit und Effizienz. Im Vergleich zu Mikrocontrollern mit geringerer Taktfrequenz oder älteren Architekturen bietet der STM32F746NG eine signifikant höhere Performance pro Watt, was ihn ideal für energieeffiziente, aber rechenintensive Anwendungen macht.
Umfassendes grafisches Benutzererlebnis
Ein herausragendes Merkmal dieses Discovery Kits ist das integrierte 4,3-Zoll-Farb-TFT-LCD mit kapazitiver Touch-Funktion. Mit einer Auflösung von 480×272 Pixeln und einer brillanten Farbdarstellung ermöglicht es die Entwicklung intuitiver und ansprechender grafischer Benutzeroberflächen (GUIs). Die kapazitive Touch-Technologie bietet eine präzise und reaktionsschnelle Interaktion, die für moderne HMI-Anwendungen unerlässlich ist. Dies übertrifft die Möglichkeiten von einfachen Segmentanzeigen oder resistiven Touchscreens bei weitem und ermöglicht die Implementierung von Gestensteuerung, Multi-Touch-Funktionalität und komplexen grafischen Elementen, die für ein professionelles Produktgefühl sorgen.
Reichhaltige Peripherie und Konnektivität
Das STM32F746G-DISCO bietet eine breite Palette an integrierten Peripheriegeräten, die für die Entwicklung vielfältiger Anwendungen unerlässlich sind. Dazu gehören:
- Umfangreiche Speicheroptionen: Mit integriertem SDRAM, Flash-Speicher und der Möglichkeit zur Erweiterung über externe Schnittstellen wie Quad-SPI ist ausreichend Platz für Code, Daten und grafikintensive Assets vorhanden.
- Flexible Konnektivität: Das Kit verfügt über eine Vielzahl von Kommunikationsschnittstellen, darunter USB OTG, Ethernet, CAN, SPI, I2C und UART, die eine einfache Integration in bestehende Systeme und die Kommunikation mit externen Sensoren, Aktoren und Netzwerken ermöglichen.
- Fortschrittliche Audio- und Video-Fähigkeiten: Integrierte Audio-Codecs und Schnittstellen für Kameras (DCMI) eröffnen Möglichkeiten für Multimedia-Anwendungen, Sprachverarbeitung und bildbasierte Steuerungen.
- Grafikbeschleunigung: Der STM32F746NG Mikrocontroller verfügt über einen Chrom-ART Accelerator™, der die Grafikperformance weiter verbessert und flüssigere Animationen und komplexere visuelle Effekte ermöglicht, ohne die CPU zu überlasten.
Vorteile für Entwickler und Anwender
Die Wahl des STM32F746G-DISCO Discovery Kits bietet eine Reihe von entscheidenden Vorteilen:
- Schnelle Prototypenentwicklung: Die integrierte Hardware und die umfangreichen Software-Bibliotheken und Beispiele von STMicroelectronics beschleunigen den Entwicklungsprozess erheblich. Entwickler können sich auf die Anwendungslogik konzentrieren, anstatt Zeit mit der Konfiguration von grundlegender Hardware zu verbringen.
- Kosteneffizienz: Als integriertes Discovery Kit bietet es eine kostengünstige Möglichkeit, die Leistungsfähigkeit der STM32F7-Serie zu erkunden und komplexe Projekte zu realisieren, ohne separate Boards und Komponenten kaufen zu müssen.
- Skalierbarkeit: Die STM32F7-Serie bietet eine breite Palette an Mikrocontrollern mit unterschiedlichen Speicherkapazitäten und Peripherieoptionen. Projekte, die auf dem STM32F746G-DISCO entwickelt werden, lassen sich leicht auf höherwertige STM32F7-Mikrocontroller für anspruchsvollere Serienprodukte migrieren.
- Erweiterte Lernmöglichkeiten: Dieses Kit dient als hervorragendes Werkzeug für das Erlernen fortgeschrittener Embedded-System-Entwicklung, Echtzeitbetriebssysteme, GUI-Design und die Interaktion mit komplexen Peripheriegeräten.
- Leistungsstarke Grafikverarbeitung: Die Kombination aus dem Hochleistungs-Cortex-M7 Kern und dem Chrom-ART Accelerator™ ermöglicht die Entwicklung von visuellen Schnittstellen, die mit dedizierten Grafikprozessoren konkurrieren können, jedoch mit der Effizienz und den Kosten eines Mikrocontrollers.
Produkteigenschaften im Detail
| Kategorie | Eigenschaften |
|---|---|
| Mikrocontroller | STM32F746NG: ARM Cortex-M7 Kern, bis zu 462 MHz Taktfrequenz, 1 MB Flash, 320 KB RAM |
| Display | 4,3-Zoll-Farb-TFT-LCD mit kapazitivem Touchscreen (480 x 272 Pixel) |
| Grafikbeschleunigung | Chrom-ART Accelerator™ für optimierte Grafikdarstellung |
| Speichererweiterung | Unterstützung für externe Quad-SPI Flash-Speicher |
| Konnektivität | USB OTG FS/HS, Ethernet 10/100 Mbit/s, CAN, SPI, I2C, UART, SAI, DFSDM, Camera Interface (DCMI) |
| Audio | Audio-Codec (WM8994) mit integriertem Verstärker und Lautsprecheranschlüssen |
| Sensoren | Integriertes L3GD20H Gyroskop, LSM303C Beschleunigungsmesser/Magnetometer |
| Stromversorgung | USB-Stromversorgung oder externes Netzteil |
| Entwicklungsfreundlichkeit | Integriertes ST-LINK/V2 Debugger/Programmierer, Zugang zu umfangreichen Bibliotheken und Beispielen (HAL, LL, TouchGFX) |
Erweiterte Einsatzmöglichkeiten und Anwendungsgebiete
Das STM32F746G-DISCO Discovery Kit ist für eine Vielzahl von anspruchsvollen Embedded-Anwendungen konzipiert:
- Industrielle Automatisierung und HMI: Entwicklung von Bedienpanels für Maschinen, Überwachungssysteme und Steuerungsanwendungen, die eine intuitive grafische Benutzeroberfläche und robuste Konnektivität erfordern.
- Medizintechnik: Erstellung von Benutzeroberflächen für Diagnosegeräte, Patientenüberwachungssysteme und tragbare medizinische Geräte, bei denen Zuverlässigkeit und präzise Visualisierung entscheidend sind.
- Consumer Electronics: Design von Steuerungsmodulen für Haushaltsgeräte, Smart-Home-Systeme oder Multimedia-Geräte, die eine ansprechende Haptik und fortschrittliche Interaktionselemente benötigen.
- Internet of Things (IoT) Gateways: Implementierung von leistungsstarken IoT-Gateways, die große Datenmengen verarbeiten, komplexe Protokolle unterstützen und über ein Display lokal konfiguriert werden können.
- Prototyping für komplexe Steuerungsaufgaben: Entwicklung und Test von Echtzeit-Steuerungssystemen für Robotik, Drohnen oder fortschrittliche Antriebssysteme, bei denen hohe Rechenleistung und schnelle Reaktionszeiten gefragt sind.
- Forschung und Lehre: Ein ideales Werkzeug für Universitäten und Forschungseinrichtungen, um Studenten die fortgeschrittene Embedded-Entwicklung und die Konzepte hinter leistungsstarken Mikrocontrollern und GUIs näherzubringen.
Technische Spezifikationen im Überblick
Der STM32F746NG Mikrocontroller gehört zur STM32F7 Serie, die für ihre hohe Leistung und Effizienz bekannt ist. Der ARM Cortex-M7 Kern ist für rechenintensive Aufgaben optimiert und bietet eine hohe Fließkommaleistung sowie eine effiziente Verarbeitung von Integer-Operationen. Mit 1 MB Flash-Speicher und 320 KB SRAM bietet er ausreichend Ressourcen für komplexe Anwendungen und die Speicherung von Daten. Die Frequenz von bis zu 462 MHz ermöglicht die Ausführung von anspruchsvollen Algorithmen und die schnelle Verarbeitung von Sensordaten. Die integrierten Peripheriegeräte wie Ethernet, USB und diverse serielle Schnittstellen ermöglichen eine nahtlose Integration in verschiedene Systeme und Netzwerke. Der Chrom-ART Accelerator™ ist ein dedizierter Hardware-Beschleuniger, der die Erstellung von grafischen Oberflächen erheblich erleichtert und die CPU entlastet. Er ermöglicht das Beschleunigen von grafischen Operationen wie das Kopieren von Pixelblöcken (Bit Blit), das Füllen von Flächen und die Alphablending-Operationen, was zu flüssigeren Animationen und reaktionsschnelleren Benutzeroberflächen führt.
Häufig gestellte Fragen zu STM32F746G-DISCO – Discovery Kit mit STM32F746NG, 4,3″ Display
Was ist der Hauptvorteil des STM32F746G-DISCO Kits im Vergleich zu einfacheren Entwicklungsboards?
Der Hauptvorteil liegt in der Kombination aus einem Hochleistungs-Mikrocontroller (ARM Cortex-M7 mit bis zu 462 MHz) und einem integrierten 4,3-Zoll-Touchscreen-Display mit Grafikbeschleunigung. Dies ermöglicht die Entwicklung von grafisch anspruchsvollen und rechenintensiven Embedded-Anwendungen, die mit einfacheren Boards nicht realisierbar wären.
Welche Programmiersprachen und Entwicklungsumgebungen werden unterstützt?
Das Kit wird primär mit C/C++ entwickelt. STMicroelectronics bietet die STM32CubeIDE als integrierte Entwicklungsumgebung (IDE) an, die auf Eclipse basiert. Zusätzlich sind diverse weitere IDEs wie Keil MDK und IAR Embedded Workbench kompatibel. Für die grafische Benutzeroberfläche ist die TouchGFX-Bibliothek eine beliebte Wahl, die ebenfalls von STMicroelectronics bereitgestellt wird.
Ist das Display über den Touchscreen hinaus für andere Eingaben nutzbar?
Ja, das kapazitive Touchscreen-Display ermöglicht nicht nur die direkte Interaktion mit der Benutzeroberfläche, sondern auch die Erfassung von Touch-Ereignissen, die dann von der Software des Mikrocontrollers verarbeitet werden können, um Befehle auszuführen oder Daten einzugeben.
Welche Arten von Sensoren können direkt an das STM32F746G-DISCO angeschlossen werden?
Das Board verfügt über integrierte Gyroskop- und Beschleunigungsmesser-Sensoren (L3GD20H und LSM303C). Darüber hinaus bietet es zahlreiche Schnittstellen wie I2C, SPI und ADC, die den Anschluss einer breiten Palette externer Sensoren von Drittanbietern ermöglichen.
Wie wird das STM32F746G-DISCO mit Strom versorgt?
Das Discovery Kit kann entweder über die USB-Schnittstelle (via ST-LINK oder als Device) mit Strom versorgt werden oder über einen externen Netzteilanschluss, was Flexibilität bei der Anwendung und Entwicklung bietet.
Welche Anschlussmöglichkeiten bietet das Board für externe Geräte?
Das Board ist mit einer Vielzahl von Schnittstellen ausgestattet, darunter USB OTG, Ethernet, CAN, mehrere SPI- und I2C-Schnittstellen, UARTs, eine Kamera-Schnittstelle (DCMI) und Audio-Schnittstellen (SAI, DFSDM), was eine umfangreiche Konnektivität für die Integration externer Peripheriegeräte und Netzwerke ermöglicht.
Ist dieses Kit für Anfänger im Bereich Embedded-Entwicklung geeignet?
Obwohl es sich um ein sehr leistungsfähiges Kit handelt, das für fortgeschrittene Anwendungen konzipiert ist, bietet es dank der umfangreichen Dokumentation, Beispiele und der STM32Cube-Software-Bibliotheken auch fortgeschrittenen Anfängern eine gute Lernplattform, insbesondere wenn sie bereits Grundkenntnisse in C/C++ und Mikrocontrollern haben. Für absolute Neulinge kann ein einfacherer Einstieg empfehlenswert sein, aber die Lernkurve ist mit den verfügbaren Ressourcen gut bewältigbar.
