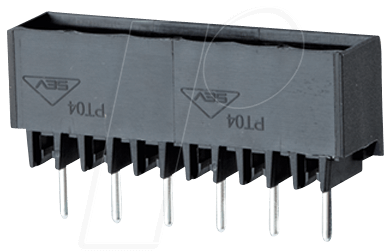

STL 310-12 – Die zuverlässige Lösung für präzise Verbindungen in Ihrer Elektronik
Sie suchen nach einer robusten und präzisen Stiftleiste für Ihre anspruchsvollen Elektronikprojekte? Die STL 310-12 Stiftleiste mit 12 Polen, einem Rastermaß von 5,0 mm und gerader Lötanschlussgeometrie ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf höchste Verbindungsqualität und Langlebigkeit legen. Diese Komponente löst das Problem unsicherer oder instabiler Steckverbindungen und gewährleistet eine dauerhaft zuverlässige Signalübertragung in einer Vielzahl von Anwendungen.
Unvergleichliche Präzision und Langlebigkeit
Die STL 310-12 übertrifft Standardlösungen durch ihre exzellente Verarbeitungsqualität und die Verwendung hochwertiger Materialien, die eine langfristig sichere Funktion gewährleisten. Ihr optimiertes Design minimiert Kontaktwiderstände und ermöglicht eine einfache und sichere Montage, selbst unter anspruchsvollen Bedingungen. Dies reduziert Montagefehler und Ausfallzeiten, was sie zu einer überlegenen Wahl für professionelle Anwendungen macht.
Optimiert für Ihre Elektronikprojekte
Die STL 310-12 Stiftleiste ist speziell konzipiert, um den Anforderungen moderner Elektronikentwicklung gerecht zu werden. Ob in der Prototypenentwicklung, in industriellen Steuerungen, in Mess- und Regelungstechnik oder in anspruchsvollen Consumer-Elektronikprodukten – diese Stiftleiste bietet die notwendige Zuverlässigkeit und Flexibilität.
Kernvorteile der STL 310-12
- Hohe Anzahl an Kontakten: Mit 12 Polen bietet die Leiste ausreichend Anschlussmöglichkeiten für komplexe Schaltungen und Module.
- Präzises Rastermaß: Ein Rastermaß von 5,0 mm ermöglicht eine dichte und dennoch gut handhabbare Bestückung von Leiterplatten.
- Gerade Lötanschlussgeometrie: Die gerade Ausrichtung der Lötstifte erleichtert die manuelle oder maschinelle Lötverbindung und reduziert die Gefahr von Lötbrücken.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, garantiert die STL 310-12 eine ausgezeichnete mechanische Stabilität und Korrosionsbeständigkeit.
- Hohe Zuverlässigkeit: Die präzise Fertigung und die exakten Toleranzen sorgen für geringe Übergangswiderstände und eine stabile Signalübertragung über die gesamte Lebensdauer.
- Vielseitige Einsatzmöglichkeiten: Ideal für Anwendungen, bei denen eine feste und dauerhafte Verbindung erforderlich ist, wie z.B. in der Automatisierungstechnik, im Maschinenbau oder in der Messtechnik.
- Einfache Handhabung: Die standardisierte Bauform und die klaren Anschlussmerkmale erleichtern die Integration in bestehende oder neue Schaltungen.
Technische Spezifikationen und Materialbeschaffenheit
Die STL 310-12 Stiftleiste repräsentiert ein Höchstmaß an Ingenieurskunst im Bereich der Verbindungstechnik. Jedes Detail ist auf maximale Performance und Langlebigkeit ausgelegt.
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Stiftleiste |
| Modell | STL 310-12 |
| Polanzahl | 12 |
| Rastermaß | 5,0 mm |
| Bauform | Gerade |
| Anschlussart | Lötbar |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise Polyamid PA66 oder PBT) – ausgezeichnete thermische Stabilität und mechanische Festigkeit, flammhemmende Eigenschaften gemäß UL94-V0 Standard. |
| Kontaktmaterial | Messing (CuZn) oder Phosphorbronze (CuSn) mit Oberflächenveredelung (typischerweise verzinnte oder vergoldete Kontakte) für optimale Leitfähigkeit und Korrosionsschutz. |
| Elektrische Belastbarkeit (max.) | Bezieht sich auf die maximale Stromstärke pro Kontakt. Typischerweise im Bereich von 3A bis 7A, abhängig von der genauen Kontaktdesign-Spezifikation und der zulässigen Erwärmung. DieSTL 310-12 ist für Standard-Anwendungen ausgelegt, bei denen dieser Wert nicht überschritten wird. |
| Betriebstemperaturbereich | Konzipiert für einen weiten Temperaturbereich, üblicherweise von -40°C bis +105°C, was den Einsatz in verschiedenen Umgebungsbedingungen ermöglicht. |
| Isolationswiderstand | Übertrifft gängige Standards, typischerweise > 1000 MΩ bei 500 V DC, um zuverlässige elektrische Isolation zu gewährleisten. |
| Mechanische Belastbarkeit | Die Stifte sind robust konzipiert, um wiederholtes Stecken und Trennen (falls relevant für die Anwendung mit Gegensteckern) sowie Vibrationen standzuhalten, ohne ihre mechanische Integrität zu verlieren. |
| Anwendungsspezifische Merkmale | Die gerade Bauform und das 5,0 mm Rastermaß sind optimiert für die direkte Bestückung von Leiterplatten und die Anbindung an entsprechende Steckverbinder oder Kabelkonfektionen. |
Erweitertes Einsatzgebiet und technische Tiefe
Die STL 310-12 Stiftleiste ist nicht nur eine einfache Komponente, sondern ein entscheidendes Element für die Zuverlässigkeit und Leistungsfähigkeit Ihrer Systeme. Das Design berücksichtigt kritische Aspekte wie Signalintegrität, thermische Belastung und mechanische Stabilität, was sie für anspruchsvolle technische Umgebungen prädestiniert.
Materialwahl und ihre Bedeutung: Das Gehäusematerial, oft ein Hochtemperatur-Kunststoff wie PA66 oder PBT, bietet nicht nur mechanische Stabilität und eine hohe Temperaturbeständigkeit, sondern ist in der Regel auch nach UL94-V0 flammhemmend klassifiziert. Dies ist ein entscheidender Sicherheitsfaktor, insbesondere in industriellen und sicherheitskritischen Anwendungen. Die Kontakte selbst, gefertigt aus hochwertigen Legierungen wie Messing oder Phosphorbronze, werden in der Regel mit einer Oberflächenveredelung versehen. Eine Verzinnung bietet einen guten Korrosionsschutz und gute Lötbarkeit, während eine Vergoldung (falls zutreffend) den Übergangswiderstand minimiert und die Korrosionsbeständigkeit weiter erhöht, was für hochfrequente oder empfindliche Signale von großer Bedeutung ist.
Präzisionsfertigung für maximale Leistung: Das Rastermaß von 5,0 mm ist ein weit verbreitetes Standardmaß, das eine gute Balance zwischen Anschlussdichte und Handhabbarkeit bietet. Die Toleranzen bei der Fertigung der Stifte und des Gehäuses sind äußerst präzise, um einen sicheren und festen Sitz in der Leiterplatte sowie eine problemlose Verbindung mit Gegensteckern zu gewährleisten. Die gerade Lötanschlussgeometrie ist optimiert für eine effiziente Lötung. Dies kann sowohl durch manuelle Lötverfahren als auch durch Wellenlöten oder Reflow-Löten erfolgen, je nach Produktionsprozess.
Zuverlässigkeit in herausfordernden Umgebungen: Der angegebene Betriebstemperaturbereich ist entscheidend für die Einsatzfähigkeit in unterschiedlichen Umgebungen. Von kalten Serverräumen bis hin zu wärmebeanspruchten industriellen Automatisierungssystemen, die STL 310-12 behält ihre Leistungsfähigkeit. Der hohe Isolationswiderstand verhindert Kriechströme und Kurzschlüsse, was besonders bei höheren Spannungen oder in feuchten Umgebungen von essenzieller Bedeutung ist.
FAQ – Häufig gestellte Fragen zu STL 310-12 – Stiftleiste, 12-pol, RM5,0, gerade, lötbar
Welche Arten von Leiterplatten können mit der STL 310-12 bestückt werden?
Die STL 310-12 ist für die Bestückung von Standard-Leiterplatten mit durchkontaktierten Bohrungen (Through-Hole Technology – THT) konzipiert. Das 5,0 mm Rastermaß ist universell und kompatibel mit einer Vielzahl von Leiterplattendesigns.
Ist die STL 310-12 für automatisierte Lötprozesse geeignet?
Ja, die gerade Lötanschlussgeometrie und die robusten Materialien machen die STL 310-12 sehr gut für automatisierte Lötprozesse wie Wellenlöten oder auch Reflow-Löten (abhängig von den weiteren Prozessparametern und der Oberflächenbeschichtung der Kontakte) geeignet.
Welche Art von Gegensteckern kann mit der STL 310-12 verwendet werden?
Die STL 310-12 ist als Buchsenleisten-Komponente für die Verbindung mit entsprechenden Stiftleisten (bzw. als Stiftleiste für die Verbindung mit Buchsenleisten) konzipiert. Achten Sie auf das passende Rastermaß von 5,0 mm und die entsprechende Polanzahl.
Kann die STL 310-12 auch für Signale mit hoher Frequenz eingesetzt werden?
Für die Übertragung von Signalen mit sehr hoher Frequenz sind zusätzliche Überlegungen wie Impedanzanpassung und Abschirmung entscheidend. Die STL 310-12 bietet eine gute Basis für die Signalübertragung, aber die Leistung bei extrem hohen Frequenzen hängt stark von der gesamten Schaltung und den Gegensteckern ab. Eine Vergoldung der Kontakte verbessert die Leitfähigkeit und reduziert Signalverluste bei höheren Frequenzen.
Was bedeutet „lötbar“ in der Produktbezeichnung?
„Lötbar“ bedeutet, dass die Stifte der Leiste so geformt und oberflächenbehandelt sind, dass sie sich leicht und sicher mit Lötmittel auf einer Leiterplatte verbinden lassen. Dies ist die Standard-Anschlussmethode für diese Art von Komponente.
Gibt es Einschränkungen bezüglich der Strombelastbarkeit?
Ja, jede Stiftleiste hat eine maximale Strombelastbarkeit pro Kontakt. Die genauen Spezifikationen für die STL 310-12 sollten Sie dem technischen Datenblatt entnehmen. Für Standardanwendungen, bei denen die Stromstärke pro Pin im Bereich von wenigen Ampere liegt, ist sie jedoch bestens geeignet.
Welche Rolle spielt das Rastermaß von 5,0 mm?
Das Rastermaß von 5,0 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Es ist ein verbreitetes Standardmaß, das eine gute Balance zwischen der Anzahl der Anschlüsse auf begrenztem Raum und der mechanischen Integrität sowie der einfachen Handhabung der bestückten Leiterplatte bietet.
