Präzise Verbindungstechnik für anspruchsvolle Elektronikprojekte

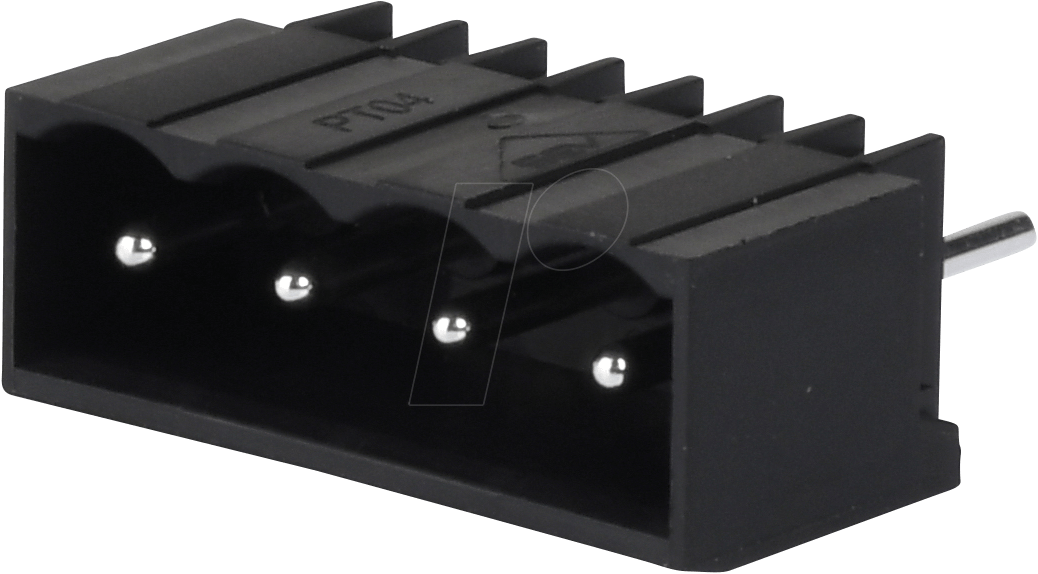

Die STL 310-04 Stiftleiste ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die eine zuverlässige und lötbare Verbindung für ihre elektronischen Schaltungen benötigen. Wenn Sie eine stabile und präzise Schnittstelle für die Datenübertragung oder Stromversorgung Ihrer Geräte suchen, bietet diese 4-polige Stiftleiste mit einem Rastermaß von 5,0 mm die optimale Grundlage für Ihre Projekte.
Optimale Leistung und Langlebigkeit durch hochwertige Verarbeitung
Die STL 310-04 Stiftleiste zeichnet sich durch ihre hervorragende Konstruktion aus, die auf Langlebigkeit und zuverlässige Leistung ausgelegt ist. Im Vergleich zu einfacheren Steckverbindern oder ungeschirmten Varianten bietet diese Stiftleiste eine robustere mechanische Stabilität und eine optimierte elektrische Leitfähigkeit. Ihre gerade Ausführung und die Lötbarkeit gewährleisten eine dauerhafte und sichere Verbindung, die für professionelle Anwendungen unerlässlich ist. Die präzise gefertigten Kontakte minimieren Übergangswiderstände und sorgen für eine Signalintegrität, die für anspruchsvolle Anwendungen wie in der Automatisierungstechnik, im Maschinenbau oder in der Mess- und Regelungstechnik von entscheidender Bedeutung ist.
Technische Spezifikationen und herausragende Eigenschaften
Die STL 310-04 Stiftleiste ist speziell für Anwendungen konzipiert, bei denen Zuverlässigkeit und Präzision im Vordergrund stehen. Mit ihrem Rastermaß von 5,0 mm ermöglicht sie eine kompakte Bauweise bei gleichzeitig guter Handhabbarkeit der Lötanschlüsse. Die gerade Ausführung vereinfacht die Montage auf Leiterplatten und die Integration in bestehende Schaltungen.
Vorteile der STL 310-04 Stiftleiste
- Zuverlässige Lötverbindung: Die Stiftleiste ist für das direkte Löten auf Leiterplatten optimiert, was eine extrem robuste und dauerhafte elektrische Verbindung sicherstellt. Dies minimiert das Risiko von Wackelkontakten, die bei anderen Verbindungsmethoden auftreten können.
- Präzises Rastermaß: Mit einem Rastermaß von 5,0 mm bietet die Stiftleiste eine optimale Balance zwischen Kompaktheit und einfacher Handhabung. Dies ist ideal für Anwendungen, bei denen Platzbeschränkungen eine Rolle spielen, aber dennoch eine klare und gut zugängliche Kontaktierung benötigt wird.
- Hohe Signalintegrität: Die sorgfältig gefertigten Kontakte garantieren geringe Übergangswiderstände und minimieren Signalverluste, was für die Übertragung von Daten und Signalen in empfindlichen elektronischen Systemen entscheidend ist.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, ist die STL 310-04 Stiftleiste gegen mechanische Beanspruchung und Umwelteinflüsse resistent, was ihre Langlebigkeit in industriellen Umgebungen gewährleistet.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von elektronischen Projekten, von Prototypenbau über industrielle Steuerungen bis hin zu anspruchsvollen Embedded-Systemen.
- Einfache Montage: Die gerade Bauform ermöglicht eine unkomplizierte Bestückung von Leiterplatten und eine saubere Verdrahtung.
Detaillierte Produkttabelle
| Merkmal | Beschreibung |
|---|---|
| Produktname | STL 310-04 – Stiftleiste |
| Polzahl | 4 |
| Rastermaß | 5,0 mm |
| Bauform | Gerade |
| Anschlussart | Lötbar |
| Gehäusematerial | Hochwertiger, temperaturresistenter Thermoplast (typischerweise PBT oder ähnliches Hochleistungspolymer), das hervorragende elektrische Isolationseigenschaften und mechanische Stabilität bietet. |
| Kontaktmaterial | Verzinntes Kupfer oder eine Kupferlegierung mit Oberflächenbehandlung für optimale Leitfähigkeit und Korrosionsbeständigkeit. Dies gewährleistet eine dauerhaft gute elektrische Verbindung auch unter wechselnden Umgebungsbedingungen. |
| Betriebstemperaturbereich | Typischerweise von -40 °C bis +105 °C, was den Einsatz in einer Vielzahl von industriellen und klimatischen Bedingungen ermöglicht. |
| Bemessungsspannung | Abhängig von der spezifischen Ausführung und Isolationsklasse, aber für typische Anwendungen im Bereich von 300-500V AC/DC ausgelegt. Präzise Werte sind dem Datenblatt zu entnehmen. |
| Bemessungsstrom | Typischerweise im Bereich von 3-5 A pro Kontakt, abhängig von der Leiterbahnbreite und den Umgebungsbedingungen. Für höhere Stromanforderungen sind spezielle Ausführungen oder zusätzliche Verdrahtungsschritte erforderlich. |
| Isolationswiderstand | Sehr hoch, um Kurzschlüsse zu verhindern und die Sicherheit zu gewährleisten. Ein typischer Wert liegt bei >1000 MΩ. |
| Montageart | Durchsteckmontage (THT) auf Leiterplatten, für Lötprozesse optimiert. |
| Schutzart (bei korrekter Bestückung) | Keine eigene Schutzart, die Funktionalität ist auf trockene und saubere Umgebungen ausgelegt. Für erhöhten Schutz sind Gehäuse oder Kapselungen notwendig. |
Anwendungsgebiete und Einsatzmöglichkeiten
Die STL 310-04 Stiftleiste findet breite Anwendung in der professionellen Elektronikentwicklung und -fertigung. Ihre Robustheit und Zuverlässigkeit machen sie zur ersten Wahl für:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen und industriellen Prozessen.
- Messtechnik und Prüfgeräte: Für präzise Signalübertragung in hochsensiblen Messinstrumenten und Prüfsystemen, wo Signalintegrität unerlässlich ist.
- Embedded Systems: Als Schnittstelle für die Anbindung von Peripheriegeräten, Displays oder zur Programmierung und Debugging von Mikrocontrollern.
- Maschinenbau: Zur Verkabelung von Steuerungen, Motoren und Bedienelementen in komplexen Maschinen.
- Prototypenbau und Forschung: Ermöglicht eine flexible und stabile Anbindung von Komponenten während der Entwicklungsphase.
- Audio- und Videotechnik: Für hochwertige Signalverbindungen, wo eine stabile und störungsfreie Übertragung gefordert ist.
Die Lötbarkeit der STL 310-04 Stiftleiste bietet eine permanente und vibrationsfeste Verbindung, die insbesondere dort von Vorteil ist, wo wiederholte Steckzyklen unerwünscht sind oder eine maximale mechanische Stabilität gefordert wird. Das Rastermaß von 5,0 mm ermöglicht eine effiziente Nutzung des Platzes auf der Leiterplatte, ohne die Handhabung der Lötstellen zu beeinträchtigen.
FAQ – Häufig gestellte Fragen zu STL 310-04 – Stiftleiste, 4-pol, RM5,0, gerade, lötbar
Ist die STL 310-04 Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Die STL 310-04 Stiftleiste ist aus robusten Materialien gefertigt, die eine gute Beständigkeit gegen übliche Umwelteinflüsse aufweisen. Für den Einsatz in extremen Umgebungen (z.B. hohe Feuchtigkeit, aggressive Chemikalien, extreme Temperaturen über den spezifizierten Bereich hinaus) sind zusätzliche Schutzmaßnahmen wie Vergussmassen oder spezielle Gehäuse zu empfehlen.
Welche Art von Lötverfahren wird für die STL 310-04 empfohlen?
Die STL 310-04 ist für Standard-Lötverfahren wie Wellenlöten oder Handlöten konzipiert. Die genauen Löttemperaturen und Prozesszeiten sollten den spezifischen Empfehlungen für das verwendete Lot und die Leiterplatte entnommen werden, um eine optimale Benetzung und mechanische Integrität der Lötstelle zu gewährleisten.
Wie beeinflusst das Rastermaß von 5,0 mm die Anwendungsbreite?
Das Rastermaß von 5,0 mm ist ein bewährter Standard in der Elektronikfertigung. Es bietet eine gute Balance zwischen der Dichte der Bestückung auf einer Leiterplatte und der Zugänglichkeit der Anschlüsse für Löt- und Anschlussarbeiten. Dies macht die STL 310-04 vielseitig einsetzbar, von kompakten Geräten bis hin zu größeren industriellen Schaltschränken.
Was bedeutet „gerade“ bei der Bauform der Stiftleiste?
Die Bezeichnung „gerade“ bezieht sich auf die Ausrichtung der Anschlussstifte relativ zur Grundplatte der Stiftleiste. Bei einer geraden Bauform stehen die Stifte senkrecht zur Leiterplatte ab, was die Montage und Verdrahtung auf der Oberfläche der Leiterplatte vereinfacht.
Kann die STL 310-04 Stiftleiste auch für Hochfrequenzsignale verwendet werden?
Für die Übertragung von Hochfrequenzsignalen sind zusätzliche Aspekte wie Abschirmung und Impedanzanpassung entscheidend. Während die STL 310-04 eine gute Signalintegrität für allgemeine Anwendungen bietet, sind für sehr hohe Frequenzen spezialisierte HF-Steckverbinder oder angepasste Leitungskonstruktionen erforderlich.
Welche Vorteile bietet eine lötbare Stiftleiste gegenüber steckbaren Systemen?
Eine lötbare Stiftleiste wie die STL 310-04 bietet eine permanentere und mechanisch stabilere Verbindung. Dies minimiert das Risiko von Wackelkontakten, die durch Vibrationen oder häufiges Stecken bei steckbaren Systemen entstehen können. Sie ist daher ideal für Anwendungen, bei denen die Verbindung als permanent gedacht ist und höchste Zuverlässigkeit gefragt ist.
Ist die STL 310-04 Stiftleiste RoHS-konform?
Die STL 310-04 Stiftleiste ist in der Regel nach den aktuellen Umweltstandards wie RoHS (Restriction of Hazardous Substances) gefertigt. Es wird jedoch empfohlen, die spezifische Produktzertifizierung oder das Datenblatt für exakte Konformitätsinformationen zu konsultieren.
