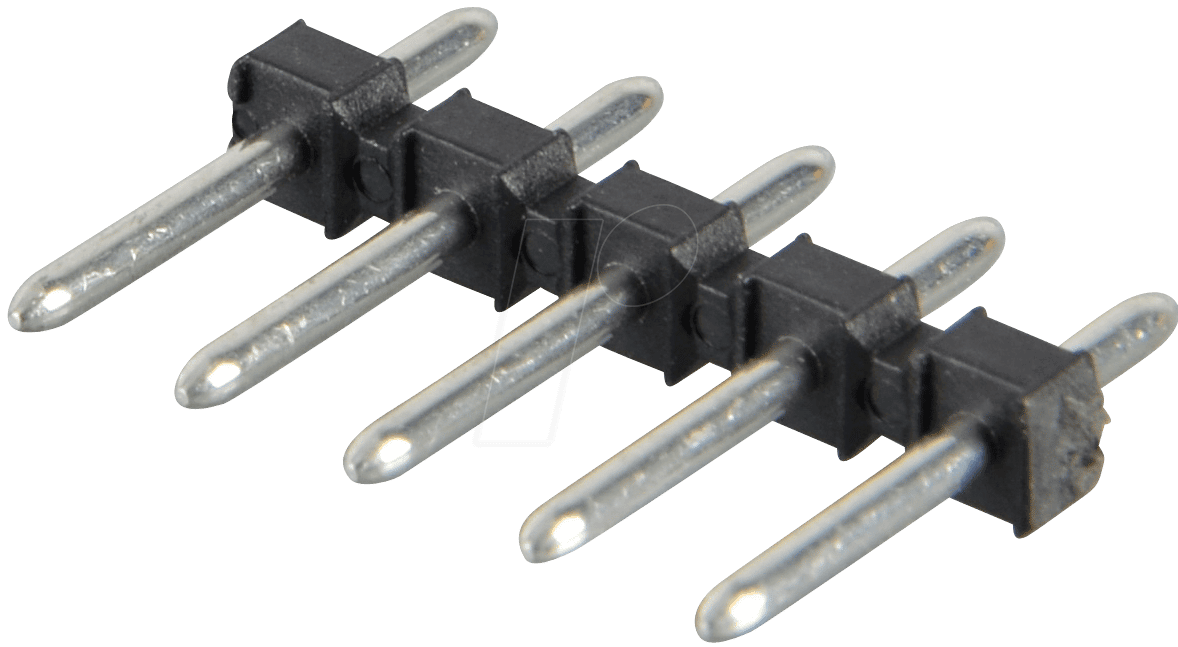

STL 224-05 – Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Die STL 224-05 Stiftleiste mit 5 Polen und einem Rastermaß von 3,5 mm ist die optimale Lösung für sichere und stabile Verbindungen in Ihren Elektronik- und IT-Projekten. Entwickelt für anspruchsvolle Anwender, löst dieses Bauteil das Problem von wackeligen oder unsicheren Steckverbindungen, die zu Signalverlusten und Systemausfällen führen können. Sie ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf Langlebigkeit und Effizienz legen.
Überlegene Konnektivität: Warum STL 224-05 die erste Wahl ist
Standard-Stiftleisten können oft Kompromisse bei Materialqualität und Fertigungspräzision eingehen, was sich in geringerer Belastbarkeit und eingeschränkter Lebensdauer niederschlägt. Die STL 224-05 setzt hier neue Maßstäbe. Durch den Einsatz hochwertiger Materialien, präzise gefertigte Kontakte und ein durchdachtes Design bietet diese Stiftleiste eine überlegene elektrische Leitfähigkeit, mechanische Stabilität und Korrosionsbeständigkeit. Sie gewährleistet auch unter anspruchsvollen Umgebungsbedingungen zuverlässige Signalübertragung und eine langfristig stabile Verbindung, was sie zur überlegenen Wahl gegenüber weniger robusten Alternativen macht.
Konstruktion und Leistung im Detail
Die STL 224-05 wurde mit dem Ziel entwickelt, höchste Leistungsstandards zu erfüllen. Das Gehäusematerial, typischerweise ein hochwertiger thermoplastischer Kunststoff wie PBT (Polybutylenterephthalat) oder PA (Polyamid), bietet exzellente dielektrische Eigenschaften, hohe Temperaturbeständigkeit und mechanische Festigkeit. Diese Eigenschaften sind entscheidend, um die elektrischen und thermischen Belastungen, denen elektronische Komponenten ausgesetzt sind, sicher zu bewältigen.
Die 5-polige Ausführung mit einem Rastermaß von 3,5 mm ermöglicht eine kompakte Bauweise und eine effiziente Nutzung des verfügbaren Bauraums auf Leiterplatten. Das Rastermaß von 3,5 mm ist ein weit verbreiteter Standard in vielen Anwendungsbereichen, was die Kompatibilität mit einer breiten Palette von Gegensteckern und Anschlussklemmen sicherstellt. Die präzise Fertigung der Kontakte, oft aus einer Kupferlegierung mit hoher Leitfähigkeit und einer Oberflächenveredelung wie Zinn oder Gold, garantiert geringe Übergangswiderstände und schützt vor Oxidation, was die Signalintegrität über die gesamte Lebensdauer des Produkts aufrechterhält.
Anwendungsgebiete und Vorteile
Die STL 224-05 Stiftleiste findet breite Anwendung in verschiedensten Sektoren der Elektronikindustrie:
- Industrielle Automatisierung: Zuverlässige Verbindungen für Steuerungsmodule, Sensoren und Aktoren in Fertigungsanlagen und Prozessautomatisierungssystemen. Die robuste Bauweise widersteht Vibrationen und Temperaturschwankungen.
- Telekommunikation: Einsatz in Netzwerkgeräten, Kommunikationsschnittstellen und Datenübertragungssystemen, wo Signalintegrität und geringe Latenz entscheidend sind.
- Medizintechnik: In medizinischen Geräten, die höchste Zuverlässigkeit und Sicherheit erfordern. Die chemische Beständigkeit des Materials ist hierbei ein wichtiger Faktor.
- Verbraucherelektronik: Verwendung in Haushaltsgeräten, Unterhaltungselektronik und anderen Konsumgütern, wo eine dauerhaft stabile Verbindung benötigt wird.
- Prototyping und Entwicklung: Perfekt für Entwicklungsboards, Prototypen und Testaufbauten, wo Flexibilität und einfache Handhabung gefragt sind.
- Leistungsstarke Netzteile: Sichere Anschlüsse für interne Verkabelungen und Modulverbindungen in Stromversorgungsgeräten.
Die Hauptvorteile der STL 224-05 umfassen:
- Hohe elektrische Leitfähigkeit: Minimale Signalverluste und effiziente Energieübertragung dank hochwertiger Kontakmaterialien.
- Mechanische Robustheit: Langlebigkeit und Widerstandsfähigkeit gegen mechanische Beanspruchung, Vibrationen und Stöße.
- Temperaturbeständigkeit: Zuverlässiger Betrieb über einen weiten Temperaturbereich, wichtig für anspruchsvolle Umgebungen.
- Kompakte Bauform: Platzsparende Lösung mit einem Rastermaß von 3,5 mm, ideal für dicht bestückte Platinen.
- Korrosionsbeständigkeit: Schutz der Kontakte gegen Umwelteinflüsse und Oxidation für eine dauerhaft stabile Verbindung.
- Einfache Montage: Ermöglicht eine schnelle und sichere Montage auf Leiterplatten mittels Löttechnik.
- Standardkonformität: Kompatibilität mit gängigen Anschlussklemmen und Stecksystemen.
Technische Spezifikationen und Merkmale
Die STL 224-05 repräsentiert eine durchdachte Kombination aus Materialwissenschaft und präziser Ingenieurleistung. Die folgende Tabelle bietet einen detaillierten Einblick in die spezifischen Merkmale:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | STL 224-05 |
| Produkttyp | Stiftleiste für Anschlussklemme |
| Anzahl der Pole | 5-polig |
| Rastermaß (Pitch) | 3,5 mm |
| Gehäusematerial | Hochleistungs-Thermoplast (z.B. PBT oder PA) – zeichnet sich durch hohe Temperaturbeständigkeit, ausgezeichnete elektrische Isoliereigenschaften und gute mechanische Festigkeit aus. Bietet eine hervorragende Beständigkeit gegenüber vielen Chemikalien. |
| Kontaktmaterial | Kupferlegierung mit hoher elektrischer Leitfähigkeit, veredelt mit einer Zinn- oder vergoldeten Oberfläche. Die Oberflächenveredelung schützt vor Korrosion und gewährleistet einen geringen Übergangswiderstand für eine optimale Signalübertragung. |
| Isolationswiderstand | Typischerweise > 10^9 Ohm bei 500 V DC, was eine exzellente elektrische Isolierung gewährleistet und das Risiko von Kurzschlüssen oder Kriechströmen minimiert. |
| Betriebstemperaturbereich | -40°C bis +105°C (abhängig vom spezifischen Gehäusematerial) – geeignet für eine Vielzahl von Umgebungsbedingungen, von kalten Lagerumgebungen bis zu wärmeren Betriebszonen. |
| Max. Strombelastbarkeit | Die spezifische Strombelastbarkeit hängt von der Dicke der Leiterbahn und der Qualität der Lötverbindung ab, ist jedoch typischerweise für die Anforderungen von 5-poligen Verbindungen in Signal- und geringen Leistungsanwendungen ausgelegt (oft im Bereich von 1-3 Ampere). |
| Einsteckkraft | Optimiert für eine sichere, aber nicht übermäßige Einsteckkraft, um sowohl eine stabile Verbindung als auch eine einfache Handhabung zu gewährleisten. |
| Zulassungen und Normen | Konformität mit relevanten Industriestandards wie UL, VDE oder RoHS, was die Sicherheit und Umweltverträglichkeit bestätigt. (Bitte spezifische Produktdatenblätter für genaue Zulassungen prüfen.) |
| Lötbarkeit | Optimiert für gängige Lötverfahren wie Wellenlöten oder Handlöten, mit guter Benetzbarkeit der Kontaktpads. |
FAQ – Häufig gestellte Fragen zu STL 224-05 – Stiftleiste für Anschlussklemme 5-polig, RM3,5mm
Was ist der Hauptvorteil der STL 224-05 im Vergleich zu anderen Stiftleisten?
Der Hauptvorteil der STL 224-05 liegt in ihrer überlegenen Materialqualität, der präzisen Fertigung und der damit verbundenen Zuverlässigkeit und Langlebigkeit. Sie bietet eine stabilere und widerstandsfähigere Verbindung, die auch unter anspruchsvollen Bedingungen konsistente Leistung liefert.
Für welche Art von Anwendungen ist die STL 224-05 am besten geeignet?
Die STL 224-05 eignet sich ideal für Anwendungen, die eine hohe Zuverlässigkeit, Signalintegrität und mechanische Stabilität erfordern. Dazu gehören industrielle Automatisierung, Telekommunikation, Medizintechnik sowie anspruchsvolle Prototypen und Entwicklungsprojekte.
Kann die STL 224-05 für hohe Strombelastungen verwendet werden?
Die STL 224-05 ist primär für Signalverbindungen und Anwendungen mit moderater Strombelastung konzipiert. Die genaue Strombelastbarkeit hängt von der spezifischen Anwendung und der Qualität der Lötverbindung ab. Für Hochstromanwendungen sollten Sie immer die spezifischen technischen Daten prüfen oder sich an unseren technischen Support wenden.
Wie wird die STL 224-05 auf einer Leiterplatte montiert?
Die Montage erfolgt typischerweise durch Löten. Die Stiftleiste wird in die entsprechenden Durchsteckbohrungen (Through-Hole) auf der Leiterplatte eingesetzt und die Kontakte werden mit Lot verbunden, um eine elektrische und mechanische Verbindung herzustellen.
Welche Art von Gegensteckern sind mit der STL 224-05 kompatibel?
Die STL 224-05 mit einem Rastermaß von 3,5 mm ist kompatibel mit einer Vielzahl von Gegensteckern, die ebenfalls ein Rastermaß von 3,5 mm aufweisen. Dies können z.B. Buchsenleisten, Kabelsteckverbinder oder integrierte Anschlussklemmen sein.
Welche Umweltbedingungen kann die STL 224-05 aushalten?
Dank ihres hochwertigen Gehäusematerials und der robusten Konstruktion ist die STL 224-05 für einen breiten Betriebstemperaturbereich von typischerweise -40°C bis +105°C ausgelegt. Sie bietet zudem eine gute Beständigkeit gegenüber Feuchtigkeit und chemischen Einflüssen.
Warum ist das Rastermaß von 3,5 mm für viele Anwendungen wichtig?
Das Rastermaß von 3,5 mm ist ein etablierter Standard in der Elektronik, der eine gute Balance zwischen Bauraumoptimierung und ausreichender Isolation zwischen den Kontakten bietet. Diese Standardisierung erleichtert die Kompatibilität von Komponenten und vereinfacht das Design von Leiterplatten.
