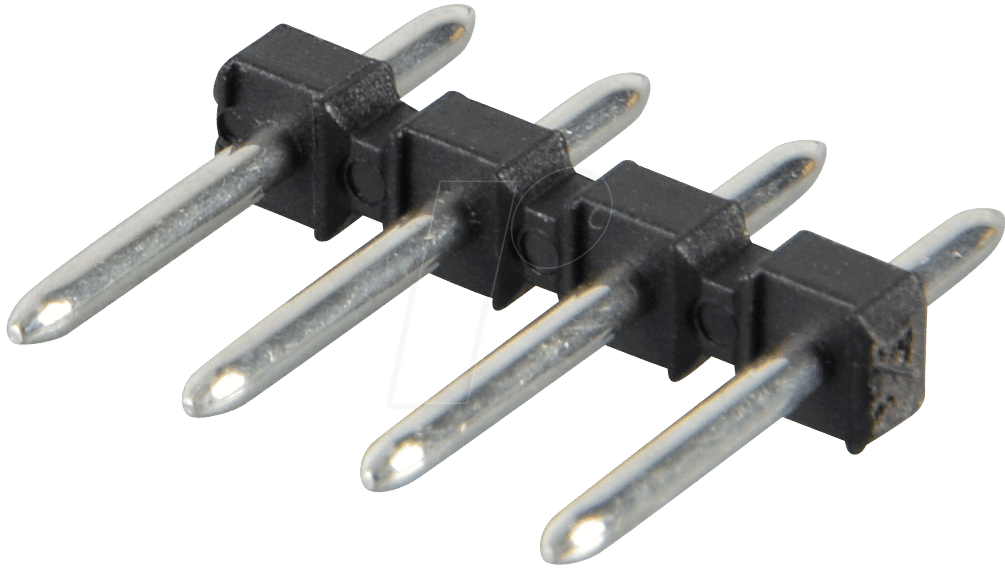

Zuverlässige Verbindungstechnik für Ihre Projekte: STL 224-04 Stiftleiste für Anschlussklemme
Sie suchen eine robuste und präzise Lösung für die sichere elektrische Verbindung Ihrer Komponenten? Die STL 224-04 Stiftleiste für Anschlussklemmen mit 4 Polen und einem Rastermaß von 3,5 mm bietet genau diese Zuverlässigkeit. Entwickelt für anspruchsvolle Anwender in den Bereichen Elektronikentwicklung, industrieller Automatisierung und im hochwertigen DIY-Bereich, schließt sie die Lücke zwischen Leiterplatte und externen Geräten oder Kabelbäumen.
Optimale Performance durch durchdachtes Design
Die STL 224-04 Stiftleiste zeichnet sich durch ihr optimiertes Design aus, das auf Langlebigkeit und einfache Handhabung ausgelegt ist. Das standardisierte Rastermaß von 3,5 mm ermöglicht eine hohe Packungsdichte auf der Leiterplatte, während die 4-polige Konfiguration eine flexible und bedarfsgerechte Verdrahtung erlaubt. Im Gegensatz zu einfacheren Steckverbindern bietet die STL 224-04 eine mechanisch stabile Verbindung, die Vibrationen und mechanischen Belastungen standhält und somit Ausfälle minimiert.
Hervorragende Materialqualität und technische Spezifikationen
Die Auswahl der Materialien ist entscheidend für die Leistungsfähigkeit und Lebensdauer elektrischer Komponenten. Die STL 224-04 Stiftleiste ist aus hochwertigen Werkstoffen gefertigt, die für ihre exzellenten elektrischen Isoliereigenschaften und ihre mechanische Belastbarkeit bekannt sind. Dies gewährleistet einen sicheren Betrieb auch unter widrigen Umgebungsbedingungen und eine langfristige Stabilität der Verbindung.
Vorteile der STL 224-04 Stiftleiste für Anschlussklemme
- Hohe Zuverlässigkeit: Konzipiert für dauerhafte und sichere elektrische Verbindungen.
- Präzises Rastermaß: 3,5 mm Rastermaß ermöglicht kompakte Layouts auf Leiterplatten.
- Flexible Anwendung: 4-polige Ausführung für diverse Verdrahtungsanforderungen.
- Robustheit: Widerstandsfähig gegen mechanische Beanspruchung und Vibrationen.
- Einfache Montage: Intuitive Verbindungstechnik erleichtert den Aufbau und die Wartung von Geräten.
- Optimierte Leitfähigkeit: Hochwertige Kontakte sorgen für geringe Übergangswiderstände.
- Industriestandard-Konformität: Passt nahtlos in bestehende Schaltungsdesigns und Produktionsprozesse.
Produktdetails im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | STL 224-04 – Stiftleiste für Anschlussklemme |
| Anzahl der Pole | 4-polig |
| Rastermaß (Pin-Abstand) | 3,5 mm |
| Anschlussart | Stiftleiste (männlich), konfektioniert für Lötanschluss auf Leiterplatten oder kompatible Gegenstücke |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff mit ausgezeichneten dielektrischen Eigenschaften und hoher Temperaturbeständigkeit. Bietet Schutz vor mechanischen Beschädigungen und gewährleistet elektrische Isolation. |
| Kontaktmaterial | Legierter Kupferwerkstoff mit erhöhter Leitfähigkeit und Korrosionsbeständigkeit. Die Oberflächenbeschaffenheit ist optimiert für geringe Übergangswiderstände und langfristige Stabilität. |
| Nennspannung | Typischerweise ausgelegt für Spannungen bis zu 250V AC/DC, abhängig von der spezifischen Anwendung und Zulassung. Präzise Werte sind den technischen Datenblättern zu entnehmen. |
| Nennstrom | Geeignet für Ströme bis zu 5A, wobei die Belastbarkeit von der Leiterplattendicke, der Lötverbindung und der Umgebungstemperatur abhängt. |
| Temperaturbereich | Betriebstemperatur von -40°C bis +105°C, was eine breite Palette von Einsatzmöglichkeiten in verschiedenen Umgebungen ermöglicht. |
| Isolationswiderstand | Mindestens 1000 MΩ bei 500V DC, um eine zuverlässige Trennung zwischen den einzelnen Kontakten und zur Masse zu gewährleisten. |
| Steckzyklen | Ausgelegt für eine hohe Anzahl an Steckzyklen, was eine langfristige Einsatzfähigkeit und Zuverlässigkeit bei häufigem Verbinden und Trennen gewährleistet. |
| Montageart | Typischerweise für Durchsteckmontage (THT) auf Leiterplatten konzipiert, mit ausreichender Stiftlänge für stabile Lötverbindungen. |
| Farbe | Standardmäßig neutral, oft weiß oder grau, zur besseren Identifizierung in Schaltungsdesigns. |
| Zulassungen | Erfüllt gängige Industriestandards wie UL, VDE und RoHS für Sicherheit und Umweltverträglichkeit. |
Anwendungsgebiete und Einsatzmöglichkeiten
Die STL 224-04 Stiftleiste ist ein universelles Bauteil, das in einer Vielzahl von elektronischen Geräten und Systemen Anwendung findet. Ihre robuste Konstruktion und das präzise Rastermaß machen sie zur idealen Wahl für:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuergeräten und Schnittstellen in Produktionsanlagen.
- Mess- und Regeltechnik: Zuverlässige Signalübertragung in Testaufbauten und Messtechnik-Geräten.
- Audio- und Videotechnik: Verbindung von Modulen, Verstärkern und Signalprozessoren in professionellen AV-Systemen.
- Netzteil- und Energieversorgungssysteme: Sichere Anbindung von Stromversorgungsmodulen an die Hauptplatine oder externe Geräte.
- Prototypenbau und Elektronikentwicklung: Schnelle und sichere Prototypenentwicklung und Tests von Schaltungen.
- Beleuchtungstechnik: Anschluss von LED-Treibern und Steuergeräten in professionellen Lichtinstallationen.
- Haushaltsgeräte: Integration in die interne Verdrahtung komplexer Haushaltsgeräte.
Die einfache Handhabung und die kompatibilität mit gängigen Anschlussklemmen und Stecksystemen ermöglichen eine reibungslose Integration in bestehende Designs und eine effiziente Montage.
FAQ – Häufig gestellte Fragen zu STL 224-04 – Stiftleiste für Anschlussklemme 4-polig, RM3,5mm
Was ist das Hauptanwendungsgebiet der STL 224-04 Stiftleiste?
Die STL 224-04 Stiftleiste ist primär für den Einsatz in der industriellen Automatisierung, der Mess- und Regeltechnik sowie im hochwertigen Elektronik-Prototypenbau konzipiert, wo eine zuverlässige und langlebige elektrische Verbindung erforderlich ist.
Ist die STL 224-04 Stiftleiste für den Einsatz im Außenbereich geeignet?
Die Standardausführung der STL 224-04 ist für den Einsatz in geschützten Umgebungen konzipiert. Für spezielle Außenanwendungen sind gegebenenfalls zusätzliche Schutzmaßnahmen oder spezielle Varianten erforderlich, die separat erhältlich sein können.
Welche Art von Gegenstecker wird typischerweise mit der STL 224-04 verwendet?
Die STL 224-04 Stiftleiste ist für die Verwendung mit Buchsenleisten oder Anschlussklemmen mit einem entsprechenden Rastermaß von 3,5 mm ausgelegt, die ebenfalls über 4 Pole verfügen.
Kann die STL 224-04 Stiftleiste gelötet werden?
Ja, die STL 224-04 Stiftleiste ist für die Durchsteckmontage (THT) auf Leiterplatten konzipiert und die Stifte sind dafür ausgelegt, sicher und dauerhaft verlötet zu werden.
Wie wird die mechanische Stabilität der Verbindung gewährleistet?
Die mechanische Stabilität wird durch die präzise Passform der Stifte in der Gegenbuchse sowie durch die stabile Lötverbindung auf der Leiterplatte erreicht. Das Gehäusematerial und die Konstruktion der Stifte sind auf Widerstandsfähigkeit gegen Vibrationen und Zugkräfte ausgelegt.
Welche Strombelastbarkeit hat die STL 224-04 Stiftleiste?
Die STL 224-04 Stiftleiste ist typischerweise für eine Nennstrombelastbarkeit von bis zu 5A ausgelegt. Die tatsächliche Belastbarkeit kann jedoch von Faktoren wie der Leiterplattendicke, der Qualität der Lötverbindung und der Betriebstemperatur abhängen. Es ist ratsam, die detaillierten technischen Daten zu konsultieren.
Gibt es eine spezielle Ausrichtung beim Stecken der STL 224-04?
Obwohl die STL 224-04 Stiftleiste keine expliziten Schlüsselungen zur Verhinderung einer Fehlsteckung aufweist, wird durch das Design und das Rastermaß eine eindeutige und korrekte Verbindung in der Regel sichergestellt. Die Ausrichtung wird durch die Leiterplattenplatzierung und die Verkabelung bestimmt.
