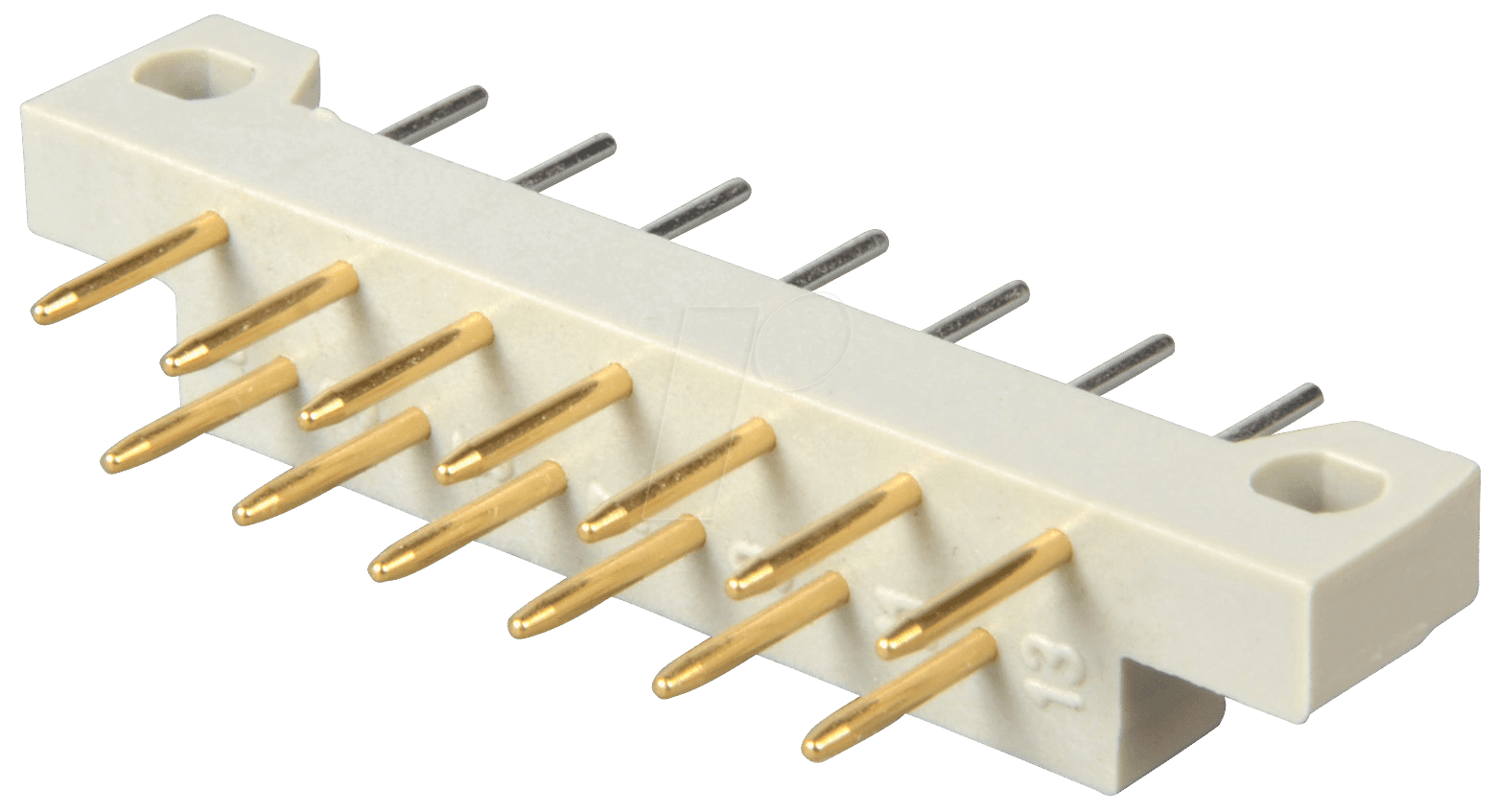

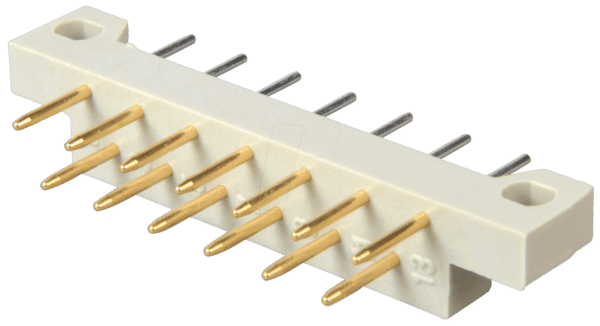

STIFTL. 13G – Ihre präzise Verbindung für anspruchsvolle Elektronikprojekte
Benötigen Sie eine zuverlässige und standardisierte Schnittstelle für Ihre Leiterplattenprojekte? Der STIFTL. 13G – eine 13-polige Stiftleiste nach DIN 41617, speziell für Printmontage und gerade Ausrichtung – bietet die ideale Lösung für Ingenieure, Entwickler und ambitionierte Maker, die Wert auf Robustheit, einfache Handhabung und sichere Signalübertragung legen. Dieses Bauteil schließt die Lücke zwischen verschiedenen elektronischen Komponenten und garantiert eine stabile mechanische sowie elektrische Verbindung, die den Anforderungen moderner Elektronikschaltungen gerecht wird.
Maximale Konnektivität und Standardkonformität
Die DIN 41617 Norm ist ein etablierter Standard in der Elektrotechnik, der für seine Zuverlässigkeit und breite Akzeptanz bekannt ist. Die STIFTL. 13G Stiftleiste erfüllt diese Norm konsequent und bietet Ihnen damit eine zukunftssichere und kompatible Lösung. Mit 13 Polen stellt sie eine hohe Dichte an Anschlüssen auf minimalem Raum zur Verfügung, was sie besonders wertvoll für kompakte Designs macht, bei denen jedes Millimeter zählt.
- Erfüllt DIN 41617 Standard: Gewährleistet Interoperabilität und Zuverlässigkeit durch Einhaltung eines bewährten Industriestandards.
- 13-polige Konfiguration: Bietet eine hohe Anzahl von Anschlussmöglichkeiten für komplexe Schaltungen und mehrfunktionale Module.
- Printmontage (THT): Ermöglicht eine robuste und langlebige Lötverbindung direkt auf der Leiterplatte für maximale mechanische Stabilität.
- Gerade Ausführung: Vereinfacht die Platzierung und Verdrahtung auf der Leiterplatte und erleichtert das Steckverbinden von Gegenstücken.
Technische Überlegenheit und Materialqualität
Der entscheidende Unterschied der STIFTL. 13G liegt in der sorgfältigen Auswahl der Materialien und der präzisen Fertigung. Die Kontakte sind in der Regel aus einer Kupferlegierung gefertigt, die für ihre exzellente Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Eine Oberflächenveredelung, oft mit einer Edelmetallschicht wie Gold, minimiert den Übergangswiderstand und schützt die Kontakte vor Oxidation, was eine dauerhaft zuverlässige Signalübertragung auch unter ungünstigen Umgebungsbedingungen sicherstellt. Das Gehäusematerial, typischerweise ein Hochtemperatur-Kunststoff wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer), zeichnet sich durch hohe thermische Beständigkeit aus und übersteht problemlos die Lötprozesse, ohne sich zu verformen oder seine mechanischen Eigenschaften zu verlieren.
Anwendungsgebiete und Design-Flexibilität
Die STIFTL. 13G Stiftleiste ist aufgrund ihrer Eigenschaften ein vielseitiges Bauteil für eine breite Palette von Anwendungen. Sie eignet sich hervorragend für die Signalübertragung in:
- Industrielle Steuerungen: Verbindungen von Sensoren, Aktoren und Steuergeräten in Automatisierungsanlagen.
- Messtechnik: Aufbau von Datenlogger- und Messsystemen, bei denen präzise Signalübertragung entscheidend ist.
- Telekommunikationsgeräte: Interne Verbindungen in Kommunikationsmodulen und Netzwerkhardware.
- Audio- und Videotechnik: Signalweiterleitung in professionellen Audiogeräten oder spezialisierten AV-Systemen.
- Prototypenentwicklung und Forschung: Flexible und standardisierte Schnittstellen für die Erprobung neuer Schaltungen und Technologien.
- Embedded Systems: Anbindung von Peripheriegeräten und externen Modulen an Mikrocontroller-basierte Systeme.
Die gerade Ausführung in Verbindung mit der Printmontage ermöglicht eine klare und organisierte Leiterplattenlayout-Gestaltung. Sie können die Stiftleiste so positionieren, dass eine optimale Kabelführung gewährleistet ist und eine einfache mechanische Verriegelung mit passenden Buchsen ermöglicht wird. Dies reduziert die Anfälligkeit für Vibrationen und sorgt für eine feste Steckverbindung.
Vergleich mit Standardlösungen
Während viele Standard-Stiftleisten auf dem Markt erhältlich sind, hebt sich die STIFTL. 13G durch ihre konsequente Orientierung an der DIN 41617 Norm und die damit verbundene Qualität hervor. Billigere Alternativen bieten oft minderwertige Kontaktmaterialien, die schneller oxidieren und zu höheren Übergangswiderständen führen können. Dies kann zu Signalverlusten, Fehlfunktionen und einer verkürzten Lebensdauer des Gesamtsystems führen. Zudem sind die Gehäusematerialien bei minderwertigen Produkten oft nicht für die hohen Temperaturen beim Lötprozess ausgelegt, was zu Verformungen und einer Beeinträchtigung der mechanischen Integrität führt. Die STIFTL. 13G bietet hier eine Investition in Zuverlässigkeit und Langlebigkeit, die sich langfristig auszahlt, indem sie potenzielle Ausfallursachen minimiert und die Performance Ihrer Schaltung optimiert.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produktname | STIFTL. 13G – Stiftleiste |
| Polzahl | 13 |
| Norm | DIN 41617 |
| Montageart | Printmontage (Through-Hole Technology – THT) |
| Ausrichtung | Gerade |
| Kontaktmaterial | Hochleitfähige Kupferlegierung, typischerweise mit Edelmetallbeschichtung (z.B. Gold) zur Korrosionsbeständigkeit und Reduzierung des Übergangswiderstands. |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT, LCP), beständig gegen Löttemperaturen und mechanische Belastung. |
| Betriebstemperatur | Typischerweise -40°C bis +105°C, abhängig vom exakten Material und Hersteller. Gewährleistet Funktionalität unter verschiedensten Umgebungsbedingungen. |
| Isolationswiderstand | Sehr hoch (typischerweise > 1 GΩ bei 500V DC), gewährleistet eine sichere Trennung der einzelnen Leiterbahnen. |
| Mechanische Lebensdauer | Hohe Zyklenzahl (oft > 100 Steckzyklen), garantiert eine langanhaltende Verbindungsqualität. |
| Anwendungsspezifische Vorteile | Stabile Steckverbindung, einfache Handhabung, gute Abschirmung gegen Umwelteinflüsse bei entsprechender Gehäuseauswahl und Anwendung. |
FAQ – Häufig gestellte Fragen zu STIFTL. 13G – Stiftleiste, 13-polig, DIN 41617, Print, gerade
Welche Vorteile bietet die DIN 41617 Norm für diese Stiftleiste?
Die Einhaltung der DIN 41617 Norm sichert eine standardisierte Bauform und elektrische Eigenschaften, was Kompatibilität mit anderen nach dieser Norm gefertigten Komponenten gewährleistet. Dies erleichtert die Auswahl passender Gegenstücke und reduziert das Risiko von Kompatibilitätsproblemen in Ihren Elektronikprojekten.
Ist diese Stiftleiste für Lötprozesse mit hoher Temperatur geeignet?
Ja, die STIFTL. 13G ist mit einem Gehäuse aus Hochtemperatur-Kunststoff gefertigt, der so konzipiert ist, dass er den Temperaturen bei gängigen Lötverfahren wie Wellenlöten oder Handlöten problemlos standhält, ohne sich zu verformen oder seine mechanischen Eigenschaften zu verlieren.
Was bedeutet „Printmontage“ und welche Vorteile hat sie?
Printmontage, auch bekannt als Through-Hole Technology (THT), bedeutet, dass die Anschlusspins der Stiftleiste durch Löcher auf der Leiterplatte gesteckt und von der Unterseite verlötet werden. Dies führt zu einer mechanisch sehr robusten und langlebigen Verbindung, die Vibrationen und mechanischen Belastungen besser standhält als reine Oberflächenmontage (SMD).
Kann ich die STIFTL. 13G auch in rauen Umgebungen einsetzen?
Die hochwertigen Kontaktmaterialien, oft mit Edelmetallbeschichtung, und die robuste Bauweise machen die STIFTL. 13G widerstandsfähig gegen Oxidation und Korrosion. Für einen erweiterten Schutz in extrem rauen Umgebungen sollten jedoch zusätzliche Gehäuse oder Abdichtungen in Betracht gezogen werden, abhängig von der spezifischen Anwendung.
Wie viele Steck- und Entriegelungszyklen hält eine STIFTL. 13G typischerweise aus?
Die mechanische Lebensdauer von hochwertigen Stiftleisten nach DIN 41617 liegt typischerweise bei über 100 Steckzyklen. Die genaue Zahl kann je nach Hersteller und spezifischer Ausführung variieren, aber die Konstruktion zielt auf eine dauerhafte und zuverlässige Verbindung über viele Betriebszyklen hinweg ab.
Welche Rolle spielt die gerade Ausführung bei der Montage?
Die gerade Ausführung der Stiftleiste erleichtert das Anstecken von Buchsen und Kabeln erheblich. Sie ermöglicht eine lineare und ungehinderte Verbindung, was besonders in Been oder bei der automatischen Bestückung von Vorteil ist. Zudem unterstützt sie eine geordnete Kabelführung auf der Leiterplatte.
Bietet diese Stiftleiste Schutz vor Kurzschlüssen zwischen den Kontakten?
Ja, die einzelnen Kontakte sind durch das Gehäusematerial voneinander isoliert. Der hohe Isolationswiderstand stellt sicher, dass keine ungewollten Strompfade zwischen den benachbarten Pins entstehen, was für die Signalintegrität und die Sicherheit der Schaltung unerlässlich ist.
