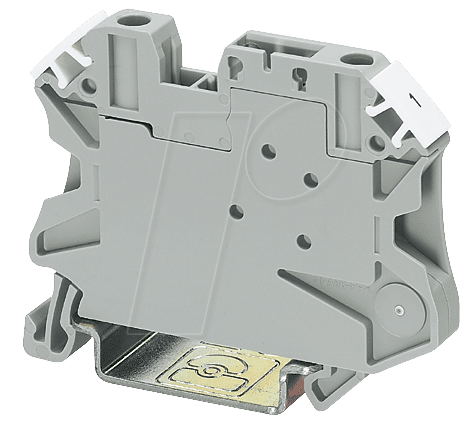

ST 4 TG – Die intelligente Durchgangsklemme mit Trennmöglichkeit für professionelle Elektroinstallationen
Die ST 4 TG Durchgangsklemme mit Trennmöglichkeit ist die ultimative Lösung für Elektriker und Techniker, die eine zuverlässige und flexible Verbindungslösung für Schaltschränke, Verteiler und industrielle Anwendungen suchen. Sie löst das Problem der einfachen, aber sicheren Stromverteilung, bei der Trennfunktionen und schnelle Fehlerlokalisierung gefragt sind.
Maximale Flexibilität und Sicherheit: Die Vorteile der ST 4 TG
Im Vergleich zu herkömmlichen Durchgangsklemmen bietet die ST 4 TG entscheidende Vorteile, die sie zur überlegenen Wahl für anspruchsvolle Elektroinstallationen machen. Ihre integrierte Trennmöglichkeit vereinfacht Wartungsarbeiten und Fehlersuche erheblich, indem sie das schnelle und sichere Unterbrechen von Stromkreisen ermöglicht, ohne die gesamte Installation demontieren zu müssen. Dies spart wertvolle Zeit und reduziert das Risiko von Bedienfehlern.
- Integrierte Trennfunktion: Ermöglicht schnelles und sicheres Trennen von Stromkreisen für Wartung und Fehlerbehebung.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit und zuverlässige Leistung auch unter anspruchsvollen Bedingungen.
- Einfache Montage: Dank durchdachtem Design und klarer Kennzeichnung ist die Installation schnell und unkompliziert.
- Hohe Kontaktzuverlässigkeit: Sorgt für dauerhaft stabile elektrische Verbindungen, minimiert Übergangswiderstände und verhindert Hotspots.
- Platzsparendes Design: Kompakte Abmessungen ermöglichen eine effiziente Nutzung des Bauraums in Schaltschränken und Gehäusen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in Industrie, Gewerbe und Hausinstallation.
- Klar definierte Trennstelle: Ermöglicht eine eindeutige Identifizierung der getrennten Leitungen zur Vermeidung von Verwechslungen.
Technologische Überlegenheit der ST 4 TG
Die ST 4 TG Durchgangsklemme mit Trennmöglichkeit zeichnet sich durch eine fortschrittliche Technologie aus, die auf Zuverlässigkeit, Sicherheit und Benutzerfreundlichkeit ausgelegt ist. Das Kernstück bildet ein robustes Klemmgehäuse, gefertigt aus flammhemmendem und hochschlagzähem Polyamid (PA). Dieses Material gewährleistet nicht nur eine exzellente elektrische Isolation, sondern auch eine hohe mechanische Belastbarkeit und Beständigkeit gegen Umwelteinflüsse wie Feuchtigkeit und aggressive Chemikalien. Die Klemmtechnik selbst basiert auf einer bewährten Schraubverbindung, die eine sichere und dauerhafte Fixierung der Leiter gewährleistet. Ein entscheidendes Merkmal ist der integrierte, leicht zugängliche Trennschieber. Dieser ermöglicht das einfache und werkzeuglose Trennen der Stromverbindung. Bei der Trennung wird der Stromkreis eindeutig unterbrochen, was die Sicherheit bei Wartungsarbeiten signifikant erhöht. Die Kontaktmaterialien sind aus einer hochleitfähigen Kupferlegierung gefertigt, die für geringe Übergangswiderstände und eine hohe Stromtragfähigkeit sorgt. Dies minimiert Energieverluste und verhindert eine übermäßige Erwärmung der Klemme.
Anwendungsbereiche und Einsatzszenarien
Die ST 4 TG Durchgangsklemme mit Trennmöglichkeit findet breite Anwendung in sämtlichen Bereichen der modernen Elektroinstallation. In industriellen Schaltanlagen dient sie zur zuverlässigen Verteilung von Steuer- und Leistungssignalen, wobei die Trennfunktion bei der Inbetriebnahme, Wartung oder dem Austausch von Komponenten wie Motorschutzschaltern oder Relais unverzichtbar ist. Im Bereich der Gebäudetechnik, beispielsweise in Verteilern für Beleuchtungssysteme, Heizungsregelungen oder Lüftungsanlagen, ermöglicht sie eine einfache und sichere Unterteilung von Stromkreisen. Auch in Sonderanlagenbau, wo individuelle Lösungen gefordert sind, beweist die ST 4 TG ihre Flexibilität. Von der Steuerungstechnik für Maschinen bis hin zu komplexen Automatisierungssystemen – die Möglichkeit, einzelne Strompfade sicher und schnell zu trennen, ist hier von zentraler Bedeutung für die Betriebssicherheit und Effizienz. Die klare Kennzeichnungsmöglichkeit auf der Klemme selbst unterstützt zudem eine übersichtliche und nachvollziehbare Verdrahtung, was die Fehlersuche beschleunigt und die Wartungsfreundlichkeit erhöht.
Produkteigenschaften im Detail
| Eigenschaft | Detail |
|---|---|
| Modellbezeichnung | ST 4 TG |
| Typ | Durchgangsklemme mit Trennmöglichkeit |
| Anschlussart | Schraubanschluss |
| Max. Leiterquerschnitt (starr) | Bis 4 mm² |
| Max. Leiterquerschnitt (flexibel) | Bis 4 mm² |
| Nennstrom | Konform zur geltenden Norm für 4 mm² Anschlussklemmen (typischerweise 32A) |
| Nennspannung | Konform zur geltenden Norm für die Einsatzumgebung (typischerweise 400V AC) |
| Gehäusematerial | Flammhemmendes Polyamid (PA) |
| Farbe | Grau (Standard) |
| Trenneinrichtung | Integrierter, werkzeuglos bedienbarer Trennschieber |
| Montageart | Auf Hutschiene (35 mm) |
| Umgebungstemperatur (Betrieb) | -40°C bis +85°C (abhängig von Normen und spezifischen Einsatzbedingungen) |
| Schutzart (mit entsprechender Montage) | Bietet Schutz gegen unbeabsichtigte Berührung gemäß IP2X im montierten Zustand. |
FAQ – Häufig gestellte Fragen zu ST 4 TG – Durchgangsklemme mit Trennmöglichkeit
Was ist der Hauptvorteil der Trennmöglichkeit bei der ST 4 TG?
Der Hauptvorteil der Trennmöglichkeit ist die Möglichkeit, Stromkreise schnell, sicher und ohne Demontage von Leitungen oder anderen Komponenten zu unterbrechen. Dies vereinfacht Wartungsarbeiten, Reparaturen und die Fehlersuche erheblich und erhöht die Arbeitssicherheit.
Für welche Leiterquerschnitte ist die ST 4 TG geeignet?
Die ST 4 TG ist für starre und flexible Leiterquerschnitte von bis zu 4 mm² ausgelegt. Dies deckt eine breite Palette gängiger Verdrahtungsanforderungen ab.
Welche Art von Montage wird für die ST 4 TG empfohlen?
Die ST 4 TG ist für die Montage auf einer Standard-Hutschiene (35 mm) konzipiert. Dies ist die gängigste und effizienteste Montagemethode in Schaltschränken und Verteilern.
Wie wird die Sicherheit bei der Trennung gewährleistet?
Die Trennmöglichkeit wird durch einen integrierten, leicht zugänglichen Trennschieber realisiert. Dieser ermöglicht eine eindeutige und sichere Unterbrechung des Stromflusses, wodurch das Risiko eines elektrischen Schlags während der Wartung minimiert wird.
Ist die ST 4 TG für den Einsatz in rauen Umgebungen geeignet?
Ja, das Gehäusematerial aus flammhemmendem Polyamid (PA) ist robust, schlagzäh und beständig gegenüber vielen Umwelteinflüssen, was die ST 4 TG für eine Vielzahl von industriellen und gewerblichen Anwendungen geeignet macht.
Wie kann ich die ST 4 TG kennzeichnen?
Die Klemme ist in der Regel für die Aufnahme von Beschriftungsmaterialien oder integrierten Beschriftungsfeldern ausgelegt, um eine klare Zuordnung der angeschlossenen Leiter zu ermöglichen.
Welche Strom- und Spannungsbereiche unterstützt die ST 4 TG?
Die Nennstrom- und Nennspannungsdaten richten sich nach den geltenden Normen für Klemmen dieser Größe und Klasse. Typischerweise sind sie für eine Nennspannung von 400V AC und einen Nennstrom von bis zu 32A ausgelegt, jedoch sollten die spezifischen Produktdaten für die exakten Werte konsultiert werden.
