Hochwertige Spulen & Ringkerne für jede Anwendung – Ihr Experte bei Lan.de
Entdecken Sie bei Lan.de eine umfassende Auswahl an Spulen und Ringkernen, die für höchste Ansprüche in den Bereichen Elektronik, Technik und IT entwickelt wurden. Ob für anspruchsvolle Filteranwendungen, die effiziente Energieumwandlung in Netzteilen oder als unverzichtbare Komponenten in HF-Schaltungen – unser Sortiment deckt eine breite Palette von Einsatzgebieten ab. Wir haben speziell für Ingenieure, Entwickler, Hobbyisten und professionelle Anwender die passenden Produkte zusammengestellt, die durch Präzision, Zuverlässigkeit und optimale Leistung überzeugen.
Umfassende Auswahl an Spulen und Ringkernen
Das Herzstück vieler elektronischer Systeme bilden Spulen und Ringkerne. Diese passiven Bauteile sind entscheidend für die Speicherung von Energie im magnetischen Feld und spielen eine zentrale Rolle in der Signalverarbeitung und Stromversorgung. Bei Lan.de finden Sie eine diverse Produktpalette, die von kleinen SMD-Spulen für kompakte Schaltungen bis hin zu leistungsstarken Ringkernspulen für industrielle Anwendungen reicht. Unser Angebot umfasst verschiedenste Bauformen wie Drosseln, Leistungspulen, Entstörspulen und Spezialspulen, die jeweils für spezifische Anforderungen optimiert sind. Ringkerne, bekannt für ihre hohe Effizienz und geringen Streuverluste, sind ideal für Transformatoren, Induktivitäten und Filter.
Worauf Sie beim Kauf von Spulen und Ringkernen achten sollten
Die Auswahl der richtigen Spule oder des passenden Ringkerns ist entscheidend für die Funktionalität und Performance Ihrer Schaltung. Berücksichtigen Sie folgende Kernkriterien:
- Induktivität (L): Die wichtigste Kenngröße, die in Henry (H), Millihenry (mH) oder Mikrohenry (µH) angegeben wird. Sie bestimmt, wie viel magnetische Energie die Spule bei einem bestimmten Strom speichern kann. Wählen Sie die Induktivität basierend auf den Frequenzanforderungen und der gewünschten Filterwirkung.
- Nennstromstärke (Imax): Die maximale Strombelastbarkeit der Spule, bevor es zu Überhitzung oder Sättigung des Kernmaterials kommt. Eine Überschreitung kann zu dauerhaften Schäden führen.
- Gleichstromwiderstand (DCR): Ein niedriger DCR ist wichtig, um Energieverluste durch Wärmeentwicklung zu minimieren, insbesondere bei Leistungspulen.
- Sättigungsstrom (Isat): Der Strom, bei dem die Induktivität aufgrund des magnetischen Sättigungseffekts im Kern abnimmt. Dies ist besonders bei Leistungspulen und Ringkernen relevant.
- Betriebsfrequenz: Die Frequenz, bei der die Spule optimal arbeiten soll. Unterschiedliche Kernmaterialien und Wicklungsdesigns sind für verschiedene Frequenzbereiche optimiert.
- Kernmaterial: Ferrit, Eisenpulver oder laminiertes Eisen haben unterschiedliche magnetische Eigenschaften, die sich auf die Leistung, den Frequenzbereich und die Sättigungscharakteristik auswirken.
- Bauform und Abmessungen: Ob SMD, bedrahtet, offen oder geschlossen – die Bauform muss zu den Platzverhältnissen und Montageanforderungen Ihrer Platine passen.
- Toleranz: Die zulässige Abweichung der tatsächlichen Induktivität vom Nennwert.
- Sicherheitszertifizierungen: Für bestimmte Anwendungen, insbesondere im Bereich der Medizintechnik oder industriellen Steuerung, sind Zertifizierungen nach Normen wie UL, VDE oder IEC relevant.
- Umweltaspekte: Achten Sie auf RoHS-Konformität, die den Verzicht auf bestimmte bedenkliche Stoffe vorschreibt.

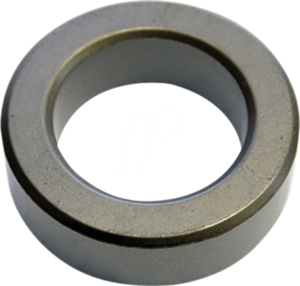

Ringkernspulen: Effizienz und Kompaktheit
Ringkerne sind aufgrund ihrer einzigartigen Form und Wickelweise besonders effizient. Sie minimieren magnetische Streuflüsse, was zu geringeren Energieverlusten und einer verbesserten elektromagnetischen Verträglichkeit (EMV) führt. Dies macht sie zur idealen Wahl für:
- Schaltnetzteile (SMPS): Als Transformatoren und Induktivitäten für die energieeffiziente Stromwandlung.
- Netzfilter: Zur Unterdrückung von hochfrequenten Störsignalen.
- Audioanwendungen: Für Transformatoren, die eine hohe Klangtreue und geringe Verzerrungen gewährleisten.
- HF-Anwendungen: In Schwingkreisen und Filtern für Funkgeräte und Kommunikationssysteme.
Die Auswahl des richtigen Kernmaterials für Ringkerne ist entscheidend. Gängige Materialien sind:
| Kernmaterial | Eigenschaften | Anwendungsbereiche |
|---|---|---|
| Hartferrit (Hard Ferrite) | Hohe Permeabilität bei niedrigen Frequenzen, gute magnetische Sättigung, preisgünstig. | DC-DC-Wandler bei niedrigen Frequenzen, allgemeine Induktivitäten, Netzdrosseln. |
| Eisenpulver (Iron Powder) | Geringere Permeabilität als Ferrit, gleichmäßige Sättigung über ein breites Frequenzspektrum, geringere Kernverluste bei hohen Frequenzen, gute Strombelastbarkeit. | Schaltnetzteile (SMPS), PFC-Schaltungen, HF-Filter, Breitband-Induktivitäten. Marken wie Micrometals bieten eine große Vielfalt an Pulvermaterialien. |
| Molybdändimolybdän (Mo-Permalloy) | Sehr hohe Permeabilität, geringe Kernverluste, exzellente Eigenschaften bei mittleren bis hohen Frequenzen. | HF-Transformatoren, Hochleistungsfilter, spezialisierte DC-DC-Wandler. |
| Silizium-Eisen (Silicon Steel) | Hohe Permeabilität, niedrige Hysterese- und Wirbelstromverluste bei Netzfrequenzen (50/60 Hz). | Netztransformatoren, Leistungsinduktivitäten im Niederfrequenzbereich. |
Leistungspulen: Robustheit und Strombelastbarkeit
Leistungspulen sind das Arbeitspferd in Netzteilen und Stromversorgungseinheiten. Sie müssen hohe Ströme zuverlässig verarbeiten können, ohne zu überhitzen oder zu sättigen. Die Konstruktion ist oft auf eine maximale Energieübertragung und minimale Verluste ausgelegt:
- Kerne: Häufig werden massive Ferritkerne oder Ringkerne aus Eisenpulver oder legierten Materialien verwendet, die für hohe Sättigungsströme ausgelegt sind.
- Wicklungen: Dicke Kupferdrähte oder Litzendrähte werden verwendet, um den Gleichstromwiderstand zu minimieren. Bei sehr hohen Strömen kommen auch Flachbandwicklungen zum Einsatz.
- Kapselung: Viele Leistungspulen sind für eine bessere Wärmeabfuhr und mechanische Stabilität vergossen oder lackiert.
Renommierte Hersteller wie Würth Elektronik, TDK, Coilcraft und Murata bieten ein breites Spektrum an Leistungspulen, die verschiedenste Normen und Leistungsanforderungen erfüllen.

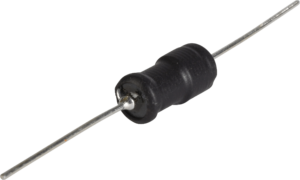

Drosseln und Entstörspulen: EMV-Optimierung
In modernen elektronischen Geräten ist die elektromagnetische Verträglichkeit (EMV) von größter Bedeutung. Drosseln und Entstörspulen spielen hier eine Schlüsselrolle:
- Gleichtakt-Drosseln (Common-Mode Chokes): Werden eingesetzt, um Gleichtaktstörungen auf Leitungen zu unterdrücken. Sie bestehen oft aus zwei gegenläufig gewickelten Spulen auf einem gemeinsamen Kern, sodass sie im Normalbetrieb keine nennenswerte Induktivität aufweisen, aber Störsignale effektiv dämpfen.
- Tiefstfrequenz-Drosseln: Dienen zur Filterung von niederfrequenten Störungen, oft in Verbindung mit Kondensatoren in LC-Filtern.
- HF-Drosseln: Zum Blockieren von hochfrequenten Signalen, während Gleichstrom oder niederfrequente Signale passieren können.
Die korrekte Auswahl einer Drossel erfordert Kenntnisse über die Frequenzbereiche der Störsignale und die erforderliche Dämpfung. Die Sättigungscharakteristik ist auch hier relevant, da Störsignale oft pulsierend sind.
Spezialspulen und kundenspezifische Lösungen
Neben den Standardvarianten bieten wir auch Spezialspulen für Nischenanwendungen an. Dazu gehören:

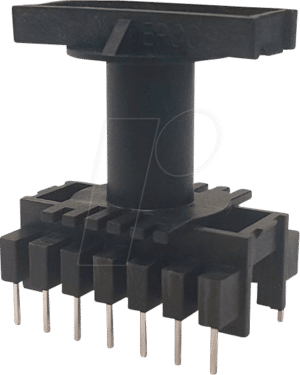

- Leistungstransformatoren: Zur Anpassung von Spannungen in verschiedenen Stromversorgungsstufen.
- HF-Transformatoren: Für Impedanzanpassungen und zur Signalübertragung im Hochfrequenzbereich.
- Drahtwiderstandspulen: Wo eine bestimmte Induktivität mit einem definierten Widerstandswert kombiniert werden muss.
- Kundenindividuelle Wickelgüter: Auf Anfrage entwickeln und fertigen wir Wickelgüter nach Ihren exakten Spezifikationen, um optimale Ergebnisse für Ihre spezifischen Projekte zu erzielen.
FAQ – Häufig gestellte Fragen zu Spulen, Ringkerne
Was ist der Unterschied zwischen einer Spule und einem Ringkern?
Eine Spule ist ein allgemeiner Begriff für eine elektrische Komponente, die aus einer oder mehreren Wicklungen eines Leiters besteht. Ein Ringkern ist eine spezielle Bauform eines Spulenkerns, der ringförmig ist. Spulen können verschiedene Kernformen haben (z.B. offener Kern, Toroid, Eisenpulverkern), während Ringkerne immer einen geschlossenen, ringförmigen Kern besitzen, was zu einer höheren Effizienz und geringeren Streufeldern führt.
Welches Kernmaterial ist für hohe Frequenzen am besten geeignet?
Für hohe Frequenzen sind Materialien mit geringen Kernverlusten und einer geeigneten Permeabilität entscheidend. Eisenpulverkerne (z.B. von Micrometals) und bestimmte Ferrite oder Mo-Permalloy-Legierungen eignen sich hervorragend. Standard-Ferrite sind oft für mittlere Frequenzen optimiert, während Hartferrite eher für niedrigere Frequenzen geeignet sind. Die genaue Wahl hängt vom spezifischen Frequenzbereich und der benötigten Induktivität ab.
Wie bestimme ich den richtigen Sättigungsstrom für meine Anwendung?
Der Sättigungsstrom (Isat) gibt an, bei welchem Strom die Induktivität der Spule signifikant abnimmt, da das Kernmaterial magnetisch gesättigt wird. Sie müssen den maximalen Strom ermitteln, der unter allen Betriebsbedingungen durch die Spule fließen wird, und sicherstellen, dass der Sättigungsstrom Ihrer gewählten Spule deutlich höher ist. Eine Faustregel ist, einen Sicherheitsfaktor von 1,5 bis 2 auf den maximalen Betriebsstrom anzuwenden.
Was bedeutet „RoHS-konform“ bei Spulen und Ringkernen?
RoHS (Restriction of Hazardous Substances) ist eine EU-Richtlinie, die die Verwendung bestimmter gefährlicher Substanzen in Elektro- und Elektronikgeräten beschränkt. „RoHS-konform“ bedeutet, dass die Spulen oder Ringkerne keine oder nur zulässige geringe Mengen von Substanzen wie Blei, Quecksilber, Cadmium, sechswertiges Chrom, polybromierte Biphenyle (PBB) und polybromierte Diphenylether (PBDE) enthalten. Dies ist wichtig für die Umweltverträglichkeit und den Export in viele Märkte.
Können Ringkerne für HF-Filter verwendet werden?
Ja, Ringkerne sind sehr gut für HF-Filter geeignet. Ihre kompakte Bauform und die geringen Streuverluste minimieren unerwünschte parasitäre Effekte. Speziell entwickelte Ringkerne mit geeigneten Kernmaterialien und präzisen Wicklungen können für Bandpass-, Tiefpass- und Hochpassfilter im Radiofrequenzbereich eingesetzt werden.
Was ist die magnetische Sättigung und warum ist sie wichtig?
Magnetische Sättigung tritt auf, wenn das Kernmaterial einer Spule mit zunehmendem Magnetfeld nicht mehr in der Lage ist, seine magnetische Flussdichte zu erhöhen. Ab diesem Punkt nimmt die Induktivität der Spule schnell ab. Dies ist besonders kritisch bei Leistungspulen und DC-DC-Wandlern, da eine Sättigung zu einem schnellen Anstieg des Stroms führen kann, was die Schaltung beschädigen könnte.
Welche Rolle spielt die Wicklungsart bei Leistungspulen?
Die Wicklungsart beeinflusst maßgeblich den Gleichstromwiderstand (DCR) und die Strombelastbarkeit. Bei Leistungspulen werden oft dicke Kupferdrähte oder Litzendrähte verwendet, um den DCR zu minimieren und Energieverluste zu reduzieren. Bei sehr hohen Strömen können auch Flachbandwicklungen zum Einsatz kommen, die eine größere Querschnittsfläche und eine bessere Wärmeableitung bieten.
