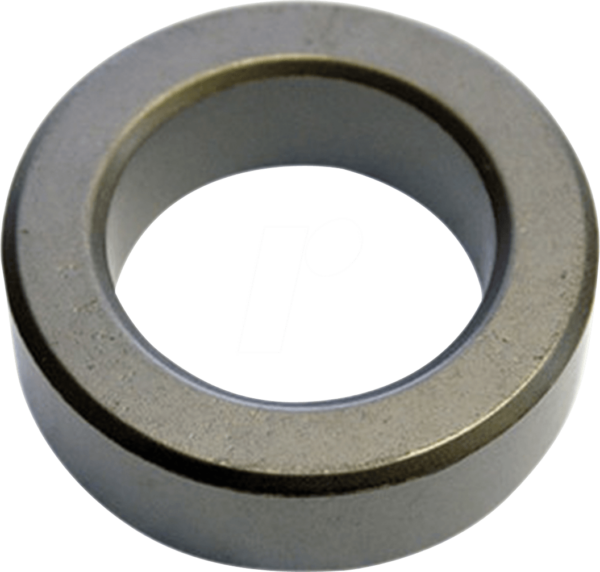

AMI FT-82-43 – Ferritkern: Optimale Induktivität und Rauschunterdrückung
Der AMI FT-82-43 Ferritkern mit einer Induktivität von 1,29 µH und dem hochwirksamen Material 43 ist die ideale Lösung für Elektronikentwickler und Hobbyisten, die EMI-Störungen (elektromagnetische Interferenz) effektiv minimieren und die Signalintegrität in ihren Schaltungen gewährleisten möchten. Wenn Sie auf der Suche nach einer zuverlässigen und leistungsstarken Komponente zur Rauschunterdrückung und Filterung sind, bietet dieser Ferritkern eine überlegene Performance gegenüber Standardlösungen.
Hocheffiziente Rauschunterdrückung mit Material 43
Das Herzstück des AMI FT-82-43 Ferritkerns bildet das speziell entwickelte Ferritmaterial 43. Dieses Material zeichnet sich durch seine herausragenden magnetischen Eigenschaften bei hohen Frequenzen aus. Es bietet eine signifikant höhere Permeabilität im Vergleich zu Materialien, die für niedrigere Frequenzen optimiert sind. Dies ermöglicht eine effektive Dämpfung von unerwünschten Hochfrequenzsignalen und Rauschen, die durch stromführende Leiter, wie z.B. Datenleitungen oder Stromversorgungen, abgestrahlt werden können. Die Auswahl von Material 43 ist kein Zufall; sie ist das Ergebnis intensiver Forschung und Entwicklung, um eine optimale Balance zwischen effektiver Dämpfung und minimalem Signalverlust zu erzielen. Standard-Ferritmaterialien können hier oft nicht die gleiche Leistung bringen, insbesondere in anspruchsvollen Anwendungen, wo höchste Signalqualität gefordert ist.
Anwendungsbereiche und Vorteile
Der AMI FT-82-43 Ferritkern ist ein unverzichtbares Bauteil in einer Vielzahl von elektronischen Geräten und Schaltungen. Seine primäre Funktion ist die Entstörung und Filterung von Störsignalen.
- Signalintegrität: In Hochgeschwindigkeitsdatenleitungen (z.B. USB, HDMI, Ethernet) hilft der Ferritkern, hochfrequente Gleichtaktstörungen zu unterdrücken, die die Datenübertragung beeinträchtigen und zu Übertragungsfehlern führen können.
- EMI-Reduzierung: In Netzteilen, Netzkabeln und Anschlusskabeln reduziert er die Abstrahlung von elektromagnetischer Energie, was für die Einhaltung von EMV-Normen (elektromagnetische Verträglichkeit) entscheidend ist. Dies verhindert, dass das Gerät selbst oder andere Geräte in seiner Umgebung gestört werden.
- Filterung von Schaltgeräuschen: Schaltregler und andere Leistungselektronik erzeugen oft hochfrequente Schaltgeräusche. Der Ferritkern kann diese Geräusche effektiv dämpfen und so die Leistung des Systems verbessern und die Geräuschbelastung für andere Komponenten reduzieren.
- Einfache Implementierung: Der Kern ist so konzipiert, dass er einfach über ein Kabel geschoben oder um Leiter gewickelt werden kann, was eine schnelle und unkomplizierte Integration in bestehende oder neue Designs ermöglicht. Dies spart Entwicklungszeit und Kosten.
- Kompaktes Design: Trotz seiner leistungsstarken Eigenschaften ist der FT-82-43 relativ kompakt und benötigt nur wenig Platz auf der Leiterplatte oder im Kabelbaum, was besonders in Gehäusen mit begrenztem Platzangebot von Vorteil ist.
Technische Spezifikationen und Materialeigenschaften
Der AMI FT-82-43 Ferritkern überzeugt durch seine präzisen technischen Daten und die hochwertigen Materialeigenschaften, die für seine Effektivität sorgen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modell | AMI FT-82-43 |
| Typ | Ferritkern |
| Induktivität (typisch) | 1,29 µH |
| Material | Ferrit 43 |
| Formfaktor | Offener Kern (für Kabel) |
| Außendurchmesser | Ca. 21,5 mm |
| Innendurchmesser | Ca. 12,7 mm |
| Höhe | Ca. 10 mm |
| Anwendungstemperaturbereich | -40°C bis +125°C |
| Einsatzfrequenzbereich | Optimiert für Frequenzen im MHz-Bereich (typisch 1 MHz – 100 MHz) |
| Zulassungen/Normen | Konformität mit RoHS-Richtlinien (sofern zutreffend, bitte Produktdatenblatt konsultieren) |
| Qualitative Eigenschaften | Hohe Permeabilität, gute Dämpfungseigenschaften bei hohen Frequenzen, thermische Stabilität |
Warum AMI FT-82-43? Überlegenheit durch Material und Design
Die Wahl des richtigen Ferritkerns ist entscheidend für die Leistung und Zuverlässigkeit elektronischer Systeme. Der AMI FT-82-43 setzt sich durch mehrere Schlüsselfaktoren von der Masse ab:
- Optimierte Materialzusammensetzung: Ferrit 43 ist spezifisch für den Einsatz in HF-Anwendungen konzipiert. Seine Curie-Temperatur und seine Permeabilitätskurve sind so abgestimmt, dass eine maximale Effizienz bei der Dämpfung von Störsignalen in den relevanten Frequenzbereichen erzielt wird. Im Gegensatz zu universellen Ferriten, die oft einen Kompromiss darstellen, liefert Material 43 eine gezielte und leistungsstarke Rauschunterdrückung.
- Präzise Induktivität: Die angegebene Induktivität von 1,29 µH ist ein exakter Wert, der Entwicklern ermöglicht, die Filtercharakteristik ihrer Schaltungen präzise zu berechnen und zu optimieren. Dies minimiert das Risiko von unerwarteten Leistungseinbußen durch ungenaue Bauteilspezifikationen.
- Robuste Bauweise: Der Kern ist für den industriellen Einsatz ausgelegt und hält typischen Umgebungsbedingungen stand. Seine mechanische Stabilität sorgt für eine langfristige und zuverlässige Funktion.
- Kosteneffizienz trotz Leistung: Während hochwertiges Material seinen Preis hat, bietet der AMI FT-82-43 eine außergewöhnliche Leistung pro investiertem Euro. Die verbesserte Signalqualität und die reduzierte Fehleranfälligkeit können auf lange Sicht erhebliche Kosten für Fehlersuche, Nacharbeit und Produktgarantien einsparen.
FAQ – Häufig gestellte Fragen zu AMI FT-82-43 – Ferritkern, 1,29 uH, Material: 43
Was ist die Hauptfunktion eines Ferritkerns wie des AMI FT-82-43?
Die Hauptfunktion eines Ferritkerns ist die Dämpfung von hochfrequenten Störsignalen und elektromagnetischer Interferenz (EMI) in elektrischen Leitungen. Er wirkt wie ein Hochpassfilter für Rauschen, indem er unerwünschte Frequenzen absorbiert und so die Signalintegrität verbessert und die Abstrahlung von Störungen reduziert.
Für welche Frequenzbereiche ist das Material 43 am besten geeignet?
Das Ferritmaterial 43 ist besonders gut für Anwendungen im mittleren bis hohen Frequenzbereich geeignet, typischerweise von etwa 1 MHz bis 100 MHz. Es bietet eine gute Balance zwischen hoher Permeabilität und geringen Verlusten in diesem Spektrum, was es ideal für die Rauschunterdrückung in Datenleitungen und Stromversorgungen macht.
Kann der AMI FT-82-43 um mehrere Kabel gleichzeitig gewickelt werden?
Ja, der FT-82-43 ist als offener Kern konzipiert, was das Überziehen von Kabeln erleichtert. Sie können ihn um ein einzelnes Kabel wickeln oder, je nach Dicke und Anzahl, auch um mehrere Kabel gleichzeitig. Das Wickeln um mehrere Kabel erhöht die Gesamtimpedanz und somit die Dämpfungswirkung für Gleichtaktstörungen, die von allen Leitungen gemeinsam getragen werden.
Welchen Unterschied macht die Angabe der Induktivität von 1,29 µH?
Die Induktivität von 1,29 µH ist ein wichtiger Parameter, der angibt, wie gut der Kern in der Lage ist, einen magnetischen Fluss zu erzeugen und dadurch Störsignale zu beeinflussen. Dieser spezifische Wert hilft Ingenieuren, die Filtercharakteristik des Ferrits in ihren Schaltungen präzise zu berechnen und sicherzustellen, dass er die gewünschte Dämpfung bei den relevanten Frequenzen erreicht, ohne die Nutzsignale negativ zu beeinflussen.
Ist der AMI FT-82-43 für alle Arten von Kabeln geeignet?
Der AMI FT-82-43 ist für eine breite Palette von Kabeltypen geeignet, insbesondere für Daten- und Stromkabel, die anfällig für Hochfrequenzstörungen sind. Dazu gehören beispielsweise USB-Kabel, Netzwerkkabel (Ethernet), Stromversorgungsleitungen von Computern und Unterhaltungselektronik, Audiokabel und viele andere. Die Größe des Kerns (Innendurchmesser von ca. 12,7 mm) bestimmt, wie dick die Kabel sein dürfen, die hindurchgeführt werden.
Wie wird die Wirksamkeit des Ferritkerns gemessen?
Die Wirksamkeit eines Ferritkerns wird üblicherweise durch Messung der Einfügedämpfung (Insertion Loss) im relevanten Frequenzbereich bestimmt. Dies wird typischerweise mit einem Netzwerkanalysator durchgeführt. Eine höhere Einfügedämpfung bedeutet, dass der Ferritkern Störsignale effektiver dämpft. Das Material 43 und die spezifische Induktivität des FT-82-43 sind darauf optimiert, eine signifikante Einfügedämpfung in kritischen Frequenzbereichen zu erzielen.
Unterstützt der AMI FT-82-43 den Einsatz in rauen Umgebungen oder bei hohen Temperaturen?
Ferritmaterialien, einschließlich des Materials 43, sind in der Regel thermisch stabil und können in einem weiten Temperaturbereich von typischerweise -40°C bis +125°C eingesetzt werden. Der FT-82-43 ist somit für viele industrielle und automotive Anwendungen geeignet, bei denen extreme Temperaturen auftreten können. Die genauen Spezifikationen für den Temperaturbereich sollten jedoch immer dem produktspezifischen Datenblatt entnommen werden.
