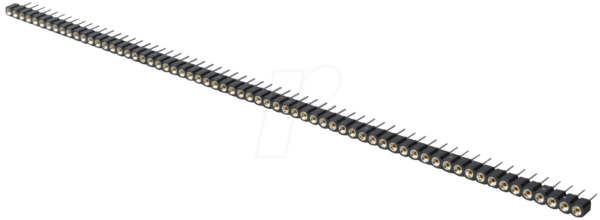

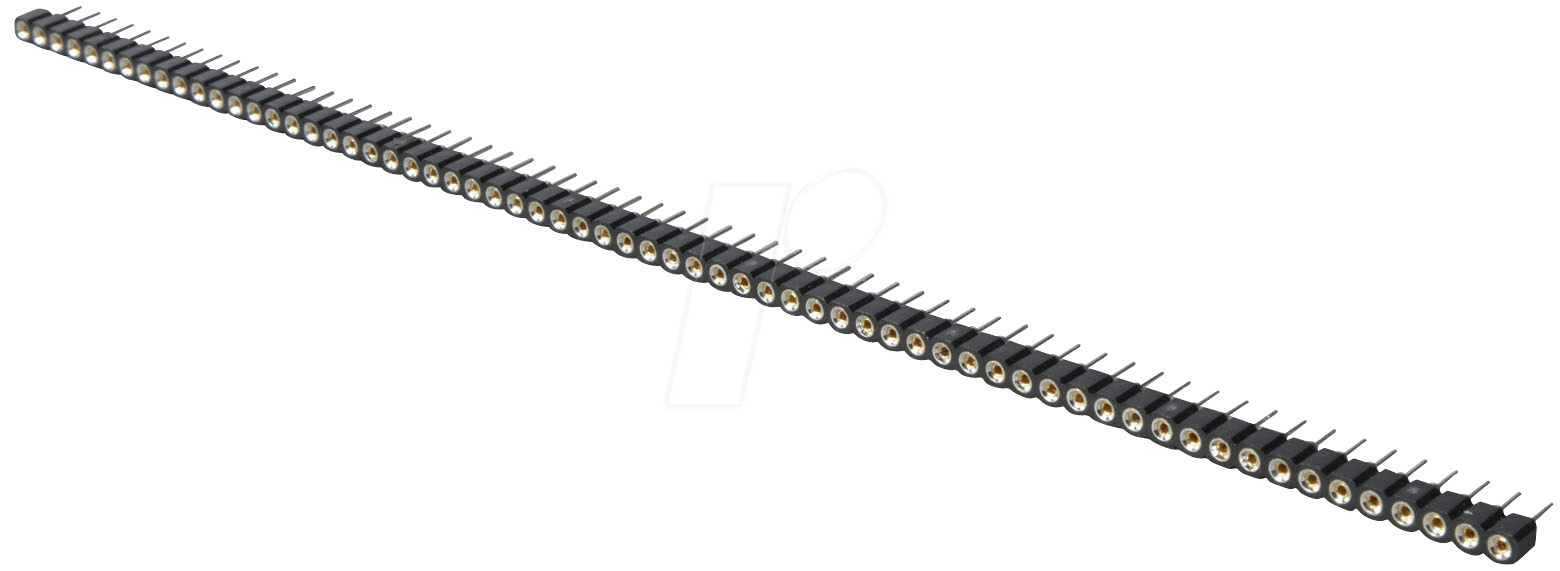

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: Die SPL 64 Buchsenleiste
Für Entwickler, Ingenieure und versierte Hobbyisten, die eine zuverlässige und stabile elektrische Verbindungslösung für komplexe Schaltungen benötigen, stellt die SPL 64 Buchsenleiste eine ideale Wahl dar. Sie löst das Problem der präzisen und sicheren Verbindung von bis zu 64 einzelnen Signalen auf engstem Raum, was insbesondere in der Prototypenentwicklung, im Anlagenbau und in der industriellen Automatisierung von entscheidender Bedeutung ist. Diese einreihige Buchsenleiste mit einem Rastermaß von 2,54 mm bietet eine überlegene Alternative zu unübersichtlichen Lötverbindungen oder weniger robusten Stecksystemen und gewährleistet eine fehlerfreie Signalübertragung.
Warum die SPL 64 Buchsenleiste die überlegene Wahl ist
Die SPL 64 Buchsenleiste zeichnet sich durch ihre herausragende Qualität, Präzision und Vielseitigkeit aus. Im Gegensatz zu einfachen Mehrfachsteckern oder unzureichend abgeschirmten Lösungen bietet die SPL 64 eine definierte und stabile Kontaktierung, die Signalverluste minimiert und die Integrität Ihrer Schaltung aufrechterhält. Der Pinabstand von 2,54 mm ist ein etablierter Standard in der Elektronik, der eine breite Kompatibilität mit vielen anderen Komponenten und Stecksystemen sicherstellt. Die gerade Ausführung ermöglicht eine saubere und ordentliche Verlegung von Kabeln und Leiterbahnen.
Technische Spezifikationen und Premium-Qualität
Die SPL 64 Buchsenleiste wurde konzipiert, um den Anforderungen professioneller Anwendungen gerecht zu werden. Ihre Konstruktion und die verwendeten Materialien garantieren eine lange Lebensdauer und zuverlässige Performance auch unter anspruchsvollen Umgebungsbedingungen.
Material und Haptik
- Gehäusematerial: Hochwertiger, thermoplastischer Kunststoff (z.B. PBT oder PA), der für seine hohe mechanische Stabilität, Temperaturbeständigkeit und elektrische Isolationseigenschaften bekannt ist. Dies schützt die empfindlichen Kontakte vor Umwelteinflüssen und Beschädigungen.
- Kontaktmaterial: Phosphorbronze oder Berylliumkupfer mit einer galvanischen Vergoldung. Die Vergoldung bietet exzellente elektrische Leitfähigkeit, Korrosionsbeständigkeit und reduziert den Kontaktwiderstand erheblich, was für die Signalintegrität unerlässlich ist.
- Haptik: Die Oberfläche des Gehäuses ist glatt und präzise gefertigt, was eine einfache Handhabung und präzise Positionierung beim Bestücken von Platinen ermöglicht.
Design-Merkmale
- Einreihige Bauform: Ermöglicht eine kompakte Montage auf Leiterplatten und reduziert den Platzbedarf im Gehäuse Ihrer Geräte.
- Gerade Ausführung: Ideal für Aufsteckverbindungen auf Leiterplatten, bei denen die Verbindung senkrecht zur Platine erfolgen soll. Dies erleichtert das Routing von Kabelbäumen und die Integration in bestehende Systeme.
- Rastermaß 2,54 mm (0,1 Zoll): Ein universeller Standard, der die Kompatibilität mit einer Vielzahl von Steckern, Jumpern und anderen elektronischen Komponenten sicherstellt und die Beschaffung weiterer Bauteile vereinfacht.
- 64 poliger Anschluss: Bietet eine hohe Dichte an Anschlusspunkten für komplexe Signalübertragungen, ohne die Notwendigkeit mehrerer kleinerer Stecker.
Robustheit und Zuverlässigkeit
- Hohe Steckzyklen: Die sorgfältige Materialauswahl und Konstruktion gewährleisten eine hohe Anzahl an gesteckten und getrennten Verbindungen, was die Lebensdauer des Produkts maximiert.
- Gute elektrische Leitfähigkeit: Die vergoldeten Kontakte sorgen für minimale Signalverluste und reduzieren den Übergangswiderstand, was für schnelle Datenübertragungen und analoge Signale entscheidend ist.
- Mechanische Stabilität: Das stabile Gehäuse und die präzise gefertigten Kontakte verhindern ein Verbiegen oder Brechen, selbst bei häufiger Nutzung.
Einsatzmöglichkeiten der SPL 64 Buchsenleiste
Die Vielseitigkeit der SPL 64 Buchsenleiste macht sie zu einem unverzichtbaren Bauteil in zahlreichen Anwendungsbereichen der modernen Elektronik und IT.
Anwendungsbereiche
- Prototypenentwicklung und Laboranwendungen: Ideal für den schnellen Aufbau und die Modifikation von Schaltungen auf Steckplatinen (Breadboards) oder für die Anbindung von Sensoren und Aktoren an Mikrocontroller-Systeme wie Arduino oder Raspberry Pi.
- Industrielle Automatisierung: Perfekt für die Datenübertragung zwischen Steuerungen, Sensoren, Aktoren und HMI-Panels in Produktionsanlagen, Robotik und Prozessautomatisierung.
- Netzwerktechnik und IT-Infrastruktur: Einsatz in Servern, Switches und anderen Netzwerkgeräten zur Signalweiterleitung und internen Konfiguration.
- Messtechnik und Prüfaufbauten: Ermöglicht die zuverlässige Anbindung von Messinstrumenten und Prüfköpfen zur präzisen Erfassung von Signalen.
- Audio- und Videotechnik: Zur Signalverbindung in professionellen AV-Geräten, Mischpulten oder Studiotechnik, wo eine hohe Signalqualität unerlässlich ist.
- Spezialelektronik und Forschung: Ein Standardbauteil für den Einsatz in hochspezialisierten elektronischen Geräten und Forschungsprojekten.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | Buchsenleiste |
| Anzahl der Pole | 64 |
| Bauform | Einreihig |
| Rastermaß (Pinabstand) | 2,54 mm (0,1 Zoll) |
| Ausrichtung | Gerade (für Durchsteckmontage auf Leiterplatten) |
| Gehäusematerial | Hochwertiger Thermoplast (z.B. PBT, PA) – Bietet hohe mechanische Festigkeit und thermische Beständigkeit. |
| Kontaktmaterial | Phosphorbronze oder Berylliumkupfer, galvanisch vergoldet – Für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Betriebstemperatur | Typischerweise -40°C bis +105°C (abhängig vom spezifischen Material des Gehäuses) – Geeignet für eine breite Palette von Umgebungsbedingungen. |
| Nennstrom | Bis zu 1 Ampere pro Kontakt (abhängig von der Ausführung und Kühlung) – Ausreichend für viele Signal- und niederstromige Leistungsanwendungen. |
| Spannungsfestigkeit | Typischerweise 500 V AC/DC – Bietet eine sichere Isolation für die meisten Standardanwendungen. |
| Isolationswiderstand | ≥ 1000 MΩ – Gewährleistet eine zuverlässige elektrische Trennung zwischen den Kontakten. |
| Steckkraft | Präzise und definierte Steckkraft, die ein sicheres Einstecken und Lösen ohne übermäßige Kraftanwendung ermöglicht. |
FAQ – Häufig gestellte Fragen zu SPL 64 – Buchsenleiste, 64-polig, einreihig, RM 2,54, gerade
Was ist der Hauptvorteil einer 64-poligen Buchsenleiste gegenüber kleineren Steckern?
Die Hauptvorteile liegen in der Effizienz und Übersichtlichkeit. Eine 64-polige Buchsenleiste ermöglicht die Übertragung einer großen Anzahl von Signalen über eine einzige Verbindung. Dies reduziert die Anzahl der benötigten Kabel und Steckverbinder, minimiert potenzielle Fehlerquellen bei der Verkabelung und schafft eine ordentlichere und besser verwaltbare Lösung, insbesondere in komplexen Systemen.
Ist das Rastermaß von 2,54 mm (0,1 Zoll) mit anderen Komponenten kompatibel?
Ja, das Rastermaß von 2,54 mm ist ein universeller und weit verbreiteter Standard in der Elektronik. Dies bedeutet, dass die SPL 64 Buchsenleiste mit einer Vielzahl von Steckern, Jumpern, Kabeln und anderen elektronischen Bauteilen kompatibel ist, die ebenfalls dieses Rastermaß verwenden. Dies erleichtert die Integration in bestehende Projekte und die Beschaffung weiterer Zubehörteile erheblich.
Welche Arten von Kabeln oder Steckern können mit der SPL 64 Buchsenleiste verwendet werden?
Die SPL 64 Buchsenleiste ist primär dafür konzipiert, mit passenden Buchsensteckern (female headers) bestückt zu werden, die auf die Stiftleiste gesteckt werden. Sie kann auch direkt mit Dupont-Steckern oder anderen kundenspezifischen Kabeln mit passenden Sockeln verbunden werden. Die gerade Ausführung ist optimal für die direkte Montage auf Leiterplatten.
Ist die SPL 64 Buchsenleiste für hohe Stromstärken geeignet?
Die SPL 64 Buchsenleiste ist in erster Linie für Signalübertragungen und niederstromige Anwendungen konzipiert. Der Nennstrom pro Kontakt liegt typischerweise bei bis zu 1 Ampere. Für Anwendungen mit deutlich höheren Stromstärken sind separate Stromversorgungskabel und -steckverbinder zu verwenden, um eine Überlastung und potenzielle Beschädigung der Buchsenleiste zu vermeiden.
Welchen Zweck erfüllt die Vergoldung der Kontakte?
Die galvanische Vergoldung der Kontakte bietet mehrere entscheidende Vorteile: Sie minimiert den elektrischen Übergangswiderstand, was für eine verlustfreie Signalübertragung unerlässlich ist. Darüber hinaus schützt die Goldbeschichtung die Kontakte vor Korrosion und Oxidation, was eine langfristige Zuverlässigkeit und eine hohe Anzahl von Steckzyklen gewährleistet, selbst in feuchter oder aggressiver Umgebung.
Kann die SPL 64 Buchsenleiste in industriellen Umgebungen eingesetzt werden?
Ja, die SPL 64 Buchsenleiste ist aufgrund ihrer robusten Bauweise und der Verwendung hochwertiger Materialien wie PBT/PA-Gehäuse und vergoldeter Kontakte sehr gut für den Einsatz in industriellen Umgebungen geeignet. Sie widersteht Vibrationen, Temperaturschwankungen und bietet eine zuverlässige Signalverbindung, die für die industrielle Automatisierung und Steuerungstechnik unerlässlich ist.
