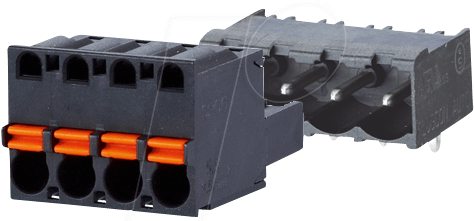

SP 06 5 VBNC – Die Revolution für sichere und effiziente Steckverbindungen
Sie suchen nach einer zuverlässigen und zeitsparenden Lösung für Ihre elektrischen Verbindungen? Die SP 06 5 VBNC Federkraftklemme ist speziell für Ingenieure, Techniker und Heimwerker konzipiert, die höchste Ansprüche an Sicherheit, Geschwindigkeit und Langlebigkeit stellen. Mit ihrer innovativen Stecktechnologie und der robusten Konstruktion ermöglicht diese 6-polige Klemme mit 5,00 mm Rastermaß mühelos und fehlerfrei die Realisierung komplexer Verdrahtungsprojekte, wo herkömmliche Schraubklemmen an ihre Grenzen stoßen.
Herausragende Vorteile der SP 06 5 VBNC Federkraftklemme
Warum ist die SP 06 5 VBNC die überlegene Wahl gegenüber Standardlösungen? Die Antwort liegt in ihrer intelligenten Konstruktion, die auf Zuverlässigkeit und Benutzerfreundlichkeit ausgelegt ist. Traditionelle Verdrahtungsmethoden sind oft zeitaufwendig und anfällig für Fehler, wie locker sitzende Verbindungen oder falsch angezogene Schrauben, was zu Leistungseinbußen oder sogar zu gefährlichen Situationen führen kann. Die SP 06 5 VBNC adressiert diese Schwachstellen direkt:
- Schnelle und einfache Installation: Kein Werkzeug erforderlich – einfach den abisolierten Draht einführen und die Verbindung ist sicher. Dies spart signifikant Zeit und reduziert das Risiko von Installationsfehlern.
- Vibrationsresistenz: Die integrierte Federkraft sorgt für einen permanenten und sicheren Kontakt, der auch unter widrigen Bedingungen wie Vibrationen oder Temperaturschwankungen seine Integrität behält.
- Flexibilität und Modularität: Die steckbare Bauweise ermöglicht eine einfache Anpassung und Erweiterung von Schaltkreisen. Mehrere Klemmen können nahtlos miteinander verbunden werden, um individuelle Anschlusslösungen zu schaffen.
- Hohe elektrische Leitfähigkeit: Hochwertige Materialien garantieren einen geringen Übergangswiderstand und somit eine effiziente Stromübertragung, was für die Performance Ihrer Systeme entscheidend ist.
- Sicherheit durch Berührungsschutz: Das Design der Klemme bietet optimalen Berührungsschutz und minimiert das Risiko von Kurzschlüssen und Stromschlägen.
- Platzsparendes Design: Das kompakte Format und das Rastermaß von 5,00 mm ermöglichen eine hohe Packungsdichte, selbst in beengten Einbauräumen.
- Langzeitstabilität: Die verwendete Federtechnologie ist für ihre Langlebigkeit bekannt und gewährleistet zuverlässige Verbindungen über einen langen Zeitraum.
Technische Spezifikationen und Konstruktionsmerkmale
Die SP 06 5 VBNC zeichnet sich durch eine präzise gefertigte Konstruktion aus, die auf Langlebigkeit und höchste Leistung ausgelegt ist. Jede Komponente wurde sorgfältig ausgewählt, um eine optimale Funktionalität und Sicherheit zu gewährleisten. Die 6-polige Ausführung bietet dabei eine hohe Flexibilität für die Verdrahtung von Schaltkreisen mit mehreren Anschlusspunkten. Das Rastermaß von 5,00 mm ist ein Industriestandard, der eine optimale Balance zwischen Kompaktheit und einfacher Handhabung bietet und Kompatibilität mit einer Vielzahl von Leiterplatten und Gehäusen sicherstellt. Die steckbare Natur der Klemme, gekennzeichnet durch das „VBNC“ im Namen, hebt die Werkzeuglosigkeit und die einfache, aber sichere mechanische Verriegelung hervor. Dies ist ein entscheidendes Merkmal für Anwendungen, bei denen schnelle Anschlusswechsel oder Wartungsarbeiten erforderlich sind.
Detailübersicht der Materialeigenschaften und Konstruktionsdetails
Die Auswahl der Materialien ist entscheidend für die Performance und Lebensdauer elektrischer Komponenten. Bei der SP 06 5 VBNC Federkraftklemme stehen Zuverlässigkeit und elektrische Integrität im Vordergrund. Die präzise gefertigten Kontakte sind aus einer hochleitfähigen Legierung gefertigt, die für ihre geringe Oxidation und ihren niedrigen Übergangswiderstand bekannt ist. Dies gewährleistet eine konstante und verlustarme Stromübertragung, selbst unter hoher Belastung. Das Gehäusematerial besteht aus einem robusten, flammhemmenden Kunststoff (typischerweise Polyamid oder PBT), der nicht nur für mechanische Stabilität sorgt, sondern auch den erforderlichen Brandschutzstandards entspricht. Die Federkraftmechanik selbst ist aus einem speziell behandelten Federstahl gefertigt, der über Jahre hinweg eine gleichbleibende Klemmkraft aufrechterhält, ohne an Elastizität zu verlieren. Diese Kombination aus hochwertigen Materialien garantiert eine sichere und dauerhafte Verbindung, die auch extremen Umgebungsbedingungen standhält.
Anwendungsgebiete der SP 06 5 VBNC Federkraftklemme
Die Vielseitigkeit der SP 06 5 VBNC macht sie zur idealen Wahl für eine breite Palette von Anwendungen in verschiedenen Branchen:
- Industrielle Automatisierung: Zur schnellen und sicheren Verdrahtung von Sensoren, Aktoren und Steuergeräten in Fertigungsstraßen und komplexen Anlagen.
- Schaltschrankbau: Ermöglicht eine übersichtliche und effiziente Verkabelung von Schaltschränken, reduziert Montagezeiten und minimiert Fehlerquellen.
- Gebäudetechnik: Perfekt geeignet für die Installation von Beleuchtungssystemen, Bussystemen oder zur Verteilung von Netzwerksignalen, wo Zuverlässigkeit und einfache Installation Priorität haben.
- Fahrzeugbau: Die Vibrationsresistenz und die robuste Bauweise prädestinieren die Klemme für den Einsatz in Fahrzeugen, wo Bewegungen und wechselnde Umgebungsbedingungen eine Herausforderung darstellen.
- Prototypenentwicklung und Laboranwendungen: Ermöglicht schnelle Änderungen und Anpassungen in der Entwicklung und im Testaufbau.
- Hausgeräte: Für die sichere und dauerhafte elektrische Verbindung von Komponenten in Waschmaschinen, Kühlschränken und anderen Haushaltsgeräten.
- LED-Technologie: Ideal für die einfache und sichere Anbindung von LED-Modulen und -Streifen, wo häufige Installationen oder Austauschvorgänge anfallen.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | SP 06 5 VBNC |
| Typ der Klemme | Federkraftklemme, steckbar |
| Anzahl der Pole | 6 |
| Rastermaß (RM) | 5,00 mm |
| Anschlussart | Werkzeuglose Steckverbindung |
| Anschlussquerschnitt (einadrig starr) | 0,5 mm² – 2,5 mm² (entspricht AWG 22 – 14) |
| Anschlussquerschnitt (mehradrig flexibel) | 0,5 mm² – 1,5 mm² (entspricht AWG 22 – 16) |
| Nennspannung | 320 V |
| Nennstrom | 18 A |
| Gehäusematerial | Flammhemmender Kunststoff (z.B. Polyamid) |
| Leitermaterial | Hochleitfähige Kupferlegierung |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Schutzart (montiert) | IP20 (basierend auf Standardmontage) |
| Zertifizierungen | CE, RoHS konform |
FAQ – Häufig gestellte Fragen zu SP 06 5 VBNC – Federkraftklemme, steckbar, 6-pol, RM 5,00
Kann die SP 06 5 VBNC auch für mehrdrähtige (flexible) Leiter verwendet werden?
Ja, die SP 06 5 VBNC Federkraftklemme ist sowohl für einadrige starre Leiter als auch für mehradrige flexible Leiter mit einem Querschnitt von 0,5 mm² bis 1,5 mm² (AWG 22 – 16) geeignet. Für eine optimale Verbindung bei flexiblen Leitern wird die Verwendung von Aderendhülsen empfohlen.
Ist die Installation der SP 06 5 VBNC wirklich werkzeuglos möglich?
Absolut. Das „VBNC“ in der Bezeichnung steht für „Verbindung, werkzeuglos, Nennspannung, Crimp“. Sie benötigen kein Werkzeug, um den abisolierten Draht einzuführen und eine sichere Verbindung herzustellen. Dies reduziert die Montagezeit erheblich und minimiert das Risiko von Beschädigungen am Leiter.
Wie sicher ist die Verbindung bei Vibrationen oder Erschütterungen?
Die integrierte Federkraft sorgt für einen permanenten und sicheren Kontakt, der auch unter widrigen Bedingungen wie Vibrationen oder Temperaturschwankungen seine Integrität behält. Dies macht die SP 06 5 VBNC ideal für Anwendungen, bei denen eine hohe Zuverlässigkeit unter mechanischer Belastung gefordert ist.
Welche Art von Strom kann die Klemme maximal verarbeiten?
Die SP 06 5 VBNC ist für eine Nennspannung von 320 V und einen Nennstrom von 18 A ausgelegt. Diese Spezifikationen sind für die meisten Anwendungen in der Industrie, Gebäudetechnik und im allgemeinen Elektronikbereich mehr als ausreichend.
Ist die Klemme für den Einsatz im Außenbereich geeignet?
Die SP 06 5 VBNC bietet im montierten Zustand standardmäßig eine Schutzart von IP20. Für den Einsatz in feuchten oder staubigen Umgebungen sind zusätzliche Schutzmaßnahmen oder speziell dafür entwickelte Gehäusetechnik erforderlich. Die Kernfunktion der Klemme ist jedoch für den zuverlässigen Inneneinsatz optimiert.
Wie wird die Qualität und Lebensdauer der Federkraft gewährleistet?
Die Federkraftmechanik besteht aus einem speziell behandelten Federstahl, der für seine Langlebigkeit und die Beibehaltung seiner elastischen Eigenschaften über lange Zeiträume bekannt ist. Dies stellt sicher, dass die Verbindung auch nach tausenden von Zyklen oder über viele Jahre hinweg konstant sicher bleibt.
Kann ich die SP 06 5 VBNC mit anderen Klemmen derselben Serie oder von anderen Herstellern kombinieren?
Die SP 06 5 VBNC ist mit dem definierten Rastermaß von 5,00 mm und den steckbaren Schnittstellen konzipiert. Während sie ideal mit anderen Produkten derselben Serie oder Herstellers für eine nahtlose Integration entwickelt wurde, ist die Kompatibilität mit Produkten anderer Hersteller immer von den exakten mechanischen und elektrischen Spezifikationen abhängig. Es wird stets empfohlen, vor der Kombination die technischen Daten zu prüfen oder direkt beim Hersteller nachzufragen.
