SMD 0805 / 1008 Bauelemente: Präzision für Ihre Elektronikprojekte
In unserem Sortiment an SMD 0805 und SMD 1008 Bauelementen finden Sie eine breite Palette an hochpräzisen Komponenten, die für moderne Elektronikentwicklungen unerlässlich sind. Diese Bauformen, bekannt für ihre kompakten Abmessungen, eignen sich hervorragend für Applikationen, bei denen Platz eine entscheidende Rolle spielt. Ob für komplexe Schaltungen in der Unterhaltungselektronik, anspruchsvolle Steuerungen in der Automobilindustrie, miniaturisierte Medizintechnik oder energieeffiziente Beleuchtungslösungen – unsere Auswahl bietet die passende Lösung für professionelle Entwickler, Hobbyisten und Bildungseinrichtungen.
Auswahlkriterien für SMD 0805 / 1008 Bauelemente
Beim Kauf von SMD 0805 und SMD 1008 Bauelementen ist eine sorgfältige Auswahl entscheidend, um die optimale Leistung und Zuverlässigkeit Ihrer Schaltungen zu gewährleisten. Berücksichtigen Sie folgende Hauptkriterien:
- Elektrische Spezifikationen: Achten Sie auf die exakten Nennwerte wie Widerstand, Kapazität, Induktivität, Spannungsfestigkeit und Strombelastbarkeit. Diese müssen exakt zu den Anforderungen Ihrer Schaltung passen.
- Toleranz: Die Genauigkeit der Bauteile ist oft kritisch. Prüfen Sie die angegebene Toleranz (z.B. ±1%, ±5%, ±10%), um sicherzustellen, dass die Funktion Ihrer Schaltung nicht beeinträchtigt wird.
- Betriebstemperaturbereich: Unterschiedliche Anwendungen stellen unterschiedliche Anforderungen an die thermische Belastung. Stellen Sie sicher, dass die Bauteile für den vorgesehenen Temperaturbereich ausgelegt sind.
- Materialien und Aufbau: Spezielle Materialien wie Keramik (für Kondensatoren), Metallschichten (für Widerstände) oder ferritische Kerne (für Induktivitäten) beeinflussen Leistung, Stabilität und Lebensdauer.
- Hersteller und Qualität: Renommierte Hersteller wie Yageo, KEMET, Murata oder Vishay bieten oft eine höhere Zuverlässigkeit und konsistentere Qualität. Achten Sie auf entsprechende Zertifizierungen.
- Verfügbarkeit und Verpackung: Berücksichtigen Sie die benötigte Stückzahl und die verfügbaren Verpackungsformen (z.B. Rolle, Tray), insbesondere für automatische Bestückungsprozesse.
- Spezifische Normen und Zulassungen: Für bestimmte Branchen (z.B. Automotive, Medizintechnik) sind oft spezielle Normen und Zulassungen (z.B. AEC-Q200) erforderlich.
Vielfalt und Anwendungsbereiche von SMD 0805 und 1008
Die Bauformen SMD 0805 (0.08 Zoll x 0.05 Zoll) und SMD 1008 (0.10 Zoll x 0.08 Zoll) repräsentieren etablierte Standardgrößen im Bereich der oberflächenmontierbaren elektronischen Bauelemente. Sie bieten einen idealen Kompromiss zwischen Miniaturisierung und Handhabbarkeit für automatische Bestückungsprozesse.
Widerstände (Resistors)
Unser Angebot an SMD-Widerständen in den Größen 0805 und 1008 umfasst eine breite Palette an Technologien:
- Dünnschichtwiderstände (Thin Film Resistors): Bieten hohe Präzision und Stabilität, ideal für Messtechnik und Präzisionsschaltungen. Typische Materialien sind Tantaldinitrid (TaN) oder Siliziumnitrid (SiN).
- Dickschichtwiderstände (Thick Film Resistors): Die gängigste und kostengünstigste Variante, geeignet für allgemeine Anwendungen, Lastwiderstände und Strommessung. Die Widerstandsschicht besteht oft aus einem Gemisch von Metalloxiden und Glas.
- Shunt-Widerstände: Spezielle Widerstände mit sehr geringem Widerstandswert zur präzisen Strommessung. Materialkombinationen wie Manganin oder Konstantan werden hier häufig eingesetzt.
- Arrays und Netzwerke: Mehrere Widerstände in einem einzigen Gehäuse für Platzersparnis und reduzierte Montagezeit.
Die Nennleistungen für SMD 0805 Widerstände liegen typischerweise bei 1/8W oder 1/10W, während SMD 1008 Widerstände oft 1/5W oder 1/4W bewältigen können. Die Temperaturbeständigkeit ist in der Regel gut, oft bis zu 125°C oder 155°C.
Kondensatoren (Capacitors)
Für SMD-Kondensatoren in diesen Baugrößen bieten wir verschiedene Dielektrika an:
- Keramikkondensatoren (Ceramic Capacitors):
- Typ C0G/NP0: Bieten höchste Temperaturstabilität und geringe Verluste, ideal für Oszillatoren, Filter und Zeitkreise. Bestehen aus reiner Keramik ohne pielektrische Effekte.
- Typ X7R: Ein Kompromiss zwischen Kapazitätswert und Temperaturstabilität, gut geeignet für Entkopplungszwecke und allgemeine Anwendungen. Bieten höhere Kapazitätswerte bei moderaten Temperaturschwankungen.
- Typ Y5V/Z5U: Bieten sehr hohe Kapazitätswerte, sind aber empfindlicher gegenüber Temperatur und Gleichspannung. Einsatzgebiete sind weniger kritische Filter und Entkopplung.
Die Materialvielfalt reicht von Bariumtitanat-basierten Keramiken bis hin zu komplexeren Dielektrika.
- Tantal- und Niobkondensatoren: Bieten höhere spezifische Kapazität und sind oft für Anwendungen mit höheren Spannungsanforderungen geeignet, obwohl diese Bauformen in 0805/1008 seltener sind als Keramikkondensatoren.
Die Spannungsfestigkeit variiert stark, von wenigen Volt bis zu mehreren hundert Volt, abhängig vom Dielektrikum und der Baugröße. Kondensatoren sind entscheidend für die Entkopplung von Spannungsversorgungen, Signalfilterung und Energiespeicherung.
Induktivitäten (Inductors)
SMD-Induktivitäten in 0805 und 1008 sind für Filteranwendungen, Schwingkreise und zur Unterdrückung von Störsignalen unerlässlich:
- Mehrlagen-Induktivitäten (Multilayer Inductors): Kompakte Bauform, die durch Schichten von Keramik oder Ferrit und leitenden Bahnen gefertigt wird.

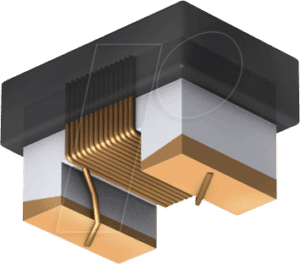

- Drahtwickel-Induktivitäten (Wire-wound Inductors): Bieten oft höhere Strombelastbarkeit und bessere Q-Faktoren, besonders bei niedrigeren Frequenzen.
- Ferritperlen (Ferrite Beads): Dienen zur Unterdrückung von Hochfrequenzstörungen und werden oft in Serie zu Stromversorgungen geschaltet.
Die Auswahl der Kernmaterialien (Ferrit, Eisenpulver) und die Wickeltechnologie bestimmen die Induktivität, den Sättigungsstrom und die Eigenresonanzfrequenz.
Andere SMD-Bauelemente
Neben Widerständen, Kondensatoren und Induktivitäten führen wir auch eine Auswahl an weiteren SMD-Bauelementen in den Größen 0805 und 1008, darunter:
- Dioden: Kleine Signal- und Gleichrichterdioden für verschiedene Schaltfunktionen.
- Transistoren: Kleine Bipolar- (BJT) und Feldeffekttransistoren (MOSFET) für Schalt- und Verstärkeranwendungen.
- LEDs: Kompakte Leuchtdioden in verschiedenen Farben und Helligkeitsstufen für Anzeigen und Beleuchtung.
- Varistoren und Suppressoren: Zum Schutz empfindlicher Schaltungen vor Überspannungen.
Vergleichstabelle: SMD 0805 vs. SMD 1008
| Merkmal | SMD 0805 | SMD 1008 |
|---|---|---|
| Abmessungen (L x B) | ca. 2.0 mm x 1.25 mm | ca. 2.5 mm x 2.0 mm |
| Beliebtheit/Verbreitung | Sehr hoch, universell einsetzbar | Hoch, für etwas mehr Leistung oder Bauraum |
| Typische Nennleistung (Widerstände) | 1/10W, 1/8W | 1/8W, 1/5W, 1/4W |
| Typische Spannungsfestigkeit (Kondensatoren) | Bis zu 50V (oft höher für spezielle Typen) | Bis zu 100V (oft höher für spezielle Typen) |
| Verfügbare Komponentenvielfalt | Extrem hoch | Hoch, besonders für höhere Werte und Leistungen |
| Handhabung/Bestückung | Gut, auch für kleinere Automaten | Sehr gut, Standard für Pick-and-Place |
| Raumbedarf | Minimal | Gering, bietet mehr Spielraum |
| Anwendungsbeispiele | Mobiltelefone, Wearables, IoT-Geräte, komplexe Schaltungen | Stromversorgungen, Filter, kleinere Leistungsanwendungen, Industrie-Elektronik |
FAQ – Häufig gestellte Fragen zu SMD 0805 / 1008
Was bedeutet die Bezeichnung „0805“ und „1008“?
Die Zahlen 0805 und 1008 beziehen sich auf die Zoll-basierten Abmessungen des Bauteilgehäuses. „0805“ steht für eine Länge von 0.08 Zoll und eine Breite von 0.05 Zoll. „1008“ entspricht 0.10 Zoll Länge und 0.08 Zoll Breite. Diese Einheiten sind in der Elektronikindustrie historisch gewachsen und werden oft für die Gerätegröße verwendet.
Welche Vorteile bieten SMD-Bauteile gegenüber bedrahteten Komponenten?
SMD-Bauteile (Surface Mount Device) ermöglichen eine höhere Integrationsdichte auf Leiterplatten, reduzieren das Board-Design komplexer und sind ideal für automatisierte Bestückungsprozesse, was zu niedrigeren Fertigungskosten führt. Sie sind zudem oft leichter und benötigen weniger Platz.
Sind SMD 0805 / 1008 Bauelemente für hohe Ströme oder Spannungen geeignet?
Obwohl diese Bauformen kompakt sind, gibt es Varianten, die für moderate Ströme und Spannungen ausgelegt sind. Für sehr hohe Strom- oder Spannungsanforderungen sind jedoch oft größere Bauformen oder spezielle Hochleistungsbauelemente erforderlich. Spezifikationen wie maximale Strombelastbarkeit (in Ampere) und Spannungsfestigkeit (in Volt) sind hierbei entscheidend.
Wie beeinflusst die Wahl des Dielektrikums bei Kondensatoren die Leistung?
Das Dielektrikum bestimmt die Eigenschaften eines Kondensators maßgeblich. C0G/NP0-Keramik bietet höchste Stabilität, ist aber teurer und hat niedrigere Kapazitätswerte. X7R ist ein guter Kompromiss für allgemeine Anwendungen. Y5V/Z5U ermöglichen höchste Kapazitätswerte, sind aber für präzise Anwendungen weniger geeignet.
Welche Rolle spielen Toleranzen bei SMD-Bauelementen?
Die Toleranz gibt die maximale Abweichung des tatsächlichen Wertes vom Nennwert an (z.B. ±5%). Für präzise Schaltungen wie Oszillatoren oder Messtechnik sind geringe Toleranzen (±1% oder besser) unerlässlich. Für weniger kritische Anwendungen (z.B. einfache Entkopplung) sind höhere Toleranzen oft ausreichend und kostengünstiger.
Gibt es Umweltaspekte, die bei der Auswahl von SMD-Bauelementen berücksichtigt werden sollten?
Ja, die RoHS-Richtlinie (Restriction of Hazardous Substances) fordert die Beschränkung bestimmter gefährlicher Stoffe wie Blei. Die meisten modernen SMD-Bauelemente sind bleifrei und entsprechen diesen Umweltstandards. Achten Sie auf Hinweise wie „RoHS compliant“.
Was ist der Unterschied zwischen Dünnschicht- und Dickschichtwiderständen?
Dünnschichtwiderstände werden durch Aufdampfen oder Sputtern einer dünnen Widerstandsschicht (oft aus Metalllegierungen oder Metalloxiden) auf ein Keramiksubstrat hergestellt. Sie bieten hohe Präzision, niedrige Toleranzen und geringes Rauschen. Dickschichtwiderstände verwenden eine dickere Widerstandspaste, die auf ein Substrat aufgedruckt und eingebrannt wird. Sie sind kostengünstiger und für höhere Leistungen geeignet, haben aber meist größere Toleranzen und sind empfindlicher gegenüber Umwelteinflüssen.
