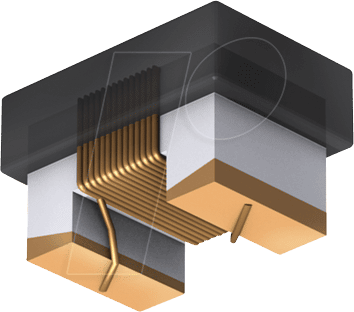

Hochleistungs-SMD-Induktivität L-0805AS 5,6uH: Präzision für anspruchsvolle Schaltungen
Die L-0805AS 5,6uH SMD-Induktivität ist die ideale Lösung für Entwickler und Techniker, die eine zuverlässige und kompakte Komponente zur Filterung, Energiespeicherung oder Impedanzanpassung in hochfrequenten Anwendungen benötigen. Sie adressiert das Bedürfnis nach geringer Größe bei gleichbleibend hoher Leistungsfähigkeit, was sie zur überlegenen Wahl gegenüber sperrigeren oder weniger präzisen Alternativen macht.
Präzision im kleinen Format: Die Vorteile der L-0805AS 5,6uH
In der Welt der Elektronikentwicklung zählt jedes Detail, insbesondere wenn es um die Performance und Zuverlässigkeit von Schaltungen geht. Die L-0805AS 5,6uH SMD-Induktivität verkörpert diese Präzision in einem winzigen Gehäuse und bietet eine Fülle von Vorteilen, die sie von Standardlösungen abheben:
- Kompakte Bauform: Das 0805-Gehäuse ermöglicht eine extrem platzsparende Integration auf der Leiterplatte, was für moderne, miniaturisierte Geräte unerlässlich ist.
- Hohe Zuverlässigkeit: Gefertigt aus hochwertiger Keramik und mit sorgfältig ausgewählten Wicklungsdrähten, garantiert diese Induktivität Langlebigkeit und konstante elektrische Eigenschaften auch unter anspruchsvollen Betriebsbedingungen.
- Präzise Induktivität: Mit einer exakt definierten Induktivität von 5,6uH ermöglicht sie eine genaue Abstimmung von Schwingkreisen und Filtern, was für Signalintegrität und Rauschunterdrückung entscheidend ist.
- Exzellente Frequenzeigenschaften: Die Keramikbauweise und die optimierte Wicklung tragen zu einem geringen parasitären Widerstand und Kapazität bei, was zu überlegenen Leistung bei hohen Frequenzen führt.
- Robustheit gegenüber Umwelteinflüssen: Die gewählten Materialien und die versiegelte Bauweise bieten Widerstandsfähigkeit gegen Feuchtigkeit, Temperaturschwankungen und mechanische Belastungen.
- Einfache Montage: Als SMD-Komponente (Surface Mount Device) ist sie für automatisierte Bestückungsprozesse optimiert, was die Produktionskosten senkt und die Effizienz steigert.
- Vielseitige Anwendungsmöglichkeiten: Von HF-Schaltungen über Stromversorgungen bis hin zu Signalfiltern – die L-0805AS 5,6uH ist einsetzbar, wo präzise Induktivität gefragt ist.
Technische Spezifikationen im Detail
Die L-0805AS 5,6uH SMD-Induktivität zeichnet sich durch eine Reihe von technischen Merkmalen aus, die für eine optimale Leistung in Ihrer Schaltung sorgen. Die sorgfältige Auswahl von Material und Konstruktion minimiert Verluste und gewährleistet eine präzise Funktion.
Kernmaterial: Hochreine Keramik. Dieses Material bietet ausgezeichnete dielektrische Eigenschaften, eine hohe thermische Stabilität und ist nicht magnetisch, was unerwünschte Kopplungen und Verluste bei hohen Frequenzen minimiert. Die inhärente Stabilität der Keramik sorgt für eine gleichbleibende Induktivität über einen weiten Temperaturbereich.
Wicklungsdraht: Kupferlackdraht mit hoher Leitfähigkeit und thermischer Beständigkeit. Die Isolationsschicht des Drahtes ist so gewählt, dass sie den Anforderungen der Lötprozesse standhält und gleichzeitig eine effiziente Isolation gewährleistet, um Windungsschlüsse zu verhindern.
Gehäusegröße: Standard 0805 (Imperial). Dies entspricht etwa 2,0 mm x 1,25 mm, ein gängiger Standard für SMD-Bauteile, der eine hohe Integrationsdichte auf Leiterplatten ermöglicht.
Induktivitätstoleranz: Typischerweise ±10% oder besser, abhängig von der spezifischen Charge und den Qualitätskontrollen. Diese Präzision ist entscheidend für die genaue Abstimmarbeit in Filtern und Oszillatorschaltungen.
Nennstromstärke: Die maximale Strombelastbarkeit ist ein kritischer Parameter, der durch die Wärmeentwicklung im Wicklungsdraht begrenzt wird. Die L-0805AS ist für Anwendungen konzipiert, bei denen die Stromanforderungen moderat sind, typischerweise im Bereich von einigen hundert Milliampere, was für die meisten HF- und Signalverarbeitungsanwendungen ausreichend ist.
Eigenresonanzfrequenz (SRF): Ein Schlüsselfaktor für Hochfrequenzanwendungen. Die SRF der L-0805AS 5,6uH ist so optimiert, dass sie weit über den typischen Betriebsfrequenzen liegt, für die sie ausgelegt ist, was eine effektive Funktion im gewünschten Frequenzband sicherstellt.
Gleichstromwiderstand (DCR): Ein niedriger DCR ist essenziell, um Leistungsverluste zu minimieren und die Effizienz zu maximieren. Die Auswahl des Wicklungsdrahtes und die Konstruktion zielen darauf ab, den DCR so gering wie möglich zu halten, was sich positiv auf die Gesamteffizienz der Schaltung auswirkt.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | SMD-Induktivität |
| Modellnummer | L-0805AS 5,6uH |
| Induktivität | 5,6 Mikrohenry (uH) |
| Gehäusegröße | 0805 (Imperial) |
| Kernmaterial | Keramik |
| Montagetyp | Surface Mount (SMD) |
| Toleranz | Typischerweise ±10% |
| Anwendungsfrequenzbereich | Breitbandig, optimiert für Hochfrequenzanwendungen |
| Betriebstemperaturbereich | Typisch -40°C bis +125°C |
| Anwendungsgebiete | HF-Schaltungen, Entkopplung, Filterung, Impedanzanpassung, DC-DC-Wandler |
Anwendungsbereiche und Einsatzmöglichkeiten
Die L-0805AS 5,6uH SMD-Induktivität ist ein vielseitig einsetzbares Bauteil, das in einer breiten Palette von elektronischen Geräten und Schaltungen seine Anwendung findet. Ihre präzisen elektrischen Eigenschaften und die kompakte Bauform machen sie zu einer bevorzugten Wahl für anspruchsvolle Designs.
Hochfrequenztechnik (HF)
In HF-Anwendungen, wie sie in Mobiltelefonen, WLAN-Modulen, Bluetooth-Geräten und drahtlosen Kommunikationssystemen vorkommen, ist die L-0805AS 5,6uH ideal zur Filterung von unerwünschten Frequenzen, zur Entkopplung von Stromversorgungsleitungen und zur Impedanzanpassung von Antennen und HF-Pfaden. Die geringen parasitären Effekte bei hohen Frequenzen sorgen für eine hohe Signalintegrität.
Signalfilterung und Rauschunterdrückung
Die Induktivität spielt eine zentrale Rolle in Tiefpass-, Hochpass- und Bandpassfiltern. Die L-0805AS 5,6uH ermöglicht eine präzise Auslegung solcher Filter, um Störsignale zu eliminieren und nur die gewünschten Frequenzkomponenten durchzulassen. Dies ist entscheidend für die Qualität von Audiosystemen, Sensoren und Messgeräten.
Energie-Management und DC-DC-Wandler
In Schaltnetzteilen und DC-DC-Wandlern fungiert die Induktivität als Energiespeicher. Die L-0805AS 5,6uH kann in Buck- oder Boost-Konvertern eingesetzt werden, um die Spannung effizient zu regeln. Ihre hohe Sättigungsstromfähigkeit (innerhalb ihrer Spezifikationen) und ihr niedriger DCR tragen zur Effizienz und Stabilität des Wandlers bei.
Entkopplung und Glättung
Zum Glätten von Spannungsschwankungen und zur Entkopplung von digitalen Schaltungen von Rauschen, das durch andere Komponenten verursacht wird, ist die L-0805AS 5,6uH eine effektive Lösung. Sie hilft, eine saubere und stabile Stromversorgung für empfindliche Bauteile wie Mikrocontroller und Prozessoren zu gewährleisten.
Schwingkreise und Oszillatoren
In Resonanzschaltungen, wie sie in FM-Sendern, Funkempfängern oder bestimmten Taktgeberschaltungen verwendet werden, bestimmt die Induktivität zusammen mit einer Kapazität die Resonanzfrequenz. Die genaue Induktivitätswert der L-0805AS 5,6uH ermöglicht eine präzise Frequenzbestimmung.
Prototypenentwicklung und Testaufbauten
Für Ingenieure, die Prototypen entwickeln oder neue Schaltungen testen, bietet die L-0805AS 5,6uH eine zuverlässige und gut spezifizierte Komponente, die konsistente Ergebnisse liefert und eine einfache Integration in verschiedenste Schaltungsdesigns ermöglicht.
FAQ – Häufig gestellte Fragen zu L-0805AS – SMD-Induktivität, 0805, Keramik, 5,6 uH
Was bedeutet die Angabe 0805 bei der SMD-Induktivität?
Die Angabe 0805 bezieht sich auf die Gehäusegröße der SMD-Komponente im imperialen Maßsystem. Sie bedeutet, dass die Länge des Bauteils etwa 0,08 Zoll und die Breite etwa 0,05 Zoll beträgt. Dies entspricht in metrischen Maßen ungefähr 2,0 mm x 1,25 mm. Diese Größe ist ein gängiger Standard in der Elektronikindustrie und ermöglicht eine dichte Bestückung von Leiterplatten.
Warum ist das Kernmaterial Keramik wichtig für diese Induktivität?
Das Kernmaterial Keramik bietet mehrere Vorteile, insbesondere für Hochfrequenzanwendungen. Keramik ist nicht magnetisch, was unerwünschte magnetische Kopplungen und Verluste bei hohen Frequenzen minimiert. Zudem zeichnet sich Keramik durch eine hohe thermische Stabilität aus, was bedeutet, dass die Induktivität auch bei wechselnden Temperaturen ihre elektrischen Eigenschaften beibehält. Dies führt zu einer zuverlässigeren und konsistenteren Leistung.
Welchen Einfluss hat die Induktivität von 5,6uH auf die Schaltungsleistung?
Der Wert von 5,6 Mikrohenry (uH) gibt an, wie stark die Induktivität dem Stromfluss Widerstand entgegensetzt und Energie in einem Magnetfeld speichert. Dieser spezifische Wert ist entscheidend für die Funktion von Filtern, Resonanzkreisen und Energiespeichern. In HF-Anwendungen kann er beispielsweise dazu dienen, bestimmte Frequenzen zu blockieren oder durchzulassen, während er in DC-DC-Wandlern zur Spannungsregelung beiträgt.
Für welche Art von Schaltungen ist diese SMD-Induktivität am besten geeignet?
Die L-0805AS 5,6uH ist besonders gut geeignet für Hochfrequenzanwendungen (HF), bei denen es auf präzise Signalverarbeitung und Rauschunterdrückung ankommt. Dazu gehören Schaltungen in Mobiltelefonen, WLAN-Modulen, Funkkommunikation und drahtlosen Netzwerken. Sie ist auch ideal für Signalfilterung, Entkopplung, Glättung und als Energiespeicher in Schaltnetzteilen und DC-DC-Wandlern.
Was ist der Unterschied zwischen einer SMD-Induktivität und einer bedrahteten Induktivität?
Der Hauptunterschied liegt in der Montageart. SMD-Induktivitäten (Surface Mount Devices) werden direkt auf die Oberfläche einer Leiterplatte gelötet. Sie sind typischerweise kleiner, ermöglichen eine höhere Packungsdichte und sind für automatisierte Bestückungsprozesse optimiert. Bedrahtete Induktivitäten hingegen haben Drähte, die durch Löcher in der Leiterplatte gesteckt und auf der Unterseite verlötet werden. Sie sind oft größer und für höhere Stromstärken oder spezifische Leistungsparameter ausgelegt, die bei SMD-Bauteilen nicht immer erreicht werden können.
Wie beeinflusst die Induktivitäts-Toleranz die Funktion der Schaltung?
Die Toleranz gibt an, wie stark der tatsächliche Induktivitätswert vom Nennwert abweichen kann. Eine engere Toleranz (z. B. ±5%) bedeutet eine höhere Präzision und ist für Schaltungen entscheidend, bei denen die genaue Frequenz oder die Filtercharakteristik von größter Bedeutung ist, wie z.B. in präzisen Oszillatoren oder abgestimmten Filtern. Eine größere Toleranz (z. B. ±10%) ist oft ausreichend für allgemeine Entkopplungs- oder Filteranwendungen, bei denen die exakte Frequenz weniger kritisch ist.
Kann diese Induktivität in leistungsintensiven Stromversorgungen eingesetzt werden?
Die L-0805AS 5,6uH ist eine SMD-Induktivität im 0805-Format, die primär für Anwendungen mit moderaten Stromstärken konzipiert ist, typischerweise im Bereich von einigen hundert Milliampere. Für leistungsintensivere Stromversorgungen, die höhere Ströme oder eine deutlich stärkere Energie-Speicherung erfordern, sind in der Regel größere Induktivitäten mit entsprechend höheren Nennstromstärken und geringeren Gleichstromwiderständen (DCR) notwendig, die oft in größeren SMD-Gehäusen oder als bedrahtete Bauteile verfügbar sind.
