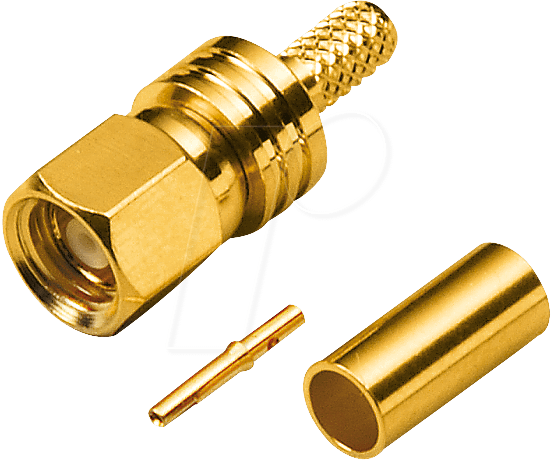

SMC ST-174 – Vergoldeter Crimp-Stecker für RG174/316: Optimale Signalintegrität für anspruchsvolle Verbindungen
Für professionelle Anwender und anspruchsvolle DIY-Projekte, die höchste Ansprüche an Signalqualität und Zuverlässigkeit stellen, ist die Wahl des richtigen Steckverbinders entscheidend. Der SMC ST-174 Crimp-Stecker, vergoldet für RG174/316 Koaxialkabel, löst das Problem von Signalverlusten und schlechten Verbindungen, die bei minderwertigen Steckern auftreten können. Ideal für Netzwerktechnik, Messgeräte, Antenneninstallationen und anspruchsvolle Audio/Video-Anwendungen, garantiert dieser Stecker eine stabile und verlustfreie Übertragung.
Herausragende Leistung durch Material und Konstruktion
Der SMC ST-174 Crimp-Stecker setzt neue Maßstäbe in puncto Signalübertragung und Langlebigkeit. Im Gegensatz zu einfacheren oder nicht vergoldeten Varianten bietet dieser Stecker eine signifikant verbesserte elektrische Leitfähigkeit und Korrosionsbeständigkeit. Die präzise gefertigte Crimp-Aufnahme sorgt für eine sichere und dauerhafte mechanische sowie elektrische Verbindung mit dem RG174/316 Koaxialkabel. Dies minimiert Reflexionsverluste und erhöht die Signalintegrität, was insbesondere bei höheren Frequenzen von entscheidender Bedeutung ist.
Vorteile des SMC ST-174 Crimp-Steckers
- Überlegene Leitfähigkeit: Die Vergoldung des Steckkontakts gewährleistet einen minimalen Übergangswiderstand und somit maximale Signalübertragung ohne nennenswerte Verluste. Dies ist kritisch für empfindliche Messungen und breitbandige Signalübertragung.
- Robuste Crimp-Verbindung: Die spezielle Crimp-Technologie sorgt für eine feste und zuverlässige Verbindung zwischen Stecker und Kabel. Dies verhindert Signalinstabilitäten und mechanische Ausfälle, die bei gesteckten oder gelöteten Verbindungen unter mechanischer Belastung auftreten können.
- Hohe Korrosionsbeständigkeit: Die hochwertige Vergoldung schützt die Kontaktflächen effektiv vor Oxidation und Feuchtigkeit. Dies gewährleistet eine langfristige und stabile Leistung, selbst in anspruchsvollen Umgebungsbedingungen.
- Optimierte Impedanzanpassung: Der Stecker ist speziell für die Impedanz von RG174/316 Kabeln (50 Ohm) konzipiert, was eine optimale Anpassung und Minimierung von Reflexionen im HF-Bereich sicherstellt.
- Professionelle Anwendung: Die SMC-Bauform ist in professionellen Umgebungen weit verbreitet und bietet eine zuverlässige und bewährte Lösung für vielfältige Anschlussaufgaben.
- Einfache Installation: Mit dem passenden Crimp-Werkzeug lässt sich der Stecker schnell und präzise am Kabel anbringen, was die Installationszeit reduziert.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | SMC-Stecker |
| Anschlussart | Crimp |
| Geeignetes Kabel | RG174 / RG316 Koaxialkabel |
| Oberflächenveredelung | Vergoldet |
| Farbe | Silbern (Metall) |
| Impedanz | 50 Ohm |
| Gehäusematerial | Messing (Nickel- oder Vergoldet) |
| Dielektrikum | PTFE (Polytetrafluorethylen) |
| Anwendungstemperaturbereich | -40°C bis +85°C |
| Mechanische Belastbarkeit | Hohe Zug- und Biegefestigkeit durch Crimp-Verbindung |
Präzision für anspruchsvolle Signalwege
Der SMC ST-174 Crimp-Stecker ist eine essenzielle Komponente für jeden, der die Integrität seiner HF-Signale schützen möchte. Die sorgfältige Auswahl von Materialien wie Messing für das Gehäuse und PTFE für das Dielektrikum gewährleistet nicht nur eine hervorragende elektrische Performance, sondern auch eine hohe mechanische Stabilität und Langlebigkeit. Die Vergoldung der Innenkontakte und des äußeren Steckerkörpers bietet einen effektiven Schutz gegen Umwelteinflüsse wie Oxidation und sorgt für einen konstant niedrigen Übergangswiderstand über die gesamte Lebensdauer des Steckverbinders. Diese Eigenschaften sind unerlässlich für Anwendungen, bei denen Signalverluste und Interferenzen minimiert werden müssen, wie beispielsweise in der Funktechnik, bei der Signalübertragung von Messtechnik oder in hochwertigen Netzwerkinfrastrukturen.
Die Konzeption als Crimp-Stecker ermöglicht eine besonders robuste und vibrationsfeste Verbindung im Vergleich zu Lötverbindungen oder einfacheren Stecksystemen. Dies ist ein entscheidender Vorteil in mobilen Anwendungen oder Umgebungen, die starken Erschütterungen ausgesetzt sind. Die präzise Fertigung stellt sicher, dass der Stecker exakt auf die Charakteristika von RG174 und RG316 Kabeln abgestimmt ist, was für eine optimale Impedanzanpassung und eine Minimierung von Signalreflexionen im Hochfrequenzbereich sorgt. Ein schlecht angepasster Stecker kann zu erheblichen Signalverzerrungen und Leistungsverlusten führen, die sich besonders bei der Übertragung von digitalen Daten oder anspruchsvollen analogen Signalen bemerkbar machen. Der SMC ST-174 eliminiert dieses Risiko.
Anwendungsbereiche für höchste Ansprüche
Die Vielseitigkeit des SMC ST-174 Crimp-Steckers eröffnet eine breite Palette an Einsatzmöglichkeiten, bei denen kompromisslose Signalqualität gefordert ist:
- Netzwerktechnik: Für die Verbindung von WLAN-Antennen, Mobilfunkmodulen, GPS-Empfängern und anderen HF-Komponenten in Routern, Gateways und industriellen IoT-Geräten.
- Messtechnik: In Oszilloskopen, Spektrumanalysatoren, Frequenzzählern und anderen Präzisionsmessgeräten, wo exakte Signalmessungen ohne zusätzliche Dämpfung oder Reflexionen erforderlich sind.
- Antenneninstallationen: Zur Verbindung von Funkgeräten, Satellitenempfängern, terrestrischen Antennen und Funkübertragungseinheiten, insbesondere bei längeren Kabelwegen.
- Audiovisuelle Systeme: In professionellen AV-Installationen, wo eine verlustfreie Übertragung von hochfrequenten Signalen für Bild- und Tonqualität entscheidend ist.
- Automobil- und Luftfahrt: In kritischen Systemen, die robuste und zuverlässige HF-Verbindungen unter widrigen Bedingungen benötigen.
Die Verwendung von SMC-Steckern ist in vielen professionellen Anwendungsbereichen etabliert und anerkannt. Ihre einfache Handhabung, gepaart mit der mechanischen Stabilität und der exzellenten elektrischen Performance, macht sie zur bevorzugten Wahl für Techniker und Ingenieure, die Wert auf Präzision und Zuverlässigkeit legen. Die Investition in hochwertige Steckverbinder wie den SMC ST-174 zahlt sich durch eine gesteigerte Systemperformance und eine reduzierte Fehleranfälligkeit aus.
FAQ – Häufig gestellte Fragen zu SMC ST-174 – SMC-Crimp-Stecker, vergoldet RG174/316
Was ist der Hauptvorteil der Vergoldung bei diesem Stecker?
Die Vergoldung bietet eine überlegene elektrische Leitfähigkeit im Vergleich zu unbehandelten oder vernickelten Kontakten. Sie minimiert den Übergangswiderstand, was zu geringeren Signalverlusten und einer besseren Signalqualität führt. Zudem schützt die Goldschicht die Kontaktflächen effektiv vor Korrosion und Oxidation, was eine langfristige und stabile Leistung gewährleistet.
Für welche Kabeltypen ist der SMC ST-174 Stecker geeignet?
Dieser Stecker ist speziell für die Verwendung mit RG174 und RG316 Koaxialkabeln konzipiert. Diese Kabeltypen sind charakterisiert durch ihren kleinen Durchmesser und ihre 50-Ohm-Impedanz, was den Stecker ideal für diese spezifischen Anwendungen macht.
Wie wird der Stecker am Kabel befestigt?
Der SMC ST-174 ist ein Crimp-Stecker. Die Befestigung erfolgt mittels eines speziellen Crimp-Werkzeugs, das den Stecker mechanisch und elektrisch fest mit dem Innenleiter und der Abschirmung des Koaxialkabels verbindet. Diese Crimp-Verbindung ist besonders robust und vibrationsfest.
Welche Rolle spielt die Impedanzanpassung bei diesem Stecker?
Die Impedanzanpassung ist entscheidend für die effiziente Übertragung von HF-Signalen. Da der Stecker für die 50-Ohm-Impedanz von RG174/316 Kabeln optimiert ist, minimiert er Signalreflexionen an der Schnittstelle zwischen Kabel und Stecker. Dies sorgt für eine klare und unverzerrte Signalübertragung, insbesondere bei höheren Frequenzen.
Ist dieser Stecker auch für Lötverbindungen geeignet?
Nein, der SMC ST-174 ist als Crimp-Stecker konzipiert und erfordert spezielles Crimp-Werkzeug für eine sichere und zuverlässige Verbindung. Lötverbindungen sind für diesen Steckertyp nicht vorgesehen und würden die mechanische und elektrische Integrität beeinträchtigen.
Wo liegen die Anwendungsunterschiede zu anderen SMC-Steckern?
Während die SMC-Bauform universell ist, zeichnet sich der ST-174 durch seine explizite Optimierung für RG174/316 Kabel und die vergoldete Ausführung aus. Dies garantiert eine überlegene Leistung und Haltbarkeit im Vergleich zu Standard-SMC-Steckern, die möglicherweise für andere Kabeltypen oder mit weniger hochwertigen Oberflächenveredelungen gefertigt sind.
Welche Vorteile bietet die SMC-Bauform im Vergleich zu anderen HF-Steckertypen?
SMC-Stecker bieten eine gute Balance zwischen Kompaktheit, Kosten und Leistung für Frequenzen bis ca. 10 GHz. Sie sind eine bewährte und weit verbreitete Lösung in vielen professionellen HF-Anwendungen, insbesondere dort, wo eine robuste und zuverlässige Verbindung gefragt ist, aber die extremen Frequenzbereiche von SMA oder N-Steckern nicht zwingend erforderlich sind.
