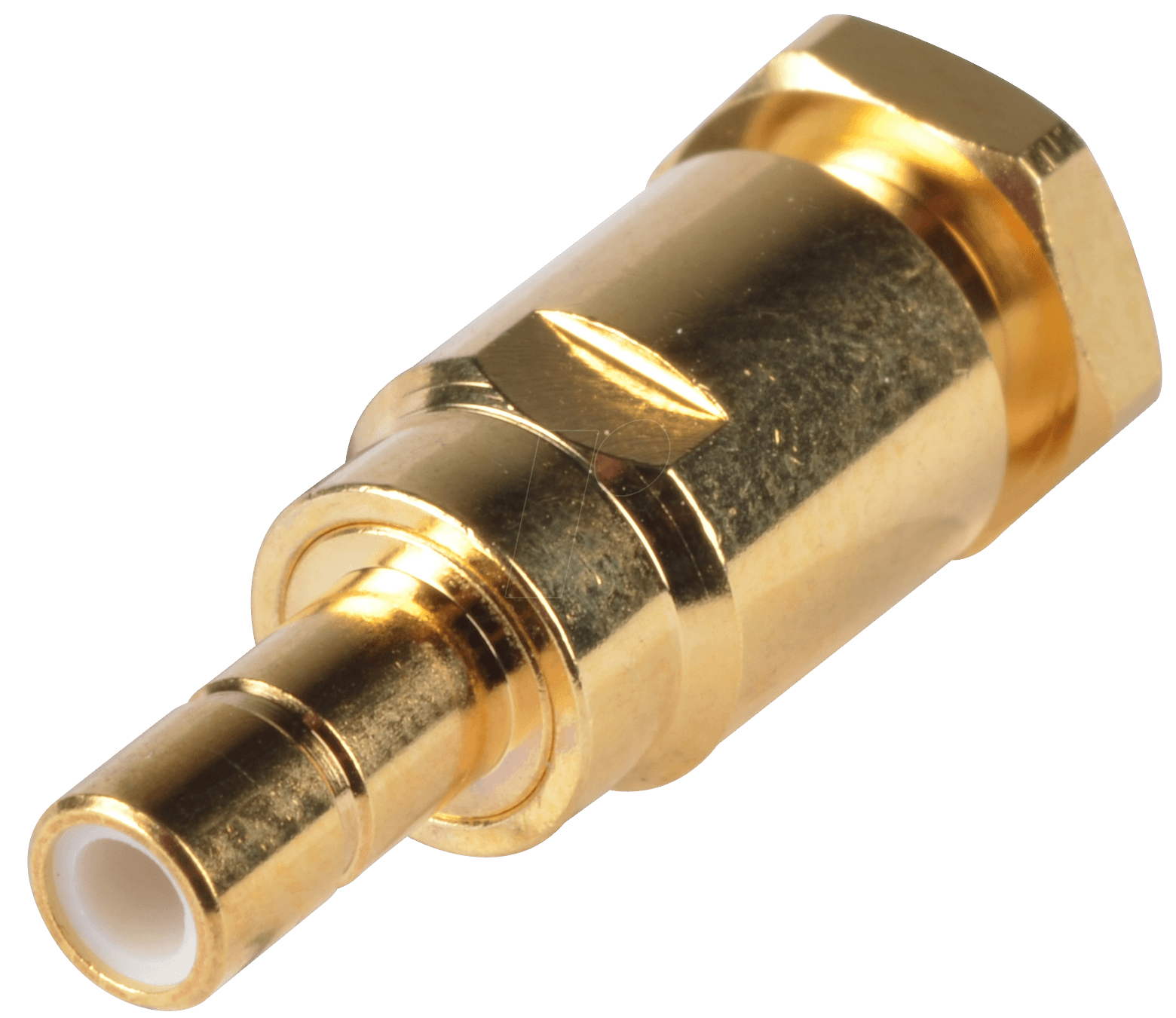

Hochwertige SMB-Kabelkupplung für präzise Signalübertragung: SMB KU-L174 (Lötversion)
Die SMB KU-L174 SMB-Kabelkupplung in Lötversion ist die ideale Lösung für alle, die eine zuverlässige und verlustarme Verbindung für RG174/U Koaxialkabel benötigen. Dieses präzise gefertigte Bauteil minimiert Signalreflexionen und Dämpfung, was es unverzichtbar macht für anspruchsvolle Anwendungen in der Funktechnik, Messtechnik und Telekommunikation, bei denen höchste Signalintegrität gefordert ist.
Optimale Leistung und Signalintegrität mit der SMB KU-L174
Die SMB KU-L174 bietet gegenüber herkömmlichen Kupplungen signifikante Vorteile, die sich direkt in einer verbesserten Systemleistung niederschlagen. Durch die präzise Fertigung und die spezifische Auslegung für RG174/U-Kabel werden Impedanzanpassungsprobleme minimiert. Dies führt zu einer reduzierten Signalreflexion, was besonders bei hohen Frequenzen und empfindlichen Signalen von entscheidender Bedeutung ist. Die Lötversion gewährleistet eine dauerhaft stabile und elektrisch leitfähige Verbindung, die Vibrationen und mechanischen Belastungen besser standhält als Klemm- oder Crimpvarianten, was die Lebensdauer und Zuverlässigkeit Ihrer Installationen erhöht.
Technische Überlegenheit und Anwendungsbereiche
Diese SMB-Kabelkupplung ist speziell für die Anforderungen von RG174/U-Koaxialkabeln konzipiert. Dies bedeutet, dass die Innen- und Außenleiterdurchmesser sowie die Isolation optimal auf die Impedanz des Kabels abgestimmt sind, um eine nahtlose Signalübertragung zu gewährleisten. Die Lötverbindung bietet hierbei eine überragende elektrische Leitfähigkeit und mechanische Stabilität, die insbesondere in mobilen und rauen Umgebungen einen entscheidenden Vorteil darstellt.
- Präzise Impedanzanpassung: Speziell für RG174/U optimiert, minimiert Signalreflexionen und VSWR.
- Hohe Signalqualität: Reduzierte Dämpfung für klare und unverfälschte Signalübertragung.
- Zuverlässige Lötverbindung: Bietet höchste elektrische Leitfähigkeit und mechanische Stabilität.
- Robuste Konstruktion: Geeignet für anspruchsvolle Umgebungen und Langzeitbetrieb.
- Einfache Installation: Ermöglicht eine schnelle und sichere Montage am Koaxialkabel.
- Breites Anwendungsspektrum: Ideal für Funk, Messtechnik, GNSS-Systeme, IoT-Geräte und Telekommunikation.
Konstruktionsmerkmale und Materialwahl
Die SMB KU-L174 zeichnet sich durch eine sorgfältige Materialauswahl und präzise Fertigung aus, um eine erstklassige Leistung zu erzielen. Das Gehäusematerial und die Kontaktflächen sind so konzipiert, dass sie Korrosion widerstehen und eine dauerhaft gute elektrische Verbindung sicherstellen. Die Löttechnologie garantiert eine feste Verbindung, die auch bei dynamischer Belastung Bestand hat und somit die Ausfallwahrscheinlichkeit minimiert.
SMB KU-L174 im Detail: Eine Übersicht über die technischen Spezifikationen
| Merkmal | Beschreibung |
|---|---|
| Kupplungstyp | SMB (SubMiniature version B) |
| Kabeltyp-Kompatibilität | RG174/U Koaxialkabel |
| Anschlussart | Lötversion |
| Gehäusematerial | Hochwertige Messinglegierung, galvanisch vernickelt für Korrosionsbeständigkeit und Langlebigkeit. |
| Mittelkontakt Material | Messing, vergoldet für optimale Leitfähigkeit und geringen Übergangswiderstand. |
| Isolation Material | PTFE (Polytetrafluorethylen) für exzellente dielektrische Eigenschaften und hohe Temperaturbeständigkeit. |
| Impedanz | 50 Ohm (charakteristisch für SMB-Steckverbinder und RG174/U-Kabel) |
| Frequenzbereich | Geeignet für Frequenzen bis mindestens 4 GHz, wobei die Signalqualität bei höheren Frequenzen durch die Lötverbindung optimiert wird. |
| Betriebstemperaturbereich | Typischerweise -55°C bis +155°C, was einen robusten Einsatz in verschiedenen Umgebungen ermöglicht. |
| Mechanische Belastbarkeit | Die Lötverbindung bietet eine ausgezeichnete Zug- und Biegefestigkeit im Vergleich zu nicht-gelöteten Alternativen. |
Vorteile der Lötverbindung bei SMB-Kupplungen
Die Wahl der Lötversion für die SMB KU-L174 ist ein entscheidender Faktor für die Zuverlässigkeit und Leistungsfähigkeit Ihrer Verbindungen. Im Gegensatz zu mechanischen Verbindungen, die anfällig für Verschleiß und Lockerung sein können, bietet die Lötverbindung eine nahezu monolithische Einheit zwischen Kabel und Steckverbinder. Dies gewährleistet:
- Elektrische Kontinuität: Die Lötstelle bildet eine durchgehende leitende Bahn, die Signalverluste und Reflexionen auf ein Minimum reduziert.
- Mechanische Stabilität: Die feste Verbindung widersteht Vibrationen, Stößen und mechanischen Belastungen wesentlich besser als Klemm- oder Crimpverbindungen, was sie ideal für mobile und industrielle Anwendungen macht.
- Umweltbeständigkeit: Eine korrekt ausgeführte Lötverbindung ist besser gegen Feuchtigkeit und Umwelteinflüsse geschützt, was die Lebensdauer des Steckverbinders verlängert.
- Zuverlässigkeit bei hohen Frequenzen: Die präzise und stabile Verbindung minimiert Impedanzschwankungen, die bei hohen Frequenzen zu erheblichen Signalverlusten führen können.
Einsatzbereiche der SMB KU-L174
Die SMB KU-L174 ist aufgrund ihrer Eigenschaften ein vielseitig einsetzbarer Steckverbinder. Ihre Hauptanwendungsgebiete umfassen:
- Funkkommunikationssysteme: Anschluss von Antennen an Transceiver, Basisstationen oder mobile Funkgeräte.
- Messtechnik: Verbindung von Messgeräten wie Spektrumanalysatoren, Netzwerkanalysatoren oder Oszilloskopen mit Prüflingen.
- GNSS-Anwendungen: Einsatz in GPS-, GLONASS- oder Galileo-Empfängern zur Anbindung von Antennen für präzise Positionsbestimmung.
- IoT- und M2M-Kommunikation: Integration in Geräte, die drahtlose Konnektivität benötigen, wie z.B. LoRaWAN-Module oder industrielle IoT-Gateways.
- Telekommunikation: Verbindungen in Datennetzen, Mobilfunknetzen und anderen Kommunikationsinfrastrukturen.
- Sicherheitssysteme: Einsatz in Funkalarmanlagen oder drahtlosen Überwachungssystemen.
FAQ – Häufig gestellte Fragen zu SMB KU-L174 – SMB-Kabelkupplung für RG174/U, Lötversion
Was ist der Hauptvorteil der Lötversion gegenüber anderen Verbindungsarten?
Die Lötversion bietet eine überlegene elektrische Leitfähigkeit und mechanische Stabilität. Dies minimiert Signalreflexionen und sorgt für eine dauerhaft zuverlässige Verbindung, die Vibrationen besser standhält als Klemm- oder Crimpverbindungen.
Für welche Art von Kabel ist die SMB KU-L174 konzipiert?
Die SMB KU-L174 ist speziell für RG174/U Koaxialkabel konzipiert. Dieses Kabel bietet eine gute Balance zwischen Flexibilität und Abschirmung bei einem Durchmesser von 2,8 mm.
Welche Frequenzen kann diese Kupplung verarbeiten?
Die SMB-Steckverbinder sind generell für Frequenzen bis zu 4 GHz oder höher spezifiziert. Die Lötversion stellt sicher, dass die Signalintegrität auch bei diesen höheren Frequenzen optimal erhalten bleibt.
Ist die SMB KU-L174 für den Außeneinsatz geeignet?
Die Kupplung ist aus korrosionsbeständigen Materialien gefertigt und mit einer galvanischen Vernickelung versehen, was sie für den Außeneinsatz tauglich macht. Eine zusätzliche Abdichtung der Lötstelle und des Kabelübergangs kann jedoch für maximale Langlebigkeit in extremen Umgebungen ratsam sein.
Welche Werkzeuge werden für die Lötverbindung benötigt?
Für die Lötverbindung benötigen Sie ein geeignetes Lötkolben mit feiner Spitze, hochwertiges Lötzinn (möglichst bleifrei oder mit Flussmittelkern) und gegebenenfalls Flussmittel sowie eine gute Lötstation für präzises Arbeiten.
Wie wird sichergestellt, dass die Lötverbindung stabil ist?
Eine fachgerechte Lötverbindung erfordert eine sorgfältige Vorbereitung der Kabelenden, das Erhitzen sowohl des Kabels als auch des Steckverbinders und das gleichzeitige Zuführen des Lotes. Die Lötstelle sollte glatt und glänzend sein, ohne kalte Lötstellen.
Kann die SMB KU-L174 auch für RG316 Kabel verwendet werden?
Obwohl RG174/U und RG316 ähnliche Durchmesser und Eigenschaften aufweisen können, ist die SMB KU-L174 primär für RG174/U optimiert. Die Verwendung mit anderen Kabeltypen kann zu einer suboptimalen Impedanzanpassung führen. Es ist ratsam, Steckverbinder zu verwenden, die explizit für den gewünschten Kabeltyp spezifiziert sind.
