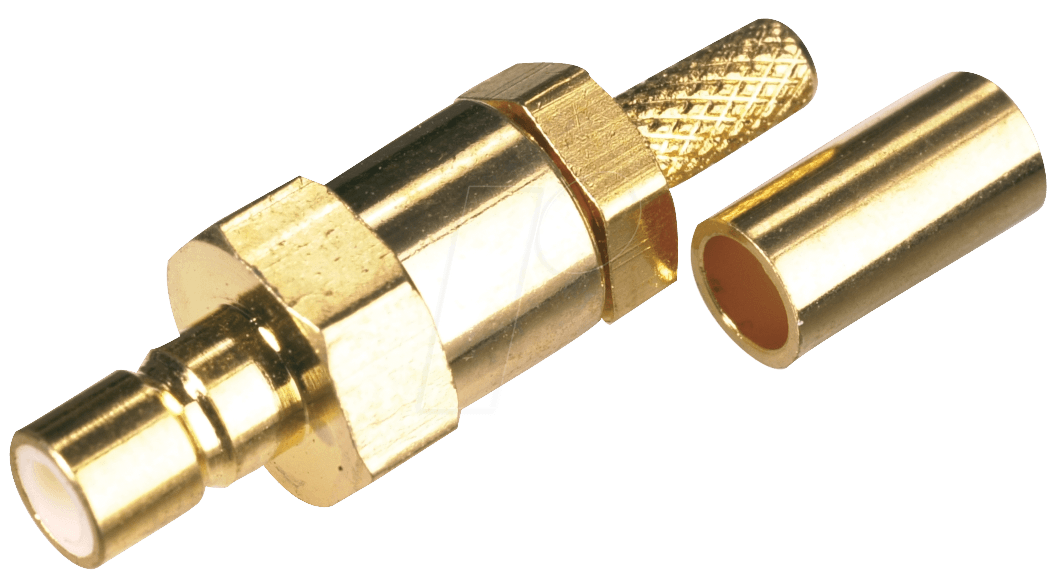

Zuverlässige Signalverbindung: SMB KU-C174 – SMB-Kabelkupplung für RG174/U (Crimpversion)
Sie benötigen eine stabile und verlustarme Verbindung für Ihre HF-Anwendungen, die auf dem RG174/U Koaxialkabel basieren? Die SMB KU-C174 Kabelkupplung in der Crimpversion bietet genau diese Gewährleistung. Sie ist die ideale Lösung für Systemintegratoren, Netzwerktechniker und anspruchsvolle Heimwerker, die eine dauerhafte und professionelle Steckverbindung benötigen, die höchsten Ansprüchen an Signalintegrität und mechanische Stabilität genügt.
Maximale Signalintegrität durch präzise Fertigung
Die SMB KU-C174 Kabelkupplung repräsentiert den Standard für professionelle Signalübertragung im Frequenzbereich, für den RG174/U Kabel typischerweise eingesetzt werden. Standardlösungen können oft Kompromisse bei der Materialqualität, der mechanischen Festigkeit oder der elektrischen Performance eingehen. Unsere SMB KU-C174 Kupplung zeichnet sich durch ihre präzise gefertigten Kontakte und die robuste Bauweise aus, die sicherstellt, dass Ihr Signal auch unter widrigen Bedingungen rein und unverfälscht bleibt. Dies ist entscheidend für Anwendungen wie WLAN-Antennen, GPS-Empfänger, Messgeräte und Telekommunikationssysteme, bei denen jede Signalverschlechterung zu erheblichen Leistungseinbußen führen kann.
Herausragende Vorteile der SMB KU-C174 Kabelkupplung
- Optimierte Crimpverbindung: Die Crimptechnologie gewährleistet eine dauerhafte und niederohmige Verbindung zwischen Kabel und Stecker, was Signalreflexionen minimiert und die Übertragungsrate maximiert.
- Spezifische Kompatibilität mit RG174/U: Exakt auf die Impedanz und Abmessungen von RG174/U Koaxialkabeln abgestimmt, garantiert diese Kupplung eine perfekte mechanische und elektrische Passform.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bietet die SMB KU-C174 eine exzellente Beständigkeit gegen Umwelteinflüsse und mechanische Belastungen.
- Einfache Montage: Die Crimpversion ermöglicht eine effiziente und werkzeugbasierte Installation, die auch von weniger erfahrenen Anwendern durchgeführt werden kann, ohne die Signalqualität zu beeinträchtigen.
- Hohe Zuverlässigkeit: Entwickelt für den professionellen Einsatz, liefert diese Kupplung eine konsistente Leistung über einen weiten Temperaturbereich und bei häufigem Stecken und Trennen.
- Vermeidung von Signalverlusten: Durch die optimierte Impedanzanpassung und die solide Kontaktierung werden ungewollte Signalreflexionen und Dämpfungswerte auf ein Minimum reduziert.
Technische Spezifikationen und Materialbeschaffenheit
Die SMB KU-C174 Kabelkupplung ist für den Einsatz mit RG174/U Koaxialkabeln konzipiert, die sich durch ihren geringen Durchmesser und ihre Flexibilität auszeichnen. Diese Kupplung nutzt die bewährte SMB-Steckverbindungsnorm, die für ihre Kompaktheit und ihre Fähigkeit, hohe Frequenzen zu übertragen, bekannt ist. Die Crimpverbindung ist dabei ein entscheidendes Merkmal, da sie eine mechanisch belastbare und elektrisch leitfähige Verbindung schafft, die herkömmlichen Lötverbindungen in Bezug auf Langlebigkeit und Vibrationsfestigkeit oft überlegen ist. Die Qualität der verwendeten Materialien, insbesondere des Kontakts und des Gehäuses, beeinflusst maßgeblich die Lebensdauer und die Performance des Steckverbinders. Hier setzen wir auf bewährte Industriestandards, um eine maximale Signalintegrität und eine lange Betriebsdauer zu gewährleisten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Steckertyp | SMB (SubMiniature B) |
| Kabeltyp-Kompatibilität | RG174/U Koaxialkabel |
| Anschlussart | Crimpversion |
| Material (Kontakte) | Hochleitfähiges Messing mit Nickel- oder Goldlegierung (je nach Ausführung, für optimale Korrosionsbeständigkeit und Leitfähigkeit) |
| Material (Gehäuse) | Robuster Kunststoff oder Metalllegierung für Langlebigkeit und Abschirmung |
| Impedanz | 50 Ohm |
| Frequenzbereich | Optimiert für den Einsatzbereich von RG174/U Kabeln, typischerweise bis mehrere GHz |
| Montagemethode | Crimpwerkzeug erforderlich für die Kabelmontage |
| Umgebungsbedingungen | Geeignet für Innen- und Außenanwendungen (abhängig von spezifischen IP-Schutzklassen des Gehäuses) |
| Signalintegrität | Hohe Rückflussdämpfung und geringe Einfügedämpfung durch präzise Fertigung und Crimpanschluss |
Einsatzgebiete und Anwendungsbereiche
Die SMB KU-C174 Kabelkupplung ist ein vielseitiger Baustein für eine breite Palette von elektronischen Systemen. Ihre Hauptanwendungsgebiete umfassen:
- Telekommunikation: Anschluss von Antennen an Basisstationen, Repeater oder mobile Endgeräte.
- Navigation: Verbindung von GPS-Antennen mit Empfangsgeräten in Fahrzeugen, Drohnen oder maritimen Systemen.
- Funkkommunikation: Integration in Amateurfunkgeräte, CB-Funk und andere Funktransceiver.
- Messtechnik: Aufbau von Prüfaufbauten und Anschluss von Messinstrumenten an Signalquellen.
- IoT und M2M: Vernetzung von Sensoren und Gateways mit externen Antennen für eine zuverlässige Datenübertragung.
- Netzwerktechnik: Anschluss von WLAN-Access-Points oder Netzwerkkarten an externe Antennenlösungen.
- Industrielle Automatisierung: Zuverlässige Signalübertragung in anspruchsvollen Umgebungen.
Die Crimpversion der SMB KU-C174 bietet hierbei den Vorteil einer schnellen und sicheren Installation, was besonders in der Feldinstallation oder bei der Massenproduktion von Vorteil ist. Die spezifische Auslegung für RG174/U Kabel stellt sicher, dass die elektrischen Eigenschaften des Kabels optimal genutzt werden und Signalverluste minimiert werden. Dies führt zu einer insgesamt besseren Systemleistung und Zuverlässigkeit.
Qualität und Haltbarkeit für professionelle Anforderungen
Bei der Entwicklung und Fertigung der SMB KU-C174 legen wir größten Wert auf die Auswahl von Materialien, die eine hohe Leitfähigkeit, Korrosionsbeständigkeit und mechanische Festigkeit aufweisen. Die Kontakte sind typischerweise aus Messing gefertigt und mit einer hochwertigen Nickelschicht oder optional einer Goldlegierung versehen. Diese Oberflächenbehandlung schützt nicht nur vor Oxidation, sondern gewährleistet auch einen geringen Übergangswiderstand und eine hohe Anzahl an Steckzyklen. Das Gehäuse des Steckverbinders ist so konzipiert, dass es das Kabel sicher aufnimmt und vor Beschädigungen schützt, während es gleichzeitig eine gute Abschirmung bietet.
Die Crimpverbindung selbst ist ein entscheidendes Qualitätsmerkmal. Sie wird durch die Verwendung eines speziellen Crimpwerkzeugs hergestellt, das die äußere Hülse des Steckverbinders fest um das Kabel presst. Dies erzeugt nicht nur eine mechanisch extrem robuste Verbindung, sondern sorgt auch für eine ausgezeichnete elektrische Kontaktierung zwischen Innenleiter und Mittelstift sowie zwischen Kabelmantel und Steckerkörper. Diese Methode vermeidet die thermischen Belastungen des Lötens und ist daher besonders schonend für das Kabel.
Die Frequenzbereichstauglichkeit der SMB KU-C174 ist auf die typischen Einsatzbereiche von RG174/U Kabeln abgestimmt. Dies bedeutet, dass sie auch bei höheren Frequenzen eine gute Leistung erbringt, was für moderne Kommunikationssysteme unerlässlich ist. Die Impedanz von 50 Ohm ist der Standard für die meisten HF-Anwendungen und sorgt für eine nahtlose Integration in bestehende Systeme.
FAQ – Häufig gestellte Fragen zu SMB KU-C174 – SMB-Kabelkupplung für RG174/U, Crimpversion
Was ist der Hauptvorteil der Crimpversion gegenüber anderen Anschlussarten?
Die Crimpversion bietet eine mechanisch sehr stabile und dauerhafte Verbindung, die weniger anfällig für Vibrationen und mechanische Belastungen ist als beispielsweise Lötverbindungen. Zudem ist die Montage mit entsprechendem Werkzeug schnell und effizient.
Für welche Kabeltypen ist die SMB KU-C174 Kabelkupplung explizit ausgelegt?
Diese Kupplung ist speziell für die Verwendung mit RG174/U Koaxialkabeln konzipiert. Sie passt exakt zu deren Impedanz und Außendurchmesser.
Welche Frequenzen kann die SMB KU-C174 zuverlässig übertragen?
Die SMB KU-C174 ist für den typischen Einsatzbereich von RG174/U Kabeln optimiert, was in der Regel Frequenzen bis zu mehreren Gigahertz umfasst. Die genauen Spezifikationen können je nach Hersteller und Ausführung variieren.
Ist die Montage der Crimpkupplung kompliziert?
Die Montage erfordert ein spezielles Crimpwerkzeug. Mit dem richtigen Werkzeug und einer kurzen Anleitung ist die Montage jedoch relativ einfach und kann von erfahrenen Technikern schnell durchgeführt werden.
Welche Materialien werden üblicherweise für die Kontakte verwendet?
Die Kontakte sind in der Regel aus Messing gefertigt und mit einer leitfähigen und korrosionsbeständigen Oberflächenbeschichtung wie Nickel oder Gold versehen.
Kann die Kupplung auch in rauen Umgebungsbedingungen eingesetzt werden?
Die Grundkonstruktion der Kupplung ist robust. Für spezifische Außenanwendungen oder extreme Umgebungsbedingungen sollten jedoch Modelle mit entsprechender IP-Schutzklasse oder zusätzlichem Schutz betrachtet werden.
Warum ist die Impedanz von 50 Ohm wichtig?
Eine Impedanz von 50 Ohm ist der Standard für die meisten Hochfrequenzanwendungen, einschließlich WLAN, GPS und Mobilfunk. Eine korrekte Impedanzanpassung zwischen Kabel, Steckverbinder und Gerät ist entscheidend, um Signalreflexionen und Leistungsverluste zu minimieren.
