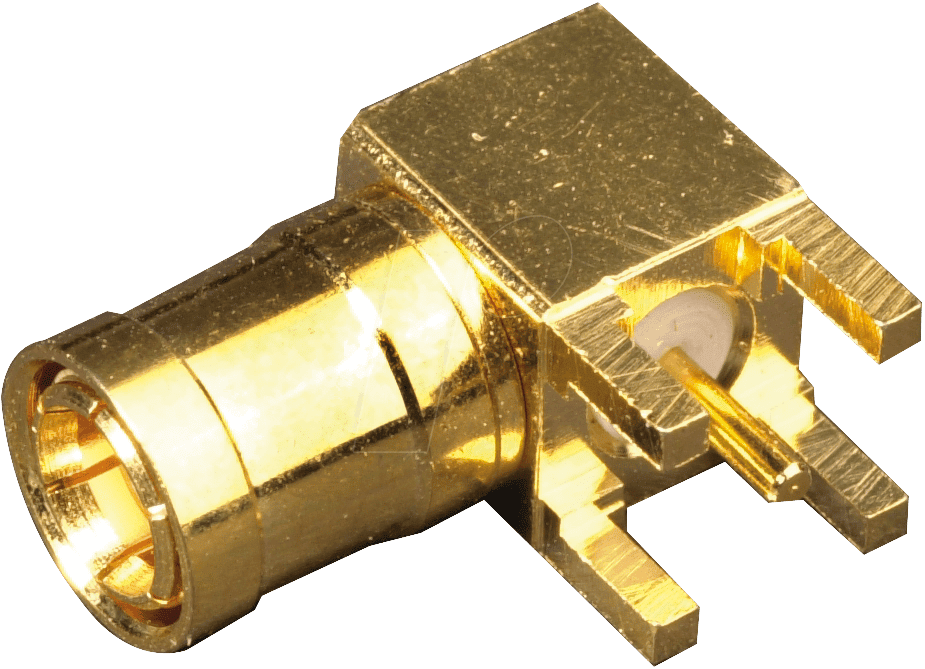

Präzise Signalübertragung für anspruchsvolle Installationen: Der SMB ES2-L174 Einbaustecker
Für Ingenieure und Techniker, die eine zuverlässige und verlustarme Signalverbindung in kompakten Systemen benötigen, bietet der SMB ES2-L174 SMB-Print-Einbaustecker 90° für RG174/U eine optimale Lösung. Dieser spezialisierte Stecker ermöglicht die professionelle Integration von RG174/U Koaxialkabeln in Printplatten mit einem präzisen 90-Grad-Winkel, was die Raumnutzung in Gehäusen maximiert und Installationskomplexitäten reduziert.
Optimale Leistung durch durchdachtes Design
Der SMB ES2-L174 zeichnet sich durch seine Konstruktion aus, die speziell auf die Bedürfnisse moderner Elektronik- und IT-Anwendungen zugeschnitten ist. Die 90-Grad-Winkelgeometrie ist nicht nur ein Designmerkmal, sondern ein funktionaler Vorteil, der es ermöglicht, Kabelstränge in beengten Umgebungen effizient zu verlegen. Dies ist besonders relevant in der Entwicklung von Funkmodulen, Messgeräten, Kommunikationssystemen und Netzwerkkomponenten, wo jede Millimeter Platz zählt und Signalintegrität oberste Priorität hat.
Überlegene Vorteile des SMB ES2-L174
- Robuste Verbindung für RG174/U: Konzipiert für die sichere und dauerhafte Verbindung mit RG174/U Koaxialkabeln, gewährleistet dieser Stecker eine konsistente elektrische Performance.
- Platzsparende 90-Grad-Geometrie: Ermöglicht eine optimierte Kabelführung und Montage in kompakten elektronischen Geräten und Systemen.
- Print-Einbau für Integration: Bietet eine dedizierte Lösung für die direkte Montage auf Printplatten, was Lötstellen minimiert und die Zuverlässigkeit erhöht.
- Hohe Signalintegrität: Präzise gefertigte Kontakte und eine angepasste Impedanzkontrolle minimieren Signalverluste und Reflexionen, kritisch für Hochfrequenzanwendungen.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und eine solide Verarbeitung sorgen für eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen.
- Einfache Installation: Die klare Gestaltung und die präzisen Fertigungstoleranzen erleichtern die Montage auf der Printplatte, was die Produktionszeit reduziert.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | SMB (SubMiniature version B) Einbaustecker |
| Anschlussart | 90° Winkel (90 Grad) |
| Geeignetes Kabel | RG174/U Koaxialkabel |
| Montageart | Print-Einbau (für Leiterplattenmontage) |
| Material der Kontakte | Vergoldeter Messingkern für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Gehäusematerial | Robustes thermoplastisches Material mit hoher Temperaturbeständigkeit und Dielektrizitätskonstante, optimiert für RF-Anwendungen. |
| Impedanz | 50 Ohm – Standard für die meisten Hochfrequenz- und Datenübertragungsanwendungen. |
| Frequenzbereich | Optimiert für den Einsatz in gängigen HF-Bändern, typischerweise bis zu mehreren GHz, wobei die spezifische Leistung von der Kabelqualität und Anwendung abhängt. |
| Betriebstemperatur | Ausgelegt für den Einsatz in einem breiten Temperaturbereich, typisch von -40°C bis +85°C, was eine zuverlässige Funktion in unterschiedlichen Umgebungen sicherstellt. |
| Isolationswiderstand | Hoher Isolationswiderstand zur Verhinderung von Leckströmen und zur Sicherstellung der Signalintegrität, typischerweise > 5000 MΩ. |
Anwendungsgebiete und technische Bedeutung
Der SMB ES2-L174 SMB-Print-Einbaustecker 90° für RG174/U ist ein essentieller Baustein in der modernen HF-Technik. Seine Hauptfunktion besteht darin, eine zuverlässige und physisch vorteilhafte Verbindung zwischen einem Koaxialkabel und einer Leiterplatte herzustellen. Das RG174/U Kabel ist ein dünnes, flexibles Koaxialkabel, das häufig in Geräten eingesetzt wird, wo Platzbeschränkungen bestehen, aber dennoch gute HF-Eigenschaften gefordert sind. Beispiele hierfür sind:
- Funk- und Kommunikationsmodule: In Mobiltelefonen, WLAN-Routern, Bluetooth-Modulen und IoT-Geräten, wo die Antennenkabel integriert werden müssen.
- Mess- und Prüfgeräte: Bei der Entwicklung und Kalibrierung von HF-Testgeräten, Spektrumanalysatoren und Signalgeneratoren, wo präzise Verbindungen zur Minimierung von Messfehlern unerlässlich sind.
- Automobil-Elektronik: In GPS-Empfängern, DAB+-Tunern und anderen Funkkommunikationssystemen, die in Fahrzeugen verbaut werden.
- Industrielle Automatisierung: In drahtlosen Sensornetzwerken und Steuerungsanlagen, die robuste und zuverlässige HF-Verbindungen benötigen.
- Medizintechnik: In tragbaren Diagnosegeräten und bildgebenden Systemen, wo Signalintegrität und Miniaturisierung von entscheidender Bedeutung sind.
Die 90-Grad-Ausführung ist dabei ein entscheidender Faktor für die mechanische Gestaltung. Sie ermöglicht es, dass das Kabel entlang der Leiterplatte oder des Gehäuses weitergeführt wird, anstatt rechtwinklig herauszuragen. Dies spart wertvollen Platz und vereinfacht das Design komplexer Platinenlayouts. Die SMB-Schnittstelle selbst ist bekannt für ihre kompakte Größe und ihre Schnellkupplungsmechanismen, was die Montage und Demontage vereinfacht, ohne die elektrische Verbindung zu beeinträchtigen. Die Vergoldung der Kontakte sorgt für eine optimale elektrische Leitfähigkeit und schützt vor Oxidation, was die Langzeitstabilität der Verbindung gewährleistet.
Häufig gestellte Fragen (FAQ)
Häufig gestellte Fragen zu SMB ES2-L174 – SMB-Print-Einbaustecker 90° für RG174/U
Welche Kabeltypen sind mit dem SMB ES2-L174 kompatibel?
Der SMB ES2-L174 Einbaustecker ist speziell für die Verbindung mit RG174/U Koaxialkabeln konzipiert. Diese Kabelgröße und -impedanz sind für die optimale Leistung des Steckers ausgelegt.
Ist der Stecker für den Einsatz in rauen Umgebungen geeignet?
Ja, der SMB ES2-L174 besteht aus hochwertigen Materialien, die für eine gute Beständigkeit gegenüber Umwelteinflüssen wie Temperatur und Feuchtigkeit ausgelegt sind. Die robusten Gehäusematerialien und die vergoldeten Kontakte tragen zur Langlebigkeit bei.
Wie wird der Stecker auf der Leiterplatte montiert?
Der SMB ES2-L174 ist ein Print-Einbaustecker. Das bedeutet, dass er direkt auf die Leiterplatte gelötet wird. Die Kontakte sind so gestaltet, dass sie sicher auf den entsprechenden Lötpads der Platine befestigt werden können.
Welche Vorteile bietet die 90-Grad-Bauform?
Die 90-Grad-Bauform des Steckers ist entscheidend für die Platzersparnis und eine saubere Kabelführung in beengten Gehäusen. Sie ermöglicht es, das Koaxialkabel entlang der Leiterplatte oder des Gehäuses zu verlegen, anstatt nach oben oder zur Seite abstehen zu lassen.
Welche Impedanz hat der SMB ES2-L174?
Der SMB ES2-L174 verfügt über eine Standardimpedanz von 50 Ohm, was für die meisten Hochfrequenz- und Datenübertragungsanwendungen in der HF-Technik üblich ist.
Kann dieser Stecker für sehr hohe Frequenzen verwendet werden?
Der Stecker ist für den Einsatz in gängigen HF-Bändern optimiert. Die genauen Frequenzgrenzen hängen von der Gesamtverbindung (Kabel, Stecker, Anwendungsumgebung) ab, aber er eignet sich typischerweise für Anwendungen bis zu mehreren Gigahertz.
Ist die Vergoldung der Kontakte aus rein ästhetischen Gründen?
Nein, die Vergoldung der Kontakte dient primär der Verbesserung der elektrischen Leitfähigkeit und dem Schutz vor Korrosion und Oxidation. Dies gewährleistet eine stabile und zuverlässige Signalübertragung über die gesamte Lebensdauer des Produkts.
