Optimale Signalintegrität für Ihre anspruchsvollen Verbindungen: Der SMB EB2-L174

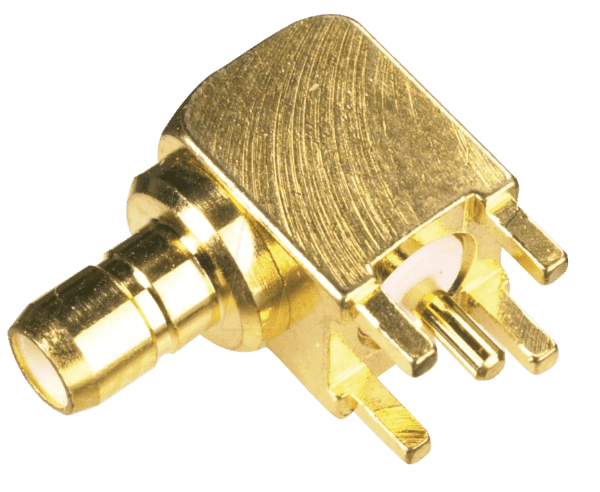

Der SMB EB2-L174 SMB-Print-Einbaustecker 90° für RG174/U wurde entwickelt, um präzise und zuverlässige Hochfrequenzverbindungen in beengten Platzverhältnissen zu realisieren. Er ist die ideale Lösung für Ingenieure, Techniker und Gerätehersteller, die eine platzsparende und signalstabile Anbindung ihrer HF-Systeme benötigen, ohne Kompromisse bei der Performance eingehen zu wollen.
Präzision und Zuverlässigkeit auf kleinstem Raum
In der Welt der Hochfrequenztechnik sind Signalverlust und Interferenzen die größten Feinde. Der SMB EB2-L174 adressiert diese Herausforderungen direkt, indem er eine 90-Grad-Winkelverbindung mit herausragender elektrischer Performance für Koaxialkabel vom Typ RG174/U bietet. Dies ermöglicht eine kompakte Bauweise von Geräten und minimiert Reflexionen sowie Dämpfung, die bei weniger durchdachten Lösungen auftreten können. Die präzise Fertigung und die Auswahl hochwertiger Materialien garantieren eine langlebige und stabile Verbindung, selbst unter anspruchsvollen Betriebsbedingungen.
Warum der SMB EB2-L174 Ihre erste Wahl ist
Im Vergleich zu Standard-Einsteckverbindern oder Lösungen, die nicht für spezifische Kabeltypen optimiert sind, bietet der SMB EB2-L174 entscheidende Vorteile:
- Optimale Impedanzanpassung: Speziell konzipiert für RG174/U Kabel, gewährleistet dieser Stecker eine konsistente 50-Ohm-Impedanz über einen breiten Frequenzbereich, was für die Signalintegrität unerlässlich ist.
- Platzsparende 90-Grad-Geometrie: Die Winkelkonstruktion ermöglicht eine effiziente Nutzung des Bauraums und vereinfacht die Kabelführung in dicht bestückten Gehäusen und auf Leiterplatten.
- Robuste Bauweise: Gefertigt aus korrosionsbeständigen Materialien, widersteht der Stecker Umwelteinflüssen und mechanischer Belastung, was eine hohe Lebensdauer sichert.
- Einfache Montage: Der Print-Einbaustecker lässt sich direkt auf Leiterplatten montieren, was den Montageaufwand und die Fehleranfälligkeit reduziert.
- Minimale Signalverluste: Durch die sorgfältige Konstruktion und die hochwertigen Kontakte werden Reflexionen und Dämpfung auf ein Minimum reduziert, was für die Leistung von HF-Schaltungen kritisch ist.
Technische Spezifikationen und Materialqualität
Der SMB EB2-L174 zeichnet sich durch eine Kombination aus technischer Raffinesse und überlegenen Materialeigenschaften aus, die für professionelle Anwendungen unerlässlich sind. Die Wahl des richtigen Steckverbinders hat direkten Einfluss auf die Signalqualität und die Zuverlässigkeit des gesamten Systems.
| Merkmal | Beschreibung/Qualität |
|---|---|
| Steckertyp | SMB (SubMiniature version B) |
| Geometrie | 90° Winkel |
| Kabelkompatibilität | RG174/U und äquivalente Kabel mit 50 Ohm Impedanz |
| Montageart | Print-Einbau (SMD/THT Optionen prüfen, hier Fokus auf Print-Montage) |
| Gehäusematerial | Hochwertiges Messing mit Nickelbeschichtung für exzellente Korrosionsbeständigkeit und geringen Übergangswiderstand. Diese Beschichtung gewährleistet auch bei häufigem Stecken eine stabile Kontaktfläche. |
| Isolationsmaterial | PTFE (Polytetrafluorethylen): Bietet ausgezeichnete dielektrische Eigenschaften, hohe Temperaturbeständigkeit und chemische Inertheit, was für die Signalintegrität bei hohen Frequenzen entscheidend ist. PTFE minimiert dielektrische Verluste. |
| Mittelleiterkontakt | Vergoldete Messingkontakte für optimale Leitfähigkeit und langfristige Korrosionsfreiheit. Die Vergoldung sorgt für einen sehr geringen Kontaktwiderstand und verhindert Oxidation. |
| Betriebsfrequenzbereich | Bis zu 4 GHz (typisch für SMB-Steckverbinder dieser Bauart), optimiert für die Übertragung von Hochfrequenzsignalen ohne signifikante Leistungseinbußen. |
| Impedanz | 50 Ohm, präzise gefertigt zur Sicherstellung einer optimalen Anpassung an RG174/U Kabel und HF-Schaltungen. |
| Temperaturbereich | -40°C bis +85°C (typisch für diese Komponenten), ermöglicht den Einsatz in einer Vielzahl von Umgebungsbedingungen. |
Anwendungsbereiche und Systemintegration
Der SMB EB2-L174 SMB-Print-Einbaustecker 90° ist ein kritischer Bestandteil in zahlreichen anspruchsvollen HF-Anwendungen. Seine Fähigkeit, präzise und raumsparende Verbindungen zu ermöglichen, macht ihn zur bevorzugten Wahl für:
- Telekommunikationsgeräte: Basisstationen, Mobilfunk-Repeater und interne Antennenanschlüsse, bei denen Platzbeschränkungen eine Rolle spielen.
- Mess- und Prüftechnik: Oszilloskope, Spektrumanalysatoren und Signalgeneratoren, bei denen Signalintegrität oberste Priorität hat.
- Industrielle Automatisierung: Sensorik und Steuerungssysteme, die zuverlässige HF-Kommunikation erfordern.
- Medizintechnik: Hochfrequenz-basierte Diagnosegeräte und bildgebende Systeme.
- Embedded Systems: Kompakte HF-Module und IoT-Geräte mit integrierten Antennenanschlüssen.
- Fahrzeugtechnik: GPS-Module, Infotainmentsysteme und Kommunikationsantennen im Automotive-Bereich.
Die 90-Grad-Konstruktion ist besonders wertvoll auf Leiterplatten, wo sie die Notwendigkeit von weiteren Kabelbiegungen oder längeren Kabelwegen eliminiert, was beides potenzielle Quellen für Signalverluste darstellt. Die direkte Print-Montage vereinfacht den Fertigungsprozess erheblich und trägt zu einer robusten mechanischen Verbindung bei.
Vorteile durch Materialwahl und Konstruktion
Die überlegene Performance des SMB EB2-L174 resultiert direkt aus der sorgfältigen Auswahl der Materialien und der präzisen Konstruktion:
- Korrosionsbeständigkeit: Die Nickelbeschichtung des Messinggehäuses schützt effektiv vor Oxidation und Feuchtigkeit, was die Lebensdauer und Zuverlässigkeit des Steckverbinders erheblich verlängert, insbesondere in industriellen oder rauen Umgebungen.
- Geringe dielektrische Verluste: Die Verwendung von PTFE als Isolationsmaterial minimiert die Absorption von HF-Energie, was für die Aufrechterhaltung der Signalstärke und die Reduzierung von Verzerrungen entscheidend ist.
- Optimale Leitfähigkeit: Die vergoldeten Kontakte bieten einen äußerst geringen Übergangswiderstand, was für eine effiziente Signalübertragung sorgt und die Wärmeentwicklung an der Kontaktstelle minimiert.
- Mechanische Stabilität: Die robuste Bauweise des Steckers und die feste Verbindung mit der Leiterplatte stellen sicher, dass der Stecker auch unter Vibrationen oder mechanischer Belastung zuverlässig funktioniert.
FAQ – Häufig gestellte Fragen zu SMB EB2-L174 – SMB-Print-Einbaustecker 90° für RG174/U
Was ist der Hauptvorteil eines 90-Grad-Winkelsteckers gegenüber einem geraden Stecker?
Der Hauptvorteil eines 90-Grad-Winkelsteckers liegt in der Möglichkeit, Bauraum zu sparen und die Kabelführung zu optimieren. Dies ist besonders auf Leiterplatten oder in engen Gehäusen von Vorteil, da es die Notwendigkeit von scharfen Kabelbiegungen reduziert, die zu Signalverlusten führen können. Er ermöglicht eine kompaktere Gerätebauweise.
Für welche Art von Kabel ist der SMB EB2-L174 spezifisch ausgelegt?
Der SMB EB2-L174 ist spezifisch für Koaxialkabel vom Typ RG174/U konzipiert. Diese Kabel sind für ihre Flexibilität und ihren geringen Durchmesser bekannt und werden häufig in HF-Anwendungen eingesetzt, bei denen Platzbeschränkungen bestehen. Der Stecker ist so gefertigt, dass er eine optimale Impedanzanpassung an dieses Kabel gewährleistet.
Welche Rolle spielt die Materialqualität bei diesem Steckverbinder?
Die Materialqualität ist entscheidend für die Leistungsfähigkeit und Langlebigkeit des Steckverbinders. Hochwertiges Messing mit Nickelbeschichtung bietet hervorragende Korrosionsbeständigkeit. PTFE als Isolationsmaterial minimiert dielektrische Verluste bei hohen Frequenzen, und vergoldete Kontakte sorgen für optimale Leitfähigkeit und geringen Kontaktwiderstand. Diese Faktoren sind für die Signalintegrität unerlässlich.
Was bedeutet die 50-Ohm-Impedanz für meine Anwendung?
Eine 50-Ohm-Impedanz ist der Standard in den meisten Hochfrequenzanwendungen, insbesondere in der Telekommunikation und Datentechnik. Sie sorgt für eine optimale Anpassung zwischen Kabel und Gerät. Wenn die Impedanz nicht übereinstimmt, kommt es zu Reflexionen des Signals, was zu Leistungsverlusten und Signalverzerrungen führt. Der SMB EB2-L174 ist präzise auf diese Impedanz ausgelegt.
Wie wird der SMB EB2-L174 auf der Leiterplatte montiert?
Der SMB EB2-L174 ist als Print-Einbaustecker konzipiert. Dies bedeutet, dass er direkt auf die Leiterplatte gelötet wird. Je nach spezifischer Ausführung kann dies eine Oberflächenmontage (SMD) oder eine Durchsteckmontage (THT) sein, wobei die Kontakte durch Bohrlöcher in der Platine geführt und dort verlötet werden. Dies ermöglicht eine feste und zuverlässige mechanische und elektrische Verbindung.
Kann der SMB EB2-L174 in Umgebungen mit extremen Temperaturen eingesetzt werden?
Der SMB EB2-L174 ist für einen typischen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt. Dieser Bereich deckt die meisten industriellen und viele externe Umgebungsbedingungen ab, was eine zuverlässige Funktion in einer Vielzahl von Anwendungen gewährleistet.
Welche Frequenzen kann dieser Stecker maximal verarbeiten?
SMB-Steckverbinder wie der EB2-L174 sind typischerweise für den Einsatz in Frequenzbereichen bis zu 4 GHz spezifiziert. Diese Frequenzgrenze stellt sicher, dass die elektrischen Eigenschaften des Steckverbinders, wie die Impedanz und die Dämpfung, über einen weiten Bereich für Hochfrequenzsignale konstant bleiben.
