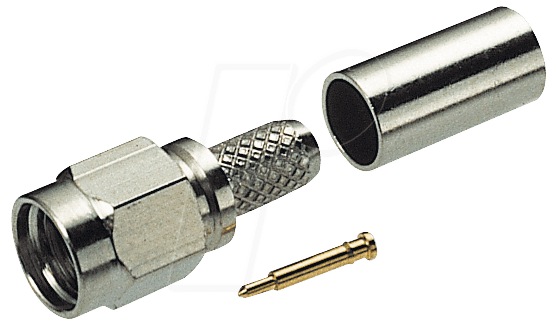

SMA ST G – SMA-Steckverbinder für RG 174, Crimpversion: Zuverlässige Verbindung für Ihre Hochfrequenzanwendungen
Sie suchen nach einer stabilen und verlustarmen Verbindung für Ihre RG 174 Koaxialkabel in anspruchsvollen HF-Anwendungen? Der SMA ST G SMA-Steckverbinder in der Crimpversion ist die ideale Lösung, um eine sichere und dauerhafte Schnittstelle zu gewährleisten. Speziell entwickelt für Techniker, Ingenieure und anspruchsvolle Hobbyisten, die höchste Zuverlässigkeit und Signalintegrität benötigen, übertrifft dieser Steckverbinder herkömmliche Lösungen durch seine präzise Fertigung und hochwertigen Materialien.
Präzise Signalübertragung mit SMA ST G
Im Bereich der Hochfrequenztechnik ist die Qualität der Verbindungen entscheidend für die Leistung des gesamten Systems. Signalverluste, Reflexionen und Interferenzen können die Effizienz drastisch reduzieren und zu unerwünschten Nebeneffekten führen. Der SMA ST G SMA-Steckverbinder für RG 174 Koaxialkabel wurde entwickelt, um genau diese Probleme zu minimieren. Durch seine exakte Passform und die bewährte Crimptechnologie wird eine elektrische und mechanische Verbindung geschaffen, die selbst unter widrigen Bedingungen Bestand hat. Dies gewährleistet eine optimale Signalweiterleitung, wie sie für empfangende Systeme, Sendeanlagen, Messinstrumente und drahtlose Kommunikationsmodule unerlässlich ist.
Vorteile der SMA ST G Crimpversion
- Optimale Signalintegrität: Die Crimpverbindung sorgt für eine niederohmige und stabile elektrische Kopplung, die Signalreflexionen und -verluste minimiert und somit eine höhere Signalqualität über die gesamte Übertragungsstrecke gewährleistet.
- Robuste mechanische Stabilität: Die Crimptechnologie bietet eine überlegene mechanische Haltbarkeit im Vergleich zu Lötverbindungen, insbesondere bei Vibrationen oder Zugbelastungen. Dies ist entscheidend für den langlebigen Einsatz in industriellen Umgebungen oder mobilen Geräten.
- Einfache und sichere Montage: Die Crimpversion ermöglicht eine schnelle und zuverlässige Installation des Steckverbinders auf dem RG 174 Kabel mit dem passenden Crimpwerkzeug, was den Installationsaufwand reduziert und Fehlerquellen minimiert.
- Hochwertige Materialien: Gefertigt aus korrosionsbeständigen Materialien, die für den Einsatz in diversen Umgebungsbedingungen geeignet sind, bietet der SMA ST G Steckverbinder eine lange Lebensdauer und konstant hohe Leistung.
- Standardisierte SMA-Schnittstelle: Die Kompatibilität mit der weit verbreiteten SMA-Schnittstelle (SubMiniature version A) ermöglicht die einfache Integration in bestehende HF-Systeme und die Verbindung mit einer Vielzahl von Geräten und Komponenten.
- Spezifisch für RG 174: Dieser Steckverbinder ist optimal auf die Impedanz und den Außendurchmesser von RG 174 Koaxialkabeln abgestimmt, was eine perfekte Anpassung und somit eine exzellente Leistungsfähigkeit sicherstellt.
Produkt-Eigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Steckverbinder-Typ | SMA (SubMiniature version A) |
| Kabeltyp-Kompatibilität | RG 174 Koaxialkabel (50 Ohm) |
| Montageart | Crimpversion |
| Gehäusematerial | Messing, vernickelt |
| Isolator | PTFE (Polytetrafluorethylen) |
| Mittelleiterkontakt | Messing, goldplattiert |
| Frequenzbereich | DC bis 6 GHz (optimale Leistung bis 3 GHz) |
| Impedanz | 50 Ohm |
| Temperaturbereich | -55°C bis +155°C |
| Anwendungsgebiete | Drahtlose Kommunikation, WLAN, GPS-Antennen, IoT-Geräte, Messtechnik, Prototypenentwicklung |
Technische Spezifikationen und Design-Merkmale
Der SMA ST G SMA-Steckverbinder repräsentiert ein technisches Meisterwerk im Bereich der HF-Konnektivität. Die Gehäuse werden typischerweise aus robustem Messing gefertigt und für eine optimale Korrosionsbeständigkeit und Leitfähigkeit vernickelt. Dieses Material bietet eine exzellente Balance zwischen Haltbarkeit und elektrischer Performance. Der zentrale Isolator besteht aus PTFE (Polytetrafluorethylen), einem Hochleistungskunststoff, der für seine exzellenten dielektrischen Eigenschaften, seine niedrige Verlusttangens und seine hohe Temperaturbeständigkeit bekannt ist. Diese Eigenschaften sind entscheidend, um Signalverluste auf ein Minimum zu reduzieren und eine konsistente Leistung über einen breiten Temperaturbereich zu gewährleisten.
Der Mittelleiterkontakt ist ein kritischer Bestandteil für die Signalübertragung und wird daher aus hochwertigem Messing gefertigt und oft mit einer Goldschicht versehen. Die Goldplattierung bietet nicht nur eine hervorragende Leitfähigkeit, sondern schützt auch vor Oxidation und sorgt für eine dauerhaft geringe Übergangsimpedanz. Dies ist essentiell, um sicherzustellen, dass das HF-Signal mit minimaler Beeinträchtigung vom Kabel zum nachfolgenden Gerät übertragen wird.
Die Crimpversion dieses Steckverbinders ist speziell auf die Anforderungen von RG 174 Koaxialkabeln zugeschnitten. RG 174 ist ein dünneres, flexibles Koaxialkabel, das häufig in Anwendungen eingesetzt wird, bei denen Platzbeschränkungen eine Rolle spielen oder eine hohe Flexibilität gefordert ist. Die Crimpverbindung, die mit einem speziellen Crimpwerkzeug hergestellt wird, umschließt sowohl den Innenleiter als auch die Abschirmung des Kabels fest. Dies resultiert in einer mechanisch sehr stabilen und elektrisch leitfähigen Verbindung, die deutlich widerstandsfähiger gegen Vibrationen und mechanische Belastungen ist als viele Lötverbindungen. Der Prozess des Crimpen verteilt die mechanische Last gleichmäßig auf eine größere Fläche, was die Lebensdauer der Verbindung erhöht und die Wahrscheinlichkeit eines Kabelbruchs an der Anschlussstelle reduziert.
Der Frequenzbereich dieses Steckverbinders erstreckt sich typischerweise bis 6 GHz, wobei die optimale Leistung im Bereich bis zu 3 GHz erzielt wird. Dies macht ihn zu einer exzellenten Wahl für eine breite Palette von HF-Anwendungen, von modernen WLAN-Systemen und drahtlosen Netzwerken über GPS-Empfänger und IoT-Sensoren bis hin zu professionellen Messtechnikgeräten und Prototypen in der HF-Entwicklung. Die 50 Ohm Impedanz ist der Standard für die meisten HF-Systeme und gewährleistet eine nahtlose Integration in bestehende Infrastrukturen.
Umfassende Anwendungsgebiete
Der SMA ST G SMA-Steckverbinder für RG 174, Crimpversion findet breite Anwendung in zahlreichen technischen Bereichen, in denen eine zuverlässige und verlustarme Hochfrequenzübertragung unerlässlich ist. In der Welt der drahtlosen Kommunikation bildet er das Rückgrat für Verbindungen in WLAN-Routern, Access Points und externen Antennen, um eine optimale Signalstärke und Reichweite zu gewährleisten.
Für Satellitennavigationssysteme wie GPS und GLONASS ist eine stabile Verbindung zum Empfänger entscheidend für die Genauigkeit der Positionsbestimmung. Der SMA ST G Steckverbinder ermöglicht hier eine robuste und störungsfreie Signalübertragung von der Antenne zum Navigationsgerät.
Im aufstrebenden Feld des Internets der Dinge (IoT) spielen drahtlose Sensoren und Steuergeräte eine immer wichtigere Rolle. Die kompakte Bauweise und die hohe Zuverlässigkeit des SMA ST G machen ihn ideal für die Anbindung dieser oft dezentral platzierten Geräte, die auf eine stabile Funkverbindung angewiesen sind.
In der professionellen Messtechnik, sei es in Laboren oder im Außendienst, ist Signalintegrität von höchster Bedeutung. Der SMA ST G Steckverbinder wird in Verbindungskabeln für Spektrumanalysatoren, Netzwerkanalysatoren und Oszilloskope verwendet, um präzise Messergebnisse sicherzustellen.
Auch im Bereich der Amateurfunktechnik und bei der Entwicklung von Prototypen für neue HF-Geräte bietet dieser Steckverbinder eine standardisierte und zuverlässige Anschlussmöglichkeit, die eine einfache Integration und Modifikation von Schaltungen ermöglicht.
Häufig gestellte Fragen zu SMA ST G – SMA-Steckverbinder für RG 174, Crimpversion
Was ist der Hauptvorteil der Crimpversion gegenüber einer Lötversion?
Die Crimpversion bietet eine überlegene mechanische Stabilität und ist widerstandsfähiger gegen Vibrationen und Zugbelastungen. Dies führt zu einer längerfristigen und zuverlässigeren Verbindung, insbesondere in mobilen oder vibrationsintensiven Umgebungen.
Welche Art von Werkzeug benötige ich für die Montage?
Für die Montage der Crimpversion des SMA ST G Steckverbinders wird ein spezielles Crimpwerkzeug benötigt, das für SMA-Steckverbinder und die entsprechende Kabelgröße ausgelegt ist. Die Verwendung des korrekten Werkzeugs ist entscheidend für eine sichere und qualitativ hochwertige Verbindung.
Ist dieser Steckverbinder für alle Arten von Koaxialkabeln geeignet?
Nein, dieser Steckverbinder ist spezifisch für RG 174 Koaxialkabel mit einer Impedanz von 50 Ohm ausgelegt. Die Abmessungen und Eigenschaften von RG 174 sind entscheidend für die perfekte Passform und optimale Leistung des Steckverbinders.
Bis zu welcher Frequenz kann der SMA ST G Steckverbinder eingesetzt werden?
Der SMA ST G Steckverbinder ist für den Einsatz im Frequenzbereich von DC bis 6 GHz spezifiziert, wobei die optimale Leistung typischerweise bis zu 3 GHz erzielt wird. Dies deckt die meisten gängigen HF-Anwendungen ab.
Wie beeinflusst die Materialqualität die Leistung des Steckverbinders?
Die hochwertigen Materialien wie Messing, vernickelt für das Gehäuse, PTFE für den Isolator und vergoldetes Messing für den Mittelleiterkontakt gewährleisten eine exzellente elektrische Leitfähigkeit, geringe Signalverluste, Korrosionsbeständigkeit und eine hohe Temperaturbeständigkeit. Dies resultiert in einer konsistent hohen Signalintegrität und Langlebigkeit des Steckverbinders.
Ist die SMA-Schnittstelle mit anderen SMA-Varianten kompatibel?
Ja, die SMA-Schnittstelle ist eine standardisierte Schnittstelle. SMA ST G Stecker sind in der Regel mit anderen SMA-Buchsen (z.B. auf Geräten oder Kabeln) kompatibel, solange die Impedanz (50 Ohm) übereinstimmt.
Welchen Vorteil bietet die Crimpverbindung für die Signalqualität?
Die Crimpverbindung sorgt für einen niederohmigen Kontakt zwischen Kabel und Steckverbinder, was Signalreflexionen und -verluste minimiert. Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität, insbesondere bei höheren Frequenzen.
