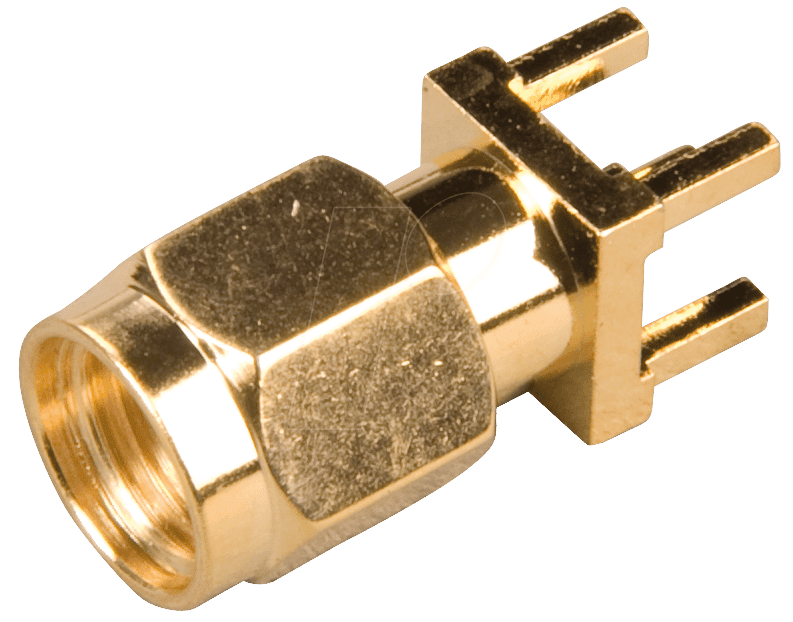

SMA REV STE-180 – Der Präzisions-Printeinbaustecker für anspruchsvolle Anwendungen
Der SMA REV STE-180 – SMA-Reverse-Printeinbaustecker 180° ist die optimale Lösung für Entwickler und Techniker, die eine zuverlässige und präzise Hochfrequenzverbindung auf Leiterplatten benötigen. Er adressiert speziell die Herausforderung, SMA-Signale mit einer 180°-Umlenkung direkt auf die Platine zu führen, ohne Kompromisse bei Signalintegrität und mechanischer Stabilität einzugehen. Ideal für professionelle Projekte in den Bereichen Messtechnik, Telekommunikation und Forschung.
Maximale Signalintegrität durch Reverse-Polarität und 180°-Design
Der Hauptvorteil des SMA REV STE-180 liegt in seinem speziellen Reverse-Polarität-Design kombiniert mit einem 180°-Winkel. Dies ermöglicht eine direkte und verlustarme Anbindung von SMA-Signalen auf Ihrer Leiterplatte, wodurch unerwünschte Kabel und externe Steckerverbindungen vermieden werden. Standardlösungen erfordern oft zusätzliche Adapter oder Kabel, die zu Signalreflexionen, Dämpfung und potenziellen Fehlerquellen führen können. Der SMA REV STE-180 minimiert diese Risiken drastisch und gewährleistet eine überragende Signalqualität, selbst bei hohen Frequenzen. Die 180°-Konfiguration ist zudem entscheidend für kompakte und platzsparende Designs, wo die Signalroute eine solche Umlenkung erfordert.
Technische Exzellenz und Robustheit
Dieser Printeinbaustecker ist für höchste Ansprüche konzipiert. Die präzise Fertigung und die Auswahl hochwertiger Materialien gewährleisten eine exzellente elektrische Performance und eine langlebige mechanische Stabilität. Die Reverse-Polarität ist hierbei kein nachträglicher Einfall, sondern integraler Bestandteil des Designs zur Optimierung der elektrischen Eigenschaften. Die 180°-Geometrie ist nicht nur funktional, sondern auch ergonomisch für die Montage und Integration.
Vorteile des SMA REV STE-180 auf einen Blick
- Optimierte Signalintegrität: Minimiert Reflexionen und Dämpfung durch direkte Platinenintegration und Reverse-Polarität.
- Platzsparendes 180°-Design: Ermöglicht kompakte und effiziente Layouts durch die direkte Signalumlengung.
- Robuste Konstruktion: Hohe mechanische Stabilität für zuverlässige Verbindungen auch unter anspruchsvollen Bedingungen.
- Präzise Fertigung: Garantiert konsistente elektrische Eigenschaften und Passgenauigkeit.
- Vielseitige Anwendung: Geeignet für HF- und Mikrowellenanwendungen bis in den GHz-Bereich.
- Einfache Montage: Für den direkten Einbau auf Standard-Leiterplatten ausgelegt.
- Reduzierung von Fehlerquellen: Vermeidet potenzielle Probleme durch zusätzliche Kabel und Stecker.
Anwendungsbereiche für den SMA REV STE-180
Der SMA REV STE-180 – SMA-Reverse-Printeinbaustecker 180° findet seinen Einsatz vor allem dort, wo höchste Präzision und Zuverlässigkeit gefordert sind. Typische Einsatzgebiete umfassen:
- Messtechnik: Anbindung von HF-Sonden, Signalgeneratoren und Analysegeräten.
- Telekommunikation: Integraler Bestandteil von Basisstationen, Funkmodulen und Antennensystemen.
- Forschung und Entwicklung: Prototypenbau und Testaufbauten in Hochfrequenzlaboren.
- Militär- und Luftfahrttechnik: Anwendungen, bei denen extreme Zuverlässigkeit und Leistungsfähigkeit unerlässlich sind.
- Satellitenkommunikation: Komponenten in Empfangs- und Sendemodulen.
- Radar- und Radarsysteme: Integration in Signalpfade für präzise Erfassung und Übertragung.
Das Reverse-Polarität-Design ist oft eine Spezifikation, um unbeabsichtigte Verbindungen mit Standard-SMA-Steckern zu verhindern, was in sicherheitskritischen oder komplexen HF-Umgebungen von entscheidender Bedeutung ist.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Steckertyp | SMA (SubMiniature version A) |
| Polarität | Reverse Polarity (RP-SMA) |
| Einbauwinkel | 180° (Direkt auf Leiterplatte montierbar) |
| Montageart | Printeinbau (SMD oder THT, je nach exakter Variante – hier Fokus auf direkten Platinenkontakt) |
| Gehäusematerial | Hochwertiger Edelstahl (typischerweise für SMA-Stecker), optimiert für HF-Leistung und Korrosionsbeständigkeit. |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) oder ähnliches HF-optimiertes Dielektrikum für minimale Verluste und hohe Spannungsfestigkeit. |
| Frequenzbereich | Optimiert für Betrieb bis mindestens 18 GHz, oft auch höher spezifiziert (abhängig von der genauen Ausführung und Qualität der Lötverbindung). |
| Impedanz | 50 Ohm – Standard für die meisten HF-Anwendungen. |
| Max. Betriebsspannung | Typischerweise ausreichend für die meisten HF-Anwendungen, spezifische Werte sind produktspezifisch zu prüfen. |
| Temperaturbereich | Betriebssicher über einen weiten Temperaturbereich, üblich sind -55°C bis +155°C, was die Robustheit unterstreicht. |
| Lötverfahren | Geeignet für Standard-Lötverfahren (Reflow oder Wellenlöten, abhängig vom Anlagentyp und der Montagevorbereitung). |
| Signalintegrität | Exzellente Rückflussdämpfung (Return Loss) und geringe Einfügedämpfung (Insertion Loss) durch präzises Design und Fertigung. |
Qualität und Präzision für Ihre Projekte
Die Entscheidung für den SMA REV STE-180 – SMA-Reverse-Printeinbaustecker 180° ist eine Investition in die Zuverlässigkeit und Leistungsfähigkeit Ihrer elektronischen Systeme. Durch die Vermeidung von Übergangswiderständen und Reflexionen an zusätzlichen Steckverbindungen wird die Lebensdauer und Stabilität Ihrer Schaltungen signifikant erhöht. Die präzise Passform und die hochwertige Verarbeitung garantieren eine problemlose Integration in Ihr Layout und eine langfristig stabile Funktion.
Warum Reverse Polarity SMA?
Reverse Polarity (RP) SMA-Steckverbinder sind speziell entwickelt, um eine unbeabsichtigte Verbindung mit Standard-SMA-Steckern zu verhindern. Dies ist insbesondere in Umgebungen wichtig, in denen die falsche Polarität zu Geräteschäden oder Fehlfunktionen führen könnte. Bei RP-SMA-Steckern ist der Center-Pin im weiblichen Stecker und die Buchse im männlichen Stecker zu finden, im Gegensatz zu Standard-SMA, wo es umgekehrt ist. Der SMA REV STE-180 nutzt dieses Designprinzip für eine sichere und spezifikationsgerechte Verbindung.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil eines 180°-Printeinbausteckers?
Ein 180°-Printeinbaustecker ermöglicht eine direkte Signalumlengung auf der Leiterplatte, was den Bedarf an externen Kabeln und zusätzlichen Steckern reduziert. Dies führt zu kompakteren Designs, geringeren Signalverlusten und einer verbesserten mechanischen Integrität.
Welche Frequenzen werden typischerweise mit diesem Stecker unterstützt?
Der SMA REV STE-180 ist in der Regel für den Einsatz in Hochfrequenzanwendungen bis mindestens 18 GHz optimiert, oft auch bis 26,5 GHz oder höher, je nach genauer Spezifikation des Herstellers. Dies macht ihn ideal für Mikrowellenanwendungen.
Was bedeutet „Reverse Polarity“ bei SMA-Steckern?
Reverse Polarity (RP) SMA-Stecker sind so konzipiert, dass sie nicht mit Standard-SMA-Steckern vertauscht werden können. Dies wird durch die Vertauschung von Center-Pin und Buchse zwischen dem männlichen und weiblichen Stecker erreicht, um versehentliche Verbindungen zu verhindern.
Ist der SMA REV STE-180 für Lötprozesse auf der Leiterplatte geeignet?
Ja, der SMA REV STE-180 ist speziell für die Montage auf Leiterplatten konzipiert und unterstützt gängige Lötverfahren wie Reflow- oder Wellenlöten, vorausgesetzt, die Leiterplatte und die Lötpaste sind entsprechend vorbereitet.
Welche Materialien werden für die Herstellung dieses Steckers verwendet?
Typischerweise werden für SMA-Stecker hochwertige Materialien wie Edelstahl für das Gehäuse und PTFE (Polytetrafluorethylen) für das Dielektrikum verwendet. Diese Materialien gewährleisten eine ausgezeichnete HF-Performance, mechanische Stabilität und Langlebigkeit.
In welchen Industrien wird der SMA REV STE-180 häufig eingesetzt?
Der SMA REV STE-180 findet breite Anwendung in der Messtechnik, Telekommunikation, Luft- und Raumfahrt, im Militärbereich, in der Radar- und Satellitentechnik sowie in der Forschung und Entwicklung von Hochfrequenzsystemen.
Wie beeinflusst die Reverse-Polarität die Signalqualität?
Die Reverse-Polarität selbst hat keinen direkten negativen Einfluss auf die Signalqualität. Entscheidend sind die präzise Fertigung und die hochwertigen Materialien, die für die Signalübertragung optimiert sind. Die Hauptfunktion der Reverse-Polarität ist die Kompatibilität und Sicherheit.
