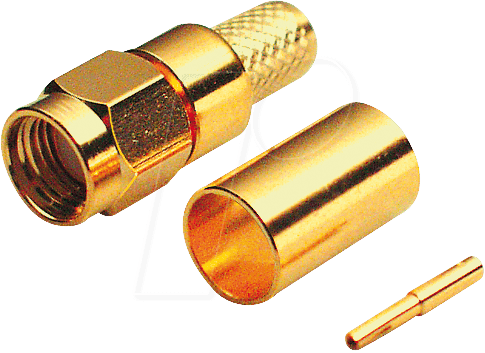

Maximale Signalintegrität mit SMA Reverse SMA-Stecker für RG174/316
Der SMA REV ST-174 SMA-Reverse-Stecker, Crimp für RG174/316 ist die unverzichtbare Lösung für anspruchsvolle Verbindungen in der HF-Technik, die eine zuverlässige und verlustarme Signalübertragung erfordern. Speziell entwickelt für den Einsatz mit den weit verbreiteten Koaxialkabeln RG174 und RG316, bietet dieser Stecker eine präzise Anpassung und maximale Kompatibilität, ideal für Radioamateure, Netzwerktechniker und Integratoren von drahtlosen Systemen, die auf erstklassige Performance angewiesen sind.
Überlegene Verbindungstechnik für anspruchsvolle Anwendungen
Im Gegensatz zu Standardlösungen, die oft Kompromisse bei der Signalqualität eingehen, zeichnet sich der SMA REV ST-174 durch seine konstruktive Perfektion und die Auswahl hochwertiger Materialien aus. Die Reverse-Polarity-Ausführung (RP-SMA) verhindert unbeabsichtigte oder inkompatible Verbindungen und gewährleistet, dass nur korrekt spezifizierte Komponenten miteinander gekoppelt werden. Die Crimp-Technologie steht für eine mechanisch stabile und elektrisch exzellente Verbindung, die Vibrationen standhält und langfristig optimale Leistung garantiert.
Präzision und Zuverlässigkeit im Detail
Die Entwicklung des SMA REV ST-174 adressiert die kritischen Anforderungen an HF-Steckverbindungen, bei denen Impedanzanpassung und geringe Dämpfung von höchster Bedeutung sind. Dieser Stecker wurde konzipiert, um Signalverluste zu minimieren und die Signalintegrität über den gesamten Frequenzbereich aufrechtzuerhalten, was ihn zur idealen Wahl für Anwendungen wie WLAN-Antennen, GPS-Systeme, Messgeräte und industrielle Kommunikationslösungen macht.
Technische Exzellenz und Materialqualität
Der SMA REV ST-174 ist nicht nur ein Bauteil, sondern ein Garant für zuverlässige Signalübertragung. Seine Konstruktion und die verwendeten Materialien sind auf Langlebigkeit und erstklassige elektrische Eigenschaften ausgelegt. Die präzise Fertigung gewährleistet eine perfekte Passform und eine sichere Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
Vorteile des SMA REV ST-174
- Optimierte Signalübertragung: Speziell entwickelt für RG174/316 Kabel, minimiert dieser Stecker Reflexionen und Signalverluste für eine klare und starke HF-Verbindung.
- Reverse-Polarity-Design: Verhindert falsche Verbindungen und stellt sicher, dass nur kompatible Geräte miteinander verbunden werden können, was Fehlkonfigurationen vorbeugt.
- Robuste Crimp-Verbindung: Bietet eine mechanisch sichere und elektrisch zuverlässige Verbindung, die Vibrationen widersteht und eine langfristige Leistung garantiert.
- Hohe Materialqualität: Gefertigt aus korrosionsbeständigen Materialien für Langlebigkeit und gleichbleibende Leistung unter verschiedenen Umgebungsbedingungen.
- Einfache Installation: Die Crimp-Technologie ermöglicht eine schnelle und sichere Montage ohne die Notwendigkeit von Spezialwerkzeugen über die erforderlichen Crimp-Zangen hinaus.
- Breite Kompatibilität: Ideal für den Einsatz mit einer Vielzahl von Funkgeräten, Antennen, Messgeräten und drahtlosen Netzwerksystemen.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | SMA Reverse (RP-SMA) Buchse auf SMA (RP-SMA) Buchse |
| Anschlussart | Crimp |
| Kompatibles Kabel | RG174, RG316 und äquivalente Koaxialkabel mit 50 Ohm Impedanz |
| Material des Gehäuses | Messing mit Vernickelung für ausgezeichnete Korrosionsbeständigkeit und Leitfähigkeit |
| Material des Mittelleiters | Phosphorbronze mit Vergoldung für minimale Signalverluste und optimale Leitfähigkeit |
| Dielektrisches Material | PTFE (Polytetrafluorethylen) für exzellente dielektrische Eigenschaften und thermische Stabilität |
| Impedanz | 50 Ohm |
| Frequenzbereich | Bis zu 6 GHz, optimal für gängige HF-Anwendungen |
| Montage | Crimp-Montage am Außenleiter und Mittelleiter des Koaxialkabels |
| Betriebstemperatur | -55°C bis +155°C |
| Widerstandsfähigkeit | Hohe mechanische Festigkeit und Beständigkeit gegen Vibrationen, ideal für mobile und externe Installationen |
Einsatzmöglichkeiten und Anwendungsbereiche
Der SMA REV ST-174 findet breite Anwendung in professionellen und ambitionierten Hobby-Bereichen, wo eine zuverlässige HF-Verbindung unerlässlich ist. Dazu gehören:
- Drahtlose Netzwerke: Anschluss von externen Antennen an WLAN-Router, Access Points und Funkmodems zur Verbesserung der Signalstärke und Reichweite.
- Amateurfunk: Erstellung von Antennenkabeln für verschiedene Funkbänder, bei denen Signalintegrität entscheidend ist.
- Telekommunikation: Integration in Basisstationen, Repeater und andere Kommunikationsinfrastrukturen.
- Messtechnik: Verbindung von Messgeräten mit Antennen oder Prüflingen in HF-Laboren.
- GPS-Systeme: Anschluss von GPS-Empfängern und Antennen für präzise Positionsbestimmung.
- IoT-Anwendungen: Zuverlässige Funkverbindungen für vernetzte Geräte.
Präzise Crimp-Montage für maximale Leistung
Die Crimp-Montage ist die bevorzugte Methode zur Herstellung von professionellen HF-Verbindungen. Sie bietet gegenüber Lötverbindungen entscheidende Vorteile in Bezug auf mechanische Stabilität und Vibrationsfestigkeit. Der SMA REV ST-174 wurde speziell für diesen Zweck entwickelt. Eine korrekte Crimpung gewährleistet einen niederohmigen Kontakt zwischen dem Stecker und dem Koaxialkabel, was für die Signalintegrität unerlässlich ist. Dies wird durch die präzise Passform des Steckers auf das RG174/316 Kabel und die Verwendung einer geeigneten Crimpzange erreicht.
Materialien und ihre Bedeutung für die Signalqualität
Die Auswahl der Materialien für einen HF-Stecker ist von entscheidender Bedeutung für seine Leistungsfähigkeit. Der SMA REV ST-174 verwendet:
- Messing mit Vernickelung: Dieses Grundmaterial bietet eine hervorragende mechanische Stabilität und gute Leitfähigkeit. Die Vernickelung schützt das Messing vor Korrosion und Umwelteinflüssen, was eine lange Lebensdauer und gleichbleibende elektrische Eigenschaften sicherstellt.
- Phosphorbronze mit Vergoldung für den Mittelleiter: Phosphorbronze ist bekannt für seine Federwirkung und Korrosionsbeständigkeit. Die Vergoldung des Mittelleiters ist ein Schlüsselmerkmal für HF-Steckverbinder. Gold ist ein exzellenter Leiter mit sehr geringem Oberflächenwiderstand, was Signalverluste minimiert und die Kontaktqualität über einen langen Zeitraum aufrechterhält.
- PTFE-Dielektrikum: PTFE ist ein nicht-leitendes Material mit sehr geringen dielektrischen Verlusten und einer hohen Temperaturbeständigkeit. Diese Eigenschaften sind entscheidend für die Aufrechterhaltung der Impedanz und die Minimierung von Signalreflexionen, insbesondere bei höheren Frequenzen.
Diese sorgfältige Materialauswahl und Verarbeitung tragen maßgeblich dazu bei, dass der SMA REV ST-174 eine überlegene Leistung bietet und sich von Standardlösungen abhebt.
FAQ – Häufig gestellte Fragen zu SMA REV ST-174 – SMA-Reverse-Stecker, Crimp für RG174/316
Was bedeutet „Reverse SMA“ oder „RP-SMA“?
RP-SMA (Reverse Polarity SMA) ist eine Modifikation des Standard-SMA-Steckers. Bei RP-SMA-Buchsen befindet sich der Stift im Inneren, und bei RP-SMA-Steckern die Buchse (Buchsenkontakt). Dies wurde ursprünglich eingeführt, um die Einhaltung von Vorschriften für bestimmte Funkgeräte zu erleichtern, da es die unbeabsichtigte Verbindung von Geräten mit unterschiedlichen Funklizenzen verhindert. Für die korrekte Verbindung müssen beide Komponenten (Stecker und Buchse) die gleiche Polarität aufweisen.
Ist dieser Stecker für alle RG174/316 Kabel geeignet?
Ja, der SMA REV ST-174 ist speziell für die Montage an RG174- und RG316-Koaxialkabeln konzipiert. Diese Kabel haben einen Außendurchmesser und eine Impedanz (50 Ohm), für die der Stecker optimiert ist. Stellen Sie sicher, dass das von Ihnen verwendete Kabel ebenfalls 50 Ohm Impedanz aufweist.
Welches Werkzeug benötige ich zur Montage?
Für die Crimp-Montage dieses Steckers benötigen Sie eine spezielle Crimpzange für SMA-Stecker, die für das RG174/316 Kabel kalibriert ist. Diese Zange presst den Außenleiter und den Mittelleiter des Kabels fest in den Stecker und sorgt für eine elektrisch und mechanisch sichere Verbindung. Ein Entmantelungswerkzeug für Koaxialkabel ist ebenfalls erforderlich, um das Kabel korrekt für die Montage vorzubereiten.
Kann ich diesen Stecker auch löten?
Nein, dieser Stecker ist explizit als Crimp-Stecker konzipiert. Die Crimp-Montage bietet gegenüber der Lötmontage bei HF-Anwendungen deutliche Vorteile in Bezug auf mechanische Festigkeit und Vibrationsbeständigkeit. Eine Lötmontage würde die elektrischen Eigenschaften negativ beeinflussen und die Robustheit der Verbindung beeinträchtigen.
Welche Frequenzen werden von diesem Stecker unterstützt?
Der SMA REV ST-174 ist für eine breite Palette von HF-Anwendungen bis zu 6 GHz ausgelegt. Dies deckt die meisten gängigen Frequenzbereiche für WLAN, Bluetooth, GPS, Mobilfunk und Amateurfunk ab.
Ist die RP-SMA-Buchse mit einer Standard-SMA-Buchse kompatibel?
Nein, RP-SMA ist nicht direkt mit Standard-SMA-Steckern oder -Buchsen kompatibel. Sie müssen sicherstellen, dass Sie RP-SMA-Buchsen mit RP-SMA-Steckern verbinden. Die Verwendung eines Adapters ist erforderlich, wenn Sie eine RP-SMA-Buchse mit einem Standard-SMA-Stecker verbinden möchten.
Wie wird die Haltbarkeit und Korrosionsbeständigkeit gewährleistet?
Die Haltbarkeit und Korrosionsbeständigkeit werden durch die Auswahl hochwertiger Materialien und Oberflächenbehandlungen gewährleistet. Das Messinggehäuse ist vernickelt, und der Mittelleiter ist vergoldet. Diese Kombination bietet exzellenten Schutz gegen Oxidation und Feuchtigkeit, was die Langlebigkeit des Steckers auch in anspruchsvollen Umgebungen sicherstellt.
