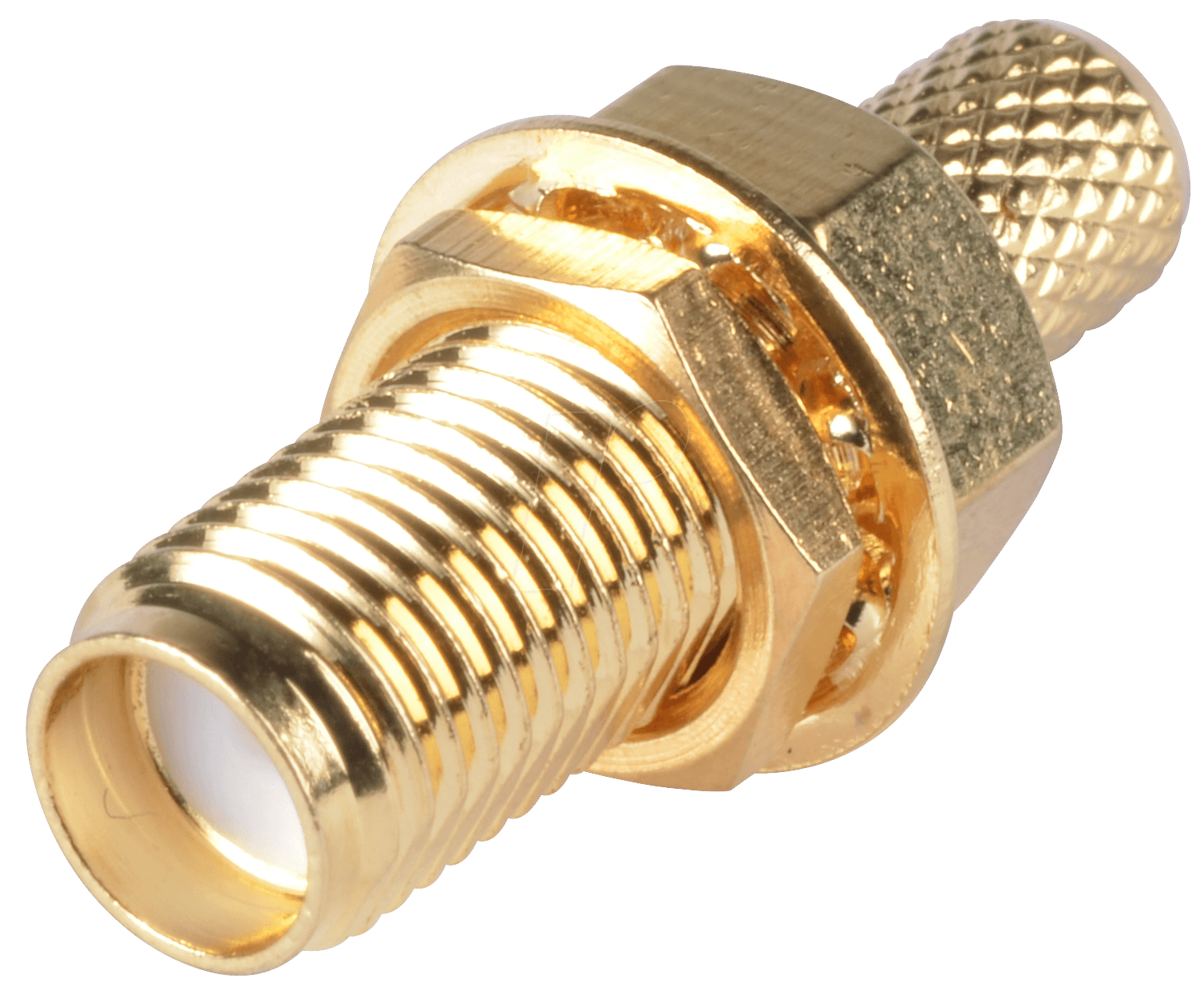

SMA REV BU-174: Präzision und Zuverlässigkeit für Ihre Signalübertragung
Benötigen Sie eine sichere und verlustarme Verbindung für Ihre HF-Anwendungen, speziell für Koaxialkabel vom Typ RG174 und RG316? Der SMA REV BU-174 (SMA-Reverse-Einbau-Buchse, Crimp) ist die ideale Lösung für Techniker, Ingenieure und erfahrene Hobbyisten, die höchste Ansprüche an die Signalintegrität und eine dauerhafte Verbindung stellen. Dieses präzisionsgefertigte Bauteil löst das Problem instabiler oder schlecht angepasster Anschlüsse und gewährleistet eine optimale Signalübertragung in anspruchsvollen Umgebungen, wo Standardlösungen an ihre Grenzen stoßen.
Warum SMA REV BU-174 die überlegene Wahl ist
Der SMA REV BU-174 zeichnet sich durch seine spezifische Bauweise für den Reverse-Polarity-Einsatz aus und bietet gegenüber herkömmlichen SMA-Buchsen eine erweiterte Kompatibilität für spezielle Sicherheitsanforderungen oder Designvorgaben. Die Crimp-Technologie garantiert eine mechanisch robuste und elektrisch leitfähige Verbindung mit dem Koaxialkabel, was Ausfallwahrscheinlichkeiten minimiert und eine langfristige Performance sichert. Im Gegensatz zu Lötverbindungen, die zu thermischen Belastungen und potenziellen Materialveränderungen führen können, ermöglicht die Crimp-Technologie eine schnelle und zuverlässige Montage ohne den Einsatz von Hitze, was besonders bei empfindlichen Kabeltypen von Vorteil ist.
Technische Exzellenz des SMA REV BU-174
Die Konstruktion des SMA REV BU-174 ist auf maximale Signalintegrität und Langlebigkeit ausgelegt. Durch die Verwendung hochwertiger Materialien und präziser Fertigungsprozesse wird eine optimale Anpassung der Impedanz gewährleistet, was für die Signalqualität in HF-Anwendungen von entscheidender Bedeutung ist. Die Reverse-Polarity-Konfiguration öffnet neue Möglichkeiten in der Systemintegration, wo spezifische Schutzmechanismen oder nicht-standardisierte Konfigurationen erforderlich sind. Die Crimp-Verbindungsposition am Mittelkontakt und der Außenleiter sorgt für eine formschlüssige und elektrisch leitfähige Verbindung, die auch unter mechanischer Belastung stabil bleibt.
Vorteile des SMA REV BU-174 auf einen Blick
- Optimale Signalintegrität: Speziell entwickelt für die Übertragung von Hochfrequenzsignalen mit minimalem Verlust und Störeinflüssen.
- Robuste Crimp-Verbindung: Bietet eine mechanisch stabile und elektrisch zuverlässige Verbindung, die Vibrationen und mechanischen Beanspruchungen standhält.
- Reverse-Polarity-Design: Ermöglicht die Nutzung in spezifischen Applikationen, die eine umgepolte SMA-Steckverbindung erfordern, für erhöhte Sicherheit oder Designflexibilität.
- Breite Kabelkompatibilität: Ideal geeignet für die Montage auf RG174 und RG316 Koaxialkabeln, die in vielen industriellen und militärischen Anwendungen eingesetzt werden.
- Langlebigkeit und Zuverlässigkeit: Gefertigt aus korrosionsbeständigen Materialien für eine lange Lebensdauer, auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Installation: Die Crimp-Montage ermöglicht eine schnelle und unkomplizierte Konfektionierung ohne Spezialwerkzeuge für das Löten.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Steckverbindertyp | SMA-Buchse (Female) |
| Polarität | Reverse Polarity (RP-SMA) |
| Anschlussart | Crimp (für Mittelkontakt und Außenleiter) |
| Geeignete Kabeltypen | RG174, RG316 |
| Gehäusematerial | Hochwertige Legierung mit Nickelbeschichtung für Korrosionsbeständigkeit und Langlebigkeit |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) für exzellente dielektrische Eigenschaften und hohe Temperaturbeständigkeit |
| Impedanz | 50 Ohm – Standard für HF-Anwendungen |
| Frequenzbereich | Bis 6 GHz – Geeignet für eine Vielzahl von Funk- und Kommunikationsanwendungen |
Anwendungsbereiche und Einsatzmöglichkeiten
Der SMA REV BU-174 ist ein essenzieller Bestandteil für den Aufbau oder die Reparatur von HF-Systemen in einer Vielzahl von Sektoren. Seine Präzision und Zuverlässigkeit machen ihn zur ersten Wahl in:
- Industrielle Automatisierung: Für die Vernetzung von Sensoren und Steuergeräten, bei denen stabile Funkverbindungen unerlässlich sind.
- Telekommunikation: In Basisstationen, WLAN-Systemen und anderen Netzwerkinfrastrukturen, die eine unterbrechungsfreie Signalübertragung erfordern.
- Militär und Verteidigung: Wo Robustheit, Zuverlässigkeit und spezifische Konnektivitätsstandards (wie Reverse Polarity) kritisch sind.
- Messtechnik: In Labor- und Feldgeräten für präzise HF-Messungen.
- Amateurfunk: Für den Bau und die Optimierung von Antennenanlagen und Funksystemen.
- IoT-Anwendungen: Zur Verbindung von Geräten mit drahtlosen Kommunikationsmodulen, die eine zuverlässige Funkverbindung benötigen.
Die spezifische Reverse Polarity (RP) Konfiguration ist oft in älteren WLAN-Standards oder bei bestimmten Herstellern von Netzwerkausrüstung anzutreffen, um versehentliche Verbindungen zwischen unterschiedlichen Systemen zu verhindern oder um spezifische Designanforderungen zu erfüllen. Die Crimp-Technologie sorgt für eine professionelle und dauerhafte Montage, die der Belastung durch dynamische Umgebungsbedingungen standhält.
Verarbeitung und Montage des SMA REV BU-174
Die Montage des SMA REV BU-174 erfordert spezifisches Werkzeug für die Crimp-Verbindung. Zunächst wird das Koaxialkabel RG174 oder RG316 gemäß den Spezifikationen vorbereitet, wobei der Außenleiter abisoliert und der Innendraht präzise freigelegt wird. Anschließend wird die Buchse auf das Kabel aufgeschoben. Der Mittelkontakt wird mit einem speziellen Crimp-Werkzeug auf den Innendraht des Kabels gecrimpt. Daraufhin wird die Außenhülse der Buchse über den abisolierten Außenleiter des Kabels geschoben und ebenfalls gecrimpt, um eine sichere und leitfähige Verbindung herzustellen. Die korrekte Ausführung der Crimp-Verbindungen ist entscheidend für die Leistungsfähigkeit und Zuverlässigkeit des gesamten HF-Systems.
FAQ – Häufig gestellte Fragen zu SMA REV BU-174 – SMA-Reverse-Einbau-BU, Crimp fürRG174/316
Was bedeutet „Reverse Polarity“ bei SMA-Steckverbindern?
„Reverse Polarity“ (RP) bezieht sich auf eine Modifikation des Standard-SMA-Steckverbinders, bei der die Funktion von Innenleiter und Außenleiter vertauscht ist. Bei einer Standard-SMA-Buchse befindet sich der Innenleiter (Pin) im Inneren, bei einer RP-SMA-Buchse ist es ein Außengewinde (Socket) und der Mittelkontakt ist ein Ring.
Für welche Kabeltypen ist der SMA REV BU-174 spezifisch geeignet?
Dieser SMA-Steckverbinder ist speziell für die Montage auf Koaxialkabeln der Typen RG174 und RG316 konzipiert. Diese Kabel sind bekannt für ihren kleinen Durchmesser und ihre Flexibilität, was sie ideal für Anwendungen mit begrenztem Platzangebot macht.
Welche Vorteile bietet die Crimp-Montage gegenüber dem Löten bei diesem Steckverbinder?
Die Crimp-Montage bietet mehrere Vorteile: Sie ist in der Regel schneller und erfordert keine thermische Behandlung des Kabels oder Steckverbinders, was Materialermüdung oder -veränderungen verhindert. Zudem sorgt eine korrekt ausgeführte Crimp-Verbindung für eine mechanisch sehr robuste und elektrisch stabile Verbindung, die oft vibrationsbeständiger ist als eine Lötverbindung.
Kann ich diesen Steckverbinder auch für Standard-SMA-Anwendungen verwenden?
Nein, aufgrund der „Reverse Polarity“-Konfiguration ist dieser Steckverbinder nicht direkt mit Standard-SMA-Steckern kompatibel. Er ist ausschließlich für Anwendungen konzipiert, die explizit Reverse-Polarity-SMA-Verbindungen erfordern.
Welche Frequenzen kann dieser Steckverbinder verarbeiten?
Der SMA REV BU-174 ist für Frequenzen bis zu 6 GHz spezifiziert. Dies deckt einen breiten Bereich von HF-Anwendungen ab, einschließlich vieler WLAN-Standards, Mobilfunkfrequenzen und anderer Funkkommunikationssysteme.
Welche Werkzeuge werden für die Crimp-Montage benötigt?
Für die fachgerechte Montage sind spezielle Crimp-Werkzeuge erforderlich. Diese Werkzeuge sind so konzipiert, dass sie den Mittelkontakt und die Außenhülse der Buchse mit dem Kabel präzise und sicher verbinden.
Wo finde ich die technischen Spezifikationen für die Crimp-Dimensionen?
Die genauen Spezifikationen für die Crimp-Dimensionen sind in der Regel im technischen Datenblatt des Herstellers oder auf der Produktverpackung zu finden. Diese Informationen sind entscheidend für die Auswahl des richtigen Crimp-Werkzeugs.
