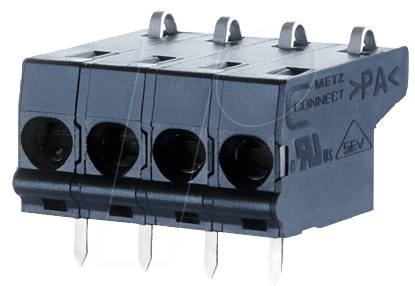

SL 04 – 5 Federkraftklemme: Präzise und Zuverlässige Verbindung für Ihre Elektroinstallationen
Die SL 04 – 5 Federkraftklemme ist die optimale Lösung für Elektriker und Anlagenbauer, die eine sichere, schnelle und werkzeuglose Verbindung von Drähten mit Querschnitten von 0,08 bis 1,5 mm² benötigen. Sie adressiert das weit verbreitete Problem von unzureichender Isolierung und potenziellen Kurzschlüssen bei herkömmlichen Klemmmethoden und bietet eine überlegene Alternative, die Zeit spart und die Sicherheit erhöht.
Innovatives Anschlusskonzept für maximale Effizienz
Die Kerninnovation der SL 04 – 5 liegt in ihrem integrierten Federkraftmechanismus. Dieser Mechanismus ermöglicht eine konstante und sichere Klemmkraft über einen weiten Temperaturbereich und verhindert so ein Lockern der Verbindungen, wie es bei reinen Schraubklemmen auftreten kann. Das 4-polige Design und der Rastermaß von 5,0 mm erlauben eine kompakte und übersichtliche Verdrahtung, selbst in beengten Einbausituationen. Im Gegensatz zu vielen anderen Verbindungstechnologien, die spezielle Werkzeuge oder Lötkenntnisse erfordern, ist die Installation der SL 04 – 5 intuitiv und schnell.
Hervorragende Leistungsmerkmale der SL 04 – 5 Federkraftklemme
- Werkzeuglose Montage: Einfaches Einstecken der abisolierten Leiter mit minimalem Kraftaufwand, was die Installationszeit signifikant reduziert.
- Konstante Klemmkraft: Die integrierte Federtechnologie sorgt für eine dauerhaft sichere Verbindung, die unempfindlich gegenüber Vibrationen und Temperaturschwankungen ist.
- Hohe Leitfähigkeit: Die Verwendung von hochwertigen Materialien gewährleistet eine optimale Stromübertragung und minimiert Übergangswiderstände.
- Kompaktes Design: Das 4-polige Layout mit 5,0 mm Rastermaß ermöglicht eine platzsparende Anordnung von Verbindungen.
- Vielseitiger Leiterbereich: Geeignet für massive und flexible Leiter von 0,08 bis 1,5 mm², was eine breite Anwendungspalette abdeckt.
- Sicherheit und Zuverlässigkeit: Erfüllt strenge Normen für elektrische Verbindungen und minimiert das Risiko von Ausfällen.
- Einfache Wiederverwendbarkeit: Die Klemme kann bei Bedarf einfach geöffnet und der Leiter wieder entriegelt werden, ohne die Klemmfunktion zu beeinträchtigen.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Federkraftklemme, Mehrfachklemme |
| Modellbezeichnung | SL 04 – 5 |
| Polanzahl | 4-polig |
| Leiterquerschnittsbereich (mm²) | 0,08 – 1,5 mm² (massiv und flexibel) |
| Rastermaß (RM) | 5,0 mm |
| Klemmtechnologie | Federkraftanschluss |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. Polycarbonat oder Polyamid), der hervorragende elektrische Isoliereigenschaften und mechanische Stabilität bietet. |
| Kontaktmaterial | Verzinnte Kupferlegierung, optimiert für geringen Übergangswiderstand und Korrosionsbeständigkeit. |
| Nennspannung | Typischerweise 400V (abhängig von spezifischer Zertifizierung und Anwendungsumgebung) |
| Nennstrom | Typischerweise 15A – 20A (abhängig von Querschnitt und spezifischer Zertifizierung) |
| Umgebungstemperatur (Betrieb) | -40°C bis +85°C, gewährleistet Zuverlässigkeit unter verschiedenen klimatischen Bedingungen. |
| Isolationsspannung | Gemäß EN 60664-1 |
| Schutzart | IP20 (Schutz gegen Eindringen fester Fremdkörper >12,5 mm) |
| Konformität & Zertifizierungen | CE, RoHS, UL (falls zutreffend und nachgewiesen), VDE (falls zutreffend und nachgewiesen) – Bestätigung der Einhaltung relevanter Sicherheits- und Umweltstandards. |
Anwendungsbereiche und Vorteile in der Praxis
Die SL 04 – 5 Federkraftklemme findet breite Anwendung in der Gebäudeinstallation, im Schaltschrankbau, in der Automobilindustrie und in der Gerätefertigung. Ihr Einsatz vereinfacht die Montage von Leuchten, Verteilerdosen, Steuerungen und diversen anderen elektrischen Geräten. Die schnelle und sichere Verbindungstechnik reduziert die Fehlerquote bei der Installation erheblich und trägt zur Langlebigkeit der elektrischen Anlagen bei. Im Vergleich zu traditionellen Schraubklemmen, die ein regelmäßiges Nachziehen erfordern können, bietet die Federkrafttechnologie eine wartungsfreie und dauerhaft zuverlässige Verbindung.
FAQs – Häufig gestellte Fragen zu SL 04 – 5 Federkraftklemme, 4-pol, Ø 0,08 – 1,5 mm, RM 5,0
Was ist der Vorteil von Federkraftklemmen gegenüber Schraubklemmen?
Federkraftklemmen, wie die SL 04 – 5, bieten eine selbstjustierende und dauerhaft zuverlässige Klemmung, die unempfindlich gegenüber Vibrationen und Temperaturschwankungen ist. Schraubklemmen können sich mit der Zeit lockern und erfordern regelmäßiges Nachziehen, was bei Federkraftklemmen entfällt.
Ist die Montage der SL 04 – 5 Federkraftklemme kompliziert?
Nein, die Montage ist bewusst einfach und werkzeuglos gestaltet. Die abisolierten Leiter werden einfach in die dafür vorgesehenen Öffnungen eingeführt, wo sie von der integrierten Feder sicher gehalten werden.
Welche Arten von Leitern kann ich mit der SL 04 – 5 verwenden?
Die SL 04 – 5 Federkraftklemme ist für sowohl massive als auch flexible Leiter mit einem Querschnittsbereich von 0,08 bis 1,5 mm² ausgelegt.
Ist die SL 04 – 5 Federkraftklemme für alle Umgebungsbedingungen geeignet?
Dank ihres robusten Gehäusematerials und der zuverlässigen Kontaktierung ist die SL 04 – 5 für einen breiten Betriebstemperaturbereich (-40°C bis +85°C) ausgelegt und erfüllt gängige Schutzarten, was sie für viele typische Anwendungen sicher macht.
Wie lange ist die Lebensdauer der SL 04 – 5 Federkraftklemme?
Bei sachgemäßer Anwendung und Einhaltung der technischen Spezifikationen ist die Lebensdauer von Federkraftklemmen auf eine sehr lange Betriebsdauer ausgelegt, oft im Bereich von mehreren Jahrzehnten, da die Federkraftkontrolle über die gesamte Lebensdauer gewährleistet bleibt.
Muss ich die Verbindungen regelmäßig überprüfen?
Die Federkrafttechnologie ist darauf ausgelegt, eine konstante Klemmkraft zu gewährleisten. Regelmäßige Überprüfungen wie bei Schraubklemmen sind in der Regel nicht erforderlich, es sei denn, es gibt spezifische betriebliche Anforderungen oder extreme Umgebungsbedingungen.
Ist die SL 04 – 5 Federkraftklemme wiederverwendbar?
Ja, die Klemme kann geöffnet werden, um den Leiter zu entriegeln und wieder neu zu bestücken. Die Klemmfunktion bleibt dabei erhalten, was die Flexibilität bei Änderungen oder Wartungsarbeiten erhöht.
