Isolierung und Signalübertragung auf höchstem Niveau: Der SFH 617A-4 Optokoppler
Der SFH 617A-4 Optokoppler mit Fototransistorausgang ist die ideale Lösung für alle, die eine zuverlässige und hochwirksame galvanische Trennung in ihren elektronischen Schaltungen benötigen. Entwickelt für anspruchsvolle Anwendungen, schützt er empfindliche Bauteile und Systeme vor schädlichen Spannungsspitzen und elektrischem Rauschen und eignet sich perfekt für Ingenieure, Techniker und Hobbyisten im Bereich der industriellen Automatisierung, Leistungselektronik und Telekommunikation.
Herausragende Isolationseigenschaften für maximale Sicherheit
Die Kernkompetenz des SFH 617A-4 liegt in seiner Fähigkeit, elektrische Signale mit einer beeindruckenden Isolationsspannung von 5,3 KV zu übertragen. Diese hohe Spannungsfestigkeit schützt nicht nur die nachgeschalteten Schaltungsteile zuverlässig vor Überspannungen, sondern gewährleistet auch die Sicherheit des Bedienpersonals. Im Gegensatz zu einfacheren Optokopplern, die oft nur eine geringere Isolationsspannung bieten, ist der SFH 617A-4 darauf ausgelegt, extremen Bedingungen standzuhalten und Störungen von der Eingangsseite effektiv zu unterdrücken. Dies ist essenziell in Umgebungen mit hohen Spannungsdifferenzen oder in Systemen, wo die Vermeidung von Brummschleifen und leitungsgebundenen Störungen von höchster Priorität ist.
Effiziente Signalübertragung durch optimierten Fototransistor
Der integrierte Fototransistor im SFH 617A-4 gewährleistet eine präzise und effiziente Signalübertragung. Mit einem Übertragungsverhältnis (CTR) von 160-320% bietet dieses Bauteil eine starke Ausgangsleistung bei relativ geringem Eingangsstrom. Dieses hohe CTR-Verhältnis bedeutet, dass bereits eine kleine Änderung im Eingangsstrom eine signifikante Änderung im Ausgangsstrom bewirkt, was zu einer verbesserten Empfindlichkeit und schnelleren Reaktionszeiten führt. Verglichen mit Optokopplern mit niedrigerem CTR können Sie mit dem SFH 617A-4 kleinere Eingangssignale verarbeiten oder größere Ausgangsströme steuern, was die Flexibilität in Ihrem Schaltungsdesign erhöht und den Bedarf an zusätzlichen Verstärkerstufen reduziert.
Robuste Bauweise und einfache Integration im DIP-4 Gehäuse

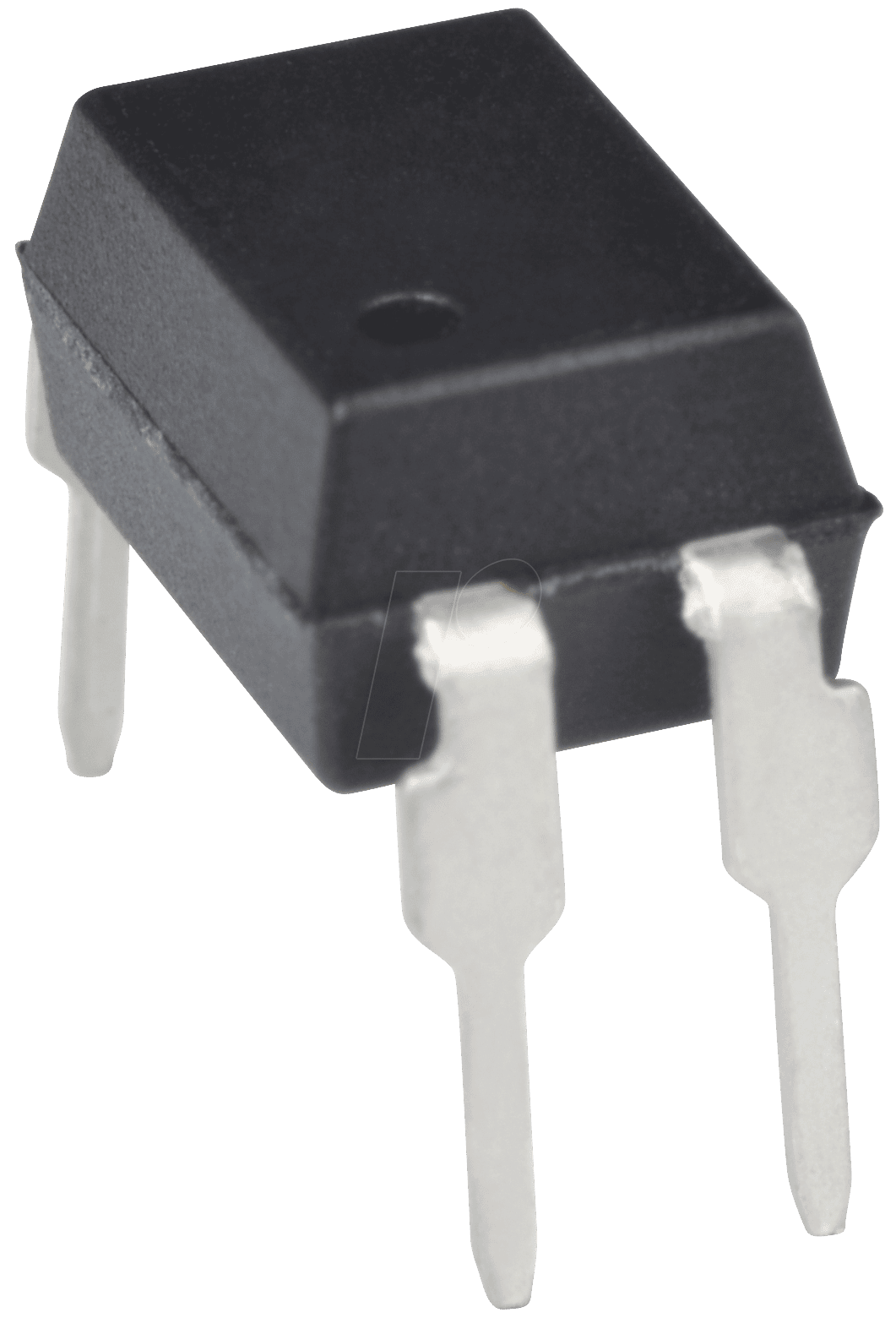

Das DIP-4 (Dual In-line Package) Gehäuse des SFH 617A-4 ermöglicht eine einfache Montage auf Standard-Leiterplatten mittels Durchsteckmontage (Through-Hole Technology). Dieses weit verbreitete Gehäuseformat vereinfacht den Designprozess und die Fertigung erheblich, da es mit den meisten automatisierten Bestückungslinien kompatibel ist. Die robuste Konstruktion des Bauteils gewährleistet eine lange Lebensdauer und Zuverlässigkeit, selbst unter anspruchsvollen Umgebungsbedingungen wie Vibrationen und Temperaturschwankungen. Diese Zuverlässigkeit ist ein entscheidender Vorteil gegenüber Komponenten mit weniger widerstandsfähigen Gehäusen oder schlechterer Fertigungsqualität.
Vorteile des SFH 617A-4 Optokopplers
- Höchste Isolationsspannung: Bietet 5,3 KV Spannungsfestigkeit für maximale Sicherheit und Schutz empfindlicher Komponenten.
- Hohes Übertragungsverhältnis (CTR): Mit 160-320% ermöglicht es eine effiziente Signalverstärkung und präzise Steuerung.
- Zuverlässige galvanische Trennung: Verhindert effektiv die Übertragung von Störungen, Überspannungen und Brummschleifen.
- Einfache Integration: Das Standard-DIP-4-Gehäuse ermöglicht unkomplizierte Montage auf Leiterplatten.
- Lange Lebensdauer und Robustheit: Ausgelegt für den Einsatz in industriellen Umgebungen mit hohen Anforderungen.
- Breites Anwendungsspektrum: Ideal für Leistungselektronik, industrielle Steuerungssysteme, Messgeräte und mehr.
- Schnelle Schaltzeiten: Ermöglicht schnelle und reaktionsschnelle Signalübertragung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Optokoppler, Fototransistorausgang |
| Modell | SFH 617A-4 |
| Isolationsspannung (AC RMS) | 5,3 KV |
| Übertragungsverhältnis (CTR) | 160 – 320% (bei typischem Eingangsstrom) |
| Gehäusetyp | DIP-4 |
| Optischer Isolator | Infrarot-Emittierdiode (IRED) und NPN-Fototransistor |
| Betriebstemperaturbereich | -55°C bis +100°C (typisch, genaue Datenblatt-Spezifikation beachten) |
| Anwendungsbereiche | Galvanische Trennung, Steuersignalübertragung, Spannungsisolation in Stromversorgungen, Motorsteuerungen, medizinischen Geräten, Telekommunikationsausrüstung. |
Anwendungsbereiche und Einsatzszenarien
Der SFH 617A-4 Optokoppler spielt eine entscheidende Rolle in einer Vielzahl von Hightech-Anwendungen, wo eine kompromisslose Trennung und Signalintegrität gefordert ist. In der industriellen Automatisierung dient er zur sicheren Ansteuerung von Hochleistungs-Aktoren oder zur Überwachung von Sensorsignalen, die potenziell hohen Spannungen ausgesetzt sind. In Leistungselektronik-Anwendungen, wie z.B. in Schaltnetzteilen oder Frequenzumrichtern, isoliert er die Steuerelektronik von der Hochspannungsseite und schützt so sowohl das Bedienpersonal als auch die empfindlichen Steuerbausteine vor gefährlichen Spannungsspitzen. Auch im Bereich der Telekommunikation und in medizinischen Geräten ist die zuverlässige galvanische Trennung unerlässlich, um Störungen zu minimieren und die Sicherheit von Patienten und Daten zu gewährleisten. Selbst in anspruchsvollen Test- und Messgeräten sorgt der SFH 617A-4 für präzise und störungsfreie Messergebnisse, indem er die Messschaltung von der zu messenden Schaltung entkoppelt.
FAQs – Häufig gestellte Fragen zu SFH 617A-4 – Optokoppler, Fototransistorausgang, 5,3 KV, CTR 160-320%, DIP-4
Was genau ist ein Optokoppler und wie funktioniert er?
Ein Optokoppler, auch Fotokoppler genannt, ist eine elektronische Komponente, die einen Lichtsender (typischerweise eine LED) und einen Lichtempfänger (wie einen Fototransistor, Fotodiodenarray oder Fototriac) in einem gemeinsamen Gehäuse vereint. Er überträgt elektrische Signale durch Licht. Wenn ein Strom durch die LED fließt, emittiert diese Licht, das dann vom Fototransistor erfasst wird und einen entsprechenden Strom am Ausgang erzeugt. Dies schafft eine galvanische Trennung, da keine direkte elektrische Verbindung zwischen Ein- und Ausgang besteht.
Welche Vorteile bietet die galvanische Trennung durch den SFH 617A-4?
Die galvanische Trennung schützt die nachgeschaltete Elektronik vor Überspannungen, Spannungsspitzen und elektrischem Rauschen von der Eingangsseite. Dies erhöht die Zuverlässigkeit und Lebensdauer der gesamten Schaltung. Sie verhindert auch die Bildung von Brummschleifen, die zu Signalverzerrungen führen können, und gewährleistet die Sicherheit des Bedienpersonals in Hochspannungsanwendungen.
Was bedeutet das Übertragungsverhältnis (CTR) von 160-320%?
Das CTR gibt das Verhältnis des Ausgangsstroms zum Eingangsstrom an. Ein CTR von 160-320% bedeutet, dass für jeden Millampere Strom, der durch die LED fließt, ein Strom von 1,6 bis 3,2 Milliampere am Fototransistor erzeugt wird. Ein höheres CTR ermöglicht eine stärkere Signalverstärkung und eine effizientere Steuerung von Lasten mit geringeren Eingangssignalen.
Ist der SFH 617A-4 für hohe Spannungen geeignet?
Ja, der SFH 617A-4 ist explizit für Anwendungen mit hoher Spannungsbeanspruchung ausgelegt. Mit einer garantierten Isolationsspannung von 5,3 KV bietet er einen robusten Schutz gegen gefährliche Spannungsunterschiede und ist somit für professionelle und sicherheitskritische Anwendungen prädestiniert.
In welchen Arten von Schaltungen wird der SFH 617A-4 typischerweise eingesetzt?
Der SFH 617A-4 findet breite Anwendung in Netzteilen, Motorsteuerungen, SPS (Speicherprogrammierbare Steuerungen), Wechselrichtern, Audio- und Telekommunikationsgeräten, sowie in allen Bereichen, wo eine sichere Trennung zwischen Niedervolt- und Hochvolt-Kreisen erforderlich ist.
Wie wird der SFH 617A-4 auf einer Leiterplatte montiert?
Der SFH 617A-4 wird im DIP-4 Gehäuse geliefert, was eine Durchsteckmontage (Through-Hole Technology) auf Standard-Leiterplatten ermöglicht. Dies bedeutet, dass die Pins durch vorgebohrte Löcher in der Platine gesteckt und dann auf der Rückseite verlötet werden.
Was ist der Unterschied zwischen diesem Optokoppler und anderen Typen wie Fototransistoren oder Relais?
Im Vergleich zu reinen Fototransistoren bietet der Optokoppler die zusätzliche Funktion der galvanischen Trennung. Im Vergleich zu elektromechanischen Relais sind Optokoppler schneller, verschleißfester, haben keine beweglichen Teile und sind deutlich kleiner. Sie sind jedoch für geringere Ströme und Spannungen ausgelegt als viele Relais.
