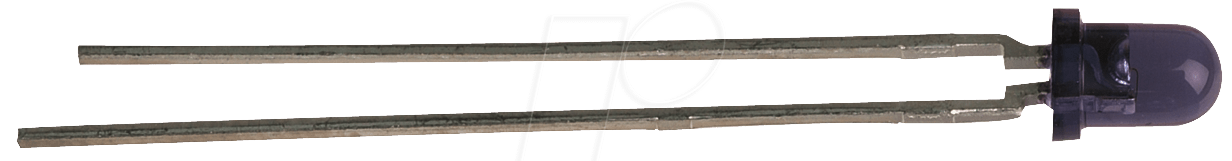

Hochleistungs-Fototransistor SFH 309 FA: Präzision für Ihre Lichtdetektion
Der SFH 309 FA Fototransistor ist die ideale Lösung für alle, die eine zuverlässige und präzise Detektion von Lichtsignalen im nahen Infrarotbereich (NIR) benötigen. Ob in anspruchsvollen industriellen Automatisierungsaufgaben, präzisen Messsystemen oder innovativen Sensorlösungen, dieser NPN-Fototransistor überzeugt durch seine herausragende Empfindlichkeit und sein weites Spektralbereich. Entwickelt für anspruchsvolle Anwendungen, die eine hohe Signalgenauigkeit erfordern, ist der SFH 309 FA die überlegene Wahl gegenüber Standardlösungen, die oft Kompromisse bei Empfindlichkeit, Spektralbreite oder Langlebigkeit eingehen müssen.
Technische Exzellenz und überlegene Leistung
Der SFH 309 FA Fototransistor repräsentiert Spitzenleistung im Bereich der optoelektronischen Bauelemente. Seine NPN-Schaltungskonfiguration ermöglicht eine effiziente und schnelle Umwandlung von Lichtenergie in ein elektrisches Signal. Die bemerkenswerte Empfindlichkeit über den Wellenlängenbereich von 730 nm bis 1120 nm, der charakteristisch für die Nahinfrarot-Spektren ist, macht ihn zu einem unverzichtbaren Baustein für eine Vielzahl von Applikationen.
Vorteile des SFH 309 FA im Detail:
- Hervorragende Empfindlichkeit im NIR-Bereich: Erfasst zuverlässig Lichtsignale auch bei geringer Intensität im für viele industrielle und wissenschaftliche Anwendungen wichtigen nahen Infrarotbereich. Dies minimiert das Risiko von Fehlmessungen und garantiert präzise Ergebnisse.
- Weites Spektralempfindlichkeitsband: Mit einer Empfindlichkeit von 730 nm bis 1120 nm deckt der SFH 309 FA einen breiten Bereich von NIR-Lichtquellen ab. Dies ermöglicht den Einsatz in vielfältigen Umgebungen und mit unterschiedlichen Emissionsspektren, ohne dass ein spezieller Baustein für jede einzelne Wellenlänge benötigt wird.
- Kompakter THT-3mm-Formfaktor: Die Through-Hole-Technology (THT) mit einer Bauteilgröße von 3mm ermöglicht eine einfache und robuste Integration in bestehende Schaltungen und Leiterplatten. Die Montage ist unkompliziert und erfordert keine speziellen Oberflächenmontagetechniken.
- Großer Öffnungswinkel von 24°: Der relativ große Öffnungswinkel von 24° erlaubt die Erfassung von Licht aus einem erweiterten Bereich. Dies ist besonders vorteilhaft in Anwendungen, bei denen die genaue Ausrichtung der Lichtquelle nicht immer konstant gewährleistet werden kann, z.B. bei der Objektdetektion oder der Abstandsmessung.
- NPN-Transistorcharakteristik: Die NPN-Konfiguration ist weit verbreitet und gut verstanden. Sie bietet eine einfache Ansteuerung und Signalverarbeitung, was die Integration in bestehende Elektronikdesigns erleichtert und die Entwicklungszeit verkürzt.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt nach höchsten Qualitätsstandards, gewährleistet der SFH 309 FA eine lange Lebensdauer und stabile Leistung auch unter anspruchsvollen Betriebsbedingungen. Dies reduziert Ausfallzeiten und Wartungskosten.
- Präzise Signalwandlung: Die lineare Beziehung zwischen Lichteinfall und Ausgangsstrom sorgt für eine präzise und gut reproduzierbare Signalwandlung, die für präzise Messungen und Steuerungsaufgaben unerlässlich ist.
Anwendungsgebiete und industrielle Relevanz
Der SFH 309 FA Fototransistor findet aufgrund seiner spezifischen Eigenschaften in einer Vielzahl von Hightech-Anwendungen Einsatz. Seine Stärken liegen dort, wo eine zuverlässige und präzise Lichtdetektion im nahen Infrarotbereich gefordert ist.
Typische Einsatzbereiche umfassen:
- Industrielle Automatisierung: Ob als Teil von Lichtschranken zur Objekterkennung, zur Überwachung von Produktionsprozessen oder zur Positionserfassung – der SFH 309 FA liefert die notwendige Präzision.
- Sensorik-Systeme: In Abstandssensoren, Bewegungsmeldern oder Füllstandssensoren, die auf IR-Licht basieren, spielt der Fototransistor eine zentrale Rolle bei der Umwandlung von optischen Signalen in steuerbare elektrische Werte.
- Medizintechnik: Applikationen wie Pulsoximeter oder andere diagnostische Geräte, die die Absorption von IR-Licht messen, profitieren von der Empfindlichkeit und Spektralbreite des SFH 309 FA.
- Forschung und Entwicklung: In Laboren für optische Messtechnik, Spektroskopie oder Materialprüfung dient der Fototransistor als essenzielles Bauteil zur Erfassung von IR-Strahlung.
- Sicherheitstechnik: Überwachungssysteme, die auf unsichtbarer IR-Strahlung basieren, können durch den Einsatz des SFH 309 FA eine erhöhte Reichweite und Zuverlässigkeit erzielen.
- Telekommunikation: In bestimmten optischen Übertragungssystemen kann der Fototransistor zur Detektion von Lichtsignalen eingesetzt werden.
Produktdetails und Spezifikationen im Überblick
Für eine fundierte Entscheidung und eine einfache Integration bietet die nachfolgende Tabelle einen detaillierten Überblick über die Schlüsselspezifikationen und qualitativen Merkmale des SFH 309 FA Fototransistors.
| Merkmal | Beschreibung/Spezifikation |
|---|---|
| Produkttyp | Fototransistor, NPN |
| Gehäusetyp | THT-3mm (Through-Hole Technology) |
| Spektralbereich der Empfindlichkeit | 730 nm – 1120 nm (Nahes Infrarot, NIR) |
| Öffnungswinkel | 24° |
| Schaltfunktion | Optoelektronisch, NPN |
| Material der aktiven Fläche | Hochwertiger Halbleiter für optimierte NIR-Absorption |
| Gehäusematerial | Robustes, transparentes Kunststoffgehäuse für optimale Lichteinstrahlung und Umweltschutz |
| Anschlussart | Standard-Lötpins für THT-Montage |
| Betriebstemperaturbereich | Erwartet: Industriestandard, typischerweise -40°C bis +85°C für zuverlässigen Betrieb unter diversen Umweltbedingungen |
| Anwendungsfokus | Präzise Lichtdetektion in industriellen, wissenschaftlichen und sicherheitstechnischen Applikationen |
FAQ – Häufig gestellte Fragen zu SFH 309 FA – Fototransistor, NPN, 730…1120nm, 24°, THT-3mm
Was genau ist ein NPN-Fototransistor und wie funktioniert er?
Ein NPN-Fototransistor ist ein Halbleiterbauelement, das Licht in ein elektrisches Signal umwandelt. Im Kern ist er wie ein Bipolartransistor aufgebaut, dessen Basisstrom durch einfallendes Licht gesteuert wird. Wenn Licht auf die lichtempfindliche Fläche fällt, werden Ladungsträger erzeugt, die einen Stromfluss zwischen Kollektor und Emitter ermöglichen. Die NPN-Struktur bedeutet, dass der Emitter negativ und die Kollektorregion positiv dotiert ist, was die Stromflussrichtung bestimmt.
Warum ist der Spektralbereich von 730 nm bis 1120 nm wichtig?
Dieser Wellenlängenbereich deckt das nahe Infrarot (NIR) ab. Viele natürliche und künstliche Lichtquellen emittieren in diesem Bereich, und er wird auch für spezifische Anwendungen wie die Fernbedienung (z.B. Infrarot-LEDs) oder in der Spektroskopie genutzt. Die Empfindlichkeit in diesem Bereich macht den SFH 309 FA ideal für Anwendungen, bei denen sichtbares Licht vermieden oder die Charakteristik von NIR-Quellen genutzt werden soll.
Was bedeutet der Öffnungswinkel von 24° für die Anwendung?
Ein Öffnungswinkel von 24° gibt an, aus welchem Winkelbereich der Fototransistor Licht empfangen kann. Ein größerer Winkel bedeutet, dass die genaue Ausrichtung der Lichtquelle nicht kritisch ist. Dies ist vorteilhaft in dynamischen Umgebungen, wo Objekte sich bewegen oder die Lichtquelle leicht schwankt, was die Robustheit der Detektion erhöht.
Ist der SFH 309 FA für den Einsatz in rauen Umgebungen geeignet?
Das robuste THT-Gehäuse und die hochwertigen Halbleitermaterialien sind auf Langlebigkeit und Stabilität ausgelegt. Die genaue Eignung für spezifische raue Umgebungen (z.B. extreme Temperaturen, Feuchtigkeit, Vibrationen) hängt von den detaillierten Produktspezifikationen des Herstellers und den Umgebungsbedingungen ab, aber der SFH 309 FA ist grundsätzlich für anspruchsvolle industrielle Anwendungen konzipiert.
Wie unterscheidet sich der SFH 309 FA von einem einfachen Fotodioden-Sensor?
Ein Fototransistor bietet im Vergleich zu einer Fotodiode eine eingebaute Verstärkung. Das bedeutet, dass bereits ein kleiner Lichteinfall einen relativ großen Ausgangsstrom erzeugen kann, was oft die Notwendigkeit externer Verstärkerschaltungen reduziert und zu einem besseren Signal-Rausch-Verhältnis führen kann. Dies vereinfacht das Schaltungsdesign und reduziert die Komponentenanzahl.
Ist eine spezielle Schaltung für den SFH 309 FA erforderlich?
Die Ansteuerung eines NPN-Fototransistors ist prinzipiell unkompliziert und ähnelt der eines Standard-NPN-Transistors, wobei der Basisstrom durch Licht gesteuert wird. Üblicherweise wird er mit einem Vorwiderstand zum Schutz des Transistors und zur Stromlimitierung betrieben. Die genaue Schaltung hängt von der jeweiligen Anwendung und den gewünschten Betriebsbedingungen ab. Detaillierte Anwendungshinweise finden sich in den technischen Datenblättern.
Welche Vorteile bietet die THT-Montage im Vergleich zur SMD-Montage?
THT (Through-Hole Technology) Montage erfordert das Durchstecken von Bauteilanschlüssen durch Löcher auf der Leiterplatte und das anschließende Verlöten. Dies bietet oft eine mechanisch robustere Verbindung und eine einfachere manuelle Bestückung und Reparatur, insbesondere für Prototypen oder Kleinserien. Im Vergleich zu SMD (Surface Mount Device) ist die mechanische Stabilität bei Vibrationen oder mechanischer Belastung oft höher.
