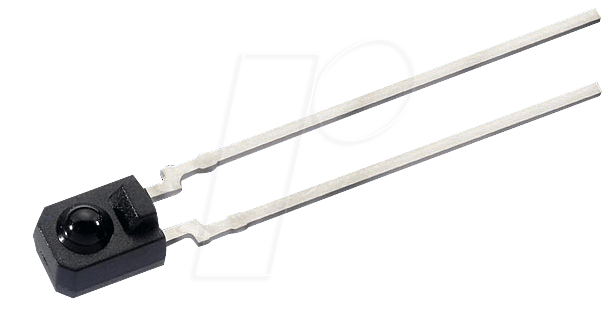

Präzise Lichterkennung für anspruchsvolle Anwendungen: Der SFH 3100 F Fototransistor
Der SFH 3100 F Fototransistor ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und präzise Detektion von Licht im Infrarotbereich benötigen. Seine NPN-Charakteristik und der breite Wellenlängenbereich von 850 bis 1100 nm machen ihn perfekt für Automatisierungsaufgaben, Sensorik und Signalverarbeitung, wo eine exakte Erfassung optischer Signale unerlässlich ist.
Überlegene Leistung und Zuverlässigkeit im Infrarotbereich
Der SFH 3100 F Fototransistor setzt Maßstäbe in puncto Leistung und Zuverlässigkeit, insbesondere im für viele Anwendungen entscheidenden Infrarot-Spektrum. Während Standard-Fototransistoren oft Einschränkungen in Bezug auf Empfindlichkeit und Reaktionszeit im nahen Infrarotbereich aufweisen, bietet der SFH 3100 F eine optimierte Empfindlichkeit für Wellenlängen zwischen 850 nm und 1100 nm. Dies ermöglicht eine klare und eindeutige Signaldetektion, selbst unter schwierigen Lichtverhältnissen oder bei der Verwendung von IR-LEDs als Lichtquelle. Seine NPN-Struktur gewährleistet eine robuste und gut kontrollierbare Verstärkung des optischen Signals, was ihn zu einer bevorzugten Wahl für präzise Messungen und Steuerungsaufgaben macht.
Optimale Ausrichtung und breites Sichtfeld
Mit einem Öffnungswinkel von 28° und dem THT-Side-View-Gehäuse ermöglicht der SFH 3100 F eine gezielte Erfassung von Lichtquellen. Diese spezifische Gehäuseform und der Winkel sind entscheidend für Anwendungen, bei denen eine genaue räumliche Ausrichtung der Detektion erforderlich ist. Im Gegensatz zu Fototransistoren mit breiterem oder ungerichteterem Sichtfeld, erlaubt der SFH 3100 F eine präzisere Fokussierung auf das gewünschte optische Signal, minimiert Störeinflüsse von Umgebungslicht und verbessert die Signal-Rausch-Verhältnis.
Anwendungsfelder und technische Vorteile
Der SFH 3100 F Fototransistor findet breite Anwendung in verschiedenen technologischen Bereichen:
- Industrielle Automatisierung: Positionserkennung, Objektdurchlaufzähler, Barcode-Scanner, berührungslose Schalter.
- Medizintechnik: Pulsoximeter, Blutzuckermessung (nicht-invasiv), Infrarot-Thermometer.
- Sicherheitstechnik: Infrarot-Bewegungsmelder, Alarmsysteme, Zugangskontrollen.
- Optische Sensorik: Fernbedienungen, Lichtschranken, optische Maus-Encoder.
- Kommunikationstechnik: Infrarot-Datenübertragung, Glasfaser-Anwendungen.
Die NPN-Konfiguration des Fototransistors ermöglicht eine einfache Integration in gängige Schaltungen. Die Fähigkeit, direkt auf Infrarotlicht im Bereich von 850 bis 1100 nm zu reagieren, macht ihn kompatibel mit einer Vielzahl von IR-Lichtquellen, einschließlich vieler InGaAs-LEDs. Das THT-Side-View-Gehäuse erleichtert die Montage auf Leiterplatten und ermöglicht eine gerichtete Platzierung im Systemdesign.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | Fototransistor, NPN |
| Wellenlängenbereich | 850 nm … 1100 nm |
| Öffnungswinkel | 28° |
| Gehäusetyp | THT-Side-View |
| Spektrale Empfindlichkeit | Optimiert für nahe Infrarot-Bereiche, was eine hohe Sensitivität bei der Detektion von IR-Signalen gewährleistet. Dies ist entscheidend für Anwendungen, bei denen IR-LEDs als Lichtquelle dienen. |
| Schaltgeschwindigkeit | Gute Reaktionszeit für dynamische Erfassung von Lichtsignalen, geeignet für Anwendungen, die schnelle Änderungen in der Beleuchtung erkennen müssen. |
| Integration | Einfache Anbindung an Mikrocontroller und andere Logikschaltungen durch die NPN-Ausgangsstufe. |
| Robustheit | Hohe Zuverlässigkeit und Langlebigkeit, typisch für Komponenten, die für industrielle und technische Umgebungen entwickelt wurden. |
Technische Spezifikationen und Leistungsparameter
Der SFH 3100 F ist ein hochsensibler Fototransistor, der für den Einsatz in anspruchsvollen optoelektronischen Systemen konzipiert wurde. Seine Hauptstärke liegt in der Detektion von Infrarotstrahlung im Bereich von 850 nm bis 1100 nm. Diese spezifische Empfindlichkeit macht ihn zu einer exzellenten Wahl für Anwendungen, bei denen IR-Sender verwendet werden, wie z.B. in Fernbedienungen, optischen Sensoren für die Abstandsmessung oder in Systemen zur Überwachung von Lichtschranken.
Die NPN-Transistorstruktur bietet eine inhärente Verstärkung des optischen Signals. Wenn Licht auf die Fotodiode trifft, wird ein kleiner Stromfluss ausgelöst, der dann durch die Transistorverstärkung in einen größeren Ausgangsstrom umgewandelt wird. Dies ermöglicht eine effiziente Erfassung auch schwacher Lichtsignale, was die Integration in Systeme vereinfacht, die keine zusätzliche Verstärkerelektronik benötigen.
Der Öffnungswinkel von 28° ist ein wichtiger Designaspekt. Er definiert das Erfassungsfeld des Fototransistors. Ein Winkel von 28° ist relativ gerichtet, was bedeutet, dass der Sensor bevorzugt Licht aus einer bestimmten Richtung aufnimmt. Dies ist vorteilhaft, um Störlicht von anderen Quellen zu minimieren und die Präzision der Messung zu erhöhen, insbesondere wenn die Lichtquelle und der Sensor in einer festen räumlichen Beziehung zueinander stehen.
Das THT-Side-View-Gehäuse, auch als Through-Hole-Through-Side-View bekannt, ermöglicht die Montage des Bauteils direkt auf einer Leiterplatte (PCB). Die seitliche Ausrichtung der optischen Öffnung ist hierbei entscheidend. Sie erlaubt es, den Fototransistor so zu positionieren, dass er nach vorne oder zur Seite blickt, was vielfältige Integrationsmöglichkeiten in elektronische Geräte eröffnet. Diese Art von Gehäuse erleichtert die Montage und die Ausrichtung des Sensors im Gesamtsystem.
Die spektrale Empfindlichkeit ist auf den Wellenlängenbereich von 850 nm bis 1100 nm abgestimmt. Dies korreliert gut mit den Emissionsspektren vieler gängiger Infrarot-LEDs, die in der industriellen Automatisierung, bei der Signalübertragung oder in Sicherheitsanwendungen eingesetzt werden. Durch diese Abstimmung wird eine hohe Effizienz bei der Umwandlung von Licht in ein elektrisches Signal erreicht.
Die Schaltgeschwindigkeit ist ein weiterer wichtiger Parameter. Der SFH 3100 F bietet eine ausreichende Schnelligkeit, um auf schnelle Änderungen des Lichtpegels zu reagieren. Dies ist essenziell für Anwendungen, die eine Echtzeit-Erfassung erfordern, wie beispielsweise in Systemen zur Taktung von Motoren oder bei der Erkennung von sich schnell bewegenden Objekten.
Die NPN-Charakteristik vereinfacht die Anbindung an nachfolgende Schaltungen, wie z.B. an einen Mikrocontroller-Eingang. Der Ausgangsstrom ist gut kontrollierbar und ermöglicht eine klare Unterscheidung zwischen Licht an und Licht aus Zuständen.
FAQ – Häufig gestellte Fragen zu SFH 3100 F – Fototransistor, NPN, 850…1100nm, 28°, THT-Side-View
Was ist ein Fototransistor und wie funktioniert er?
Ein Fototransistor ist ein lichtempfindlicher Halbleiterbausteil, der als Photodetektor fungiert. Er ist im Wesentlichen ein Bipolartransistor, dessen Basisstrom durch einfallendes Licht gesteuert wird. Wenn Licht auf die lichtempfindliche Fläche trifft, wird ein elektrischer Strom erzeugt, der dann durch die Transistorverstärkung verstärkt wird und als Ausgangsstrom gemessen werden kann. Der SFH 3100 F nutzt eine NPN-Struktur für seine Funktion.
Für welche Wellenlängen ist der SFH 3100 F Fototransistor besonders empfindlich?
Der SFH 3100 F Fototransistor ist speziell für die Detektion von Licht im nahen Infrarotbereich optimiert. Seine höchste Empfindlichkeit liegt im Wellenlängenbereich von 850 nm bis 1100 nm. Dies macht ihn ideal für Anwendungen, bei denen Infrarotlichtquellen zum Einsatz kommen.
Was bedeutet der Öffnungswinkel von 28° für die Anwendung?
Ein Öffnungswinkel von 28° bedeutet, dass der Fototransistor Licht aus einem kegelförmigen Bereich mit diesem Winkel detektiert. Dies ist ein relativ gerichteter Winkel, der es ermöglicht, das Erfassungsfeld präzise auf eine bestimmte Lichtquelle oder einen bestimmten Bereich auszurichten. Dies reduziert Störeinflüsse von Umgebungslicht und verbessert die Genauigkeit der Messung.
Welche Vorteile bietet das THT-Side-View-Gehäuse?
Das THT-Side-View-Gehäuse (Through-Hole-Through-Side-View) ermöglicht die Montage des Fototransistors auf einer Leiterplatte über Durchsteckkontakte. Die seitliche Ausrichtung der optischen Öffnung erlaubt eine flexible Positionierung und Ausrichtung des Sensors im Systemdesign, oft nach vorne oder zur Seite blickend. Dies erleichtert die Integration in kompakte elektronische Geräte.
Kann der SFH 3100 F mit sichtbarem Licht verwendet werden?
Obwohl der SFH 3100 F primär für Infrarotlicht optimiert ist, kann er auch mit sichtbarem Licht eine gewisse Empfindlichkeit aufweisen. Die Spitzenempfindlichkeit liegt jedoch deutlich im IR-Bereich. Für Anwendungen, die ausschließlich auf sichtbares Licht ausgelegt sind, gibt es spezialisierte Fototransistoren. Für die Detektion von IR-Licht ist der SFH 3100 F die überlegene Wahl.
In welchen Branchen wird der SFH 3100 F Fototransistor typischerweise eingesetzt?
Der SFH 3100 F wird häufig in der industriellen Automatisierung (z.B. Lichtschranken, Positionssensoren), Medizintechnik (z.B. Pulsoximeter), Sicherheitstechnik (z.B. IR-Melder) und in verschiedenen optischen Sensorik-Anwendungen eingesetzt, überall dort, wo eine präzise Detektion von Infrarotlicht erforderlich ist.
Ist der SFH 3100 F mit jeder Infrarot-LED kompatibel?
Ja, der SFH 3100 F ist mit einer Vielzahl von Infrarot-LEDs kompatibel, insbesondere mit solchen, deren Emissionsspektrum im Bereich von 850 nm bis 1100 nm liegt. Dies sind die gängigsten Wellenlängen für IR-Sender in technischen Anwendungen, was eine einfache und effektive Integration in bestehende oder neue Systeme ermöglicht.
