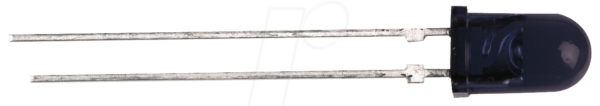

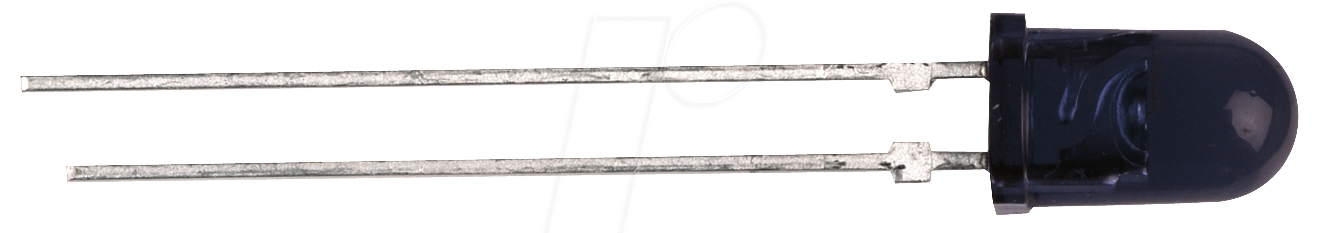

SFH 300 FA-3/4 – Der präzise Fototransistor für anspruchsvolle optoelektronische Anwendungen
Der SFH 300 FA-3/4 Fototransistor ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und hochpräzise Komponente für die Lichterfassung in einem breiten Spektrum benötigen. Wenn Sie auf der Suche nach einer Komponente sind, die auch bei schwachem Licht oder in Umgebungen mit störenden Hintergrundstrahlungen eine konsistente und genaue Signalübertragung gewährleistet, ist dieser NPN-Fototransistor Ihre erste Wahl.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu einfacheren Lichtsensoren bietet der SFH 300 FA-3/4 eine signifikant verbesserte Empfindlichkeit und eine optimierte spektrale Charakteristik. Seine Fähigkeit, Licht im Infrarotbereich (730-1120 nm) mit hoher Effizienz zu detektieren, macht ihn unverzichtbar für Anwendungen, bei denen sichtbares Licht unerwünscht oder störend ist. Die integrierte NPN-Transistorschaltung sorgt für eine interne Verstärkung des Sensorsignals, was die Notwendigkeit externer Verstärkerschaltungen reduziert und somit Schaltungsdesign und Kosten vereinfacht.
Kerntechnologie und Funktionsweise
Der SFH 300 FA-3/4 nutzt einen Silizium-PN-Übergang, der bei Lichteinfall einen Photostrom generiert. Dieser Photostrom steuert die Basis des integrierten NPN-Bipolartransistors. Anstatt eines externen Basiswiderstands fließt der durch Licht erzeugte Strom direkt in die Basis und bewirkt so eine Verstärkung des Ausgangssignals. Die interne Verstärkung (Stromverstärkungsfaktor, hFE) des Transistors vervielfacht den durch Photonen erzeugten Ladungsträgerfluss, was zu einem deutlich messbaren Kollektorstrom führt. Diese integrierte Verstärkung ist ein entscheidender Vorteil gegenüber reinen Fotodioden, die ein externes Verstärkerdesign erfordern.
Optimale spektrale Empfindlichkeit
Die spektrale Empfindlichkeit des SFH 300 FA-3/4 erstreckt sich über den Wellenlängenbereich von 730 nm bis 1120 nm. Dies ist besonders relevant für Applikationen, die mit Infrarotlichtquellen arbeiten, wie z.B. in der berührungslosen Abstandsmessung, Gestenerkennung, Sicherheitstechnik, Medizintechnik oder in industriellen Automatisierungsprozessen, bei denen IR-Sender und -Empfänger zum Einsatz kommen. Die hohe Empfindlichkeit in diesem Bereich ermöglicht präzise Messungen auch bei geringer Lichtintensität und minimiert Störungen durch sichtbares Licht, das in vielen Umgebungen präsent ist.
Designmerkmale und Montagefreundlichkeit
Der Fototransistor ist in einem robusten THT-Gehäuse (Through-Hole Technology) mit einer Bauform von 5 mm verbaut. Dies ermöglicht eine einfache und sichere Montage auf Leiterplatten (PCBs) durch Standard-Lötautomaten oder manuelles Löten. Die durchkontaktierten Anschlüsse gewährleisten eine stabile elektrische Verbindung und mechanische Belastbarkeit, was für die Langzeitstabilität von elektronischen Geräten unerlässlich ist. Die Öffnung des Gehäuses ist für eine gute Lichterfassung optimiert und schützt gleichzeitig die empfindliche Halbleiterstruktur vor mechanischer Beschädigung und Umwelteinflüssen.
Vorteile des SFH 300 FA-3/4
- Hohe Empfindlichkeit im IR-Bereich: Zuverlässige Lichterfassung von 730 nm bis 1120 nm, ideal für Infrarotanwendungen.
- Integrierte Verstärkung: NPN-Transistorschaltung reduziert die Notwendigkeit externer Verstärkerkomponenten.
- Kompakte Bauform: 5mm THT-Gehäuse für einfache Montage und geringen Platzbedarf auf der Leiterplatte.
- Breites Sichtfeld: Ein Erfassungswinkel von 50° ermöglicht eine flexible Positionierung und Erfassung von Lichtquellen über einen größeren Bereich.
- Robuste Konstruktion: THT-Gehäuse bietet mechanische Stabilität und Schutz für die Halbleiterkomponente.
- Hohe Zuverlässigkeit: Präzise Fertigung und Materialauswahl gewährleisten eine lange Lebensdauer und konsistente Leistung.
- Reduzierte Systemkosten: Durch integrierte Funktionalität und vereinfachtes Schaltungsdesign.
Technische Spezifikationen im Detail
Der SFH 300 FA-3/4 ist ein NPN-Fototransistor, der für seine präzise Lichtdetektion bekannt ist. Die spezifische Wellenlängenempfindlichkeit konzentriert sich auf das Nah-Infrarot-Spektrum (NIR), typischerweise mit einem Peak bei rund 900 nm, was ihn für eine Vielzahl von IR-basierten Technologien prädestiniert. Die typische Öffnung des Gehäuses gewährleistet ein Sichtfeld von etwa 50 Grad, was für viele Anwendungen eine gute Balance zwischen Erfassungsbereich und lokaler Präzision darstellt. Die maximale Sperrspannung (Vce) und der maximale Kollektorstrom (Ic) sind auf die Bedürfnisse typischer industrieller und konsumentennaher Anwendungen abgestimmt, was eine sichere und zuverlässige Integration in bestehende oder neue Designs ermöglicht. Die interne Stromverstärkung (hFE) liegt in einem Bereich, der eine deutliche Signalverarbeitung ohne zusätzliche externe Komponenten ermöglicht, was die Komplexität der umgebenden Schaltung erheblich reduziert.
Anwendungsgebiete und Branchen
Die Vielseitigkeit des SFH 300 FA-3/4 macht ihn zu einer Schlüsselkomponente in zahlreichen Branchen. In der Automobilindustrie wird er für Lichtschranken, Abstandssensoren oder zur Erkennung von Fahrspuren eingesetzt. In der Industrieautomatisierung findet er Verwendung in Barcode-Scannern, Objekterkennungsystemen, Fließbandkontrollen und als Teil von Sicherheitssensoren. Im Konsumgüterbereich ist er unverzichtbar für Fernbedienungen, Gestensteuerungen in Unterhaltungselektronik oder als Näherungssensor in Smartphones und Tablets. Die Medizintechnik nutzt ihn in Pulsoximetern zur Messung der Sauerstoffsättigung oder in Geräten zur automatischen Erkennung von Proben. Auch in der Sicherheitstechnik, wie z.B. in Bewegungsmeldern oder bei der Überwachung von Einbruchmeldeanlagen, spielt er eine wichtige Rolle.
Vergleich mit Standard-Fototransistoren
Während viele Standard-Fototransistoren eine breitere, aber weniger spezifische spektrale Empfindlichkeit aufweisen, ist der SFH 300 FA-3/4 gezielt für den wichtigen Infrarotbereich optimiert. Dies bedeutet eine höhere Effizienz bei der Umwandlung von IR-Licht in elektrische Signale und eine geringere Anfälligkeit für Störungen durch sichtbares Licht, was bei vielen Standardkomponenten zu Messungenauigkeiten führen kann. Die konsistente Leistungsfähigkeit über einen breiten Temperaturbereich und die sorgfältige Kalibrierung der Bauteile stellen sicher, dass die Spezifikationen auch unter anspruchsvollen Betriebsbedingungen eingehalten werden. Dies führt zu einer höheren Systemzuverlässigkeit und minimiert unerwartete Ausfälle oder Fehlfunktionen.
Das THT-Gehäuse: Robustheit und einfache Integration
Das THT-Gehäuse (Through-Hole Technology) mit seinen 5 mm Durchmesser bietet eine robuste mechanische Befestigung auf Leiterplatten. Dies ist ein entscheidender Vorteil gegenüber SMD-Komponenten (Surface-Mount Device), insbesondere in Umgebungen mit Vibrationen oder mechanischen Belastungen. Die durchkontaktierten Pins ermöglichen eine zuverlässige elektrische Verbindung und sind gut geeignet für automatisierte Bestückungsstraßen sowie für Prototyping und kleine Serien, bei denen manuelle Lötprozesse häufiger vorkommen. Die transparente Kappe des Gehäuses ist speziell auf die Transmission des gewünschten IR-Spektrums ausgelegt und bietet gleichzeitig einen gewissen Schutz vor Staub und Feuchtigkeit.
Präzision im Detail: Der Erfassungswinkel von 50°
Der Erfassungswinkel von 50° des SFH 300 FA-3/4 ist sorgfältig gewählt, um eine gute räumliche Auflösung zu ermöglichen, ohne die Empfindlichkeit zu stark zu reduzieren. In vielen Anwendungen ist es wichtig, eine Lichtquelle präzise zu lokalisieren oder ihre Präsenz in einem definierten Bereich zu detektieren. Ein zu breiter Winkel könnte zu ungenauen Messungen in dichten Umgebungen führen, während ein zu enger Winkel die Ausrichtung des Sensors erschwert. Die 50° stellen hier einen optimalen Kompromiss dar, der eine flexible und gleichzeitig genaue Platzierung des Sensors erlaubt. Dies ist beispielsweise bei der Erkennung von Codierungen, Schranken oder bei der Steuerung von Roboterarmen von Vorteil.
Die NPN-Transistorschaltung: Interner Vorteil für Ihr Design
Als NPN-Fototransistor integriert der SFH 300 FA-3/4 die Funktionalität eines Fotodetektors und eines Verstärkers in einem einzigen Bauteil. Das einfallende Licht steuert die Basis des NPN-Transistors. Ein kleiner Lichtstrom erzeugt einen proportional größeren Kollektorstrom. Diese interne Stromverstärkung (hFE) bedeutet, dass Ihr nachfolgender Verstärker oder Mikrocontroller ein starkes Signal erhält, selbst wenn die ursprüngliche Lichtintensität gering ist. Dies vereinfacht das Design der umgebenden Schaltung erheblich, reduziert die Anzahl der benötigten Komponenten und senkt somit die Gesamtkosten und den Platzbedarf Ihres Produkts.
Nachhaltigkeit und Lebensdauer
Die Auswahl des SFH 300 FA-3/4 trägt zur Langlebigkeit Ihrer Produkte bei. Die von uns angebotenen Komponenten von führenden Herstellern sind auf eine hohe Zuverlässigkeit und eine lange Lebensdauer ausgelegt. Die robuste Bauweise und die sorgfältige Auswahl der Materialien widerstehen den Belastungen moderner Einsatzumgebungen. Dies reduziert die Notwendigkeit häufiger Reparaturen oder Austauschs, was nicht nur Kosten spart, sondern auch zur Nachhaltigkeit beiträgt, indem unnötiger Elektroschrott vermieden wird.
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Fototransistor, NPN |
| Spektrale Empfindlichkeit | 730 nm bis 1120 nm (Optimiert für Infrarot) |
| Typischer Erfassungswinkel | 50° |
| Gehäusetyp | THT-5mm (Through-Hole Technology) |
| Hersteller | Renommierter Hersteller (Spezifische Marke ggf. auf Anfrage) |
| Interne Verstärkung (hFE) | Optimiert für robuste Signalgenerierung |
| Betriebstemperaturbereich | Geeignet für industrielle und anspruchsvolle Umgebungen (Details im Datenblatt) |
| Materialien | Hochwertiges Halbleitermaterial (Silizium), UV-beständiges Gehäusematerial |
| Montage | Einfache Lötmontage auf Standard-Leiterplatten |
FAQ – Häufig gestellte Fragen zu SFH 300 FA-3/4 – Fototransistor, NPN, 730…1120nm, 50°, THT-5mm
Kann der SFH 300 FA-3/4 auch sichtbares Licht detektieren?
Obwohl der SFH 300 FA-3/4 primär für den Infrarotbereich (730-1120 nm) optimiert ist, kann er prinzipiell auch auf helles sichtbares Licht reagieren. Seine höchste Empfindlichkeit liegt jedoch im spezifizierten IR-Bereich. Für rein sichtbares Licht sind spezialisierte Fotodetektoren oft besser geeignet.
Welche maximale Spannung und Stromstärke verträgt der SFH 300 FA-3/4?
Die genauen Grenzwerte für die maximale Sperrspannung (Vce) und den maximalen Kollektorstrom (Ic) sind den detaillierten technischen Datenblättern des Herstellers zu entnehmen. Diese Werte sind entscheidend für eine sichere Integration und Haltedauer des Bauteils.
Ist eine externe Verstärkung für den SFH 300 FA-3/4 notwendig?
Nein, der SFH 300 FA-3/4 ist ein Fototransistor. Das bedeutet, er verfügt über eine integrierte NPN-Transistorschaltung, die das vom Licht erzeugte Signal intern verstärkt. In vielen Fällen ist keine zusätzliche externe Verstärkerschaltung erforderlich.
Was bedeutet der Erfassungswinkel von 50° konkret für meine Anwendung?
Ein Erfassungswinkel von 50° bedeutet, dass der Fototransistor Lichtquellen erkennen kann, die sich innerhalb eines Kegels von 50 Grad vor seiner Öffnung befinden. Dies ermöglicht eine gewisse Flexibilität bei der Ausrichtung des Sensors, ist aber präziser als sehr weitwinklige Sensoren.
Welche Art von Lichtquellen sind für den SFH 300 FA-3/4 am besten geeignet?
Der SFH 300 FA-3/4 ist ideal für Anwendungen, die Infrarotlichtquellen im Bereich von 730 bis 1120 nm verwenden. Dazu gehören typische IR-LEDs, die in Fernbedienungen, berührungslosen Sensoren oder in der Datenübertragung eingesetzt werden.
Ist der SFH 300 FA-3/4 für den Einsatz im Freien geeignet?
Die Eignung für den Außeneinsatz hängt stark von den Umgebungsbedingungen (Temperatur, Feuchtigkeit, Staub, direkte Sonneneinstrahlung) und der konkreten Montage ab. Das THT-Gehäuse bietet einen gewissen Schutz, aber eine zusätzliche Kapselung oder Abschirmung kann für anspruchsvolle Außenanwendungen notwendig sein. Bitte beachten Sie die Betriebs- und Lagertemperaturbereiche im Datenblatt.
Wie unterscheidet sich der SFH 300 FA-3/4 von einer Fotodiode?
Ein wesentlicher Unterschied liegt in der integrierten Verstärkung. Eine Fotodiode generiert direkt einen Photostrom, der in der Regel eine externe Verstärkerschaltung erfordert. Der SFH 300 FA-3/4 hingegen ist ein Fototransistor, der aufgrund seiner internen Transistorstruktur das Lichtsignal bereits verstärkt ausgibt, was das Design vereinfacht.
