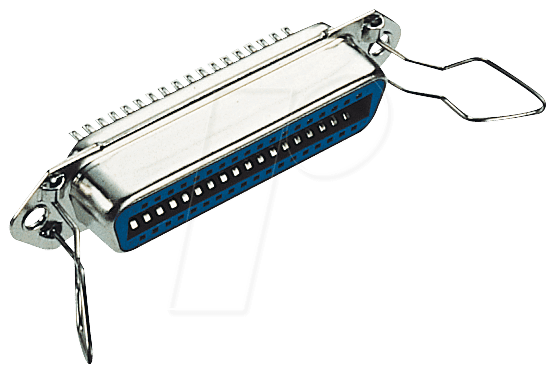

Zuverlässige Verbindungen für anspruchsvolle Elektronikprojekte: SE 5724F – Centronic-Buchse, 24-polig, Lötversion
Wenn es um die stabile und dauerhafte Verbindung von Geräten und Systemen geht, sind Kompromisse keine Option. Die SE 5724F Centronic-Buchse mit 24 Polen in Lötversion wurde entwickelt, um exakt diese Anforderung zu erfüllen. Sie ist die ideale Lösung für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die auf höchste Signalintegrität und mechanische Stabilität bei der Integration von Schnittstellenkomponenten angewiesen sind. Diese Buchse schließt die Lücke zwischen anspruchsvollen industriellen Anwendungen und präziser Laborarbeit, wo Ausfallzeiten und Signalverluste schlichtweg inakzeptabel sind.
Maximale Signalintegrität und Robustheit
Die SE 5724F Centronic-Buchse zeichnet sich durch ihre herausragende Konstruktion aus, die auf Langlebigkeit und Performance ausgelegt ist. Die 24 polige Konfiguration ermöglicht eine hohe Dichte an Übertragungskanälen, was für die Anbindung komplexer Peripheriegeräte oder Messinstrumente unerlässlich ist. Die Lötversion gewährleistet eine feste und sichere mechanische sowie elektrische Verbindung, die Vibrationen und mechanischen Belastungen standhält. Im Gegensatz zu minderwertigen Lösungen, bei denen Kontakte korrodieren oder lose werden können, bietet die SE 5724F eine konsistente und zuverlässige Performance über einen langen Zeitraum.
Präzisionsgefertigte Komponenten für Profis
Bei der Entwicklung der SE 5724F Centronic-Buchse wurde auf jedes Detail geachtet. Hochwertige Materialien und präzise Fertigungsprozesse garantieren eine exakte Passform und optimale elektrische Eigenschaften. Die Kontaktflächen sind auf eine geringe Übergangswiderstand optimiert, was für die Signalqualität und Energieeffizienz entscheidend ist. Diese Sorgfalt bei der Herstellung stellt sicher, dass die Buchse auch unter anspruchsvollen Umgebungsbedingungen, wie sie in der Industrieautomation oder im professionellen Audio-/Videobereich vorkommen, zuverlässig funktioniert.
Anwendungsbereiche und Vorteile der SE 5724F
Die Vielseitigkeit der SE 5724F Centronic-Buchse macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von Applikationen:
- Industrielle Automatisierung: Zur Verbindung von Steuerungen, Sensoren und Aktoren, wo Robustheit und Zuverlässigkeit oberste Priorität haben.
- Labor- und Messtechnik: Für die Anbindung von Prüfgeräten, Oszilloskopen und Spektrumanalysatoren, bei denen präzise Signalübertragung entscheidend ist.
- ProAV-Systeme: In professionellen Audio- und Videogeräten zur Signalverteilung und Gerätevernetzung.
- Embedded Systems: Zur Integration von Peripheriemodulen und zur Erstellung individueller Schnittstellen für Prototypen und Kleinserien.
- Datenkommunikation: Für spezifische Datenleitungsanforderungen, bei denen eine dedizierte und stabile Verbindung benötigt wird.
Die Vorteile der SE 5724F liegen auf der Hand:
- Hochentwickelte Löttechnologie: Bietet eine extrem stabile und dauerhafte Verbindung, die für professionelle Anwendungen unerlässlich ist.
- 24-polige Konfiguration: Ermöglicht komplexe und vielkanalige Signalübertragung für anspruchsvolle Systemintegrationen.
- Hohe mechanische Belastbarkeit: Widersteht Vibrationen und mechanischem Stress, was die Lebensdauer und Zuverlässigkeit erhöht.
- Optimierte elektrische Eigenschaften: Geringe Übergangswiderstände sorgen für maximale Signalintegrität und minimale Signalverluste.
- Langlebige Kontakte: Gefertigt aus Materialien, die Korrosion widerstehen und eine konsistente Leistung über viele Steckzyklen hinweg gewährleisten.
- Präzise Passform: Stellt eine einfache und sichere Montage in Standardgehäusen und auf Leiterplatten sicher.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | SE 5724F – Centronic-Buchse |
| Anzahl der Pole | 24-polig |
| Anschlusstyp | Lötversion |
| Kontaktmaterial | Hochwertige Kupferlegierung mit vergoldeter Oberfläche (Standard für höchste Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Robustes Thermoplast (UL 94V-0 zertifiziert für Flammwidrigkeit) |
| Betriebstemperaturbereich | -40°C bis +105°C (für den Einsatz in variablen Umgebungen) |
| Mechanische Lebensdauer | Typischerweise 1000 Steckzyklen (abhängig von Anwendungsbedingungen und Handhabung) |
| Elektrische Belastbarkeit | Spezifikationen typischerweise für bis zu 1A pro Kontakt bei Standardumgebungsbedingungen, Details können je nach spezifischem Anwendungsfall konsultiert werden. |
| Isolationswiderstand | ≥ 500 MΩ bei 500 VDC (demonstriert hervorragende Isolationseigenschaften) |
| Spannungsfestigkeit | 1000 Veff AC für 1 Minute (gewährleistet Sicherheit bei den meisten industriellen Spannungen) |
FAQ – Häufig gestellte Fragen zu SE 5724F – Centronic-Buchse, 24-polig, Lötversion
Was ist der Hauptvorteil der Lötversion gegenüber anderen Anschlussarten?
Die Lötversion der SE 5724F Centronic-Buchse bietet die robusteste und dauerhafteste Verbindung. Durch das direkte Verlöten der Kontakte auf einer Leiterplatte oder in einer Verdrahtung wird eine mechanisch feste und elektrisch leitfähige Verbindung geschaffen, die sehr unempfindlich gegenüber Vibrationen und mechanischer Belastung ist. Dies minimiert das Risiko von Kontaktschwankungen oder Ausfällen, was in anspruchsvollen Umgebungen wie der Industrieautomation entscheidend ist.
Für welche Art von Anwendungen ist die 24-polige Konfiguration besonders geeignet?
Die 24-polige Konfiguration der SE 5724F ist ideal für Anwendungen, die eine hohe Dichte an Signal- und Datenleitungen erfordern. Dazu gehören beispielsweise die Anbindung komplexer Steuerungsmodule, die Übertragung von mehreren Audio- oder Videosignalen, die Verbindung von Messinstrumenten mit vielen Messpunkten oder die Implementierung von kundenspezifischen Schnittstellen für Embedded Systems und Prototypenbau, wo eine große Anzahl von Steuerungs- oder Datensignalen gleichzeitig übertragen werden muss.
Welche Materialien werden für die Kontakte der SE 5724F verwendet und warum sind diese wichtig?
Die Kontakte der SE 5724F Centronic-Buchse bestehen typischerweise aus einer hochwertigen Kupferlegierung, die anschließend vergoldet wird. Kupferlegierungen bieten eine exzellente elektrische Leitfähigkeit und gute mechanische Eigenschaften. Die Vergoldung ist entscheidend, da sie die Korrosionsbeständigkeit signifikant erhöht und einen sehr geringen Übergangswiderstand über die gesamte Lebensdauer der Buchse aufrechterhält. Dies ist essenziell für die Signalintegrität, besonders bei schwachen Signalen oder hohen Frequenzen.
Kann die SE 5724F auch in rauen Umgebungsbedingungen eingesetzt werden?
Ja, die SE 5724F ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Das Gehäusematerial aus robustem Thermoplast, das typischerweise UL 94V-0 zertifiziert ist, bietet Flammwidrigkeit und gute Beständigkeit gegenüber Umwelteinflüssen. Der angegebene Betriebstemperaturbereich von -40°C bis +105°C ermöglicht den Einsatz in Umgebungen mit Temperaturschwankungen. Die Qualität der Kontakte und die Lötverbindung tragen zusätzlich zur Stabilität unter mechanischer und thermischer Belastung bei.
Ist die Montage der SE 5724F kompliziert?
Die Montage der SE 5724F Centronic-Buchse in Lötversion erfordert grundlegende Kenntnisse im Löten. Die Buchse ist jedoch so konzipiert, dass sie präzise in Standard-Montagelöcher passt oder auf Leiterplatten für SMT- oder THT-Montage (Surface Mount Technology / Through-Hole Technology) vorbereitet ist. Die einzelnen Lötösen sind gut zugänglich und ermöglichen eine saubere und sichere Verbindung mit den entsprechenden Kabeln oder Leiterbahnen. Eine sorgfältige Ausführung des Lötprozesses ist für optimale Ergebnisse ratsam.
Wie wirkt sich die Vergoldung der Kontakte auf die Lebensdauer und Performance aus?
Die Vergoldung der Kontakte hat einen erheblichen positiven Einfluss auf die Lebensdauer und die Performance der SE 5724F. Sie schützt die darunterliegende Kupferlegierung effektiv vor Oxidation und Korrosion, selbst in Umgebungen mit hoher Luftfeuchtigkeit oder chemischer Belastung. Dies verhindert die Bildung von isolierenden Schichten auf der Kontaktfläche, die zu einem erhöhten Übergangswiderstand und damit zu Signalverlusten oder sogar zum Ausfall der Verbindung führen könnten. Eine intakte Vergoldung gewährleistet somit eine konsistente und niedrige Kontaktimpedanz über viele Steckzyklen hinweg.
Bietet die SE 5724F eine Kompatibilität mit anderen Centronic-Steckverbindern?
Die SE 5724F Centronic-Buchse ist als 24-polige Buchse konzipiert und folgt den Spezifikationen für Centronic-Steckverbinder in diesem Polbereich. Für eine einwandfreie Kompatibilität ist es wichtig, dass das Gegenstück ebenfalls als 24-poliger Centronic-Stecker spezifiziert ist und die gleichen mechanischen Abmessungen und Pinbelegungen aufweist. Bei standardisierten Schnittstellen wie Centronic ist die Kompatibilität mit anderen Steckern desselben Typs und Polzahl in der Regel gegeben, sofern die Fertigungsstandards eingehalten werden.
