Schutzeinrichtungen: Umfassender Schutz für Ihre Elektroinstallation
In der Welt der Elektrotechnik ist Sicherheit von höchster Priorität. Unsere Kategorie „Schutzeinrichtungen“ bietet Ihnen eine breite Palette an essenziellen Komponenten, die Ihre elektrische Anlage vor Überlastung, Kurzschluss und Überspannung schützen. Egal ob für den privaten Haushalt, gewerbliche Anlagen oder industrielle Anwendungen – hier finden Sie maßgeschneiderte Lösungen, die nicht nur die Sicherheit gewährleisten, sondern auch die Lebensdauer Ihrer Geräte verlängern und Ausfallzeiten minimieren. Wir haben unser Sortiment sorgfältig ausgewählt, um den unterschiedlichsten Anforderungen gerecht zu werden, von einfachen Sicherungsautomaten bis hin zu komplexen Überspannungsschutzgeräten.
Grundlagen und Funktionsweise von Schutzeinrichtungen
Schutzeinrichtungen sind das Rückgrat jeder sicheren Elektroinstallation. Sie fungieren als intelligente Wächter, die im Falle einer Anomalie im Stromkreis blitzschnell reagieren und die Stromzufuhr unterbrechen. Dies verhindert nicht nur Brände und Schäden an Geräten, sondern schützt auch Menschenleben. Die wichtigsten Arten von Schutzeinrichtungen umfassen Leitungsschutzschalter (LS-Schalter), Fehlerstrom-Schutzschalter (FI-Schalter oder RCDs), Überspannungsschutzgeräte (SPDs) und Sicherungen. Jeder dieser Schutzmechanismen erfüllt eine spezifische Funktion, die im Zusammenspiel ein robustes Sicherheitssystem bildet.

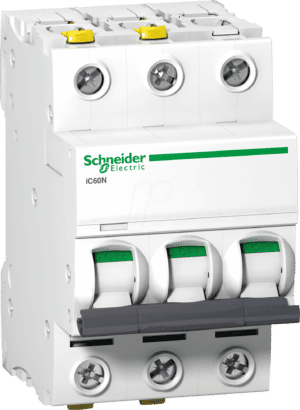

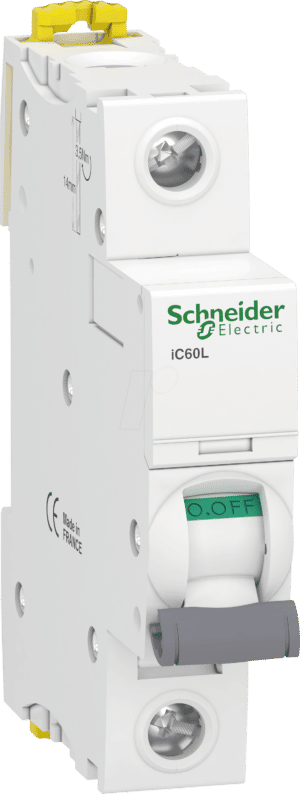

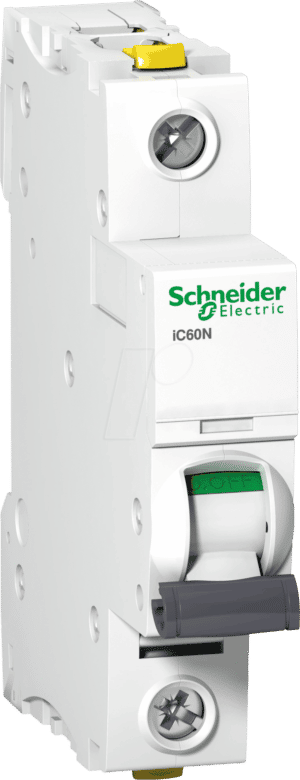

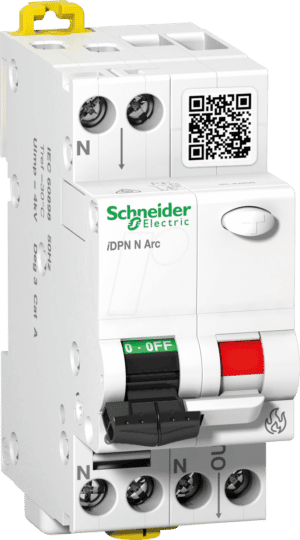

Leitungsschutzschalter (LS-Schalter)
Leitungsschutzschalter sind die gängigsten Schutzeinrichtungen in modernen Installationen. Sie kombinieren die Funktion einer Schmelzsicherung mit einer schnellauslösenden Schalteinrichtung. Ihre Hauptaufgabe ist der Schutz vor Überlastung und Kurzschluss. Bei einem Kurzschluss löst der LS-Schalter innerhalb von Millisekunden aus, um Leitungen vor Überhitzung und Zerstörung zu schützen. Bei einer Überlastung, die über einen längeren Zeitraum besteht, sorgt die thermische Auslösung für das Abschalten. Die Kennzeichnung (z.B. B, C, D) gibt Auskunft über das Auslöseverhalten bei unterschiedlichen Stromspitzen, was für die Auswahl des richtigen LS-Schalters je nach angeschlossenem Gerät entscheidend ist. Typische Marken, denen Sie vertrauen können, sind ABB, Hager und Siemens.

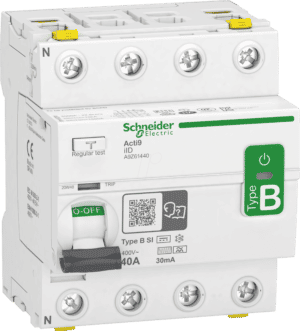

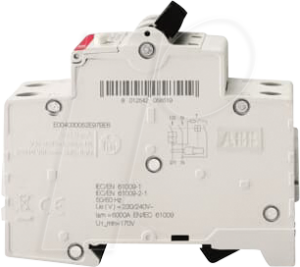

Fehlerstrom-Schutzschalter (FI-Schalter / RCDs)
Fehlerstrom-Schutzschalter, auch bekannt als FI-Schalter oder Residual Current Devices (RCDs), sind unverzichtbar für den Personenschutz. Sie überwachen den Stromfluss in Außen- und Neutralleiter. Sobald ein Ungleichgewicht festgestellt wird – was auf einen Fehlerstrom hindeutet, der beispielsweise durch einen Fehler in einem Gerät oder durch Körperkontakt mit einem unter Spannung stehenden Teil verursacht werden kann – schaltet der FI-Schalter den Stromkreis sofort ab. Dies verhindert lebensgefährliche Stromschläge. Die Empfindlichkeit wird in Milliampere (mA) angegeben; 30 mA sind der Standard für den Schutz von Personen in Wohnbereichen, während für spezielle Anwendungen wie gewerbliche Küchen oder industrielle Umgebungen auch empfindlichere oder unempfindlichere Varianten (z.B. 10 mA oder 100 mA) zum Einsatz kommen können. Diverse Bauformen (Typ A, AC, B) sind für unterschiedliche Arten von Fehlerströmen ausgelegt.

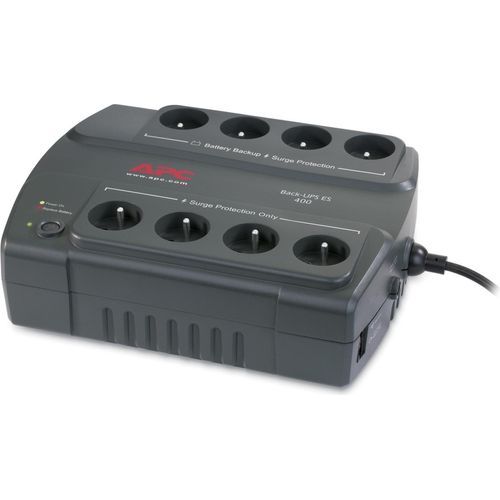

Überspannungsschutzgeräte (SPDs)
Überspannungsschutzgeräte (Surge Protective Devices – SPDs) schützen Ihre empfindliche Elektronik vor plötzlichen Spannungsspitzen. Diese Spitzen können durch Blitzeinschläge in der Nähe, Schaltvorgänge im Stromnetz oder durch die Betriebsschaltvorgänge von Geräten verursacht werden. Ohne adäquaten Schutz können solche Überspannungen Ihre Computer, Unterhaltungselektronik, Haushaltsgeräte und sogar die Gebäudeelektrik nachhaltig beschädigen. SPDs leiten die überschüssige Energie sicher zur Erde ab, bevor sie Schaden anrichten kann. Sie werden typischerweise in verschiedenen Schutzklassen (Typ 1, Typ 2, Typ 3) klassifiziert, die ihre Leistungsfähigkeit und ihren Einsatzbereich definieren. Die Auswahl der richtigen Schutzklasse ist entscheidend für den effektiven Schutz.
Sicherungen
Obwohl Leitungsschutzschalter in vielen Bereichen die klassische Schmelzsicherung abgelöst haben, sind Sicherungen in bestimmten Anwendungen weiterhin von großer Bedeutung, insbesondere im Bereich von Kfz-Sicherungen oder speziellen industriellen Anwendungen. Eine Schmelzsicherung besteht aus einem Draht, der bei Überschreitung eines bestimmten Stroms schmilzt und den Stromkreis so unterbricht. Sie sind oft kostengünstiger, bieten aber keine Wiederverwendbarkeit und müssen nach dem Auslösen ersetzt werden. Die Nenndaten (Stromstärke und Spannung) sind hierbei kritische Auswahlkriterien.
Worauf müssen Kunden beim Kauf von Schutzeinrichtungen achten?
Beim Kauf von Schutzeinrichtungen ist eine sorgfältige Auswahl unerlässlich, um die Sicherheit und Funktionalität Ihrer Elektroinstallation zu gewährleisten. Beachten Sie folgende Punkte:
- Anwendungsbereich und Schutzbedarf: Definieren Sie klar, welchen Schutz Sie benötigen. Geht es um Personenschutz (FI-Schalter), Geräteschutz (LS-Schalter, Sicherungen) oder den Schutz vor Netzüberspannungen (SPDs)?
- Normen und Zertifizierungen: Achten Sie auf Produkte, die den relevanten nationalen und internationalen Normen entsprechen (z.B. DIN VDE, IEC). Zertifizierungen von unabhängigen Prüfinstituten wie dem VDE geben zusätzliche Sicherheit.
- Technische Spezifikationen: Prüfen Sie die Nennstromstärke, Nennspannung, Auslösecharakteristik (bei LS-Schaltern), Bemessungsfehlerstrom (bei FI-Schaltern) und die Schutzklasse (bei SPDs). Diese Werte müssen zur bestehenden Installation und den angeschlossenen Geräten passen.
- Qualität und Hersteller: Investieren Sie in Produkte renommierter Hersteller, die für ihre Zuverlässigkeit und Langlebigkeit bekannt sind. Billigprodukte können im Ernstfall versagen.
- Installation und Kompatibilität: Stellen Sie sicher, dass die ausgewählten Schutzeinrichtungen mit Ihrer vorhandenen Elektroinstallation kompatibel sind und von einer qualifizierten Elektrofachkraft installiert werden können.
- Umweltaspekte: Beachten Sie, ob Hersteller Angaben zur Entsorgung oder zur Verwendung von recycelbaren Materialien machen, falls dies für Sie relevant ist.
Vergleichstabelle: Arten von Schutzeinrichtungen
| Schutzeinrichtung | Hauptfunktion | Schutz vor | Anwendungsbereich | Typische Kennzeichnung/Parameter | Wiederverwendbarkeit | Normative Relevanz |
|---|---|---|---|---|---|---|
| Leitungsschutzschalter (LS-Schalter) | Überlast- & Kurzschlussschutz | Überlastung, Kurzschluss | Wohngebäude, Gewerbe, Industrie | B, C, D (Auslösecharakteristik), 6A, 10A, 16A (Nennstrom) | Ja (nach Auslösen wieder einschaltbar) | IEC 60898, DIN VDE 0641-11 |
| Fehlerstrom-Schutzschalter (FI-Schalter / RCD) | Personenschutz | Fehlerströme (indirekter Kontakt) | Wohnbereiche, Bäder, feuchte Räume, überall, wo Personenschutz gefordert ist | 30mA, 10mA (Bemessungsfehlerstrom), Typ A, AC, B | Ja (nach Auslösen wieder einschaltbar) | IEC 61008, IEC 61009, DIN VDE 0664-10 |
| Überspannungsschutzgeräte (SPDs) | Schutz vor Spannungsspitzen | Blitzschlag, Schaltüberspannungen | Gebäudeanschluss, Unterverteilungen, sensible Elektronik | Typ 1, Typ 2, Typ 3 (Schutzklasse), 20kA, 40kA (Stoßstromfestigkeit) | Ja (integriertes Schutzmodul ggf. tauschbar) | IEC 61643-11, DIN VDE 0675-10 |
| Schmelzsicherungen | Überlast- & Kurzschlussschutz | Überlastung, Kurzschluss | Kfz-Bereich, ältere Installationen, spezielle industrielle Anwendungen | Ampere-Wert (z.B. 10A, 25A), Form (z.B. NH, M4, Flachstecksicherung) | Nein (muss ersetzt werden) | DIN 41571, DIN 41670 |
| Kombinationsschutzschalter (RCBOs) | Kombinierter Schutz | Überlastung, Kurzschluss, Fehlerströme | Bereiche, die sowohl Überlastschutz als auch Personenschutz benötigen, platzsparend | Kombination aus LS- und FI-Funktion (z.B. 16A/0.03A) | Ja | IEC 61009, DIN VDE 0670-1 |
Erweiterte Schutzkonzepte und technologische Entwicklungen
Die Entwicklung im Bereich der Schutzeinrichtungen schreitet stetig voran. Neben den etablierten Schutzarten gewinnen intelligente Schutzeinrichtungen und vernetzte Systeme zunehmend an Bedeutung. Smarte Sicherungsautomaten können beispielsweise eine vorausschauende Wartung ermöglichen, indem sie Betriebsparameter überwachen und frühzeitig auf potenzielle Probleme hinweisen. Auch die Integration von Überspannungsschutz in Leuchten oder Steckdosen vereinfacht den Schutz empfindlicher Geräte im Haushalt. Für industrielle Anwendungen werden vermehrt Schutzeinrichtungen mit erweiterten Diagnosefunktionen und Kommunikationsschnittstellen (z.B. Modbus, Profibus) eingesetzt, um eine nahtlose Integration in übergeordnete Gebäudeleittechnik- oder Prozessleitsysteme zu ermöglichen.
Darüber hinaus spielen auch Materialwissenschaften eine Rolle. Fortschrittliche Isoliermaterialien und flammhemmende Kunststoffe tragen zur Robustheit und Sicherheit der Gehäuse von Schutzeinrichtungen bei. Die Beachtung von Normen wie der IEC 62305 für Blitzschutz ist entscheidend für die Auswahl von Überspannungsschutzkomponenten, die auch extremen Ereignissen standhalten.
FAQ – Häufig gestellte Fragen zu Schutzeinrichtungen
Brauche ich einen FI-Schalter in jedem Raum?
Ein FI-Schalter ist in vielen Bereichen gesetzlich vorgeschrieben, insbesondere in Räumen mit erhöhter Feuchtigkeit wie Badezimmern und Küchen sowie für alle Steckdosenstromkreise in Wohnhäusern. Eine qualifizierte Elektrofachkraft kann die genauen Anforderungen für Ihre spezifische Installation ermitteln.
Was bedeutet die Auslösecharakteristik „B“, „C“ oder „D“ bei LS-Schaltern?
Die Auslösecharakteristik beschreibt, bei welchem Strompegel der LS-Schalter auslöst. Charakteristik „B“ löst bei einem 3- bis 5-fachen Nennstrom aus und ist für Verbraucher mit geringen Einschaltströmen wie Beleuchtung oder Elektronik geeignet. Charakteristik „C“ (5- bis 10-facher Nennstrom) wird für Geräte mit höheren Einschaltströmen wie Motoren oder Transformatoren verwendet. Charakteristik „D“ (10- bis 20-facher Nennstrom) ist für Geräte mit sehr hohen Anlaufströmen wie Schweißgeräte oder Kräne vorgesehen.
Wie oft muss ein FI-Schalter überprüft werden?
Die regelmäßige Überprüfung von FI-Schaltern ist entscheidend für deren Funktionsfähigkeit. In privaten Haushalten wird empfohlen, die Prüftaste am FI-Schalter monatlich zu betätigen. Eine vollständige Messung durch eine Elektrofachkraft sollte gemäß den einschlägigen Normen und Herstellervorgaben erfolgen, in der Regel alle paar Jahre.
Sind alle Überspannungsschutzgeräte gleich?
Nein, Überspannungsschutzgeräte (SPDs) sind in verschiedene Schutzklassen (Typ 1, Typ 2, Typ 3) eingeteilt, die ihre Leistungsfähigkeit und ihren Einsatzbereich definieren. Typ 1 wird am Gebäudeeingang installiert, Typ 2 in Unterverteilungen und Typ 3 nahe an den zu schützenden Geräten. Die Auswahl hängt von der Art des Gebäudes, der Lage und der Empfindlichkeit der angeschlossenen Geräte ab.
Was passiert, wenn meine Sicherung immer wieder auslöst?
Wenn Ihre Sicherung wiederholt auslöst, deutet dies auf eine Überlastung oder einen Kurzschluss im Stromkreis hin. Ursachen können zu viele angeschlossene Geräte an einem Stromkreis sein, ein defektes Gerät oder eine Beschädigung der Verkabelung. In diesem Fall sollten Sie umgehend eine Elektrofachkraft hinzuziehen, um die Ursache zu identifizieren und zu beheben.
Kann ich eine höhere Stromstärke bei einer Sicherung verwenden, wenn die alte defekt war?
Es ist strengstens untersagt, eine Sicherung mit einer höheren Stromstärke als vorgeschrieben zu verwenden. Dies kann zu einer Überhitzung der Leitungen, einem Brand oder zur Beschädigung von Geräten führen. Wenn der Stromkreis regelmäßig überlastet ist, muss die Ursache behoben oder der Stromkreis neu dimensioniert werden.
Welche Rolle spielen die Normen für Schutzeinrichtungen?
Normen wie die DIN VDE und IEC-Normen legen die technischen Anforderungen, Prüfverfahren und Sicherheitsstandards für Schutzeinrichtungen fest. Sie stellen sicher, dass die Produkte zuverlässig funktionieren und ein hohes Maß an Sicherheit für Menschen, Tiere und Sachwerte gewährleisten. Die Einhaltung dieser Normen ist für die Zulassung und den Verkauf von Schutzeinrichtungen in vielen Märkten unerlässlich.
