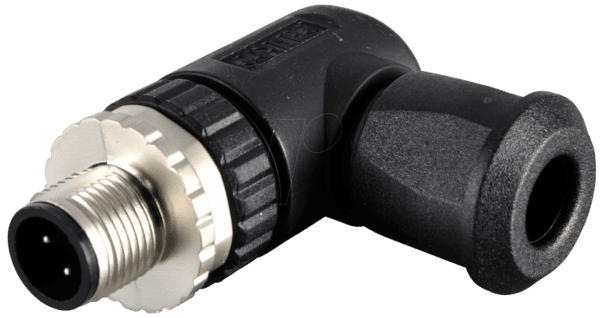

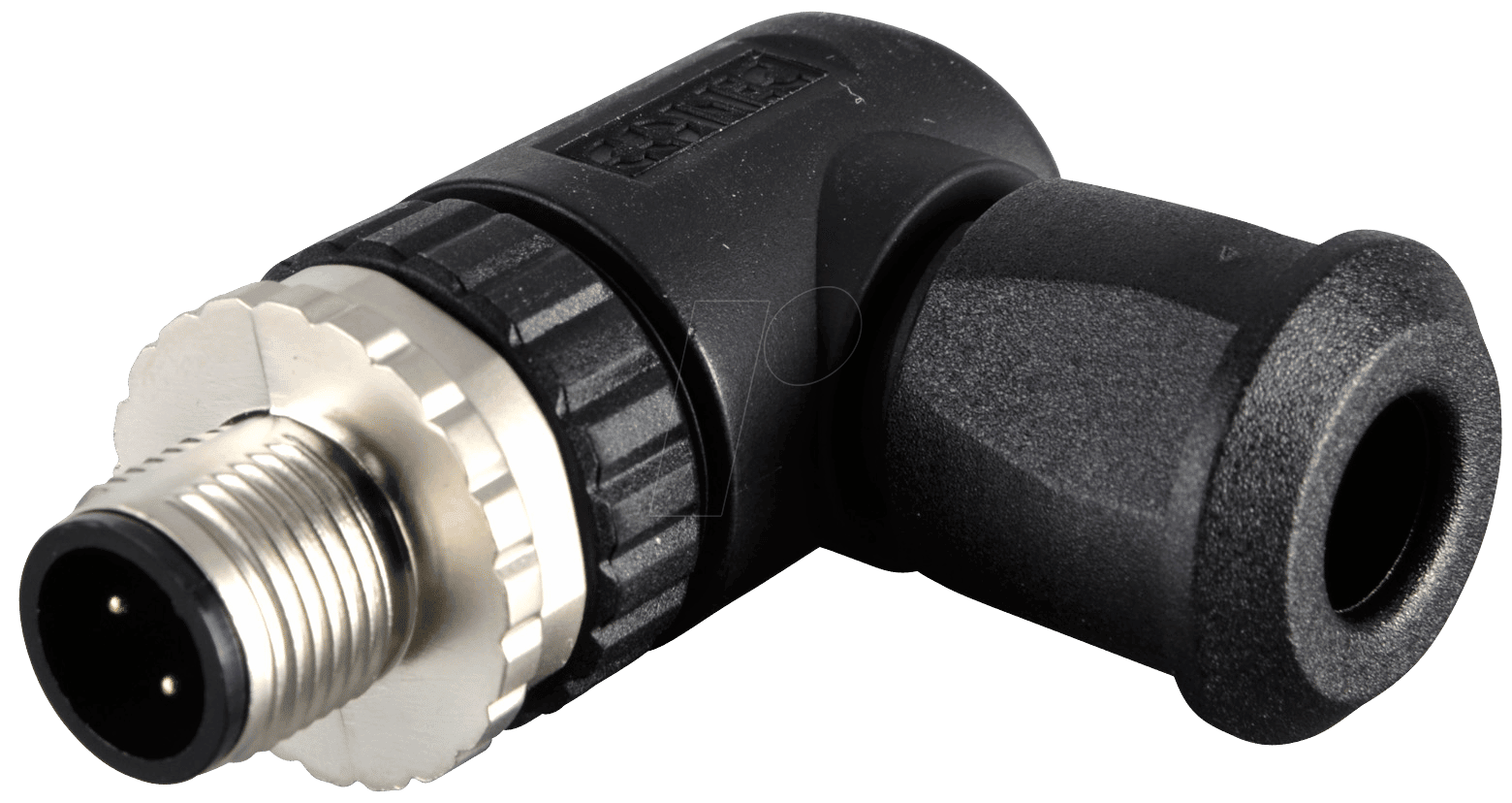

Präzise Verbindungen für anspruchsvolle Industrieanwendungen: SAL12 RSWC4 – SAL M12x1, 4-pol, Stecker, gewinkelt
Für Ingenieure, Techniker und Systemintegratoren, die robuste und zuverlässige elektrische Verbindungen in anspruchsvollen Umgebungen benötigen, stellt der SAL12 RSWC4 – SAL M12x1, 4-pol, Stecker, gewinkelt die ideale Lösung dar. Dieses spezialisierte Anschlussstück löst das Problem unzureichender oder instabiler Verbindungen in industriellen Automatisierungs- und Steuerungssystemen, indem es eine sichere und langlebige Schnittstelle für Sensoren, Aktuatoren und Steuergeräte bietet. Seine Konstruktion ist darauf ausgelegt, Vibrationen, Feuchtigkeit und widrigen Umgebungsbedingungen standzuhalten, was ihn zur überlegenen Wahl gegenüber standardmäßigen, weniger geschützten Steckverbindern macht.
Technische Exzellenz und Anwendungsbereiche
Der SAL12 RSWC4 ist ein M12-Steckverbinder mit einem standardisierten M12x1 Gewinde, der sich durch seine 4-polige Konfiguration auszeichnet. Diese Polanzahl ist prädestiniert für eine Vielzahl von Signalübertragungsaufgaben in der industriellen Automatisierung. Dazu zählen die Anbindung von Sensoren für Druck, Temperatur, Durchfluss oder Position, die Steuerung von Ventilen und Motoren durch Aktuatoren, sowie die Datenkommunikation zwischen speicherprogrammierbaren Steuerungen (SPS) und dezentralen Peripheriemodulen. Die gewinkelte Bauform ist ein entscheidendes Merkmal, das speziell in beengten Einbausituationen und dort, wo eine schräge Kabelführung zur Vermeidung von mechanischer Belastung und zur Optimierung des Platzbedarfs erforderlich ist, seine Stärken ausspielt. Dies ermöglicht eine saubere Kabelführung direkt an der Maschinenkomponente, wodurch das Risiko von Kabelbrüchen oder Beschädigungen durch mechanische Einwirkungen minimiert wird. Die 4-polige Anordnung erlaubt dabei die Übertragung von sowohl Leistungs- als auch Sensorsignalen über ein einziges Kabel, was die Verkabelungsdichte reduziert und Installationskosten senkt.
Hochwertige Materialien für maximale Langlebigkeit
Die Auswahl der Materialien hat bei industriellen Steckverbindern oberste Priorität, um eine langfristige und störungsfreie Funktion zu gewährleisten. Der SAL12 RSWC4 setzt auf Komponenten, die auf Langlebigkeit und Beständigkeit ausgelegt sind. Die Kontakte sind typischerweise aus einer Kupferlegierung gefertigt und verfügen über eine hochwertige Beschichtung, beispielsweise mit Hartgold. Diese Beschichtung schützt nicht nur vor Korrosion und Abrieb, sondern gewährleistet auch einen äußerst geringen Übergangswiderstand und eine hohe Anzahl von Steckzyklen. Das Gehäuse des Steckverbinders besteht aus robustem Kunststoff wie beispielsweise Polyamid (PA) oder Polypropylen (PP), die sich durch hohe mechanische Festigkeit, gute chemische Beständigkeit und eine ausgezeichnete thermische Stabilität auszeichnen. Die Dichtungen, oft aus EPDM (Ethylen-Propylen-Dien-Kautschuk), sorgen für die notwendige IP-Schutzart und schützen die elektrischen Kontakte zuverlässig vor dem Eindringen von Staub, Feuchtigkeit und aggressiven Medien. Dies ist essenziell für den Einsatz in Umgebungen, die typischerweise von Öl, Kühlmitteln oder Reinigungsalkoholen betroffen sind.
Konstruktive Vorteile des gewinkelten Designs
Die gewinkelte Bauform des SAL12 RSWC4 ist nicht nur ein ästhetisches Merkmal, sondern ein funktionales Designelement mit signifikanten Vorteilen. In vielen industriellen Anwendungen ist der Platz stark limitiert. Ob in Schaltschränken, an Roboterarmen oder in engen Maschinengehäusen – eine gerade Steckverbindung würde oft das Anbringen von Kabeln oder die Montage weiterer Komponenten behindern. Der gewinkelte Stecker ermöglicht eine kompakte Installation, bei der die Kabel direkt entlang der Oberfläche des Geräts oder der Struktur geführt werden können. Dies reduziert die überstehende Länge des Steckverbinders und minimiert das Risiko von Beschädigungen durch versehentliche Stöße oder Anfahren. Darüber hinaus erleichtert die gewinkelte Ausrichtung das Handling und die Verbindung, insbesondere wenn der Stecker an schwer zugänglichen Stellen montiert werden muss. Die 90-Grad-Winkelung sorgt für eine ergonomischere und oft auch optisch ansprechendere Kabelführung, was die Wartung und Fehlersuche im Feld vereinfacht.
Sicherheit und Zuverlässigkeit durch bewährte Standards
Der M12-Standard ist eine weltweit etablierte Norm für industrielle Steckverbindungen, die für ihre Zuverlässigkeit und Robustheit bekannt ist. Der SAL12 RSWC4 orientiert sich streng an diesen Standards, was eine hohe Kompatibilität mit einer breiten Palette von M12-kompatiblen Buchsen, Kabeln und Geräten gewährleistet. Die 4-polige Kodierung ist so ausgelegt, dass Verpolungen vermieden werden, was ein kritisches Sicherheitsmerkmal in automatisierten Systemen darstellt. Die Schraubverriegelung des M12-Gewindes sorgt für eine sichere und vibrationsfeste Verbindung, die sich auch unter widrigsten Betriebsbedingungen nicht von selbst löst. Die IP-Schutzart, typischerweise IP67 oder IP68, ist ein weiterer Beweis für die hohe Dichtigkeit und den Schutz gegen Umwelteinflüsse, was den Einsatz in feuchten, staubigen oder sogar tauchenden Umgebungen ermöglicht. Diese konsequente Umsetzung von Industriestandards minimiert das Risiko von Ausfällen und erhöht die Betriebszeit Ihrer Anlagen signifikant.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | M12 Steckverbinder |
| Modell | SAL12 RSWC4 |
| Gewinde | M12x1 |
| Polanzahl | 4-polig |
| Bauform | Gewinkelt (90°) |
| Schutzart | Typischerweise IP67/IP68 (abhängig von Gegenstück und Montage) |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Beschichtung (z.B. Hartgold) |
| Gehäusematerial | Robuster Kunststoff (z.B. Polyamid, Polypropylen) |
| Anwendungstemperaturbereich | Erweitert, typischerweise -25°C bis +85°C |
| Maximale Schaltspannung | Kontextabhängig, für Signalanwendungen typisch 30V – 60V AC/DC |
| Maximale Schaltstromstärke | Kontextabhängig, für Signalanwendungen typisch 1A – 4A |
Maximale Effizienz und reduzierte Installationskomplexität
Der SAL12 RSWC4 – SAL M12x1, 4-pol, Stecker, gewinkelt trägt maßgeblich zur Effizienzsteigerung in der industriellen Verkabelung bei. Die Verwendung eines einzigen, 4-poligen Steckverbinders anstelle mehrerer kleinerer Verbindungen reduziert die Anzahl der benötigten Kabel und Steckverbindungen, was nicht nur die Montagezeit verkürzt, sondern auch das Risiko von Verdrahtungsfehlern minimiert. Die standardisierte M12-Schnittstelle bedeutet, dass kein aufwendiges Spezialwerkzeug oder spezifisches Fachwissen für die Installation erforderlich ist. Die gewinkelte Bauform optimiert zudem den Durchfluss von Luft und die Zugänglichkeit für Wartungsarbeiten an benachbarten Komponenten. Diese Faktoren summieren sich zu erheblichen Kosteneinsparungen über den gesamten Lebenszyklus einer Anlage, von der Erstinstallation bis zur laufenden Instandhaltung.
Erweiterte Einsatzmöglichkeiten in diversen Branchen
Die Vielseitigkeit des SAL12 RSWC4 ermöglicht seinen Einsatz in nahezu allen Sektoren der industriellen Automatisierung. In der Automobilfertigung werden sie zur Anbindung von Sensoren in Montagelinien und Roboterzellen eingesetzt. In der Lebensmittel- und Getränkeindustrie gewährleisten die hohe Schutzart und die chemische Beständigkeit eine zuverlässige Funktion auch bei häufigen Reinigungszyklen. In der Prozesstechnik, beispielsweise in der chemischen Industrie oder der pharmazeutischen Produktion, sind die Robustheit und die präzise Signalübertragung unerlässlich für die Steuerung komplexer Prozesse. Auch in der Windenergie, der maritimen Technik oder im Bereich der erneuerbaren Energien, wo Anlagen oft extremen Umweltbedingungen ausgesetzt sind, erweist sich der M12-Steckverbinder als bewährte Lösung. Die 4-polige Ausführung ist dabei besonders flexibel einsetzbar, da sie sowohl die Stromversorgung als auch die Signalübertragung für viele gängige Sensoren und Aktuatoren abdecken kann.
Häufig gestellte Fragen (FAQ) zu SAL12 RSWC4 – SAL M12x1, 4-pol, Stecker, gewinkelt
Was bedeutet die M12x1 Spezifikation?
Die M12x1 Spezifikation bezieht sich auf das metrische Gewinde des Steckverbinders. M12 bedeutet, dass der Außendurchmesser des Gewindes 12 Millimeter beträgt. Die „x1“ gibt die Steigung des Gewindes an, also den Abstand zwischen den Gewindegängen, der bei 1 Millimeter liegt. Dies ist ein weltweit etablierter Standard für kompakte und robuste Steckverbindungen in der Industrie, der eine sichere und vibrationsfeste Verschraubung gewährleistet.
Ist der SAL12 RSWC4 wasserdicht?
Der SAL12 RSWC4 erreicht in Verbindung mit einem passenden, ebenfalls abgedichteten Gegenstück eine hohe Schutzart, typischerweise IP67 oder IP68. IP67 bedeutet Schutz gegen zeitweiliges Untertauchen in Wasser (bis zu 1 Meter Tiefe für 30 Minuten), während IP68 Schutz gegen dauerhaftes Untertauchen unter definierten Bedingungen bietet. Diese Schutzart macht ihn ideal für den Einsatz in Umgebungen, die Feuchtigkeit, Staub oder Spritzwasser ausgesetzt sind.
Für welche Arten von Signalen ist die 4-polige Konfiguration geeignet?
Die 4-polige Konfiguration des SAL12 RSWC4 ist sehr vielseitig. Sie ermöglicht die Übertragung von bis zu vier unabhängigen Signalen oder eine Kombination aus Signalen und einer Stromversorgung. Typische Anwendungen sind die Anbindung von Sensoren mit einer digitalen oder analogen Ausgangsleitung plus Masse und optional einer Versorgungsleitung, oder die Steuerung von Aktuatoren, bei denen zwei Pins für die Motoransteuerung und zwei für Feedback-Signale oder die Spannungsversorgung genutzt werden.
Wie wird der SAL12 RSWC4 am Kabel befestigt?
Der SAL12 RSWC4 ist als Steckverbinderkopf konzipiert, der typischerweise an ein vor konfektioniertes Kabel mit offener Anschlussseite angebracht oder in ein Kabel eingegossen wird. Die Befestigung am Kabel erfolgt durch eine Kabelverschraubung, die das Kabel sicher im Steckergehäuse fixiert und für die notwendige Zugentlastung sorgt. Die elektrischen Leitungen des Kabels werden anschließend an die entsprechenden Anschlussklemmen oder Lötpunkte innerhalb des Steckverbinders angeschlossen. Bei fertig konfektionierten Kabeln ist diese Verbindung bereits professionell hergestellt.
Kann der SAL12 RSWC4 in explosionsgefährdeten Bereichen eingesetzt werden?
Der Einsatz in explosionsgefährdeten Bereichen hängt stark von der spezifischen Zulassung des Steckverbinders und des Gesamtsystems ab. Standard-M12-Steckverbinder wie der SAL12 RSWC4 sind für den allgemeinen industriellen Einsatz konzipiert. Für explosionsgefährdete Zonen sind spezielle, ATEX-zertifizierte Steckverbinder erforderlich, die zusätzliche Sicherheitsmerkmale aufweisen. Es ist unerlässlich, die Produktdokumentation und die relevanten Zertifizierungen zu prüfen, bevor ein solcher Steckverbinder in potenziell explosiven Umgebungen eingesetzt wird.
Was sind die Vorteile der gewinkelten Bauform gegenüber einer geraden Ausführung?
Die gewinkelte Bauform bietet signifikante Vorteile in Bezug auf Platzersparnis und mechanische Beanspruchung. Sie ermöglicht eine kompaktere Installation, insbesondere in beengten Bereichen, da die Kabel direkt entlang von Oberflächen geführt werden können, anstatt nach außen zu ragen. Dies reduziert das Risiko von Beschädigungen durch Anfahren oder Anstoßen und erleichtert die Kabelführung, was zu einer saubereren und organisierteren Installation beiträgt. Zudem kann die gewinkelte Ausführung die Zugentlastung auf das Kabel verbessern und den ergonomischen Zugriff bei der Montage und Demontage erleichtern.
Wie reinigt man den SAL12 RSWC4 Steckverbinder?
Für die Reinigung des SAL12 RSWC4 sollten milde Reinigungsmittel und Lösungsmittel verwendet werden, die für Kunststoffe und Metalle geeignet sind und keine aggressiven chemischen Reaktionen hervorrufen. Oftmals sind Isopropylalkohol oder spezielle Industriereiniger für Elektronikkomponenten empfehlenswert. Es ist wichtig, dass der Steckverbinder trocken ist, bevor er wieder angeschlossen wird, um Kurzschlüsse oder Korrosion zu vermeiden. Eine mechanische Reinigung mit einer weichen Bürste kann bei hartnäckigem Schmutz hilfreich sein, solange die Oberfläche des Steckverbinders nicht beschädigt wird.
