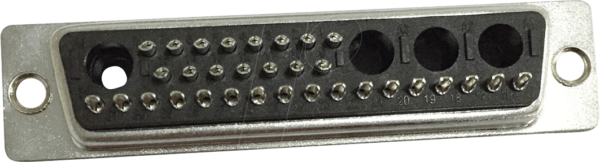

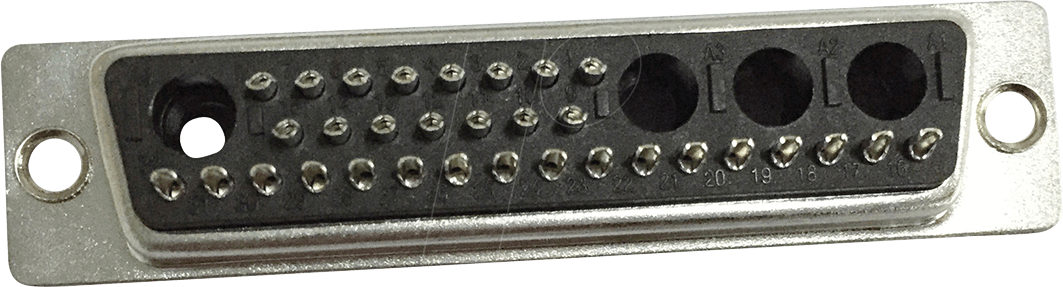

Optimale Signalübertragung mit dem RND 205-00764 D-SUB-Koax Stecker für Mischbestückung
Für anspruchsvolle Anwendungen, bei denen sowohl Hochfrequenzsignale als auch Standardelektronik über einen einzigen, platzsparenden Anschluss geführt werden müssen, bietet der RND 205-00764 D-SUB-Koax Stecker für Mischbestückung die ideale Lösung. Dieser gerade 36W4 Stecker ist die überlegene Wahl für Ingenieure, Techniker und Entwickler, die eine zuverlässige und kompromisslose Signalintegrität in Messgeräten, industrieller Automatisierung oder professioneller Audiotechnik benötigen.
Präzision und Vielseitigkeit in einem Gehäuse
Der RND 205-00764 vereint die Robustheit und bekannte Konnektivität von D-SUB-Steckverbindern mit der spezifischen Anforderung, Koaxialkontakte für Hochfrequenzsignale zu integrieren. Seine Mischbestückung ermöglicht die gleichzeitige Übertragung von Daten, Steuerbefehlen und hochfrequenten Signalen, was die Anzahl der benötigten Anschlüsse reduziert und so die Komplexität von Schaltungen und Geräten vereinfacht. Dies ist ein entscheidender Vorteil gegenüber Standard-D-SUB-Steckern, die diese duale Funktionalität nicht bieten.
Unübertroffene Leistung durch intelligente Konstruktion
Die Konstruktion des RND 205-00764 ist auf maximale Leistung und Langlebigkeit ausgelegt. Die gerade Ausführung des 36W4 Steckers gewährleistet eine einfache und sichere Montage in verschiedenen Geräten und Panels. Die präzise gefertigten Kontakte, sowohl für die Koaxial- als auch für die Standardbestückung, sorgen für eine optimale elektrische Verbindung und minimieren Signalverluste und Interferenzen, was ihn zu einer überlegenen Wahl für Anwendungen macht, bei denen höchste Signalqualität gefordert ist.
Anwendungsbereiche und technische Vorteile
Dieser D-SUB-Koax Stecker für Mischbestückung findet breite Anwendung in Bereichen, die eine Kombination aus digitalen und analogen Signalen erfordern, oft mit unterschiedlichen Leistungsanforderungen. Insbesondere in der Messtechnik, wo präzise Signalübertragung essentiell ist, spielt er seine Stärken aus. Weiterhin ist er in der industriellen Automatisierung für die Verbindung von Sensoren und Aktoren mit Steuerungssystemen sowie in der professionellen Audio- und Videotechnik zur Übertragung von HF-Signalen und Steuersignalen eine hervorragende Wahl. Die Integration von Koaxialkontakten ermöglicht die verlustarme Übertragung von RF-Signalen bis zu spezifizierten Frequenzen, was mit reinen Standard-D-SUB-Steckern nicht realisierbar ist.
Hervorragende Materialauswahl und Fertigungsqualität
Die Zuverlässigkeit des RND 205-00764 wird durch die sorgfältige Auswahl hochwertiger Materialien und eine präzise Fertigung gewährleistet. Diese Kombination garantiert eine exzellente elektrische Leitfähigkeit und mechanische Stabilität, selbst unter anspruchsvollen Umgebungsbedingungen. Die verwendete Isolierung der Koaxialkontakte ist für hohe Frequenzen optimiert, um eine geringe Dämpfung und eine hohe Rückflussdämpfung zu erzielen. Dies unterscheidet ihn von minderwertigen Alternativen, die möglicherweise nicht über diese spezialisierten HF-Eigenschaften verfügen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | RND 205-00764 |
| Steckverbindertyp | D-SUB Mischbestückung |
| Konfiguration | Gerade, 36W4 (enthält Koaxialkontakte) |
| Anzahl Koaxialkontakte | 4 (typisch für 36W4-Bestückung, genaue Anzahl kann variieren – bitte technische Zeichnung prüfen) |
| Anzahl Standardkontakte | 32 (typisch für 36W4-Bestückung, genaue Anzahl kann variieren – bitte technische Zeichnung prüfen) |
| Kontaktmaterial | Hochwertige Legierung mit Gold- oder Silberbeschichtung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Gehäusematerial | Robuster Kunststoff (z.B. PBT oder PA) mit hoher mechanischer Belastbarkeit und chemischer Beständigkeit |
| Isolationsmaterial | Thermoplastische Kunststoffe mit hoher Durchschlagsfestigkeit und geringen dielektrischen Verlusten für HF-Anwendungen |
| Betriebstemperaturbereich | Standardmäßig für industrielle Umgebungen geeignet, typisch -40°C bis +85°C (ggf. herstellerspezifisch) |
| Anschlussart | Lötanschluss für Standardkontakte, Koaxialkontakte für Löt- oder Crimpverbindung (spezifische Details bitte dem Datenblatt entnehmen) |
| Schutzart (mit entsprechender Verschraubung/Gehäuse) | Potenziell IP20 oder höher, abhängig von der Implementierung im Endgerät |
Vorteile auf einen Blick
- Platzersparnis: Vereint die Funktionalität mehrerer Steckverbinder in einem einzigen Gehäuse durch die Mischbestückung.
- Signalintegrität: Spezialisierte Koaxialkontakte für verlustfreie Übertragung von Hochfrequenzsignalen.
- Vielseitigkeit: Ermöglicht die gleichzeitige Übertragung von Hochfrequenz-, Daten- und Steuersignalen.
- Robustheit: Langlebige Konstruktion und hochwertige Materialien für den Einsatz in anspruchsvollen Umgebungen.
- Zuverlässige Verbindung: Präzise gefertigte Kontakte für eine sichere und dauerhafte elektrische Verbindung.
- Einfache Integration: Standardisierte D-SUB Formfaktoren erleichtern den Einbau und die Kompatibilität mit bestehenden Systemen.
- Reduzierte Systemkomplexität: Weniger Kabel und Anschlüsse vereinfachen Design, Montage und Wartung.
Häufig gestellte Fragen zu RND 205-00764 – D-SUB-Koax Stecker für Mischbestückung, gerade, 36W4
Was ist der Hauptzweck der Mischbestückung bei diesem D-SUB-Stecker?
Die Mischbestückung dieses D-SUB-Steckers ermöglicht die gleichzeitige Übertragung von Standardelektroniksignalen (wie Daten oder Steuerbefehle) und Hochfrequenzsignalen (HF-Signale) über Koaxialkontakte innerhalb desselben Steckverbinders. Dies ist ideal, um die Anzahl der benötigten Anschlüsse zu reduzieren und die Systemkomplexität zu vereinfachen.
Für welche Frequenzbereiche sind die Koaxialkontakte in diesem Stecker typischerweise ausgelegt?
Die genauen Frequenzspezifikationen hängen vom Hersteller und der genauen Ausführung der Koaxialkontakte ab. Typischerweise sind solche Koaxialkontakte für D-SUB-Mischbestückungen für Frequenzen im Bereich von mehreren hundert Megahertz (MHz) bis zu einigen Gigahertz (GHz) ausgelegt, was für viele professionelle HF-Anwendungen ausreichend ist. Für präzise Werte sollte das spezifische Datenblatt des Herstellers konsultiert werden.
Was bedeutet die „36W4“-Konfiguration bei diesem Stecker?
Die Bezeichnung „36W4“ gibt die Pin-Konfiguration des D-SUB-Steckers an. Sie bedeutet, dass der Stecker insgesamt 36 Kontaktpositionen hat, wobei 4 dieser Positionen für Koaxialkontakte reserviert sind und die verbleibenden 32 Positionen für Standardkontakte vorgesehen sind. Dies ist eine gängige Mischbestückung für D-SUB-Steckverbinder.
Welche Vorteile bietet die gerade Bauform des Steckers?
Die gerade Bauform des Steckers erleichtert die direkte Verbindung von Kabeln oder die Montage in einer Schnittstelle auf einer Leiterplatte oder einer Gehäuserückwand. Sie bietet eine klare und geradlinige Ausrichtung der Verbindungen und ist oft die bevorzugte Wahl für die meisten Standardanwendungen, bei denen keine besonderen Winkelverbindungen erforderlich sind.
Ist dieser Stecker für den Einsatz in rauen Umgebungen geeignet?
Der RND 205-00764 Stecker besteht aus robusten Materialien wie verstärktem Kunststoff für das Gehäuse und hochwertigen Metalllegierungen für die Kontakte. Dies verleiht ihm eine gute mechanische Belastbarkeit und chemische Beständigkeit. Für den Einsatz in extrem rauen Umgebungen (z.B. hohe Temperaturen, starke Vibrationen, chemische Exposition) ist es ratsam, die spezifischen Datenblätter und Umgebungszertifizierungen des Herstellers zu prüfen und gegebenenfalls zusätzliche Schutzmaßnahmen wie spezielle Kabelverschraubungen oder Gehäuse zu verwenden.
Wie werden die Koaxialkontakte typischerweise angeschlossen?
Die Koaxialkontakte in D-SUB-Mischbestückungssteckern werden in der Regel für Löt- oder Crimpverbindungen mit den entsprechenden Koaxialkabeln ausgelegt. Die genaue Methode hängt vom Design des Steckers und des Kabels ab. Es ist wichtig, das passende Werkzeug und die korrekte Technik anzuwenden, um eine sichere und elektrisch einwandfreie Verbindung zu gewährleisten.
Warum ist dieser Stecker eine überlegene Wahl gegenüber einem Standard-D-SUB-Stecker ohne Koaxialkontakte?
Ein Standard-D-SUB-Stecker kann keine Hochfrequenzsignale mit der gleichen Effizienz und Signalintegrität übertragen wie die speziell dafür entwickelten Koaxialkontakte dieses Mischbestückungssteckers. Die Integration von Koaxialkontakten vereinfacht die Verkabelung, reduziert potenzielle Interferenzen zwischen verschiedenen Signaltypen und vermeidet die Notwendigkeit, separate Koaxialkabel und Standardkabel über unterschiedliche Anschlüsse zu führen.
