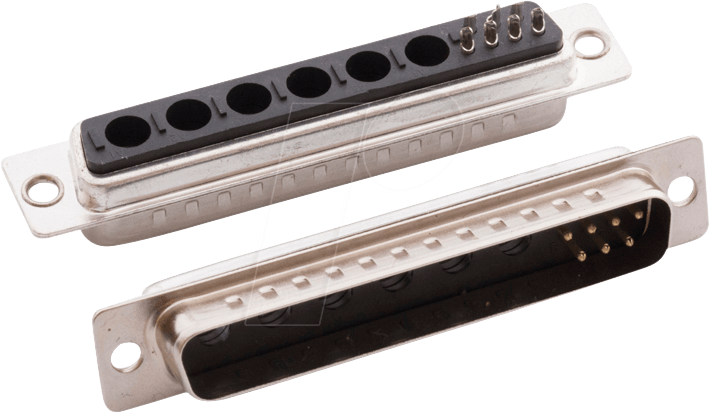

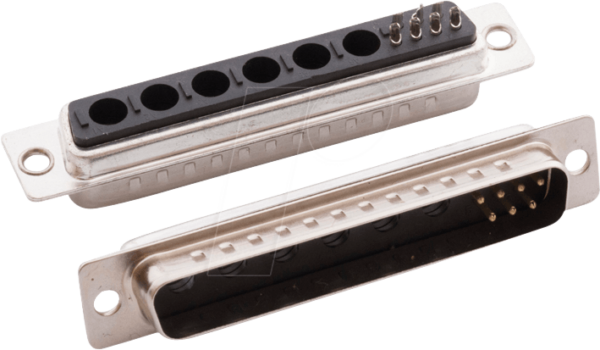

Optimale Signalintegrität und Vielseitigkeit: Der RND 205-00759 D-SUB-Koax Stecker für Mischbestückung
Wenn es um anspruchsvolle Verbindungen geht, bei denen sowohl Hochfrequenzsignale als auch Standarddatenleitungen störungsfrei übertragen werden müssen, stoßen herkömmliche Steckverbinder an ihre Grenzen. Der RND 205-00759 D-SUB-Koax Stecker für Mischbestückung, gerade Ausführung mit 13W6 Bestückung, bietet hier eine hochentwickelte Lösung für Ingenieure, Techniker und Systemintegratoren, die höchste Ansprüche an Zuverlässigkeit und Performance stellen. Dieses Präzisionsbauteil ermöglicht die Integration von Koaxialkontakten für anspruchsvolle HF-Anwendungen neben Standardkontakten in einem einzigen, platzsparenden D-SUB-Gehäuse, was die Komplexität von Verkabelungen signifikant reduziert.
Überragende Leistung durch spezialisierte Koaxialkontakte
Herkömmliche D-SUB-Steckverbinder sind primär für die Übertragung von digitalen und analogen Signalen mit niedrigeren Frequenzen konzipiert. Bei der Übertragung von Hochfrequenzsignalen (HF) können diese jedoch zu unerwünschten Reflexionen, Dämpfungen und Crosstalk führen, was die Signalqualität beeinträchtigt und die Systemleistung reduziert. Der RND 205-00759 adressiert dieses Problem direkt durch die Integration von speziell entwickelten Koaxialkontakten. Diese Kontakte sind geometrisch und elektrisch optimiert, um Impedanzanpassungen über einen breiten Frequenzbereich zu gewährleisten. Dies minimiert Signalverluste und Reflexionen, was für Anwendungen wie Videoübertragung, Netzwerkanbindung, Messtechnik und professionelle Audiotechnik unerlässlich ist.
Vielseitigkeit durch Mischbestückung: Mehr Funktionalität auf kleinstem Raum
Die Kerninnovation des RND 205-00759 liegt in seiner Mischbestückungs-Fähigkeit. Mit der 13W6 Konfiguration vereint dieser Stecker eine beeindruckende Anzahl von Kontakten in einem standardmäßigen D-SUB-Formfaktor. Die „13“ steht hierbei für die Anzahl der Standardkontakte, während das „W6“ die sechs Koaxialkontakte repräsentiert, die sich nahtlos in das Layout integrieren. Diese Kombination ermöglicht es, in einem einzigen Steckverbinder sowohl digitale und analoge Signale als auch hochfrequente Koaxialsignale zu führen. Dies führt zu einer erheblichen Reduktion der Anzahl benötigter Steckverbinder, vereinfacht das Kabelmanagement, spart wertvollen Platz auf Leiterplatten und reduziert die Montagezeit. Die gerade Ausführung bietet zudem eine intuitive und standardisierte Anschlussmöglichkeit.
Konstruktion und Materialien für Langlebigkeit und Zuverlässigkeit
Die herausragende Leistung des RND 205-00759 wird durch seine sorgfältige Konstruktion und die Auswahl hochwertiger Materialien untermauert. Das robuste Gehäusematerial gewährleistet eine hohe mechanische Stabilität und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Die Kontaktmaterialien sind für ihre exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit ausgewählt. Insbesondere die Koaxialkontakte sind präzise gefertigt, um eine exakte Impedanz von 50 Ohm zu erzielen, was für die Signalintegrität bei HF-Anwendungen von entscheidender Bedeutung ist. Die Wahl des richtigen Materials für Isolierung und Steckergehäuse spielt ebenfalls eine Rolle bei der Minimierung von dielektrischen Verlusten und der Sicherstellung einer zuverlässigen Signalübertragung, auch unter anspruchsvollen Betriebsbedingungen.
Anwendungsbereiche: Wo höchste Anforderungen gelten
Der RND 205-00759 D-SUB-Koax Stecker für Mischbestückung ist die ideale Wahl für eine Vielzahl von professionellen und industriellen Anwendungen, bei denen Signalqualität, Robustheit und Integrationsdichte gefragt sind:
- Industrielle Automatisierung und Steuerungstechnik: Für die Übertragung von Steuersignalen, Sensordaten und hochfrequenten Kommunikationssignalen in rauen Umgebungen.
- Medizintechnik: In Geräten, die sowohl Standarddatenkommunikation als auch anspruchsvolle HF-Signale für Bildgebung oder Monitoring benötigen.
- Test- und Messtechnik: Zur präzisen Verbindung von Messgeräten und Prüflingen, wo höchste Signalintegrität unerlässlich ist.
- Professionelle Audio- und Videotechnik: Für die Signalübertragung von Kameras, Monitoren und Audiosystemen, die gleichzeitige Übertragung von Videosignalen und Steuerbefehlen erfordern.
- Telekommunikation und Netzwerktechnik: In Netzwerkgeräten und Kommunikationsinfrastrukturen, die sowohl Daten als auch HF-Signale verarbeiten.
- Luft- und Raumfahrt: Wo höchste Zuverlässigkeit und Miniaturisierung bei gleichzeitig exzellenter Signalintegrität gefordert sind.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktnummer | RND 205-00759 |
| Steckertyp | D-SUB, Mischbestückung |
| Bestückung | 13x Standardkontakte, 6x Koaxialkontakte (13W6) |
| Ausführung | Gerade |
| Koaxialkontakt Impedanz | 50 Ohm (typisch) |
| Kontaktmaterial (Koaxial) | Vergoldete Legierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Kontaktmaterial (Standard) | Vergoldete Legierung für geringen Übergangswiderstand und Langlebigkeit |
| Gehäusematerial | Robustes Kunststoffgehäuse mit Metallschirmung für elektromagnetische Verträglichkeit (EMV) |
| Betriebstemperaturbereich | Breiter Bereich, optimiert für industrielle Anwendungen (Details siehe spezifisches Datenblatt) |
| Anschlussart | Lötanschluss für Standardkontakte, Lötanschluss oder Crimpanschluss für Koaxialkontakte (je nach Spezifikation des Koaxialkontakts) |
| Montageart | Gehäusemontage mit Schraubverriegelung (typisch) |
FAQs – Häufig gestellte Fragen zu RND 205-00759 – D-SUB-Koax Stecker für Mischbestückung, gerade, 13W6
Was ist der Hauptvorteil der Mischbestückung bei diesem D-SUB-Stecker?
Der Hauptvorteil der Mischbestückung liegt in der Fähigkeit, sowohl Standard-Signalkontakte als auch dedizierte Koaxialkontakte für Hochfrequenzsignale in einem einzigen, standardisierten D-SUB-Formfaktor zu integrieren. Dies reduziert die Anzahl der benötigten Steckverbinder, vereinfacht das Kabelmanagement und spart Platz.
Für welche Frequenzbereiche sind die Koaxialkontakte dieses Steckers ausgelegt?
Die Koaxialkontakte sind für die zuverlässige Übertragung von Hochfrequenzsignalen optimiert. Typischerweise bieten sie eine gute Leistung im Frequenzbereich von bis zu mehreren Gigahertz. Für präzise Werte bezüglich der maximalen nutzbaren Frequenz und des Frequenzgangs ist das spezifische Datenblatt des Herstellers zu konsultieren.
Kann dieser Stecker auch in rauen Umgebungen eingesetzt werden?
Ja, der RND 205-00759 Stecker ist für anspruchsvolle Anwendungen konzipiert. Das robuste Gehäusematerial und die hochwertigen Kontaktmaterialien, oft mit Goldbeschichtung, gewährleisten Langlebigkeit und Zuverlässigkeit auch unter Bedingungen, die mechanischer Beanspruchung oder moderaten Umwelteinflüssen ausgesetzt sind. Die Metallschirmung des Gehäuses trägt zusätzlich zur Robustheit bei.
Welche Art von Signalen können über die Standardkontakte übertragen werden?
Die 13 Standardkontakte eignen sich für eine Vielzahl von digitalen und analogen Signalen mit niedrigeren bis mittleren Frequenzen. Dies umfasst typischerweise Datensignale, Steuerungsbefehle, Spannungsversorgungen oder analoge Messsignale, abhängig von der jeweiligen Strom- und Spannungsfestigkeit der Kontakte.
Ist die Montage dieses Steckverbinders kompliziert?
Die Montage ist für Fachpersonal im Bereich der Elektronik und Elektrotechnik gut handhabbar. Die gerade Ausführung und die klare Trennung zwischen Standard- und Koaxialkontakten erleichtern die Verdrahtung. Die Koaxialkontakte werden üblicherweise gelötet oder gecrimpt, während die Standardkontakte typischerweise gelötet werden. Eine Schraubverriegelung sorgt für eine sichere mechanische Verbindung.
Was bedeutet die 13W6-Konfiguration genau?
Die 13W6-Konfiguration bezeichnet die spezifische Bestückung des D-SUB-Gehäuses. Die Zahl „13“ gibt die Anzahl der Standardkontakte an, und „W6“ steht für die Anzahl der integrierten Koaxialkontakte. Dieses Layout kombiniert somit 19 Anschlüsse in einem D-SUB-Gehäuse, das üblicherweise für eine geringere Anzahl von Kontakten ausgelegt ist.
Bietet der Stecker Schutz vor elektromagnetischen Störungen?
Ja, D-SUB-Steckverbinder mit Metallgehäuse, wie sie typischerweise bei Mischbestückungsvarianten vorkommen, bieten eine gewisse Abschirmung gegen elektromagnetische Störungen (EMV). Dies ist besonders wichtig in Umgebungen mit vielen elektronischen Geräten, um die Signalintegrität aufrechtzuerhalten und Störungen anderer Geräte zu minimieren.
