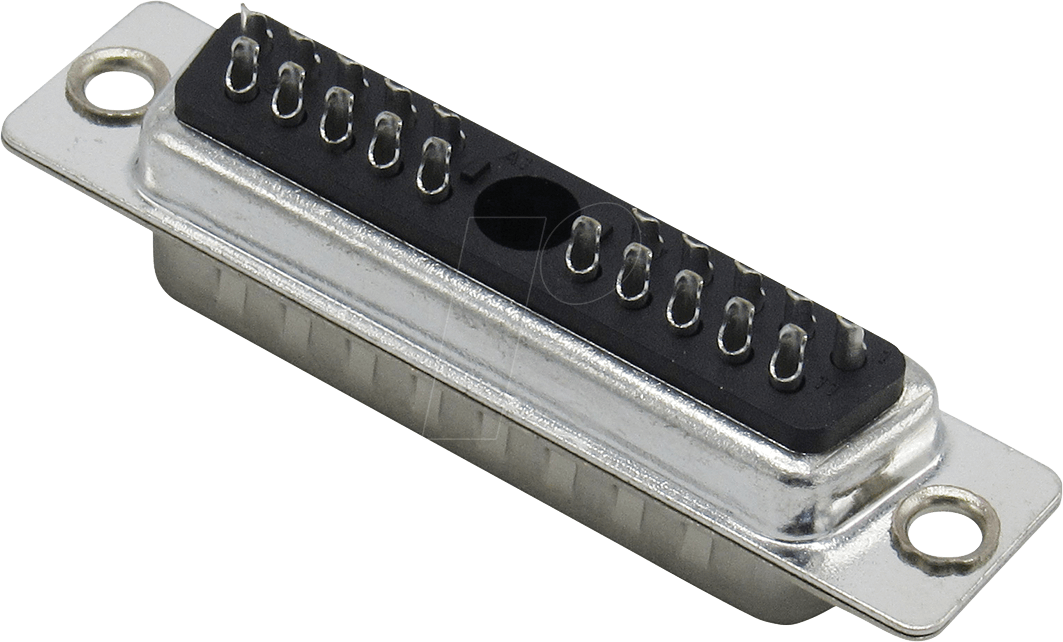

RND 205-00756 – D-SUB-Koax Stecker für Mischbestückung, gerade, 17W2: Präzision für anspruchsvolle Signalübertragung
Wenn es um die zuverlässige und verlustarme Übertragung von koaxialen Signalen in Kombination mit herkömmlichen elektrischen Verbindungen geht, stoßen Standard-Steckverbinder schnell an ihre Grenzen. Der RND 205-00756 – D-SUB-Koax Stecker für Mischbestückung, gerade, 17W2 wurde speziell entwickelt, um genau diese Herausforderung zu meistern. Er richtet sich an Ingenieure, Techniker und Systemintegratoren in Bereichen wie Messtechnik, Rundfunktechnik, Medizintechnik und industrieller Automatisierung, die eine flexible und platzsparende Lösung für anspruchsvolle Signalverbindungen benötigen.
Die überlegene Wahl für hybride Signalübertragung
Herkömmliche D-SUB-Steckverbinder sind für rein elektrische Signale konzipiert, während reine Koaxialsteckverbinder primär für Hochfrequenzsignale optimiert sind. Der RND 205-00756 vereint beides in einem einzigen, robusten Gehäuse. Dies eliminiert die Notwendigkeit mehrerer separater Steckertypen und vereinfacht das Kabelmanagement erheblich. Die integrierte Mischbestückung ermöglicht die gleichzeitige Übertragung von analogen oder digitalen Koax-Signalen und mehreren Strom- oder Datensignalen in einer einzigen Verbindung. Dies führt zu einer Reduzierung der Steckzyklen, einer Verringerung von Fehlerquellen und einer optimierten Raumausnutzung in Geräten und Schaltschränken. Die gerade Bauform des Steckers und die 17W2-Belegung mit 15 elektrischen und 2 Koaxialkontakten bieten eine hohe Kontaktdichte bei gleichzeitig guter Handhabung und sicherer Verriegelung, was ihn zur überlegenen Wahl gegenüber herkömmlichen separaten Lösungen macht.
Hervorragende elektrische und mechanische Eigenschaften
Die Konstruktion des RND 205-00756 D-SUB-Koax Steckers für Mischbestückung wurde unter Berücksichtigung höchster technischer Standards entwickelt. Die Koaxialkontakte sind präzise gefertigt, um eine optimale Impedanzanpassung und geringe Signaldämpfung über einen breiten Frequenzbereich zu gewährleisten. Dies ist entscheidend für die Integrität von Hochfrequenzsignalen, die beispielsweise in Videoübertragungen oder HF-Messungen eingesetzt werden. Die elektrischen Kontakte bieten eine robuste und zuverlässige Verbindung für verschiedenste elektrische Aufgaben.
Vorteile des RND 205-00756 D-SUB-Koax Steckers:
- Signaldichte: Die Mischbestückung mit 17 Kontakten (15 elektrisch, 2 Koax) in einem Standard-D-SUB-Gehäuse ermöglicht eine hohe Kontaktdichte und spart wertvollen Platz.
- Flexibilität: Ermöglicht die gleichzeitige Übertragung von Koaxialsignalen (z.B. HF, Video) und elektrischen Signalen (z.B. Daten, Strom) über eine einzige Verbindung.
- Signalintegrität: Speziell entwickelte Koaxialkontakte minimieren Signalverluste und sorgen für eine zuverlässige Übertragung auch bei höheren Frequenzen.
- Robustheit: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Zuverlässigkeit unter anspruchsvollen Bedingungen.
- Platzersparnis: Reduziert die Anzahl der benötigten Steckertypen und damit die Komplexität des Kabelbaums und des Gerätedesigns.
- Einfache Montage: Die gerade Bauform und Standard-D-SUB-Schnittstelle erleichtern die Integration in bestehende Systeme und die Verkabelung.
- Zuverlässige Verbindung: Stabile mechanische Verriegelungsmechanismen gewährleisten eine sichere und dauerhafte Verbindung.
Umfassende Produktdetails und technische Spezifikationen
Der RND 205-00756 D-SUB-Koax Stecker für Mischbestückung, gerade, 17W2 repräsentiert eine hochentwickelte Lösung für hybride Signalübertragungsanforderungen. Die 17W2-Konfiguration ist eine spezialisierte Form der D-SUB-Mischbestückung, die eine optimierte Kombination aus elektrischen und koaxialen Kontakten bietet. Dies macht ihn zu einem unverzichtbaren Bauteil in professionellen Anwendungen, bei denen sowohl HF-Signale als auch Standard-Elektrosignale auf kleinem Raum übertragen werden müssen.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | D-SUB-Stecker für Mischbestückung |
| Modellnummer | RND 205-00756 |
| Bauform | Gerade |
| Bestückung | 17W2 (15 x elektrisch, 2 x Koaxial) |
| Kontaktmaterial (elektrisch) | Kupferlegierung, typischerweise verzinnt oder vergoldet für optimale Leitfähigkeit und Korrosionsbeständigkeit. Bietet exzellente elektrische Durchleitung und geringen Übergangswiderstand. |
| Kontaktmaterial (Koaxial) | Hochwertige Kupferlegierung für die Leiter und präzisionsgefertigte, dielektrische Isolationsmaterialien zur Sicherstellung der Impedanzkonsistenz (typischerweise 50 Ohm oder 75 Ohm, je nach Spezifikation der Koax-Kontakte). Ermöglicht eine effiziente Übertragung von Hochfrequenzsignalen mit minimaler Reflexion. |
| Gehäusematerial | Robustes Metallgehäuse (typischerweise vernickeltes Messing oder Stahl) zur Gewährleistung mechanischer Stabilität, Abschirmung gegen elektromagnetische Störungen (EMI) und Langlebigkeit. |
| Isolationsmaterial | Hochwertiger Kunststoff mit guter dielektrischer Festigkeit und thermischer Stabilität, um eine zuverlässige Trennung der Kontakte zu gewährleisten und Kurzschlüsse zu verhindern. |
| Betriebstemperaturbereich | Typischerweise -55°C bis +125°C, geeignet für den Einsatz in einer Vielzahl von Umgebungsbedingungen. |
| Anschlussart (Kabel) | Lötkontakte für die elektrische und koaxiale Verbindung, erfordern präzises Löten für eine sichere und dauerhafte Verbindung. |
| Verriegelungsmechanismus | Integrierte Rändelschrauben oder Rändelmuttern für eine sichere und werkzeuglose Befestigung an der Gegenstelle, verhindert unbeabsichtigtes Lösen. |
| Schutzart | Ohne spezifische Angabe, im montierten Zustand kann die Schutzart durch geeignete Gehäuse und Kabeldurchführungen erreicht werden. |
| Anwendungsgebiete | Messtechnik, Broadcast-Ausrüstung, Telekommunikation, industrielle Steuerungen, Medizintechnik, Videoübertragungssysteme, Prüfstände. |
Optimale Anwendungsszenarien für den RND 205-00756
Die Vielseitigkeit des RND 205-00756 D-SUB-Koax Steckers für Mischbestückung eröffnet eine breite Palette von Einsatzmöglichkeiten, bei denen eine kompakte und zuverlässige Verbindung von verschiedenen Signaltypen unerlässlich ist. Insbesondere in Geräten, in denen Platz eine kritische Rolle spielt, wie beispielsweise kompakte Messtechnikinstrumente, tragbare Sendeanlagen oder modulare Medizingeräte, ist dieser Steckverbinder eine ideale Lösung. Die Fähigkeit, hochfrequente Signale wie z.B. Messsignale, Videosignale oder WLAN-Signale parallel zu Datenleitungen oder Steuersignalen zu übertragen, reduziert die Komplexität der Verkabelung erheblich und minimiert potenzielle Störungsquellen. Die robuste Bauweise und die hochwertigen Materialien gewährleisten eine lange Lebensdauer und zuverlässige Funktion auch unter widrigen Umgebungsbedingungen, wie sie in industriellen Automatisierungsumgebungen oder im Außeneinsatz vorkommen können.
Präzise Signalübertragung in der Messtechnik
In der professionellen Messtechnik sind Signalintegrität und Präzision von größter Bedeutung. Der RND 205-00756 ermöglicht es Ingenieuren, empfindliche HF-Signale von Messaufnehmern oder Generatoren gleichzeitig mit Steuer- und Datensignalen zu erfassen und zu übertragen, ohne Kompromisse bei der Signalqualität eingehen zu müssen. Die Impedanzkonsistenz der Koaxialkontakte minimiert Reflexionen und Verzerrungen, was zu exakteren Messergebnissen führt. Die Möglichkeit, mehrere dieser Stecker in einem kompakten Interface zu kombinieren, erlaubt die Realisierung komplexer Messsysteme auf kleinstem Raum.
Zuverlässigkeit im Rundfunk und in der Medizintechnik
Im Rundfunkbereich, wo die Übertragung von Video- und Audiosignalen höchste Anforderungen an die Signalqualität stellt, bietet der RND 205-00756 eine robuste Lösung für Broadcast-Equipment. Die Fähigkeit, Video-Koax-Signale zusammen mit Steuersignalen für Kameras oder Monitore zu übertragen, vereinfacht die Installation und Wartung von Übertragungssystemen. Ebenso ist der Steckverbinder prädestiniert für den Einsatz in der Medizintechnik. Hier können beispielsweise Bildsignale von Endoskopen oder Ultraschallgeräten gemeinsam mit Steuerbefehlen oder Sensordaten übertragen werden. Die Zuverlässigkeit und die kompakte Bauweise sind entscheidende Vorteile für die Sicherheit und Effizienz medizinischer Geräte.
FAQ – Häufig gestellte Fragen zu RND 205-00756 – D-SUB-Koax Stecker für Mischbestückung, gerade, 17W2
Was ist eine Mischbestückung bei D-SUB-Steckverbindern?
Eine Mischbestückung bei D-SUB-Steckverbindern bedeutet, dass verschiedene Arten von Kontakten in einem einzigen D-SUB-Gehäuse integriert sind. Neben den klassischen elektrischen Kontakten können dies beispielsweise Koaxialkontakte für die Hochfrequenzübertragung, Hochstromkontakte oder pneumatische Kontakte sein. Der RND 205-00756 kombiniert 15 elektrische Kontakte mit 2 Koaxialkontakten.
Für welche Anwendungen ist der RND 205-00756 Stecker besonders geeignet?
Der Stecker ist ideal für Anwendungen, die eine gleichzeitige Übertragung von Hochfrequenz- oder Koaxialsignalen (z.B. Video, HF) zusammen mit elektrischen Signalen (z.B. Daten, Steuersignale, Strom) in einem kompakten Format erfordern. Typische Einsatzgebiete sind Messtechnik, Rundfunktechnik, Medizintechnik, industrielle Automatisierung und Telekommunikation.
Was bedeutet die 17W2-Belegung?
Die 17W2-Belegung beschreibt die spezifische Anordnung der Kontakte in einem D-SUB-Gehäuse. In diesem Fall bedeutet es, dass das Gehäuse insgesamt 17 Kontakte aufnehmen kann, davon 15 als Standard-Elektrokontakte und 2 als Koaxialkontakte. Diese Konfiguration bietet eine hohe Flexibilität für hybride Verbindungen.
Welche Vorteile bietet die gerade Bauform des Steckers?
Die gerade Bauform des Steckers ermöglicht eine einfache und geradlinige Kabelführung. Dies ist besonders vorteilhaft in Umgebungen, in denen der Platz begrenzt ist oder eine saubere und organisierte Kabelführung erforderlich ist. Sie erleichtert zudem die Montage und Demontage.
Sind die Koaxialkontakte für eine spezifische Impedanz optimiert?
Ja, die Koaxialkontakte sind für eine spezifische Impedanz optimiert, üblicherweise 50 Ohm oder 75 Ohm, um eine optimale Signalübertragung von Hochfrequenzsignalen zu gewährleisten und Reflexionen zu minimieren. Die genaue Impedanzspezifikation ist entscheidend für Anwendungen wie Video- oder HF-Signale.
Wie erfolgt die Verbindung der Kabel mit den Kontakten?
Die Verbindung erfolgt in der Regel über Lötverbindungen. Die elektrischen und Koaxialkontakte sind entsprechend ausgeführt, sodass die Kabeladern und die Abschirmung präzise verlötet werden können, um eine dauerhafte und elektrisch einwandfreie Verbindung zu gewährleisten.
Bietet dieser Stecker eine Abschirmung gegen elektromagnetische Störungen?
Das Metallgehäuse des D-SUB-Steckers bietet eine passive Abschirmung gegen elektromagnetische Störungen (EMI). In Kombination mit einer ordnungsgemäßen Kabelabschirmung und Erdung kann eine hohe Immunität und geringe Abstrahlung erreicht werden, was besonders in störanfälligen Umgebungen wichtig ist.
