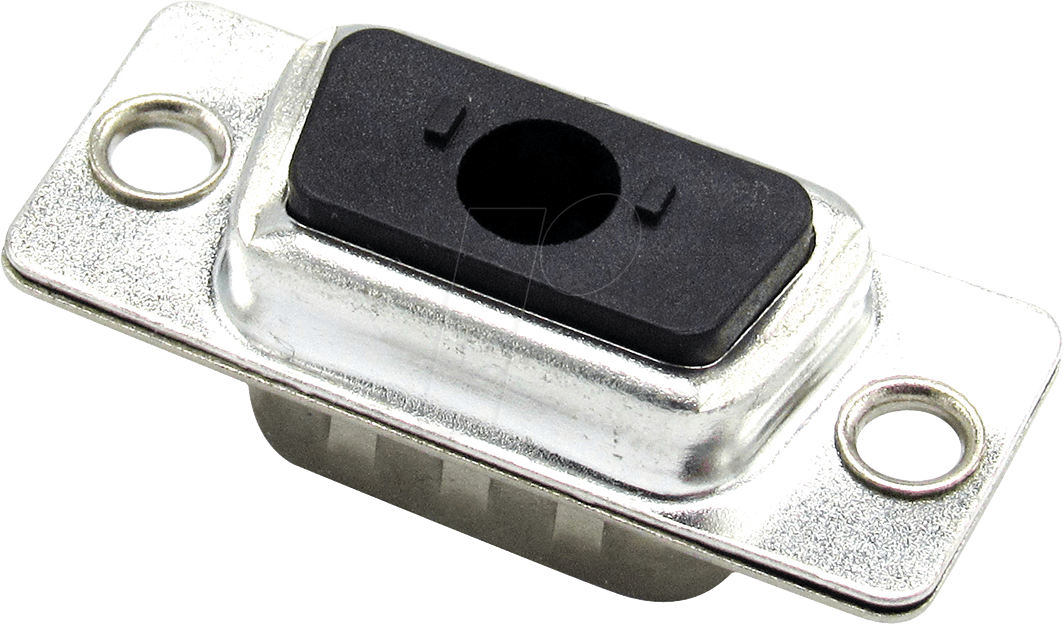

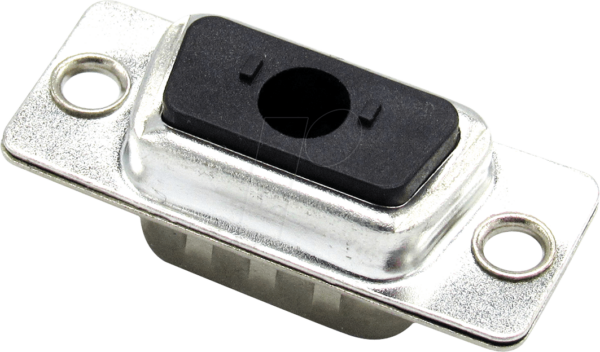

Hochleistungs-Signalübertragung mit RND 205-00747 – D-SUB-Koax Stecker für Mischbestückung
Für anspruchsvolle Verbindungen, bei denen sowohl leistungsstarke Koaxialsignale als auch Standard-Signalübertragungen in einer einzigen, kompakten Schnittstelle benötigt werden, bietet der RND 205-00747 – D-SUB-Koax Stecker für Mischbestückung eine überlegene Lösung. Speziell entwickelt für Ingenieure, Techniker und Systemintegratoren, die eine robuste und zuverlässige Konnektivität für komplexe elektronische Geräte und Systeme suchen, eliminiert dieser Stecker die Notwendigkeit mehrerer separater Steckverbinder und vereinfacht so das Kabelmanagement und die Installation.
Überlegene Konnektivität und Design
Der RND 205-00747 zeichnet sich durch seine innovative Mischbestückung aus, die es ermöglicht, Koaxialkontakte (1W1) und Standard-Signalpins in einem einzigen D-SUB-Gehäuse zu integrieren. Dies resultiert in einer erheblichen Platzersparnis und einer Reduzierung der Gesamtkosten und Komplexität von Verbindungen. Im Gegensatz zu herkömmlichen D-SUB-Steckern, die entweder reine Signalpins oder reine Koaxialkontakte aufweisen, ermöglicht diese hybride Bauweise die gleichzeitige Übertragung von Hochfrequenzsignalen mit hoher Bandbreite und von digitalen oder analogen Steuersignalen über ein und denselben Stecker. Die gerade Ausführung sorgt für eine einfache und direkte Verkabelung.
Vorteile des RND 205-00747
- Platzersparnis: Die Integration von Koaxial- und Standardkontakten in einem D-SUB-Gehäuse reduziert die Anzahl der benötigten Anschlüsse und damit den Platzbedarf auf Leiterplatten und in Gehäusen.
- Vereinfachtes Kabelmanagement: Ein Stecker für verschiedene Signalarten reduziert die Anzahl der Kabel und Stecker, was zu einer übersichtlicheren und wartungsfreundlicheren Installation führt.
- Optimierte Signalintegrität: Die speziell für Koaxialsignale konzipierten Kontakte gewährleisten eine hohe Bandbreite und geringe Signalverluste, ideal für HF-Anwendungen.
- Robustheit und Zuverlässigkeit: Das solide D-SUB-Gehäuse und die hochwertigen Materialien der Kontakte sichern eine langlebige und störungsfreie Verbindung auch unter anspruchsvollen Umgebungsbedingungen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen, von Messtechnik und Telekommunikation bis hin zu industriellen Steuerungen und Medizintechnik.
- Kosteneffizienz: Durch die Reduzierung der benötigten Komponenten und die Vereinfachung der Installation trägt der RND 205-00747 zur Senkung der Gesamtkosten bei.
- Einfache Montage: Die gerade Ausführung und das standardisierte D-SUB-Format erleichtern die Steckverbindung und die Integration in bestehende Systeme.
Technische Spezifikationen und Konstruktion
Der RND 205-00747 – D-SUB-Koax Stecker für Mischbestückung, gerade, 1W1 ist ein Paradebeispiel für durchdachtes Engineering und präzise Fertigung. Die Auswahl der Materialien und die Konstruktion sind auf maximale Leistung und Langlebigkeit ausgelegt. Die Koaxialkontakte sind typischerweise so konzipiert, dass sie eine Impedanz von 50 Ohm oder 75 Ohm aufweisen, was für die Signalintegrität bei Hochfrequenzanwendungen unerlässlich ist. Die Gehäusekonstruktion gewährleistet eine sichere Verriegelung und schützt die empfindlichen Kontakte vor mechanischer Beschädigung und Umwelteinflüssen wie Staub und Feuchtigkeit.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Steckertyp | D-SUB, Mischbestückung (Koax und Signal) |
| Konfiguration | 1W1 (1 Koaxialkontakt, 1 Standard-Signalpin) |
| Ausführung | Gerade (Straight) |
| Anschlussart | Lötanschluss für präzise und zuverlässige Verbindungen |
| Gehäusematerial | Hochwertiger Kunststoff (z.B. PBT oder LCP) für Robustheit und thermische Stabilität |
| Kontaktmaterial | Hochleitfähige Legierungen (z.B. Kupferlegierungen) mit Oberflächenveredelung (z.B. Vergoldung) für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Koaxialkontakt Impedanz | Optimiert für 50 Ohm oder 75 Ohm Signalübertragung (je nach spezifischer Ausführung, bitte Datenblatt prüfen) |
| Nennstrom (Signal) | Typischerweise bis zu 5A, ausreichend für Steuer- und Datenleitungen |
| Nennspannung | Bis zu 250V AC/DC, geeignet für eine Vielzahl von Spannungsbereichen |
| Betriebstemperaturbereich | Breiter Bereich, z.B. -40°C bis +85°C, gewährleistet Zuverlässigkeit unter wechselnden Bedingungen |
| Isolationswiderstand | Hoch, typischerweise > 1000 MΩ, zur Vermeidung von Leckströmen |
| Anwendungsbereiche | Telekommunikation, Messtechnik, Industrieautomation, Medizintechnik, Datenübertragung, Hochfrequenzanwendungen |
Einsatzmöglichkeiten und Anwendungsbereiche
Der RND 205-00747 ist prädestiniert für Szenarien, in denen eine integrierte Lösung für unterschiedliche Signalarten erforderlich ist. Dies umfasst:
- Telekommunikationsinfrastruktur: Zur Verbindung von Antennen mit Sendegeräten, bei gleichzeitiger Übertragung von Steuersignalen oder Datenleitungen über einen einzigen Anschluss.
- Messtechnik und Laborgeräte: Zur präzisen Erfassung von Messdaten über Standard-Signalpins und gleichzeitiger Übertragung von Hochfrequenzsignalen, wie sie in Oszilloskopen oder Spektrumanalysatoren vorkommen.
- Industrielle Steuerungssysteme: Zur Verbindung von Sensoren, Aktoren und Steuereinheiten, bei denen sowohl analoge/digitale Signale als auch HF-Kommunikation (z.B. für drahtlose Module) benötigt werden.
- Medizintechnik: In Geräten, die sowohl Datenübertragung als auch die Anbindung von HF-Komponenten (z.B. für bildgebende Verfahren) erfordern, wo Kompaktheit und Zuverlässigkeit entscheidend sind.
- Automobil- und Luftfahrtindustrie: Für komplexe Verkabelungen in Fahrzeugen und Flugzeugen, wo Gewichts- und Platzreduzierung sowie hohe Signalintegrität von größter Bedeutung sind.
- Professionelle Audio-/Videotechnik: Zur Verbindung von Kameras, Monitoren oder Broadcasting-Equipment, wo sowohl Signal- als auch HF-Verbindungen erforderlich sind.
Qualität und Zuverlässigkeit für höchste Ansprüche
Die Wahl des RND 205-00747 spiegelt die Verpflichtung zu Qualität und Zuverlässigkeit wider. Jeder Stecker wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass er den anspruchsvollen Spezifikationen entspricht. Die hochwertigen Kontaktmaterialien, wie vergoldete Kupferlegierungen, garantieren nicht nur eine exzellente elektrische Leitfähigkeit, sondern auch eine hohe Beständigkeit gegen Korrosion und Oxidation, was die Lebensdauer des Steckers erheblich verlängert und eine konsistente Leistung über Jahre hinweg sicherstellt. Das robuste D-SUB-Gehäuse bietet zudem einen hervorragenden Schutz vor mechanischer Beanspruchung und Umwelteinflüssen.
FAQ – Häufig gestellte Fragen zu RND 205-00747 – D-SUB-Koax Stecker für Mischbestückung, gerade, 1W1
Was ist der Hauptvorteil des RND 205-00747 gegenüber einem Standard-D-SUB-Stecker?
Der Hauptvorteil liegt in der integrierten Mischbestückung, die es ermöglicht, sowohl Koaxialsignale als auch Standard-Signalpins in einem einzigen D-SUB-Gehäuse unterzubringen. Dies spart Platz, vereinfacht das Kabelmanagement und reduziert die Gesamtkosten im Vergleich zur Verwendung separater Stecker für unterschiedliche Signalarten.
Für welche Arten von Signalen ist die 1W1-Konfiguration geeignet?
Die 1W1-Konfiguration, wie beim RND 205-00747, ist speziell für die Übertragung eines einzelnen Hochfrequenz-Koaxialsignals und eines einzelnen Standard-Signals (digital oder analog) konzipiert. Dies ist ideal für Anwendungen, bei denen eine kombinierte Signalübertragung benötigt wird.
Welche Impedanz haben die Koaxialkontakte in diesem Stecker?
Die Koaxialkontakte in diesem Stecker sind typischerweise für eine Impedanz von 50 Ohm oder 75 Ohm ausgelegt, was für die Signalintegrität bei Hochfrequenzanwendungen wie Video- oder HF-Signalen entscheidend ist. Die genaue Impedanzangabe entnehmen Sie bitte dem spezifischen Produktdatenblatt.
Ist dieser Stecker für raue Umgebungsbedingungen geeignet?
Ja, die D-SUB-Gehäusekonstruktion und die Verwendung hochwertiger Materialien für Gehäuse und Kontakte machen diesen Stecker robust und widerstandsfähig gegen Staub, Feuchtigkeit und mechanische Beanspruchung, wodurch er sich auch für anspruchsvolle Umgebungen eignet.
Wie werden die Kabel mit dem RND 205-00747 verbunden?
Der RND 205-00747 ist für Lötanschlüsse ausgelegt. Dies ermöglicht eine sichere und dauerhafte Verbindung der Kabel mit den Kontakten des Steckers und gewährleistet eine hohe Signalqualität.
Welche Art von Anwendungen profitiert am meisten von diesem Steckertyp?
Anwendungen, die von der Kompaktheit und der integrierten Signalübertragung profitieren, wie z.B. Telekommunikation, Messtechnik, Industrieautomation, Medizintechnik und professionelle A/V-Systeme, sind ideale Einsatzgebiete für diesen Steckertyp.
Wo kann ich detaillierte technische Zeichnungen und Spezifikationen für den RND 205-00747 finden?
Detaillierte technische Zeichnungen, vollständige Spezifikationen und Informationen zur Kompatibilität finden Sie im offiziellen Produktdatenblatt des Herstellers oder in der technischen Dokumentation, die auf der Produktseite von Lan.de zur Verfügung gestellt wird.
