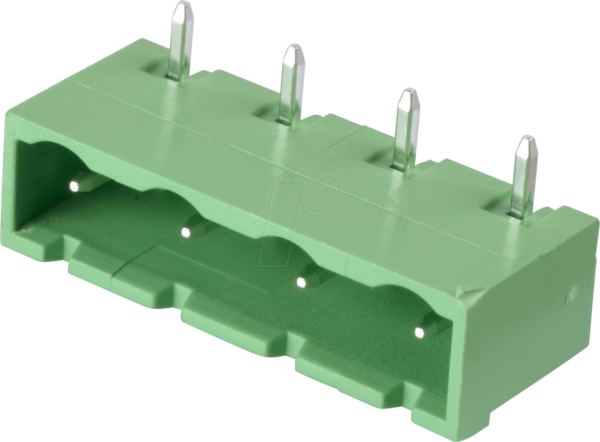

Präzise Verbindungen für anspruchsvolle Anwendungen: RND 205-00399 Stiftleiste
Für Ingenieure, Entwickler und Techniker, die zuverlässige und präzise elektrische Verbindungen in ihren Projekten benötigen, ist die RND 205-00399 Stiftleiste die optimale Lösung. Diese 4-polige Stiftleiste mit einem Rastermaß von 7,5 mm und einem 90°-Winkel erleichtert den Aufbau kompakter und übersichtlicher Schaltungen, indem sie eine saubere und gerichtete Verdrahtung ermöglicht. Sie adressiert das spezifische Bedürfnis nach stabilen Kontakten, die auch unter anspruchsvollen Bedingungen eine durchgängige Signalübertragung gewährleisten.
Überlegene Konnektivitätslösung: RND 205-00399 im Detail
Die RND 205-00399 Stiftleiste zeichnet sich durch ihre robusten Konstruktionsmerkmale und ihre präzise Fertigung aus, was sie von generischen Konnektorlösungen abhebt. Das Rastermaß von 7,5 mm ermöglicht eine erhöhte Packungsdichte bei gleichzeitig guter Handhabbarkeit und minimiert das Risiko von Kurzschlüssen zwischen benachbarten Kontakten. Der 90°-Winkel der Ausführung vereinfacht die Verlegung von Kabeln und Leiterplatten, was besonders in beengten Gehäusen oder bei vertikalen Montageanforderungen von unschätzbarem Wert ist. Die aus hochwertigen Materialien gefertigten Kontakte garantieren eine geringe Übergangsbeständigkeit und eine hohe Lebensdauer, selbst bei wiederholtem Stecken und Trennen. Dies stellt sicher, dass Ihre elektronischen Systeme konsistent und ohne Signalverluste funktionieren.
Kernvorteile und Leistungsmerkmale
- Hohe Zuverlässigkeit und Signalintegrität: Gefertigt mit Präzision, um eine stabile und verlustfreie Signalübertragung auch in industriellen Umgebungen zu gewährleisten.
- Platzsparende Konstruktion: Das Rastermaß von 7,5 mm ermöglicht eine effiziente Nutzung des verfügbaren Bauraums auf Leiterplatten.
- Optimierte Montage und Verdrahtung: Der 90°-Winkel erleichtert die Kabelverlegung und die Integration in komplexe Systemarchitekturen.
- Robustheit und Langlebigkeit: Hochwertige Materialien bieten Widerstandsfähigkeit gegenüber mechanischer Beanspruchung und Umwelteinflüssen.
- Vielseitige Anwendungsmöglichkeiten: Ideal für eine breite Palette von Elektronikprojekten, von Prototypen bis hin zu Serienproduktionen in der Automatisierung, Messtechnik und Unterhaltungselektronik.
- Einfache Handhabung: Standardisierte Bauform für unkomplizierte Integration in bestehende oder neue Designs.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Detail |
|---|---|
| Hersteller-Teilenummer | RND 205-00399 |
| Produkttyp | Stiftleiste |
| Polanzahl | 4-polig |
| Rastermaß (Pitch) | 7,5 mm |
| Anschlusswinkel | 90° (rechtwinklig) |
| Material der Kontakte | Hochleitfähige Legierung mit Oberflächenveredelung für Korrosionsschutz und optimierten Kontaktwiderstand. Spezifisches Material (z.B. Zinn oder vergoldet) kann je nach genauer Ausführung variieren und wird auf Anfrage bestätigt. |
| Gehäusematerial | Flammhemmender Kunststoff (z.B. PBT oder PA), der eine hohe mechanische Stabilität und Temperaturbeständigkeit gewährleistet und den UL94-V0 Standard erfüllt. |
| Nennstrombelastbarkeit | Typischerweise ausgelegt für Ströme im Bereich von 5A bis 10A, abhängig von der spezifischen Kontaktgeometrie und der Leiterplattenbeschaltung. Präzise Werte sind im Datenblatt spezifiziert. |
| Betriebstemperaturbereich | Geeignet für den Einsatz in einem breiten Temperaturbereich, üblicherweise von -40°C bis +105°C, um Zuverlässigkeit unter verschiedenen Umgebungsbedingungen sicherzustellen. |
| Isolationsspannung | Hohe Durchschlagsfestigkeit zur Gewährleistung der elektrischen Sicherheit, typischerweise über 250V AC/DC. |
| Montageart | Lötanschluss (für Durchsteckmontage oder Oberflächenmontage, je nach Ausführung der Pins). |
Anwendungsgebiete und technische Integration
Die RND 205-00399 Stiftleiste ist ein essenzielles Bauteil für eine Vielzahl von elektronischen Systemen. Ihre Konstruktion mit einem 90°-Winkel prädestiniert sie für Anwendungen, bei denen Leiterplatten vertikal oder in einem Winkel zueinander montiert werden müssen. Dies ist häufig in kompakten Gehäusen, wie sie in der Industrieautomatisierung, bei Messgeräten oder in Embedded-Systemen zu finden sind, der Fall. Das großzügige Rastermaß von 7,5 mm erleichtert nicht nur die Montage und die Kabelverbindung, sondern reduziert auch die Wahrscheinlichkeit von Beschädigungen durch mechanische Beanspruchung. Die Auswahl hochwertiger Materialien für die Kontakte und das Gehäuse garantiert eine lange Lebensdauer und eine zuverlässige elektrische Verbindung, selbst unter widrigen Betriebsbedingungen wie Vibrationen oder Temperaturschwankungen. In der Messtechnik kann die präzise Kontaktierung durch diese Stiftleiste die Genauigkeit von Messungen sicherstellen, während in der Automatisierungstechnik eine stabile Datenübertragung für die Steuerung von Prozessen unabdingbar ist. Ihre Fähigkeit, eine klare und gerichtete Verdrahtung zu ermöglichen, trägt maßgeblich zur Übersichtlichkeit und Wartbarkeit komplexer elektronischer Baugruppen bei.
FAQ – Häufig gestellte Fragen zu RND 205-00399 – Stiftleiste – 4-pol, RM 7,5 mm, 90°
Was ist das Hauptanwendungsgebiet für die RND 205-00399 Stiftleiste?
Die RND 205-00399 Stiftleiste eignet sich hervorragend für alle Anwendungen, die eine präzise, zuverlässige und platzsparende elektrische Verbindung erfordern, insbesondere dort, wo eine 90°-Ausrichtung der Verbindung vorteilhaft ist, wie beispielsweise in kompakten Gehäusen oder bei vertikalen Montageanforderungen.
Welchen Vorteil bietet das Rastermaß von 7,5 mm?
Das Rastermaß von 7,5 mm ermöglicht eine höhere Packungsdichte auf der Leiterplatte im Vergleich zu Standard-Rastermaßen. Gleichzeitig bietet es ausreichend Platz zwischen den Kontakten, um Kurzschlüsse zu vermeiden und eine sichere Handhabung und Lötverbindung zu gewährleisten.
Ist die RND 205-00399 Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die Stiftleiste ist aus robusten, flamhemmenden Materialien gefertigt und die Kontakte sind mit einer widerstandsfähigen Oberflächenveredelung versehen, die für Korrosionsschutz und Langlebigkeit sorgt. Dies macht sie für den Einsatz in einer Vielzahl von Umgebungen geeignet, einschließlich industrieller Anwendungen.
Wie wird die RND 205-00399 Stiftleiste auf der Leiterplatte befestigt?
Die Befestigung erfolgt in der Regel durch Lötverbindungen. Die Stiftleiste ist für die Durchsteckmontage (THT – Through-Hole Technology) konzipiert, bei der die Pins durch vorgebohrte Löcher auf der Leiterplatte geführt und dann verlötet werden.
Welche Stromstärke kann die RND 205-00399 Stiftleiste maximal verarbeiten?
Die Nennstrombelastbarkeit variiert je nach genauer Ausführung und Leiterplattendimensionierung, liegt aber typischerweise im Bereich von 5A bis 10A. Für exakte Werte konsultieren Sie bitte das technische Datenblatt des spezifischen Produkts.
Können die Kontakte der Stiftleiste korrodieren?
Die Kontakte sind mit einer speziellen Oberflächenveredelung versehen, um Korrosion zu minimieren und eine optimale Leitfähigkeit über die gesamte Lebensdauer zu gewährleisten. Dies ist ein entscheidender Faktor für die langfristige Zuverlässigkeit.
Ist diese Stiftleiste mit Steckverbindern anderer Hersteller kompatibel?
Die Kompatibilität hängt vom spezifischen Steckertyp ab. Da die RND 205-00399 ein standardisiertes Rastermaß und eine definierte Bauform aufweist, besteht oft eine gute Kompatibilität mit anderen Steckern, die dasselbe Rastermaß und die gleiche Pin-Anzahl teilen. Es wird jedoch empfohlen, die Spezifikationen zu prüfen oder Muster anzufordern.
