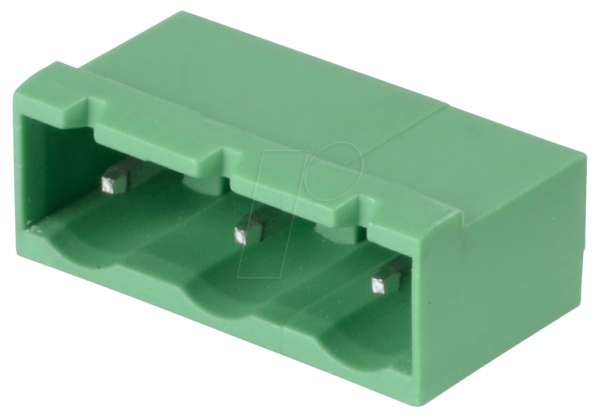

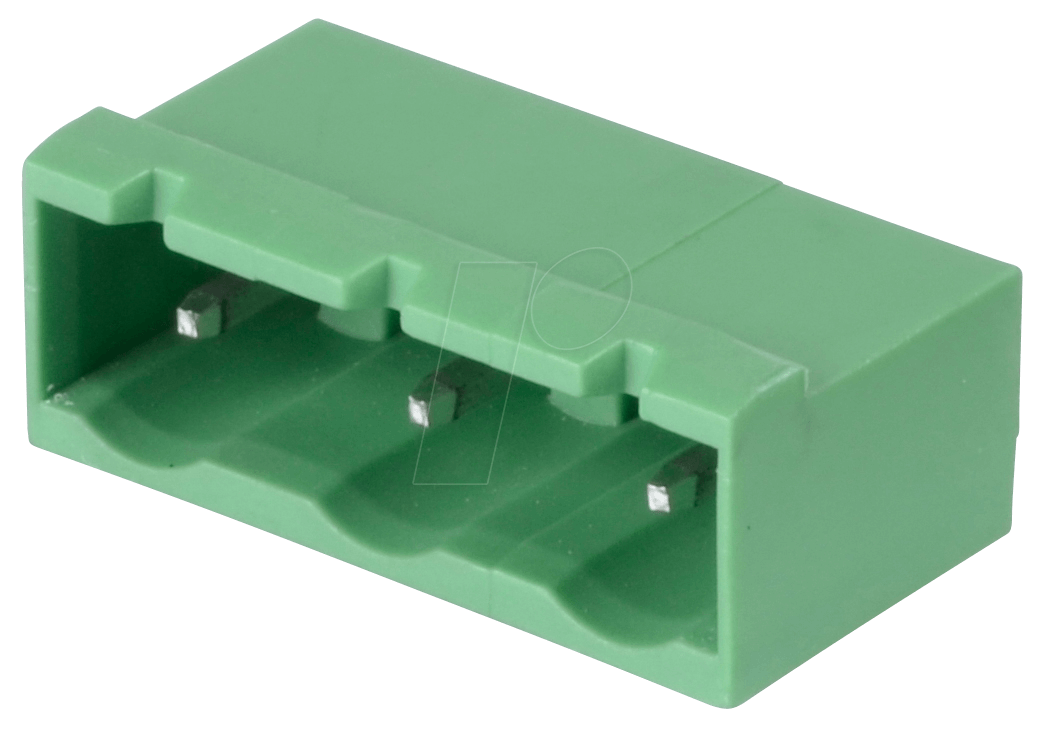

Präzise Verbindungstechnik für anspruchsvolle Projekte: RND 205-00255 Stiftleiste
Wenn es um zuverlässige und sichere elektrische Verbindungen geht, bietet die RND 205-00255 Stiftleiste eine optimale Lösung für Entwickler, Ingenieure und versierte Hobbyisten, die höchste Präzision und Stabilität erwarten. Diese 3-polige Stiftleiste mit einem Rastermaß von 7,5 mm und einem 0°-Winkel ist konzipiert, um die Herausforderungen bei der Leiterplattenmontage und bei der Verkabelung von elektronischen Geräten zu meistern, indem sie eine robuste und einfach zu handhabende Schnittstelle für Signale und Strom bereitstellt.
Überlegene Konnektivität und maximale Signalintegrität
Die RND 205-00255 Stiftleiste übertrifft Standardlösungen durch ihre sorgfältig ausgewählten Materialien und ihre präzise Fertigung. Das Rastermaß von 7,5 mm gewährleistet eine gute Handhabung und ausreichend Platz zwischen den Kontakten, was die Gefahr von Kurzschlüssen minimiert und die Montage erleichtert. Die 0°-Ausrichtung der Kontakte bietet eine klare, gerade Verbindung, die sich nahtlos in bestehende Schaltungsdesigns integrieren lässt und übermäßige Kabelbiegungen vermeidet. Dies führt zu einer erhöhten Lebensdauer der Komponenten und zu einer verbesserten Signalqualität, da unerwünschte Interferenzen reduziert werden.
Technische Spezifikationen und hochwertige Verarbeitung
Die Konstruktion der RND 205-00255 Stiftleiste zeichnet sich durch ihre Robustheit und Langlebigkeit aus. Die Kontakte sind in der Regel aus hochwertigem Messing gefertigt, das eine ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit bietet. Eine Oberflächenveredelung, oft mit Zinn oder einer anderen geeigneten Beschichtung, schützt die Kontakte zusätzlich vor Oxidation und gewährleistet eine dauerhaft geringe Übergangswiderstand. Das Gehäusematerial, typischerweise ein thermoplastisches Polymer wie Polyamid (PA) oder PBT (Polybutylenterephthalat), ist gewählt, um eine hohe Temperaturbeständigkeit, mechanische Stabilität und elektrische Isolation zu gewährleisten. Dies ist entscheidend für Anwendungen, die potenziell hohen Betriebstemperaturen oder mechanischen Belastungen ausgesetzt sind.
Anwendungsbereiche und Einsatzmöglichkeiten
Die RND 205-00255 Stiftleiste findet ihren Einsatz in einer Vielzahl von elektronischen Anwendungen. Sie ist ideal für die flexible Verbindung von Modulen auf Leiterplatten, die Realisierung von Schaltsignalen, die Anbindung von Sensoren oder Aktoren sowie für die Stromversorgung in Prototypen und Kleinserien. Ob in der Industrieautomation, im Laborbereich, in der Medizintechnik oder im Modellbau – überall dort, wo eine zuverlässige, lötbare oder steckbare Verbindungskomponente benötigt wird, leistet diese Stiftleiste hervorragende Dienste. Die 3-polige Ausführung ist perfekt geeignet für Standard-Signalisierungsanforderungen oder für die grundlegende Stromverteilung.
Vorteile der RND 205-00255 Stiftleiste
- Zuverlässige Verbindung: Bietet eine sichere und stabile elektrische Verbindung für ein breites Anwendungsspektrum.
- Einfache Montage: Das Rastermaß von 7,5 mm und die 0°-Ausrichtung erleichtern die Handhabung und Lötbarkeit auf Leiterplatten.
- Hohe Leitfähigkeit: Kontakte aus hochwertigen Materialien gewährleisten minimale Signalverluste und effiziente Stromübertragung.
- Robuste Bauweise: Langlebige Materialien trotzen Umwelteinflüssen und mechanischer Beanspruchung.
- Flexibilität: Geeignet für Signalisierungs- und Stromversorgungsanwendungen in diversen Elektronikprojekten.
- Platzsparendes Design: Die gerade Ausrichtung und das kompakte Design ermöglichen eine effiziente Nutzung des Bauraums.
- Chemikalienbeständigkeit: Das Gehäusematerial widersteht üblichen Chemikalien und Lösungsmitteln, die bei der Elektronikfertigung zum Einsatz kommen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | 205-00255 |
| Produkttyp | Stiftleiste |
| Anzahl der Pole | 3 |
| Rastermaß (RM) | 7,5 mm |
| Kontakt-Ausrichtung | 0° (gerade) |
| Material der Kontakte | Hochwertige Legierung (typischerweise Messing), oberflächenveredelt für optimale Leitfähigkeit und Korrosionsschutz. |
| Gehäusematerial | Elektrisch isolierendes Thermoplast (z.B. Polyamid, PBT), hohe Temperaturbeständigkeit und mechanische Stabilität. |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) für stabile Lötverbindungen. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +105°C, abhängig vom spezifischen Gehäusematerial. Ermöglicht Einsatz in anspruchsvollen Umgebungen. |
| Nennstrom | Abhängig von der Konstruktion und dem Leiterquerschnitt des angeschlossenen Kabels. Typischerweise für Ströme bis 2-5 Ampere ausgelegt. |
| Nennspannung | Konstruktionsbedingt für Spannungen bis zu mehreren hundert Volt geeignet, abhängig von der Isolation und dem Rastermaß. |
FAQ – Häufig gestellte Fragen zu RND 205-00255 – Stiftleiste – 3-pol, RM 7,5 mm, 0°
Für welche Art von Anwendungen ist die RND 205-00255 Stiftleiste am besten geeignet?
Die RND 205-00255 Stiftleiste ist ideal für Projekte, die eine zuverlässige und präzise elektrische Verbindung auf Leiterplatten erfordern. Dies umfasst die Prototypenentwicklung, industrielle Steuerungssysteme, Mess- und Regeltechnik, sowie den Einsatz in Geräten, bei denen eine einfache und sichere Montage von Kabeln oder Modulen entscheidend ist.
Was bedeutet das Rastermaß (RM) von 7,5 mm für die Anwendung?
Das Rastermaß von 7,5 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein größeres Rastermaß wie 7,5 mm im Vergleich zu kleineren Rastermaßen (z.B. 2,54 mm oder 5,08 mm) erleichtert die Handhabung, reduziert das Risiko von Lötbrücken und ermöglicht die Verarbeitung von etwas dickeren Kabeln oder Steckverbindern, während gleichzeitig eine gute Dichte der Verbindungen gewährleistet wird.
Welche Vorteile bietet die 0°-Ausrichtung der Kontakte?
Die 0°-Ausrichtung bedeutet, dass die Kontakte gerade und parallel zur Leiterplatte verlaufen. Dies ermöglicht eine saubere und platzsparende Integration in Schaltungen. Es vermeidet auch eine unnötige Biegung von angeschlossenen Kabeln direkt an der Anschlussstelle, was die mechanische Belastung der Lötstellen reduziert und somit die Lebensdauer der Verbindung erhöht.
Kann die RND 205-00255 Stiftleiste für höhere Ströme oder Spannungen verwendet werden?
Die RND 205-00255 ist für eine Nennspannung und einen Nennstrom ausgelegt, die typischerweise für universelle Anwendungen im Bereich der Signalisierung und geringen Leistungsübertragung ausreichen. Für sehr hohe Ströme oder Spannungen wären spezialisierte Verbindungselemente mit größerem Querschnitt und höherer Isolation erforderlich. Die genauen Grenzwerte sind den technischen Datenblättern des Herstellers zu entnehmen, die für spezifische Lastanforderungen konsultiert werden sollten.
Wie wird die RND 205-00255 Stiftleiste auf der Leiterplatte befestigt?
Diese Stiftleiste ist für die Durchsteckmontage (THT) konzipiert. Das bedeutet, dass die Stifte durch vorgebohrte Löcher auf der Leiterplatte geführt und anschließend auf der Unterseite der Platine angelötet werden. Diese Lötverbindung sorgt für eine mechanisch robuste und elektrisch zuverlässige Befestigung.
Ist die Stiftleiste hitzebeständig?
Ja, die RND 205-00255 Stiftleiste ist aus thermoplastischen Kunststoffen gefertigt, die eine gute Hitzebeständigkeit aufweisen. Der typische Betriebstemperaturbereich liegt meist zwischen -40°C und +105°C, was den Einsatz in Umgebungen mit moderater Wärmeentwicklung ermöglicht. Für extrem hohe Temperaturen sind spezielle Hochtemperatur-Konnektoren erforderlich.
Welche Art von Steckverbindern können mit dieser Stiftleiste verwendet werden?
Mit dieser Stiftleiste können in der Regel eine Vielzahl von passenden Gegensteckern verwendet werden, die für ein Rastermaß von 7,5 mm ausgelegt sind. Dazu gehören beispielsweise passende Hülsenstecker oder andere 3-polige Verbindungsmodule, die für das entsprechende Rastermaß und die 0°-Ausrichtung konzipiert sind. Die Auswahl des Gegensteckers hängt von der spezifischen Anwendung und den Anforderungen an die Handhabung und Isolationsklasse ab.
