RND 205-00169 – Präzision und Zuverlässigkeit für Ihre Elektronikprojekte

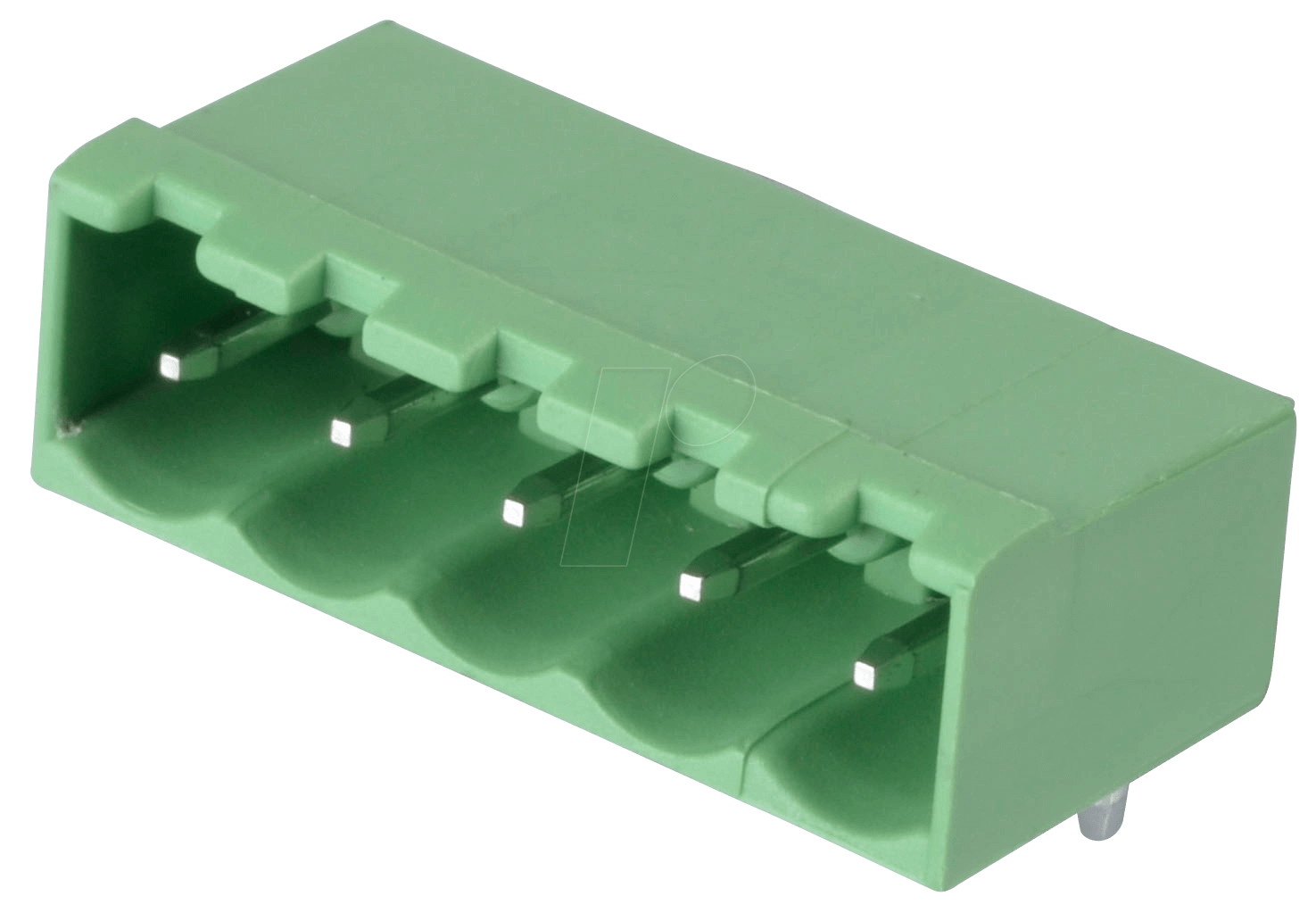

Sie suchen eine zuverlässige und langlebige Verbindungslösung für Ihre elektronischen Schaltungen, bei der Präzision und einfache Handhabung im Vordergrund stehen? Die RND 205-00169 Stiftleiste mit 5 Polen und einem Rastermaß von 5 mm im 90°-Winkel ist die ideale Wahl für Elektronikentwickler, Hobbyisten und industrielle Anwendungen, die eine sichere und definierte Steckverbindung benötigen. Diese Stiftleiste löst das Problem unzureichender oder instabiler Verbindungen, indem sie eine robuste und gleichzeitig flexible Montage ermöglicht.
Warum die RND 205-00169 Ihre überlegene Wahl ist
Im Gegensatz zu universellen oder minderwertigen Steckverbindern bietet die RND 205-00169 eine optimierte Konstruktion, die auf Langlebigkeit und Performance ausgelegt ist. Das präzise gefertigte Rastermaß von 5 mm minimiert Fehlausrichtungen und sorgt für eine zuverlässige elektrische Kontaktierung, selbst unter anspruchsvollen Bedingungen. Die 90°-Ausrichtung der Pins ermöglicht eine platzsparende und übersichtliche Verlegung von Kabeln auf Leiterplatten, was die mechanische Integrität und die Wartungsfreundlichkeit Ihrer Geräte maßgeblich verbessert.
Technische Spezifikationen und herausragende Eigenschaften
Die RND 205-00169 ist mehr als nur eine Stiftleiste; sie ist ein essenzielles Bauteil, das die Funktionalität und Zuverlässigkeit Ihrer elektronischen Systeme sicherstellt. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren eine lange Lebensdauer und optimale elektrische Eigenschaften. Die 90°-Ausrichtung ist speziell für Anwendungen konzipiert, bei denen die Leiterplatte vertikal montiert wird oder wo eine flache Anordnung der Komponenten gewünscht ist.
- Hohe Kontaktgenauigkeit: Dank des präzisen Rastermaßes von 5 mm werden sichere und zuverlässige elektrische Verbindungen gewährleistet.
- Robustes Design: Die Konstruktion ist auf Langlebigkeit ausgelegt und hält mechanischen Belastungen stand.
- Platzsparend: Die 90°-Ausrichtung ermöglicht eine effiziente Raumnutzung auf der Leiterplatte und eine ordentliche Kabelführung.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Elektronikprojekten, von Prototypen bis hin zu Serienproduktionen.
- Einfache Montage: Standardisierte Abmessungen und die bewährte Technologie erleichtern die Integration in bestehende oder neue Designs.
Materialien und Verarbeitung: Ein Fundament für Langlebigkeit
Die Auswahl der richtigen Materialien ist entscheidend für die Leistungsfähigkeit und Lebensdauer elektronischer Komponenten. Die RND 205-00169 Stiftleiste ist aus hochwertigen Werkstoffen gefertigt, die auf Beständigkeit gegenüber Umwelteinflüssen und eine optimale elektrische Leitfähigkeit ausgelegt sind. Der Sockel der Stiftleiste, typischerweise aus einem robusten Thermoplast gefertigt, bietet eine hohe Temperaturstabilität und mechanische Festigkeit. Dies schützt die empfindlichen Kontakte vor Beschädigungen während der Montage und im laufenden Betrieb. Die Stifte selbst sind in der Regel aus einer Kupferlegierung gefertigt und verfügen über eine Oberflächenveredelung, wie z.B. eine Verzinnung oder Vergoldung, um eine hervorragende Leitfähigkeit zu gewährleisten und Korrosion zu verhindern. Diese oberflächliche Behandlung schützt nicht nur vor Oxidation, sondern verbessert auch die Qualität des elektrischen Kontakts über einen langen Zeitraum hinweg.
Der 90°-Winkel der Stiftleiste ist nicht nur eine Designentscheidung, sondern eine funktionale Optimierung. Er ermöglicht es, dass die Leiterplatte in einer vertikalen Position montiert werden kann, was in vielen Gehäusen und Schaltschränken eine bevorzugte Einbauweise darstellt. Diese Ausrichtung erleichtert zudem die Anbindung von Kabeln, da diese oft gerade nach unten oder oben geführt werden können, was die Kabelführung vereinfacht und die mechanische Belastung der Anschlusspunkte reduziert. Die 5-polige Konfiguration bietet ausreichend Anschlussmöglichkeiten für viele Standardanwendungen, ohne überflüssige Pins zu haben, was die Komplexität reduziert und die Kosten senkt.
Anwendungsbereiche und Integration
Die RND 205-00169 Stiftleiste ist ein vielseitiges Bauteil, das in einer breiten Palette von Anwendungen seine Stärken ausspielt. In der Industrieelektronik wird sie häufig für die Signalübertragung zwischen Steuerungsmodulen, Sensoren und Aktoren eingesetzt. Ihre Robustheit und die sichere Kontaktierung machen sie zur perfekten Wahl für Umgebungen, die Vibrationen oder Temperaturschwankungen ausgesetzt sind. In der Messtechnik und Automatisierungstechnik ermöglicht sie eine einfache und zuverlässige Anbindung von Messgeräten und Steuereinheiten. Auch in der Entwicklung von Prototypen und im Hobby-Bereich erfreut sich diese Stiftleiste großer Beliebtheit, da sie eine unkomplizierte und sichere Möglichkeit bietet, Komponenten miteinander zu verbinden und Schaltungen zu erweitern.
Die 90°-Ausführung ist besonders vorteilhaft in kompakten Geräten, wo der Bauraum begrenzt ist. Sie ermöglicht eine vertikale Anordnung der Leiterplatte, was die Installation in flachen Gehäusen erleichtert. Die Standardisierung des Rastermaßes von 5 mm bedeutet zudem, dass sie nahtlos mit vielen anderen Komponenten und Steckverbindern kompatibel ist, was die Designflexibilität erhöht. Die 5-polige Auslegung ist ideal für Anwendungen, die eine moderate Anzahl von Signal- oder Datenleitungen benötigen, wie z.B. die Ansteuerung von Motoren, die Übertragung von Sensordaten oder die Stromversorgung von Subsystemen.
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | RND 205-00169 – Stiftleiste |
| Anzahl der Pole | 5 |
| Rastermaß (RM) | 5 mm |
| Ausrichtung | 90° |
| Material Sockel | Hochtemperatur-Thermoplast (z.B. PA66 oder PBT) für ausgezeichnete thermische und mechanische Stabilität. Bietet gute elektrische Isolationseigenschaften und Beständigkeit gegen chemische Einflüsse. |
| Material Pins | Kupferlegierung mit Oberflächenveredelung (typischerweise Verzinnung) für optimale Leitfähigkeit und Korrosionsschutz. |
| Betriebstemperatur | Geeignet für einen breiten Temperaturbereich, typischerweise -40°C bis +105°C, abhängig vom spezifischen Thermoplast-Material. |
| Isolationsspannung | Konstruiert für eine sichere elektrische Trennung, erfüllt gängige Normen für Isolationsspannungen im Niederspannungsbereich. |
| Montage | Standard-Lötanschluss für Leiterplattenmontage, 90°-Konfiguration für vertikale oder randnahe Bestückung. |
| Schutzart | Die Stiftleiste selbst bietet keinen dedizierten Schutz gegen Staub oder Feuchtigkeit. Die Schutzart hängt von der Gesamtkonstruktion des Gerätes ab. |
FAQ – Häufig gestellte Fragen zu RND 205-00169 – Stiftleiste – 5-pol, RM 5 mm, 90°
Was ist der Hauptvorteil der 90°-Ausrichtung dieser Stiftleiste?
Die 90°-Ausrichtung ermöglicht eine vertikale Montage der Leiterplatte, was besonders in Gehäusen mit geringer Einbauhöhe von Vorteil ist. Sie erleichtert zudem die Kabelzuführung und -führung, wodurch Platz gespart und die mechanische Belastung der Anschlüsse reduziert wird.
Für welche Anwendungen ist eine 5-polige Stiftleiste mit 5 mm Rastermaß am besten geeignet?
Diese Stiftleiste eignet sich hervorragend für Anwendungen, die eine moderate Anzahl von Signalleitungen oder eine Stromzuführung für kleinere Subsysteme erfordern. Beispiele hierfür sind die Ansteuerung von Schrittmotoren, die Datenübertragung von Sensoren oder die Stromversorgung von Lüftern und LEDs in Geräten.
Welche Art von Kabeln kann ich sicher an diese Stiftleiste anschließen?
An diese Stiftleiste können Sie typischerweise Steckverbinder, wie z.B. Buchsenleisten mit passendem Rastermaß und Pin-Anzahl, anschließen. Die Anschlusskabel selbst sollten für die jeweilige Anwendung geeignete Querschnitte und Isolationsmaterialien aufweisen, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Ist die Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Die Stiftleiste selbst ist aus robusten Materialien gefertigt, die eine gewisse Widerstandsfähigkeit gegenüber Temperaturschwankungen und mechanischer Beanspruchung bieten. Für den Einsatz in extrem rauen Umgebungen (z.B. hohe Luftfeuchtigkeit, aggressive Chemikalien) sollte jedoch auf eine entsprechende Gehäusekonstruktion und Schutzmaßnahmen geachtet werden, da die Stiftleiste per se keinen direkten Umweltschutz bietet.
Wie beeinflusst das Rastermaß von 5 mm die Anwendung?
Das Rastermaß von 5 mm ist ein weit verbreitetes Standardmaß in der Elektronikfertigung. Es sorgt für eine präzise und zuverlässige Kontaktierung, minimiert das Risiko von Kurzschlüssen zwischen benachbarten Pins und ist kompatibel mit einer großen Auswahl an anderen elektronischen Bauteilen und Stecksystemen.
Kann die RND 205-00169 auch für die Stromversorgung verwendet werden?
Ja, die Stiftleiste kann problemlos für die Stromversorgung verwendet werden, solange der Strom, der durch die Pins fließt, die zulässigen Belastungsgrenzen des Materials und der Lötverbindungen nicht überschreitet. Die 5-polige Konfiguration erlaubt die Aufteilung der Stromversorgung oder die parallele Schaltung von Pins zur Erhöhung der Stromtragfähigkeit, falls erforderlich.
Was bedeutet „90°“ in der Produktbezeichnung genau?
„90°“ bezieht sich auf die Ausrichtung der Pins relativ zur Leiterplatte, auf der die Stiftleiste montiert wird. Die Pins stehen also senkrecht zur Oberfläche der Leiterplatte ab, was eine platzsparende, vertikale oder randnahe Bestückung ermöglicht.
